在智能音箱的日常使用中，高度依賴無線連接功能，其中WiFi與藍牙模塊是其實現遠程操控、語音交互及多設備聯動的基礎。而這類高頻通信模塊對靜電放電（ESD）極為敏感，ESD可能直接導致無線模塊失效，引發連接中斷、數據傳輸出錯等問題。ESD防護設計直接影響整機的可靠性與使用壽命。

今天我們就以ESD防護芯片為線索，拆解智能音箱藍牙與WiFi模塊的防護方案，看看如何為無線通信“保駕護航”。

無線模塊ESD防護的必要性

無論是藍牙還是WiFi模塊，其核心組件是高頻無線芯片，工作時需處理2.4GHz頻段的射頻信號。這類芯片的電路集成度極高、引腳間距小，對靜電異常敏感：輕微的靜電放電，如人體接觸音箱外殼時產生的靜電，就可能擊穿芯片內部的半導體器件，導致模塊通信中斷甚至永久損壞。

同時，無線模塊的兩大關鍵鏈路——電源鏈路和信號鏈路，分別負責保障芯片穩定供電和傳輸串口數據或射頻信號，是ESD入侵的主要路徑。因此，ESD防護的核心邏輯是：針對不同鏈路的特性，匹配專用防護芯片，阻斷靜電傳導路徑。

圖為 智能音箱的工作原理

無線模塊的ESD防護方案

麥克風與揚聲器是智能音箱實現“輸入-輸出”聲學交互的關鍵載體，二者均具備“與外部環境直接接觸”的共性——麥克風需通過拾音孔采集聲音，揚聲器需通過出音孔傳遞音頻。這種安裝特性使其成為靜電攻擊的高危部件：人體接觸音箱表面時的靜電、環境中懸浮的靜電均可能通過開孔侵入內部電路。一旦遭受靜電干擾，輕則導致麥克風收音失真、揚聲器音質嘈雜，重則直接燒毀內部元件，造成部件永久性失效。因此，為麥克風與揚聲器配置可靠的ESD防護措施至關重要。

藍牙模塊ESD防護要點聚焦“電源+串口”雙鏈路防護

藍牙模塊是智能音箱實現短距離無線連接的核心，其工作頻段為2.4GHz，工作電壓為3.3V，最大功率為4dB。通過UART串口與主控MCU通信，電源穩定性和串口信號完整性直接決定連接可靠性。

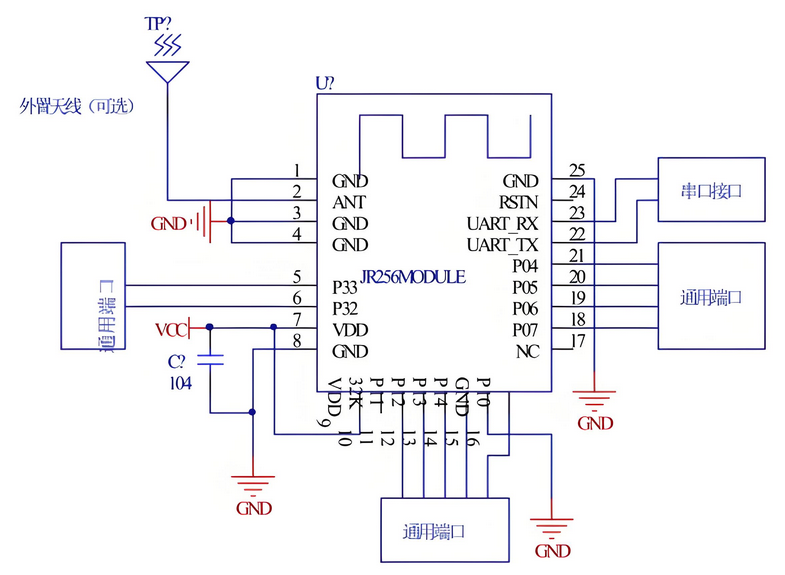

上圖為 藍牙模塊的組成

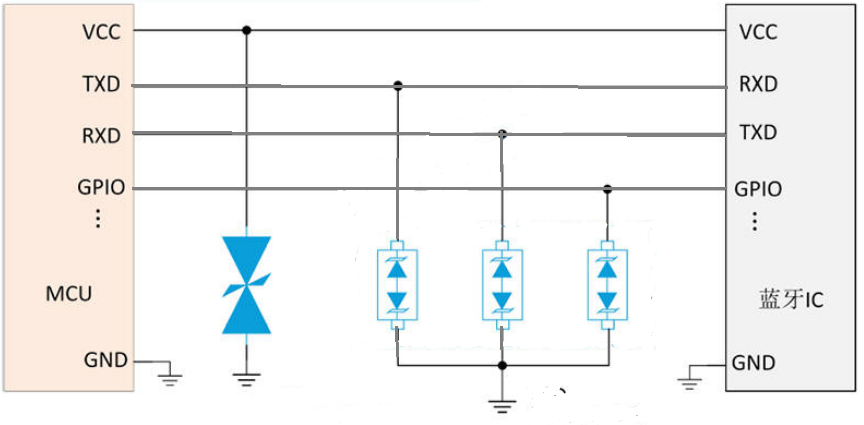

上圖為 藍牙模塊的ESD防護示意

電源鏈路防護：TT0501PD

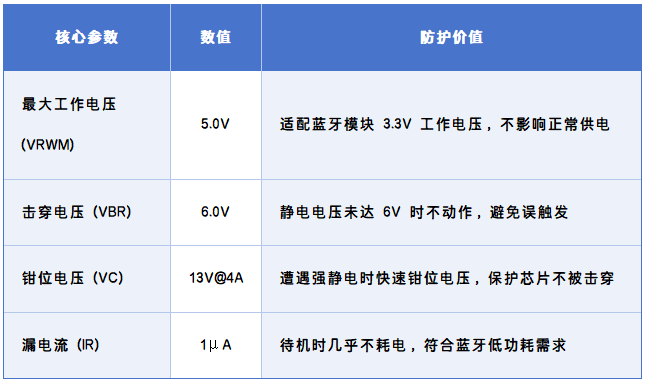

電源是ESD入侵的“重災區”，若靜電竄入電源端，會直接導致藍牙芯片供電異常。TT0501PD是專為低電壓電源設計的防護芯片，核心參數與優勢如下：

串口信號鏈路防護：TT0501SA

藍牙模塊通過RXD（接收）、TXD（發送）串口與MCU通信，信號為低頻數字信號，需避免防護芯片對信號傳輸?shù)母蓴_。TT0501SA是專為信號鏈路設計的低容值防護芯片，核心優勢集中在“低干擾”：

極低輸入電容(Cj=0.25pF)：對串口低頻信號的衰減可忽略不計，不影響數據傳輸速率與完整性；

精準鉗位(VC=11V@1A)：靜電入侵時快速抑制脈沖，保護串口芯片不被損壞；

小封裝 (DFN0603)：適合智能音箱內部緊湊的PCB布局，不占用過多空間。

WiFi模塊ESD防護要點

針對性解決“電源+射頻”敏感問題

WiFi模塊負責智能音箱的聯網功能，由無線芯片、天線、射頻前端等組成，除了電源鏈路，天線收發器的射頻信號鏈路是防護重點——射頻信號對電容容值極其敏感，容值過大會導致信號衰減、通信距離縮短。

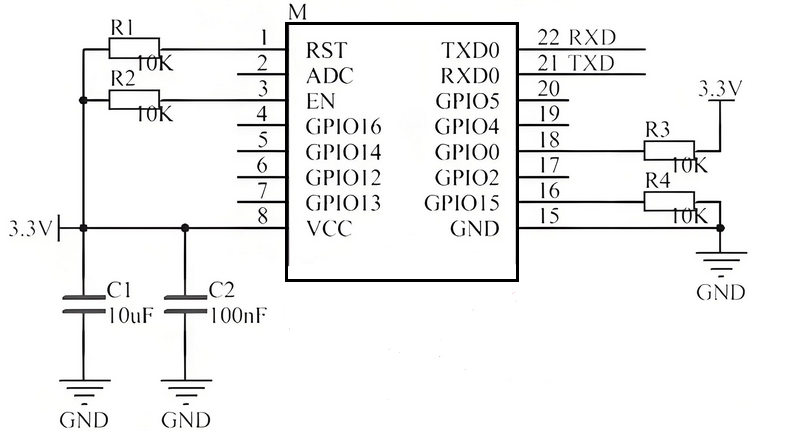

上圖為 WiFi模塊內部芯片的外接電路

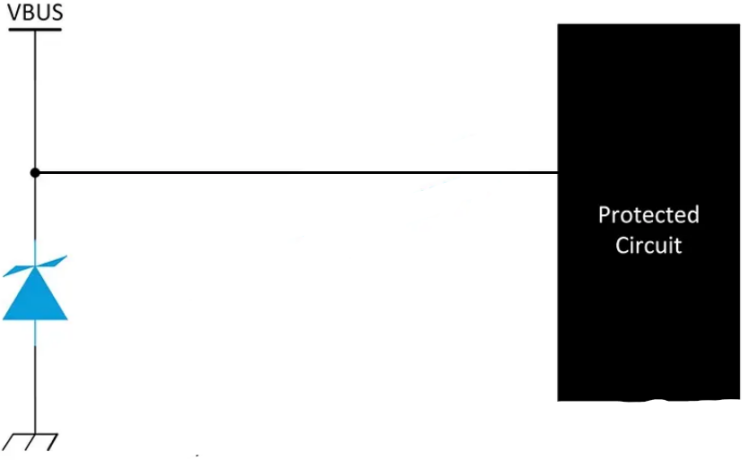

上圖為 WiFi模塊電源的ESD防護示意

電源鏈路防護：TS0511LE

WiFi模塊工作電流高于藍牙模塊可達0.8A，對電源穩定性要求更高。TS0511LE是高適配性電源防護芯片，核心優勢如下：

低鉗位電壓(VC=9.8V@5A)：支持更大放電電流，應對強靜電時保護更可靠；

超低漏電流(IR=0.1μA)：幾乎不消耗電源電流，保障WiFi模塊持續穩定工作；

SOD323小封裝：適合模塊內部高密度布局。

天線收發器防護：TT0501SA

天線收發器負責將芯片信號轉換為射頻信號，容值每增加0.1pF都可能影響信號質量。此前藍牙串口用的TT0501SA，因“0.25pF 超低容值” 成為射頻鏈路的最佳選擇：

不衰減2.4GHz 射頻信號，保證 WiFi傳輸距離與穩定性；

5V工作電壓適配天線前端電路，靜電入侵時快速鉗位，保護射頻芯片。

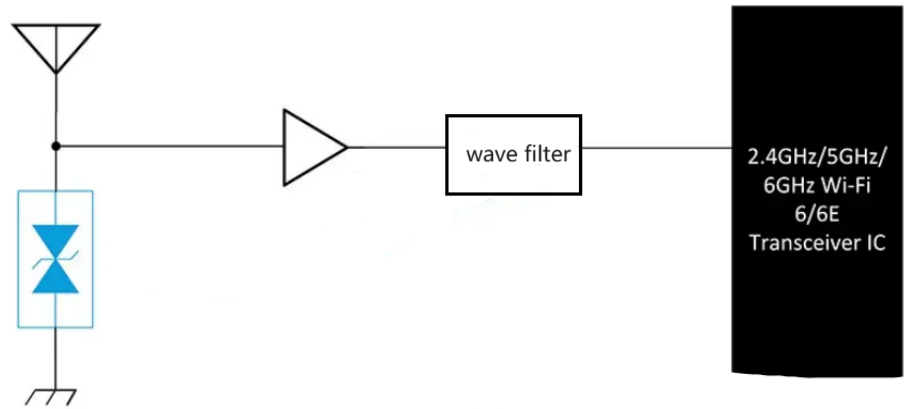

上圖為 天線收發器的ESD防護示意

一張表看懂選型邏輯

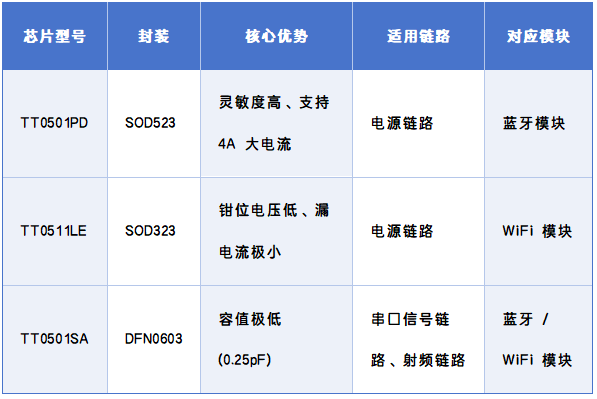

為了更清楚地了解不同芯片的適用場景，我們整理了三大核心防護芯片的關鍵參數及應用鏈路，詳見下表：

無線模塊ESD防護的關鍵原則

鏈路適配：電源鏈路優先選“大電流、低鉗位”芯片，信號鏈路優先選“低容值、低干擾”芯片；

參數匹配：防護芯片的最大工作電壓(VRWM)需高于模塊工作電壓，避免正常工作時誤觸發；

場景細分：同一款芯片可復用，但需匹配鏈路特性。

在智能音箱設計中，WiFi與藍牙模塊的ESD防護不容忽視。優選低電容、低鉗位電壓的保護芯片，并準確布置于電源與信號路徑，是提升設備抗靜電能力的關鍵。未來隨著接口集成度進一步提高，ESD防護也將向小型化、多通道一體化方向發展，為高密度無線模組提供更全面的保障。

通過芯片級的精細防護，不僅能大幅提升智能音箱的產品可靠性，也為用戶帶來持續穩定的使用體驗。
