TPIC2050是適用于12V ODD的低噪聲型電機驅動器IC。9通道驅動器，由串行接口控制的IC，是驅動主軸電機、雪橇電機（適用于步進電機）、負載電機、對焦/跟蹤/傾斜執行器和步進電機準直器鏡頭。
*附件：tpic2050.pdf

主軸電機驅動部分內置于無傳感器邏輯中，可實現低噪聲在啟動時和運行時運行。不需要電機或傳感器，例如霍爾設備通過啟動電路進行自啟動，或通過 BEMF 執行位置檢測。由于所有通道的輸出級都在高效的 PWM 驅動中工作，因此通過 PWM 控制實現低功耗作 可能。 對焦/跟蹤/傾斜執行器驅動器可以進行無中性區控制。 在 此外，主軸部分輸出限流電路、熱關斷電路、SLED-端檢測電路、準直器透鏡端檢測電路、執行器保護、三束激光器內置驅動器。新增的內置溫度計可以測量IC溫度。

特性

• 串口數字接口
  • 串行外設接口 （SPI）
  • 4線接口：SSZ、SCLK、SIMO、SOMI
  • 最大讀/寫 35 MHz
  • 3.3V 數字 I/O
• 執行器和電機驅動器
  • 帶 H 橋輸出的 PWM 控制
  • 帶 12 位 DAC 控制的對焦/跟蹤/傾斜執行器驅動器
  • 帶電流模式、10位DAC控制的雪橇電機驅動器
  • 帶 12 位 DAC 控制的負載驅動器可選 5 V、12 V
  • 具有 8 位 PWM 控制的步進電機驅動器
• 主軸電機驅動器
  • 低 Rdson 0.3-Ω典型 MOSFET 輸出
  • 無傳感器：電機 BEMF 的轉子位置感應
  • 適用于 10500 rpm 轉速（假設使用 12 極電機）
  • 通過串行端口編程的 12 位主軸 DAC
  • 獨立的電感式位置檢測和啟動
  • 自動制動功能，可在每個轉速下選擇最佳制動模式
  • 1.5A 最大連續電流，不包括熱問題
• 實用函數
  • 狀態鎖存器：動作定時器、SIF錯誤、PWR監控器、熱保護和OCP錯誤
  • 片內溫度計（15至165°C）
• 3 光束激光二極管驅動器
  • 120 mA電流輸出，帶11位DAC寄存器或模擬輸入（VLDDIN）
  • 用于快速變化的斜率控制電流
  • 通過串行位選擇 CD、DVD、BD 的輸出端口
• 保護
  • SPM 和執行器驅動器上的獨立熱保護電路
  • 兩個警報級別：預檢測和熱保護檢測
  • ACTTEMP：監控通過積分過去設置的DAC值計算得出的執行器溫度
  • SPM、底座、負載、執行器和步進驅動器通道中的短路保護
  • 硬件設備禁用引腳，XRSTIN
  • 通過欠壓鎖定 （UVLO） 和過壓保護 （OVP） 進行功率監控
  • 托盤鎖定檢測
  • PREOVP-12V：防止電機 BEMF 在 SPM 制動器時檢測到 12V OVP

參數

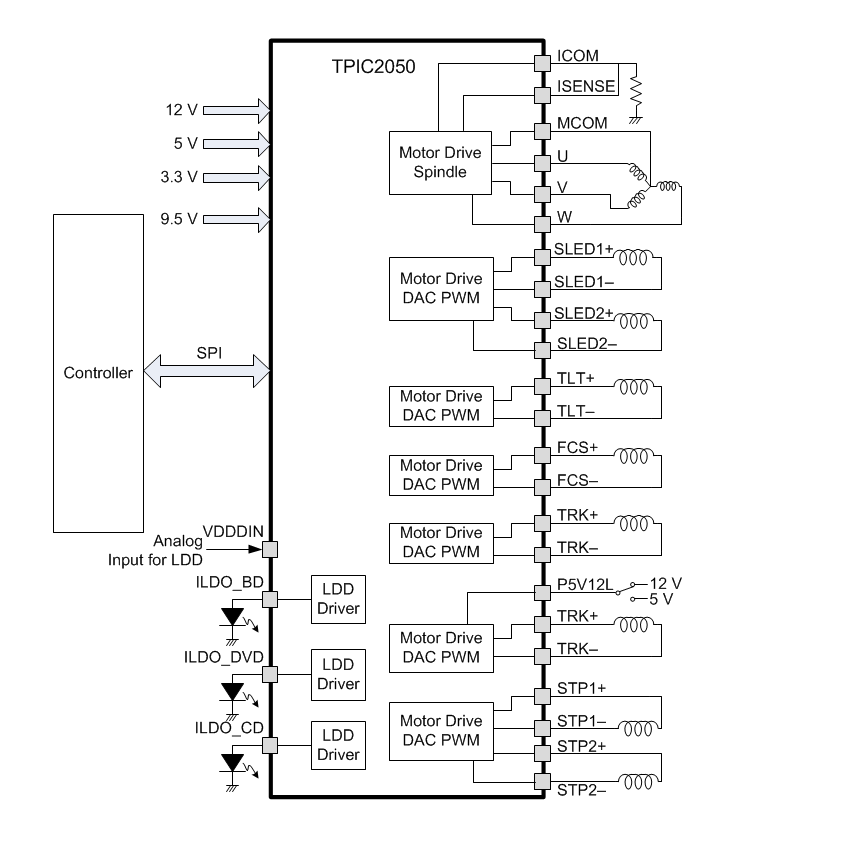

方框圖

?1. 產品概述?

TPIC2050是德州儀器（TI）推出的低噪聲型9通道電機驅動IC，專為12V光驅（ODD）設計，支持藍光/DVD/CD等光學碟片驅動。核心特性包括：

• ?多通道驅動?：集成主軸電機（SPM）、 sled電機（步進電機兼容）、負載電機、聚焦/循軌/傾斜（FCS/TRK/TLT）執行器及步進電機驅動。
• ?串行接口?：SPI 4線接口（SSZ/SCLK/SIMO/SOMI），最高35MHz通信速率，3.3V數字I/O。
• ?保護功能?：過壓/欠壓保護（OVP/UVLO）、短路保護（SCP）、過溫保護（TSD）、執行器溫度保護（ACTTIMER）。
• ?激光驅動?：集成3光束激光二極管驅動（BD/DVD/CD），120mA最大輸出，11位DAC控制。

?2. 關鍵參數?

• ?電壓范圍?：
  • 驅動電源：P5V（4.5-5.5V）、P12V（10.8-13.2V）、激光驅動電源A9P5V（7.65-10.45V）。
• ?輸出能力?：
  • 主軸電機：0.3Ω Rdson MOSFET，1.5A連續電流，支持10500 rpm（12極電機）。
  • 執行器通道：12位DAC，±6V輸出范圍。
  • 激光驅動：120mA（BD）、11位分辨率。
• ?熱性能?：工作溫度-20°C至75°C，結溫保護閾值150°C。

?3. 功能模塊?

1. ?主軸電機驅動?：
   • 無傳感器啟動，通過BEMF檢測轉子位置。
   • 自動剎車模式（短剎車/主動剎車），支持最高15000 rpm超速保護。
2. ?執行器驅動?：
   • 聚焦/循軌/傾斜通道支持差分模式（DIFF_TLT），12位DAC控制。
3. ?激光驅動?：
   • 數字/模擬模式可選（VLDDIN引腳），支持斜率控制電流變化。
4. ?保護機制?：
   • 溫度監控（內置 thermometer），過流/短路實時檢測，故障狀態鎖存（nFAULT引腳）。

?4. 典型應用?

• ?光驅系統?：藍光/DVD/CD驅動器的主軸、 sled、激光頭控制。
• ?電路設計要點?：
  • 電源引腳需并聯0.1μF陶瓷電容和10μF電解電容。
  • 電流檢測電阻（如SPM通道的RCS=0.1Ω）需低電感設計。

?5. 封裝與布局?

• ?封裝?：56引腳HTSSOP（帶PowerPAD散熱焊盤），尺寸6.1mm×14.0mm。
• ?PCB建議?：
  • 散熱焊盤連接大面積銅箔，通過過孔散熱。
  • 電機走線短且寬以降低寄生電感。

?總結?：TPIC2050通過高集成度、靈活的SPI控制和多重保護機制，為光驅電機驅動提供高效解決方案，特別適用于需要低噪聲和高可靠性的工業及消費電子場景。
