2025年9月26日，數字隔離器芯片源頭廠商——深圳市華普微電子股份有限公司自主研發的發明專利__《一種消除隔離器芯片輻射對射頻系統干擾的方法》__已正式獲得國家知識產權局授予的專利權， 授權公告號為CN120567172B 。

華普微隔離器團隊表示，該項專利的成功授權不僅彰顯了華普微在隔離器芯片領域的研發實力，還能從技術、商業、品牌及行業層面為企業發展注入多重動能，推動華普微的數字隔離器芯片實現從“技術突破”到“價值升級”的跨越。

現階段，市場中的電容型數字隔離器芯片大都采用OOK調制解調技術來實現數字信號的傳輸。

如下圖所示，在一個兩通道的電容型數字隔離器芯片中，左右兩邊的4個PIN腳都是電源、地及兩個數據信道，左右兩邊的電源和參考地是分開的。

該芯片出廠時，可通過配置芯片1和芯片2的pad0_sel、pad1_sel來確定通道A和通道B是發射通道還是接收通道。

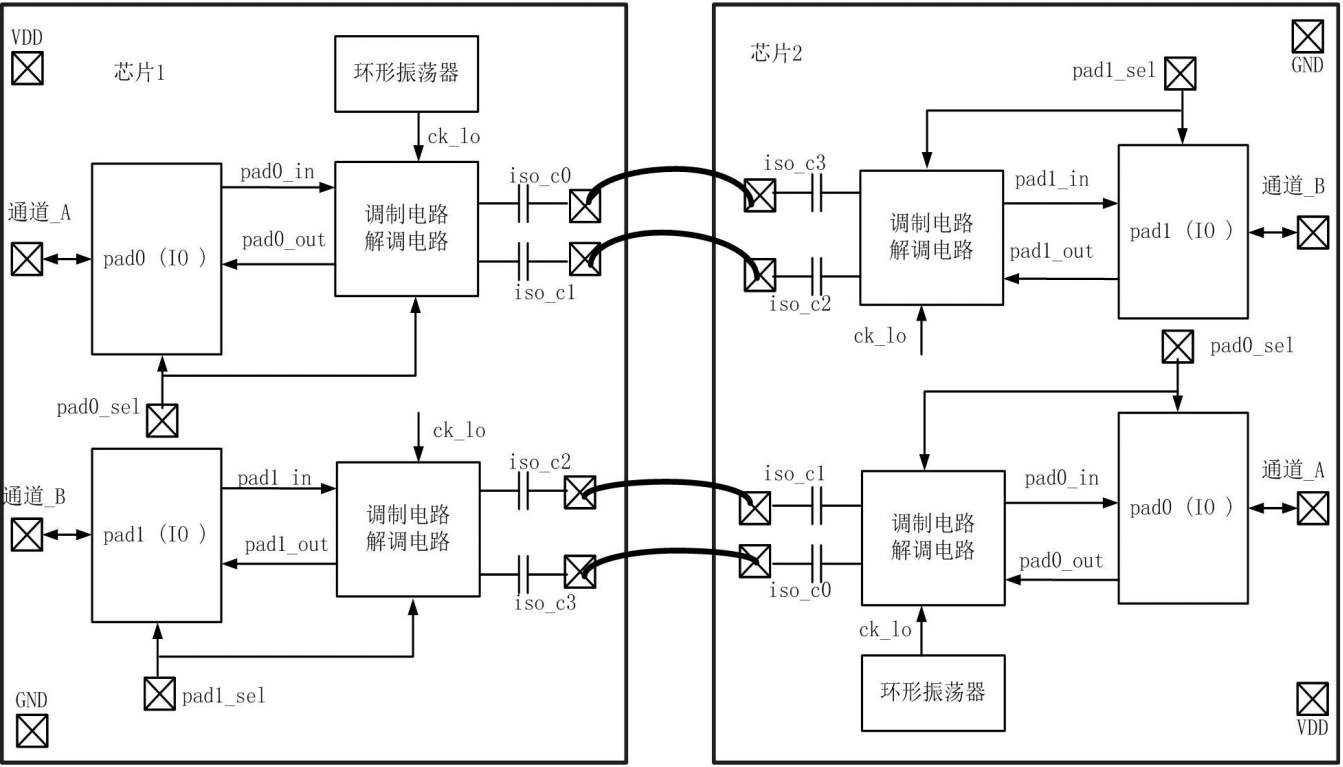

兩通道電容型數字隔離器芯片架構示意圖

芯片中內置的環形振蕩器主要用于在電路中自主產生持續、穩定的周期性交流信號（即載波信號）。

而要傳輸?shù)臄?shù)字信號則會從芯片1的PAD輸入至調制電路中，并通過OOK調制到載波信號中，隨后通過電容電場耦合傳輸至芯片2的解調電路中。

芯片2的解調電路會通過包絡檢測完成信號解調，并將恢復出的數字信號從芯片2的PAD引腳輸出，從而在電氣隔離的條件下實現信號的穩定傳輸。

值得一提的是，在上述信號傳輸過程中，由于環形振蕩器所產生的載波信號的頻率非常容易受到溫度及芯片工藝的影響，因而頻率變化的范圍非常大；

所以基礎的電容型數字隔離器芯片在大規模量產時，很容易導致芯片的頻率或其諧波頻率落在終端系統通信模塊中的頻帶或相鄰頻帶上，從而產生同頻干擾或鄰道干擾等不良現象，導致終端系統的通信性能大幅下降（如丟包率上升、信噪比降低）。

據國知局公開的專利資料顯示，華普微研發的發明專利《一種消除隔離器芯片輻射對射頻系統干擾的方法》即可有效解決上述行業難題，顯著降低了因隔離器芯片射頻信號干擾而導致的通信質量下降問題，可確保通信系統的高效運行。

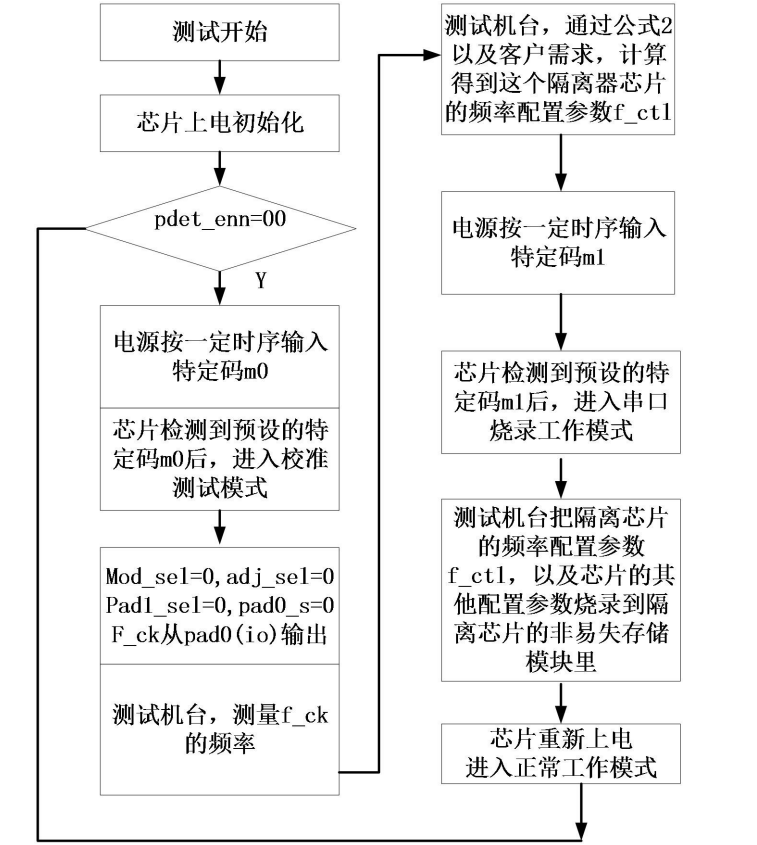

電容型數字隔離器芯片測試校準流程示意圖

如上圖所示，基于該專利方案所生產的電容型數字隔離器芯片，可以在芯片晶圓測試（CP）或封裝后的成品測試（FT）階段，測量低頻RC振蕩器的頻率，并根據客戶產品通信系統的需求，靈活向存儲單元燒錄相應的頻率控制信號，以調整隔離器芯片的本振頻率及其諧波頻率，使其避開客戶的通信系統的頻帶，避免隔離器芯片的射頻信號干擾到客戶的通信系統。

該專利方案采用低溫漂的RC振蕩電路結合鎖頻環技術，保證了本振信號在不同工藝偏差和全溫范圍內頻率偏差控制在3%以?xún)?nèi)。

此外，通過精確調節高頻振蕩器的頻率直至其接近目標頻率，并將這些配置參數存入非易失性存儲模塊，使得隔離器芯片在實際工作過程中不會對其它通信系統產生干擾，從而提高了整個通信系統的穩定性和可靠性。

展望未來，在快速更迭的科技浪潮中，華普微將會堅持以技術創新作為企業持續發展的核心引擎，并不斷探索與突破，持續提升公司的技術實力與專利布局，為推動數字隔離器行業的技術進步與可持續發展貢獻力量。
