高壓放大器在局部放電實驗中扮演著至關重要的角色，它不僅是產生所需高電壓的關鍵設備，更是提升檢測精度和實驗可靠性的核心保障。下面我們將從局部放電檢測的原理出發，深入探討高壓放大器在其中發揮的具體作用、典型應用場景以及選型要點。

圖：高壓放大器在疊加諧波直流電壓下局部放電試驗中的核心應用

一、局部放電檢測原理與高壓放大器的作用

1、局部放電檢測基本原理

局部放電是指在高電壓作用下，絕緣材料局部區域發生的非貫穿性放電現象。這種放電雖然未造成絕緣的立即擊穿，但其長期累積效應會逐步侵蝕絕緣性能，最終引發設備故障。

局部放電過程會伴隨產生電磁波、聲波、光輻射等多種物理信號，并引起絕緣介質內部的電荷轉移。局部放電檢測就是通過專用傳感器捕捉這些信號，將其轉換為電信號后，經放大器放大并進行分析處理，從而評估絕緣設備的健康狀況。

2、高壓放大器的關鍵作用

提供高電壓激勵源

高壓放大器能夠?qū)⒉ㄐ伟l(fā)生器產生的低壓信號放大至數千甚至上萬伏特的高電壓，為局部放電實驗提供靈活可控的高電壓激勵源。例如，在疊加諧波直流電壓下的局部放電試驗中，高壓放大器能夠?qū)⑤斎氲牡蛪盒盘柗糯?000倍，方便產生直流疊加諧波的試驗電壓。

放大微弱放電信號

局部放電產生的原始信號通常極其微弱，直接檢測困難。高壓放大器具備高增益和低噪聲特性，能夠?qū)⑦@些微弱信號放大到可測量的水平，同時保持信號的原始特征。在高壓電纜局部放電檢測中，螺旋傳感器基于電磁感應定律產生感應電流，通過高壓放大器放大后，才能準確識別由局部放電引起的有效信號。

實現復雜電壓波形輸出

現代絕緣材料研究常常需要在非標準電壓波形下進行局部放電特性分析。高壓放大器能夠生成各種復雜波形（如疊加諧波的直流電壓、脈沖序列等），模擬實際運行工況，為絕緣材料的性能評估提供更加真實的試驗條件。

圖：ATA-7100高壓放大器指標參數

二、高壓放大器在局部放電實驗中的典型應用

1、電氣設備絕緣評估

高壓放大器廣泛應用于變壓器、互感器、高壓開關等電氣設備的絕緣狀況評估。通過局部放電檢測，可以及時發現設備制造或運行過程中形成的絕緣缺陷，預防潛在故障。

2、電力電纜檢測

高壓放大器在電力電纜局部放電檢測中發揮重要作用。通過非接觸式檢測方式，利用螺旋傳感器感應電纜因局部放電引起的電磁變化，經高壓放大器放大處理后，能夠準確評估電纜的絕緣狀況，定位潛在缺陷。

3、絕緣材料電痕腐蝕分析

在絕緣材料電痕腐蝕分析中，高壓放大器可放大微弱的泄漏電流和局部放電信號，提高測量精度。通過對局部放電信號的特征分析，可以判斷絕緣材料的電痕腐蝕程度和位置，為材料壽命預測提供依據。

4、疊加諧波直流電壓下的局部放電試驗

新型電力電子設備中的絕緣材料常常工作在含有諧波的復雜電壓環境下。高壓放大器能夠生成直流疊加諧波的試驗電壓，模擬實際工況。試驗研究表明，在這種電壓作用下，局部放電多發生在每個電壓諧波的正峰值附近，且隨著試驗時間的推移，放電次數增多，特征更加明顯。

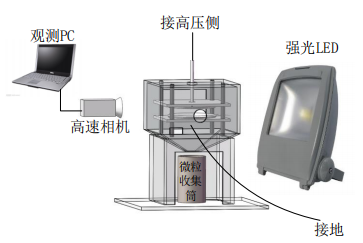

圖：高壓放大器在金屬微粒放電觀測研究中的應用

5、金屬微粒放電觀測

在GIS（氣體絕緣開關設備）等設備中，金屬微粒是引發局部放電的重要原因。高壓放大器在金屬微粒放電觀測實驗中提供所需的高電壓場，結合高速攝像機，能夠研究不同材質、不同尺寸金屬微粒的啟舉電壓、運動特性和擊穿機理。實驗發現，1mm鋁球在極間距2cm的電極間完成一個運動周期約需80ms，而擊穿電弧持續時間僅約0.8ms。

三、高壓放大器選型的關鍵技術指標

選擇適用于局部放電實驗的高壓放大器時，需重點關注以下技術指標：

輸出電壓范圍：需滿足試品的試驗電壓要求，通常應考慮足夠的電壓裕量。

輸出電流能力：直接影響放大器驅動容性負載的能力，需根據試品電容和試驗頻率計算確定。

帶寬與頻率響應：應覆蓋局部放電檢測所需的頻率范圍，確保能夠準確復現各種試驗波形。

電壓擺率：高壓擺率能確保放大器快速響應輸入信號變化，準確輸出高頻分量豐富的脈沖波形。

噪聲水平：低噪聲是保證局部放電測量精度的關鍵，尤其對于微弱放電信號的檢測至關重要。

波形保真度：高線性度和低失真度能夠保證輸出波形準確反映輸入信號特征，避免引入虛假的放電信息。

圖：ATA-7000系列高壓放大器指標參數

高壓放大器在局部放電實驗中發揮著不可或缺的作用，其性能直接關系到實驗的可行性和結果的可靠性。從提供高電壓激勵到放大微弱信號，從提升信噪比到實現復雜波形輸出，高壓放大器貫穿于局部放電檢測的各個環節。
