AFE8192是一款高性能、寬帶寬、多通道收發器，具有16個集成射頻采樣發射器鏈、16個射頻采樣接收器鏈和4個獨立的射頻采樣輔助鏈（反饋路徑）。發射器和接收器鏈的高動態范圍允許為無線基站生成和接收 3G、4G 和 5G 信號，而寬帶寬能力使該AFE8192成為多頻段 4G 和 5G 基站的絕佳選擇。

每個接收器鏈包括一個 30dB 范圍的 DSA（數字步進衰減器），然后是一個 6GSPS ADC（模數轉換器）。每個接收器通道都有模擬峰值功率檢測器和數字峰值和功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于器件可靠性保護的射頻過載檢測器。單數字下變頻器 （DDC） 在 16 通道模式下提供高達 600MHz 的信號帶寬，在 8 通道模式下提供高達 1200MHz 的信號帶寬。
*附件：afe8192.pdf

每個發射器鏈都包括一個數字上變頻器（DUC），支持高達1200MHz的信號帶寬（8通道模式下為1600MHz）。DUC 的輸出驅動 12GSPS DAC（數模轉換器），具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變增益放大器（TX DSA），范圍為39dB，模擬步長為1dB，數字步長為0.125dB。

特性

• 16 個 RF 采樣 12GSPS 發射 DAC
• 16 個 RF 采樣 6GSPS 接收 ADC
• 四通道射頻采樣 6GSPS 反饋 ADC
• 最大射頻信號帶寬：
  • 發射/頻波：1200MHz
    • 8 通道模式下為 1600MHz
  • 接收：600MHz
    • 8 通道模式下為 1200MHz
• 射頻頻率范圍：高達 7.2GHz
• 數字步進衰減器 （DSA）：
  • TX：39dB范圍，1dB模擬步進和0.125dB數字步進
  • RX：30dB 范圍，1dB 步進
  • FB：25dB范圍，1dB步進
• 每條鏈單 DUC/DDC
• 支持 TDD作，可在 TX 和 RX 之間快速切換
• 內部PLL/VCO，用于生成DAC/ADC時鐘
  • 可選的DAC或ADC速率的外部CLK
• 數字?jǐn)?shù)據接口：
  • JESD204B、JESD204C和JES204D
  • 16 個 SerDes 收發器，最高可達 32.5Gbps （NRZ） / 56Gbps （PAM4）
  • 8b/10b 和 64b/66b 編碼
  • 12 位、16 位、24 位和 32 位分辨率
  • 子類 1 多設備同步

參數

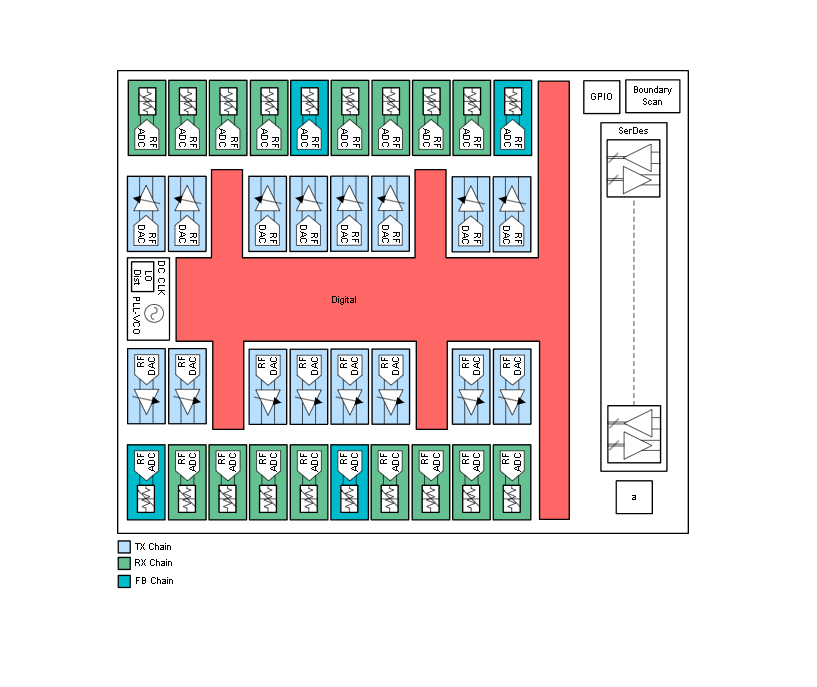

方框圖

?一、產品概述?
AFE8192是一款高性能多通道射頻收發器，發布于2025年9月，集成16通道射頻采樣發射鏈、16通道射頻采樣接收鏈和4個獨立射頻采樣輔助鏈（反饋路徑），采用23mm×23mm FCBGA封裝（784引腳，0.8mm間距）。

?二、核心特性?

1. ?射頻采樣能力?
   • 發射端：16個12GSPS DAC，支持最高1200MHz信號帶寬（8通道模式可達1600MHz）
   • 接收端：16個6GSPS ADC，支持最高600MHz信號帶寬（8通道模式可達1200MHz）
   • 反饋路徑：4個6GSPS ADC，支持1200MHz帶寬
2. ?動態范圍控制?
   • 發射數字步進衰減器（DSA）：39dB范圍，1dB模擬步進+0.125dB數字步進
   • 接收DSA：30dB范圍，1dB步進
   • 反饋DSA：25dB范圍，1dB步進
3. ?時鐘與接口?
   • 內部PLL/VCO生成DAC/ADC時鐘，支持外部時鐘輸入
   • JESD204B/C/D數字接口，16個SerDes收發器（最高32.5Gbps NRZ/56Gbps PAM4）
   • 支持8b/10b和64b/66b編碼，12-32位分辨率

?三、系統架構?

• 每個發射鏈包含數字上變頻器（DUC）和12GSPS DAC，支持混合模式輸出增強第二奈奎斯特區性能
• 每個接收鏈集成30dB DSA和6GSPS ADC，配備模擬/數字峰值功率檢測器和射頻過載檢測器
• 單DUC/DDC per chain架構，支持TDD操作和快速收發切換

?四、應用領域?

• 宏基站遠程射頻單元（RRU）
• 有源天線系統大規模MIMO（AAS）
• 小基站與分布式天線系統（DAS）
• 5G中繼器

?五、技術優勢?

1. 高動態范圍支持3G/4G/5G多制式信號生成與接收
2. 寬帶寬特性滿足多頻段4G/5G基站需求
3. 集成檢測保護機制確保設備可靠性

?六、封裝與訂購信息?

• 型號：AFE8192IAMJ
• 封裝：FCBGA-784（AMJ）
• 工作溫度：-40°C至85°C
• 包裝：60單元JEDEC托盤（5+1配置）
• 符合RoHS與綠色環保標準

?七、開發支持?

• 提供TI E2E技術論壇支持
• 文檔更新訂閱服務
• 完整的機械規格與焊盤設計指南

該器件通過高度集成化設計為無線基站提供了完整的射頻前端解決方案，特別適用于新一代多頻段5G網絡基礎設施
