該AFE7958是一款高性能、寬帶寬的多通道收發器,集成了四 (4T) 射頻采樣發射器 (TX) 鏈和總共六 (6R) 射頻采樣接收器。AFE 的工作頻率高達 12GHz,可在 L、S、C 和 X 波段頻率范圍內實現直接射頻采樣,無需額外的變頻級。這種高密度和可配置性可實現高通道數、多任務系統。
TX 和 RX 接口數據速率可以根據信號帶寬進行選擇,并受 JESD204B/C 接口速度的限制。數據流使用 DUC 中的插值或 DDC 中的抽取與 DAC 更新速率或 ADC 轉換速率匹配。
*附件:afe7958.pdf
DAC以12GSPS的最大速率運行,并具有在第二奈奎斯特下工作模式,能夠生成高達12GHz的RF信號。可變?cè)鲆娣糯笃?/u>(稱為TDSA)可以改變發射機的功率輸出。
每個接收鏈都有一個數字步進衰減器(RDSA),后跟一個3GSPS ADC,可以轉換更高的奈奎斯特區,以數字化射頻信號,最高可達12GHz。ADC輸出端的數字峰值檢測器可配置為輔助外部自動增益控制(AGC)環路控制LNA(外部)增益和DSA(內部)衰減。
AFE7958可以使用SPI接口進行編程。該器件還具有多個GPIO,可以配置為提供中斷并實現對NCO切換等功能的快速控制。
特性
- 四個RF采樣12GSPS DAC
- 六個射頻采樣 3GSPS ADC
- 最大射頻信號帶寬:
- 4TX:1200 MHz;2發射:2400MHz
- 4RX:1200 兆赫;6RX:600兆赫
- 射頻頻率范圍:
- 發射:600MHz至12GHz
- 接收:5MHz 至 12GHz
- 數字步進衰減器 (DSA):
- 發射:39dB范圍,0.125dB步長
- 接收:25dB 范圍,0.5dB 步長
- 數字上變頻器 (DUC) 和數字下變頻器 (DDC):使用 DDC 和 DUC 中的 16 個預配置數控振蕩器 (NCO) 進行快速跳頻
- 靈活的時鐘選項:
- 外部射頻時鐘
- 具有低速輸入時鐘的內部 PLL 模式
- SerDes 數據接口:
- JESD204B和JESD204C兼容
- TX:8 通道,RX/FB:8 通道,高達 24.75Gbps
- 子類 1 多設備同步
- SYSREF 對準檢測器
- 封裝:17mm × 17mm FCBGA,0.8mm 間距
參數

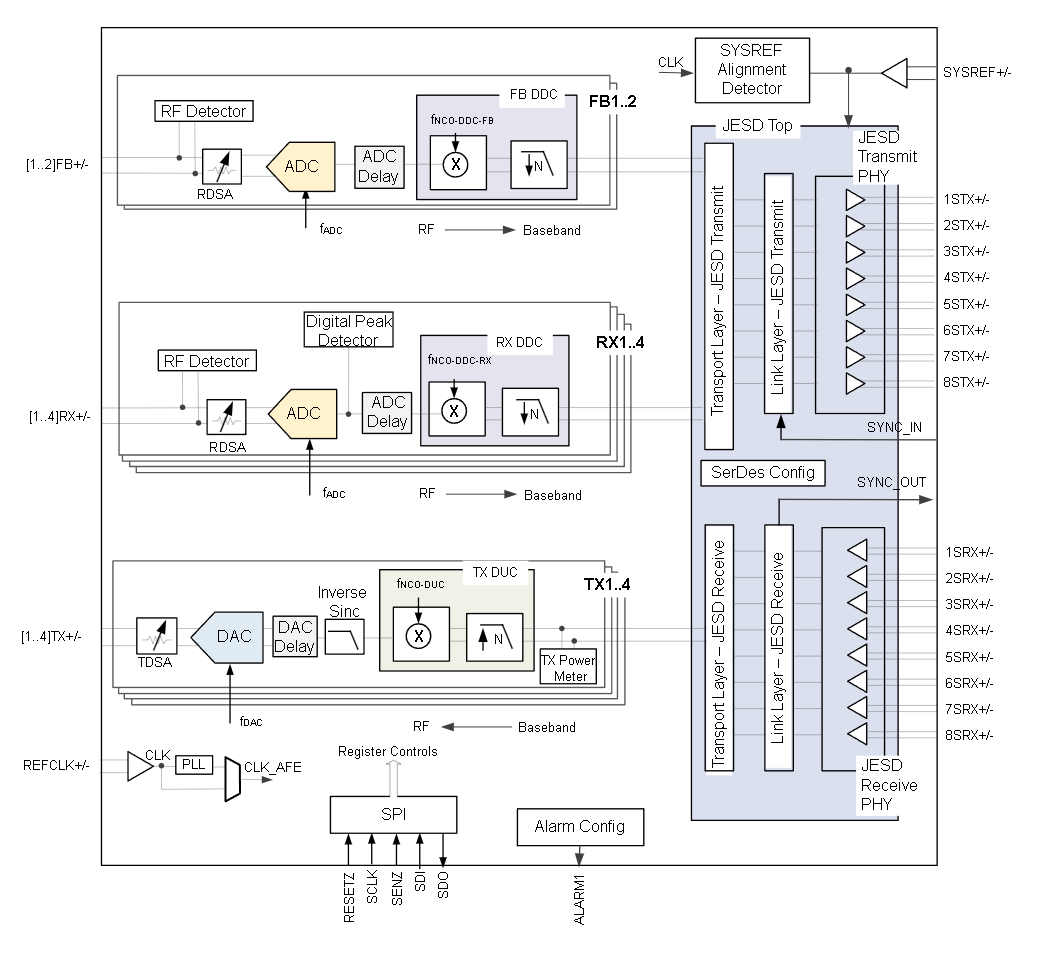

方框圖
一、產品核心概述?
AFE7958是德州儀器于2025年8月發布的高性能寬帶多通道收發器,集成4個發射通道和6個接收通道,采用射頻直接采樣技術,工作頻率最高可達12GHz。
?二、主要技術特性?
?1. 射頻采樣能力?
- ?發射通道?:4個12GSPS DAC
- ?接收通道?:6個3GSPS ADC
- ?最大射頻信號帶寬?:
- 4TX:1200MHz
- 2TX:2400MHz
- 4RX:1200MHz
- 6RX:600MHz
?2. 頻率覆蓋范圍?
- ?TX發射?:600MHz至12GHz
- ?RX接收?:5MHz至12GHz
?3. 數字步進衰減器?
- ?TX DSA?:39dB范圍,0.125dB步進
- ?RX DSA?:25dB范圍,0.5dB步進
?4. 數字上下變頻?
- 集成數字上變頻器和下變頻器
- 支持16個預配置數控振蕩器
- 實現快速頻率跳變
?三、系統架構?
?1. 時鐘系統?
- 外部射頻時鐘輸入
- 內部PLL模式支持低速輸入時鐘
?2. 數據接口?
- ?SerDes接口?:兼容JESD204B和JESD204C標準
- ?通道配置?:
- TX:8通道
- RX/FB:8通道
- ?最大速率?:24.75Gbps
- ?同步特性?:支持Subclass 1多器件同步
- ?SYSREF對齊檢測器?
?四、封裝信息?
- ?封裝類型?:17mm × 17mm FCBGA
- ?引腳間距?:0.8mm
- ?引腳數量?:400個
?五、應用領域?
- ?雷達系統?
- ?導引頭前端?
- ?國防無線電?
- ?戰術通信基礎設施?
- ?無線通信測試?
- ?衛星星座地面站?
?六、詳細功能特性?
?1. 發射通道架構?
- 可變?cè)鲆娣糯笃?/li>
- 12GSPS DAC
- 反sinc濾波器
- DAC延遲補償
- 數字上變頻器
- TX功率計
?2. 接收通道架構?
- 射頻檢測器
- 數字步進衰減器
- 3GSPS ADC
- ADC延遲補償
- 數字下變頻器
- 數字峰值檢測器
?3. 控制接口?
- ?SPI編程接口?
- ?GPIO配置?:支持中斷和快速功能控制
?七、電氣特性?
?1. 工作溫度范圍?
- -40°C至+85°C(工業級)
- -40°C至+125°C(擴展級)
?2. 電源管理?
- 集成完整電源監控系統
?八、封裝選項?
?1. AFE7958IABJ?
- ?狀態?:量產
- ?RoHS?:符合
- ?引腳鍍層?:SNAGCU
- ?MSL等級?:Level-3-260C-168 HR
?2. AFE7958IALK?
- ?狀態?:量產
- ?RoHS?:不符合
- ?引腳鍍層?:SNPB
- ?MSL等級?:Level-3-220C-168 HR
?九、機械規格?
?1. 封裝尺寸?
- 外形尺寸:17.2mm × 16.8mm
- 最大高度:2.65mm
- 球柵陣列:400個焊球
?2. 焊球參數?
- 焊球直徑:0.55mm ±0.05mm
- 焊球間距:0.8mm
?十、技術優勢?
?1. 高度集成化?
- 消除額外頻率轉換級
- 支持L、S、C和X頻段直接射頻采樣
?2. 配置靈活性?
- 基于信號帶寬選擇數據接口速率
- DUC插值和DDC抽取匹配數據流
?3. 高性能指標?
- DAC最高12GSPS,支持第二奈奎斯特區操作
- ADC最高3GSPS,可轉換更高奈奎斯特區
?十一、開發支持?
?1. 配置方式?
- SPI接口編程
- 多GPIO快速控制
?2. 同步能力?
- 多器件精確同步
- SYSREF時序?qū)R
該器件通過射頻直接采樣技術,為高通道數、多任務系統提供了完整的解決方案,特別適用于需要寬頻帶覆蓋和高性能射頻處理的應用場景。
-
