意法半導體 (STMicroelectronics) SR5E1-EVBE7000P評估板可訪問采用QFP176封裝的SR5E1E7 Stellar E1汽車MCU的所有功能。 該板設有高分辨率定時器、DAR、SAR-ADC和SD-ADC連接器，便于測試控制環路應用，充分利用Stellar E1 MCU的效率。SR5E1-EVBE7000P板設有FDCAN通道、LIN、UART、I2C和SPI標準通信接口，以及用于用戶控制的LED和按鈕。作為獨立單元，該板用于工作臺/實驗室，采用常溫指定元件設計。 評估板由基于Eclipse的集成開發環境 (IDE) StellarStudio提供支持，具有可隨時使用的多個免費應用示例。 StellarStudio IDE為設計、構建和部署嵌入式應用提供了全面框架。

數據手冊；*附件：STMicroelectronics SR5E1-EVBE7000P 評估板數據手冊.pdf

特性

• 基于插座的評估板，用于采用QFP176封裝的汽車MCU的SR5E1E7 Stellar E1
• 高分辨率計時器連接器
• DAC、SAR-AD和SD-ADC連接器
• CAN-FD端口，帶DB9連接器
• GPIO引腳陣列
• LIN、UART、ILOCKC和SPI功能

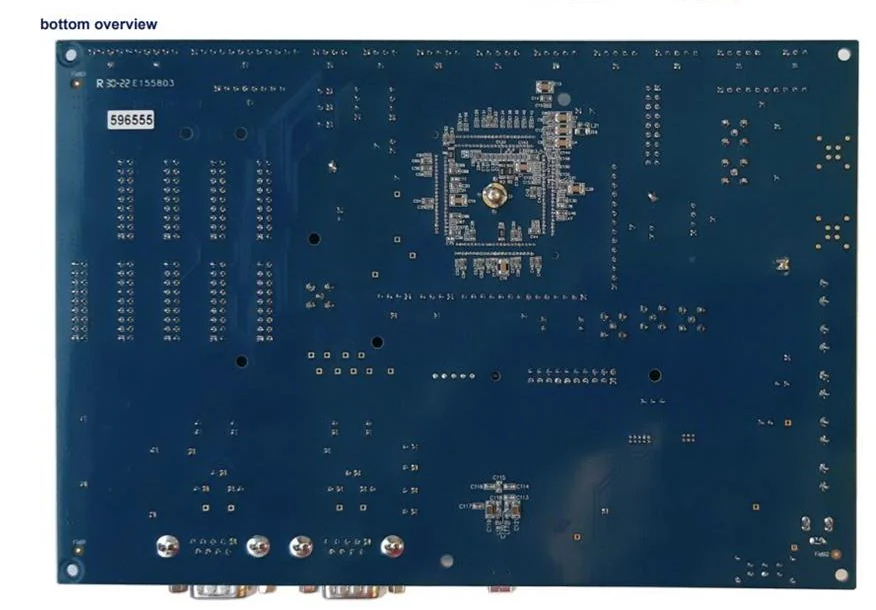

電路板概述

SR5E1-EVBE7000P評估板技術解析：從汽車級MCU到開發實踐?

一、核心架構特性

SR5E1-EVBE7000P是專為SR5E1E7 Stellar E1汽車級MCU設計的QFP176封裝評估板，其核心價值在于通過插座式設計實現對MCU全功能訪問。該架構針對汽車電子應用場景優化，具體表現為：

• ?多接口擴展能力?：集成CAN-FD（帶DB9連接器）、LIN、UART、I2C及SPI標準通信接口
• ?高精度控制支持?：配備高分辨率定時器連接器、DAC、SAR-ADC和SD-ADC專用接口
• ?用戶交互設計?：通過GPIO引腳陣列、LED指示燈和物理按鈕實現直接控制

二、汽車電子應用場景實踐

該評估板為車載電源管理、電機控制等關鍵系統提供完整的原型驗證平臺：

1. ?車載充電器（OBC）開發?：利用MCU的高效能特性優化功率轉換算法
2. ?直流變換器（DCDC）設計?：通過ADC接口實現精準電壓/電流監測
3. ?電機驅動控制?：結合高分辨率定時器實現精密PWM信號生成

三、開發生態系統集成

ST提供的StellarStudio開發環境（基于Eclipse框架）構成完整工具鏈：

• ?免費集成環境?：包含編譯器、調試器和性能分析工具
• ?即用型示例代碼?：提供針對評估板優化的多種應用案例
• ?全流程支持?：覆蓋從電路設計、固件開發到系統部署的全周期

四、硬件設計亮點解析

1. ?封裝兼容性?：TQFP176封裝確保與量產方案引腳兼容
2. ?信號完整性?：專用ADC連接器保留完整模擬信號鏈路
3. ?通信冗余設計?：多路CAN-FD通道支持車載網絡冗余備份
