1.方案背景
在當今大力發展清潔能源的時代背景下，光伏發電作為一種可持續的能源解決方案，正得到越來越廣泛的應用。光伏發電過程中出現的逆流問題，給電網的安全穩定運行帶來了諸多挑戰。若不能有效解決，不僅可能影響電網的電能質量，還可能對電網設備造成損害。在此背景下，物聯網防逆流方案，精準解決光伏系統余電反送電網的難題，規避罰款風險并提升能源收益。
2.應用場景
適用在工商業光伏、戶用光儲中余電不上網的場景，解決防逆流的問題。
3.解決方案
防逆流柔性調節通過加裝物聯網網關與雙向計量電表，監測市電總進線處的功率和逆變器實時的發電功率，通過網關內置的智能算法，以最快10秒為一個檢測周期，持續跟蹤負荷變化，動態調節逆變器的有功功率輸出，既達到防逆流的目的，又兼顧了發電效益，使得光伏在不切斷的情況下，應發盡發。

AWT系列物聯網網關：內置智能算法可以實時跟蹤負荷變化，動態調節逆變器的有功功率；
ADW300/ADL400雙向計量電表：監測市電總進線處的功率。

4.平臺功能
借助Acrel-EIoT能源物聯網云平臺，可對光伏系統以及用電負荷展開實時監測。結合先進的智能算法，不僅可以靈活調節逆變器處理，有效避免逆流現象，還能充分滿足能效管理數字化、安全分析智能化等方面的需求。

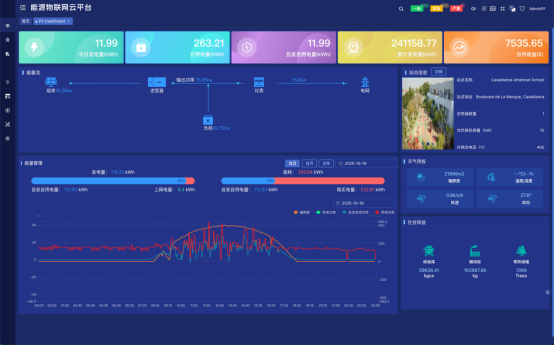

4.1.光伏綜合看板
展示了單個光伏站點的基本信息，天氣情況等數據，通過組態圖的方式展示單個站點的能量流向圖，以及當日、當月、當年的自發自用電量比例，實時輻照度曲線、發電功率曲線、用電功率曲線等數據。

4.2.逆變器監控
展示了項目下所有逆變器信息，用戶在列表頁面可直觀查看逆變器基本信息及逆變器狀態，如需查看逆變器詳細信息及發電量統計等數據，點擊詳情按鈕，進入詳情頁查看。

4.3.光伏電站發電量統計
以柱狀圖和表格兩種形式展示了光伏電站的發電量數據。切換年月日和日期可查看不同時間段的發電量與同時段往期數據。本頁面支持報表導出，點擊導出按鈕即可導出相應數據，導出報表為excel格式。5.高兼容性
本方案具備高度的設備兼容性與平臺開放性，已成功實現與華為、陽光電源、錦浪、正泰、固德威、古瑞瓦特等主流逆變器廠商的協議對接，可無縫集成逆變器的數據采集與功率控制功能，實現防逆流的功能。確保了防逆流方案在不同項目中的快速適配與靈活擴展，為用戶提供穩定可靠的一站式解決方案。
6.硬件設備
6.1.AWT系列物聯網網關
6.1.1.AWT100
技術參數
下行 RS485通訊
上行 4G，WiFi，CE
SIM卡電壓 3V，1.8V
工作電流 靜態功耗：≤1W，瞬態功耗：≤3W
天線接口 50Ω/SMA（母頭）
串口類型 RS-485
波特率 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps（默認9600bps）
工作電壓 DC24V或AC/DC220V①
工作溫度 -20℃～60℃
儲存溫度 -40℃～85℃
濕度范圍 0～95% 非冷凝
6.1.2.AWT200
AWT200 數據通訊網關應用于各種終端設備的數據采集與數據分析。實現設備的監測、控制、計算，為系 統與設備之間建立通訊紐帶，實現雙向的數據通訊。實時監測并及時發現異常數據，同時自身根據用戶規則 進行邏輯判斷，極大的節省了人力和通訊成本。
技術參數
外形 接口 RS485：接線端子 AI/DI/DO：接線端子
尺寸 6模（108mmX88mmX70mm）導軌，阻燃ABS材料
性能 處理器 M4內核
主頻 168MHZ
存儲 64M Flash
通信接口 以太網 10M/100M * 1，電氣隔離
串口 RS485*（4/8）：485A、485B、GND，電氣隔離
串口參數 波特率 1200~115200bps 驗位 無、奇、偶
數據位 7～8位 Bits 流控 無流控
軟件 IP方式 IPV4、IPV6
協議 TCP、UDP、HTTP、DHCP
配置方式 Windows桌面軟件、WEB瀏覽器、遠程調試
通信方式 TCP/IP直接通訊、RS485、LORA
通信協議 Modbus RTU、Modbus TCP、MQTT
固件升級 Windows桌面軟件、WEB瀏覽器、串口升級
工作模式 TCP服務器,TCP客戶端，UDP服務器,UDP客戶端
電源要求 電源 DC 12-24V （配電源適配器）
環境要求 操作溫度 -20℃~+55℃
儲存溫度 -40℃～+85℃
濕度范圍 <95%RH，不結露
6.2.雙向計量電表
6.2.1.ADW300電表
ADW300無線計量?jī)x表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。
電氣特性
電壓輸入 額定電壓 3×57.7/100V，3×220/380V，3×230/400V，3×380/660V，3×100V, 3×380V，3×660V
參比頻率 50Hz
功耗 每相<0.5VA
電流輸入 輸入電流 GB/T
17215.3
21-2021 ADW300：0.01-0.05(6)A、200mV、333mV
ADW300W：0.01-0.05(6)A、0.2-1(100)A
ADW300-HJ：（0.01-0.05(6)A（D10）、0.2-1(100)A（D16）、0.8-4(400)A（D24）、1.2-6(600)A（D36））
GB/T
17215.3
21-2008 ADW300：3×1(6)A、200mV、333mV
ADW300W：3×1(6)A、3×20(100)A
ADW300-HJ：（3×1.5(6)A（D10）、3×20(100)A（D16）、3×80(400)A（D24）、 3×120(600)A（D36））
功耗 每相<1VA
輔助電源 供電電壓 AC 85~465V ，DC12V，DC24V
功耗 <2W
測量性能 符合標準 GB/T17215.322-2008，GB/T17215.321-2008
GB/T 17215.321-2021，GB/T 17215.211-2021
有功電能精度 ADW300 C 級(GB/T 17215.321-2021)、0.5s 級（GB/T 17215.321-2008）
ADW300W B 級(GB/T 17215.321-2021)、1 級（GB/T 17215.321-2008）
溫度精度 ±2℃
脈沖 脈沖寬度 80±20ms
脈沖常數 6400imp/kWh , 400imp/kWh
-HJ（6400imp/kWh（D10） 、400imp/kWh（D16）、100imp/kWh（D24）、60imp/kWh（D36））
紅外通訊 波特率固定為1200
接口 RS485(A、B)
介質 屏蔽雙絞線
協議 MODBUS-RTU、DL/T 645-07
環境條件
溫度范圍 工作溫度 -25℃~60℃
存儲溫度 -40℃~70℃
濕度 ≤95%（無凝露）
海拔 <2000m
6.2.2.ADL400電表
ADL400導軌式多功能電能表，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。
技術參數
項目 性能參數
規格 三相三線 三相四線
測
量
電
壓 參比電壓 3×100V、 3×380V、3×400V 3×57.7/100V、 3×220/380V、3×230/400V
電壓范圍 3100V~3×456V 3×57.7/100V~3×264/456V
功耗 <10VA(單相),<2W(單相)
阻抗 >2MΩ
精度等級 誤差±0.2%
電
流 電流規格 GB/T 17215.321-2021 0.01-0.05(6)A、0.1-0.5(80)A
GB/T 17215.321-2008 3×1（6）A、3×10（80）A
功耗 <1VA(單路額定電流)
精度等級 誤差±0.2%
功率 有功、無功、視在功率，誤差±0.5℅
電網頻率 45～65Hz，誤差±0.2%
計
量 電能精度 有功電能：C級(GB/T 17215.321-2021)、0.5s級（GB/T 17215.321-2008）
無功電能：2級
時鐘 ≤0.5s/d
IEC標準 IEC 61010-1；IEC 61010-2-030
過電壓等級 OVC III
CAT等級 CAT III
污染度 Class 2
數
字
信
號 電量脈沖輸出 1路有功光耦輸出
脈沖 脈沖寬度 80±20ms
脈沖常數 10000imp/kWh（互感器接入），400imp/kWh（直接接入）
通
信 接口與通信規約 RS485口：Modbus RTU規約、DL/T645規約
通信地址范圍 Modbus RTU:1~ 254；
波特率 支持1200bps~38400bps
環
境 工作溫度 -25℃~+55℃
存儲溫度 -40℃~70℃
使用場所 僅限干燥、室內環境使用
防護等級 IP30
相對濕度 ≤95℅（無凝露）
海拔 ≤2000m
