      PCIe接口卡設計原理圖：124-基于XC7Z015的PCIe低速擴展底板

      hexiaoyan510 ? 來源：hexiaoyan510 ? 作者：hexiaoyan510 ? 2025-10-22 10:42 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      一、板卡概述

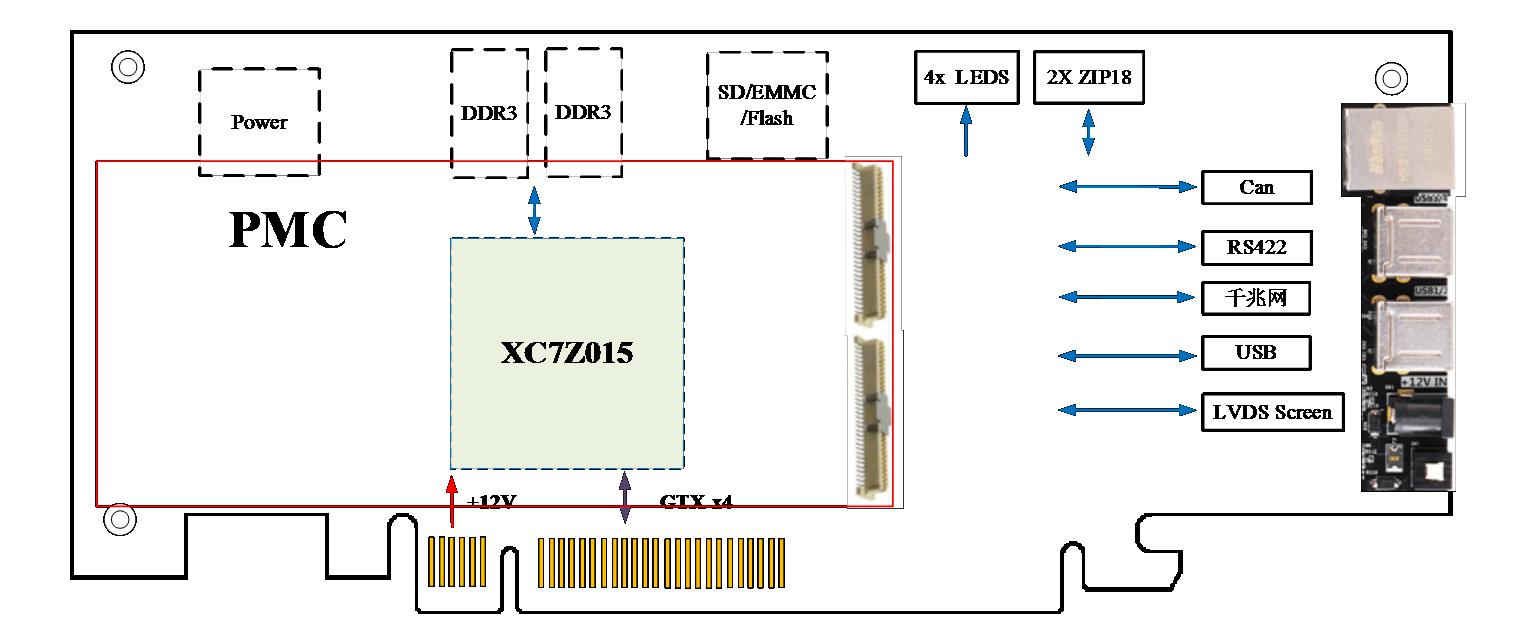

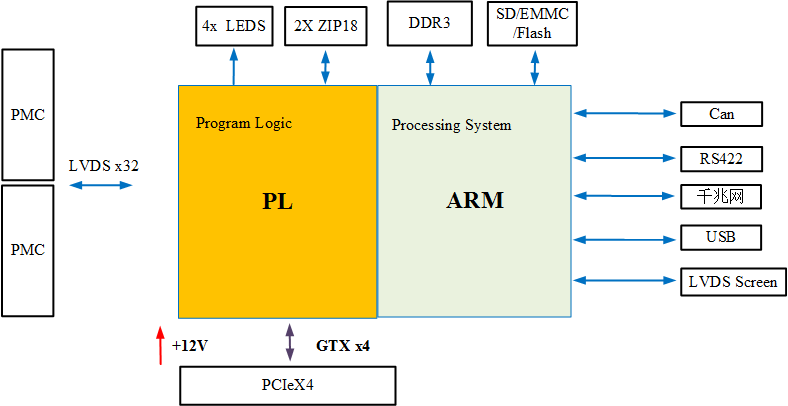

      板卡由SoCXC7Z015芯片來完成卡主控及數字信號處理，XC7Z015內部集成了兩個ARMCortex-A9核和一個Artix7的FPGA，通過PL端FPGA擴展PMC接口、用于擴展震動、噪聲、生物信息、加速度等低速信息接入。FPGA自帶PCIeX4,網絡、USB、RS232等接口。板卡為標準PCIe卡，可以直接插入PC機，也可以單獨網絡盒使用，是全能的工業信息采集、控制的擴展底板，也可以擴展觸摸屏，作為手持機開發使用。

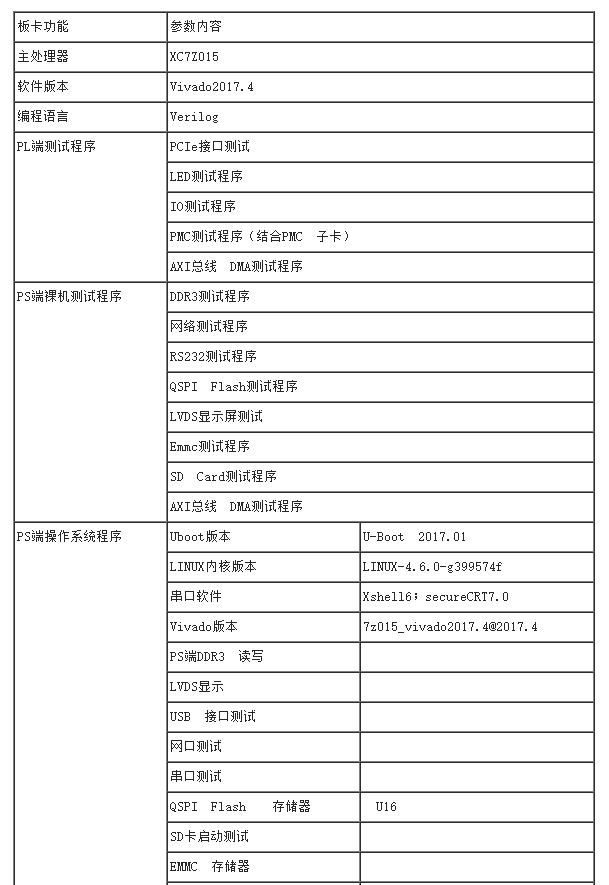

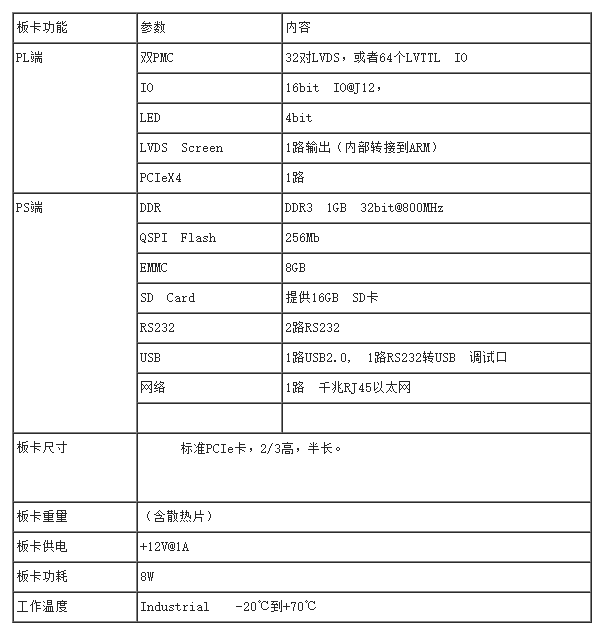

      二、主要功能和性能
      四、應用領域：
      工業自動化檢測，手持機，PCIe接口卡

      標簽: 聲學采集卡, 工業自動化檢測, PCIe接口卡, 手持機, PCIe低速擴展底板

      審核編輯 黃宇
