ADS117L14/ADS117L18 核心信息總結

科技綠洲 ? 2025-10-22 10:49 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

ADS117L14(四通道)和ADS117L18(八進制)是 16 位、三角形 Σ (ΔΣ)、模數轉換器ADC)。這些器件提供4個或8個通道的同步采樣,數據速率高達512kSPS(寬帶濾波器模式)和1365kSPS(低延遲濾波器模式)。24位ADS127L14(四通道)和ADS127L18(八進制)ADC是引腳兼容器件,可提高分辨率。
*附件:ads117l14.pdf

特性

  • 同時測量四個或八個通道
  • 寬帶濾波器模式:高達 512kSPS
    • 線性相位響應
    • ±0.0004dB通帶紋波
    • 106dB阻帶衰減
  • 低延遲濾波模式:高達 1365kSPS
    • 3.9μs 轉換延遲
  • 功率可擴展速度模式:
    • 最大轉速:21mW/ch (512kSPS/1365kSPS)
    • 高速:16mW/ch (400kSPS/1067kSPS)
    • 中速:9mW/ch (200kSPS/533kSPS)
    • 低速:3mW/ch (50kSPS/133kSPS)
  • 高精度
    • 200kSPS時的SNR:97.7dB(典型值)
    • 總諧波差:–115dB(典型值)
    • INL:0.5LSB(典型值)
    • 失調漂移:60nV/°C(典型值)
    • 增益漂移:1ppm/°C FSR(典型值)
  • 預充電緩沖信號輸入
  • 雙極或單極電源
  • ±VREF 或 ±2VREF 輸入范圍
  • 可通過引腳設置或 SPI 進行編程
  • 用于輸出數據的幀同步端口
  • 內部或外部時鐘
  • 模擬電源電壓:2.85V 至 5.5V

參數

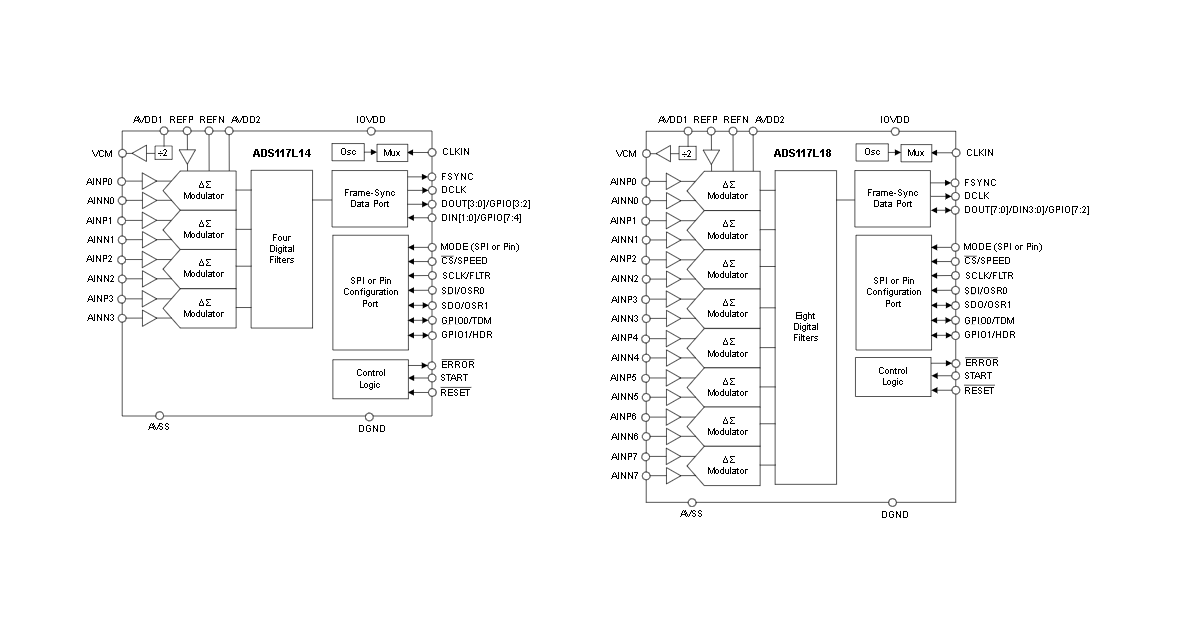

方框圖

ADS117L14(4 通道)與 ADS117L18(8 通道)是 16 位 ΔΣ 架構同步采樣模數轉換器(ADC),支持最高 1365.3kSPS 數據率與寬頻帶信號處理,集成可編程濾波器、輸入緩沖及多模式數據接口,適用于測試測量、工業自動化、航空航天等高精度多通道數據采集場景。

一、核心特性

1. 采樣與信號性能

  • 數據率與濾波器模式 :提供兩種核心濾波模式,寬帶濾波器(最高 512kSPS,線性相位、106dB 阻帶衰減)適合交流信號,低延遲濾波器(最高 1365.3kSPS,3.9μs 轉換延遲)適合直流信號;支持 4 檔功率可縮放速度模式,功耗隨數據率降低而減少(如低速模式單通道功耗低至 3mW)。
  • 精度指標 :200kSPS 時信噪比(SNR)典型值 97.7dB,總諧波失真(THD)低至 - 115dBc,積分非線性(INL)±1LSB,失調漂移 60nV/℃,增益漂移 1ppm/℃,確保寬溫范圍(-40℃至 125℃)內的高精度測量。
  • 輸入范圍與緩沖 :支持 ±VREF 或 ±2VREF 差分輸入范圍,集成輸入預充電緩沖器,可降低輸入電流(緩沖開啟時典型 ±0.4μA)與采樣噪聲,適配低帶寬信號驅動場景。

2. 集成功能模塊

  • 可編程數字濾波器 :寬帶濾波器提供 1x-256x 過采樣比(OSR),阻帶衰減 106dB;低延遲濾波器含 sinc4、sinc4+sinc1 等 4 種拓撲,支持 50/60Hz 工頻噪聲抑制(NMRR 達 100dB)。
  • 校準與診斷 :每通道配備 24 位偏移與增益校準寄存器,支持硬件 / 軟件復位;集成 CRC 校驗(SPI 接口與寄存器映射)、調制器飽和檢測(MOD_FLAG)及電源電壓監控(ALV_FLAG),提升系統可靠性。
  • 參考電壓管理 :支持 0.5-2.75V(低范圍)或 1V-AVDD1(高范圍)差分參考輸入,可選 REFP 緩沖器降低參考端負載,VCM 引腳提供(AVDD1+AVSS)/2 的共模電壓輸出,用于外部放大器電平匹配。

3. 接口與同步能力

  • 數據輸出接口 :幀同步(Frame-Sync)接口支持 1/2/4/8 通道時分復用(TDM),可級聯多器件( Daisy-Chain)減少數據 lanes;提供 FSYNC(幀時鐘)與 DCLK(位時鐘),數據格式支持二進制補碼(雙極性)或無符號二進制(單極性)。
  • 配置與控制 :支持硬件引腳配置( MODE 引腳選擇,無需 SPI)或 SPI 編程(16 位命令幀,可選 CRC 校驗);START 引腳實現多通道同步采樣,RESET 引腳支持手動復位,GPIO 引腳可復用為數據接口或控制信號。

二、適用場景

憑借多通道同步采樣、高信噪比及寬溫特性,兩款芯片主要應用于以下領域:

  • 測試測量 :數據采集(DAQ)、振動分析儀、聲學檢測設備,利用同步采樣與高 SNR 實現多通道信號精準捕獲。
  • 工業自動化 :設備狀態監控、電機控制,通過低延遲濾波與抗干擾能力,實時反饋設備運行參數。
  • 航空航天與醫療 :聲吶系統、腦電圖(EEG),依托寬溫工作范圍(-40℃至 125℃)與低失真特性,適配惡劣環境與高精度生物信號采集。
  • 電網基礎設施 :電能質量分析儀,支持 50/60Hz 工頻噪聲抑制,準確測量電壓、電流諧波與功率參數。

三、硬件設計要點

1. 電源與時鐘設計

  • 電源需求 :需多組獨立電源,模擬電源 AVDD1(2.85-5.5V)、AVDD2(1.74-5.5V),數字電源 IOVDD(1.65-1.95V),負電源 AVSS(可接地或負壓,如 - 2.5V 實現雙極性輸入);每個電源引腳需并聯 2.2μF+0.1μF 低 ESR 電容,CAPA/CAPD 引腳(內部穩壓器輸出)需 10μF/2.2μF 旁路電容。
  • 時鐘配置 :支持內部振蕩器(25.6MHz,僅推薦直流測量)或外部時鐘(0.5-33.66MHz),時鐘分頻器(1/2/3/4/8 倍)可調整 ADC 核心時鐘;外部時鐘需低抖動(如 100kHz 信號允許≤50ps RMS 抖動),避免 SNR 性能退化。

2. 布局與布線準則

  • 信號隔離 :模擬輸入(AINP/AINN)、參考電壓(REFP/REFN)需差分走線(阻抗 100Ω,長度匹配誤差≤5mil),與數字信號(SPI、Frame-Sync)間距≥2mm,避免串擾。
  • 地平面處理 :模擬地(AGND)、數字地(DGND)單點連接,時鐘地(VSSCLK)獨立布局;散熱焊盤需通過至少 4 個過孔連接至接地平面,PCB 銅皮面積不小于封裝(7mm×7mm VQFN)2 倍,控制結溫(Tj)≤150℃。
  • 抗混疊濾波 :輸入需外接低通濾波器(如 4 階 RC),抑制調制器采樣頻率(fMOD)附近的帶外信號,避免混疊(如 fMOD=12.8MHz 時,需 90dB 衰減以確保信號純凈)。

3. 初始化與配置

  • 模式選擇 :MODE 引腳接 IOVDD 進入 SPI 模式(靈活配置所有參數),接地 / 懸空進入硬件模式(通過引腳 strap 配置速度、濾波器類型);硬件模式下默認外部時鐘、高參考范圍、VCM 輸出使能。
  • 同步與校準 :START 引腳提供多通道同步觸發,需確保觸發信號周期為 DACLK 周期整數倍;校準流程為:短接輸入測偏移→施加已知信號測增益→寫入 24 位校準寄存器,校準后誤差可降至 ±0.1% FSR 以內。

四、工作模式與性能優化

1. 核心工作模式

  • 同步控制模式 :START 引腳上升沿觸發同步采樣,后續采樣持續進行,支持連續時鐘觸發以維持多通道時序對齊。
  • 啟??刂颇J?/strong> :START 引腳高電平啟動采樣,低電平停止(當前轉換完成后終止),適合單次 / 間歇采樣場景,需注意停止前需提前 24 個 DACLK 周期置位 STOP 信號。
  • 掉電與待機 :支持單通道掉電(CHn_PWDN)或全局待機模式,掉電通道輸出最后一次采樣值,待機模式下模擬部分斷電以降低功耗(待機電流典型 60μA)。

2. 性能優化手段

  • 噪聲抑制 :開啟輸入緩沖器(CHn_BUFP/CHn_BUFN)降低輸入噪聲,選擇合適 OSR(如 OSR=64 時噪聲典型 7.2μV RMS);模擬電源端并聯 10nF 高頻電容,抑制開關噪聲。
  • 失真控制 :輸入信號幅度控制在 FSR 的 90% 以內,避免調制器飽和(MOD_FLAG 置位);參考電壓端使用低噪聲基準(如 REF6041),并靠近 ADC 布局以減少布線損耗。
  • 接口優化 :Frame-Sync 接口采用 TDM 模式減少數據 lanes(如 8 通道可壓縮至 1 lane),級聯時需確保所有器件時鐘分頻比為 1,且同步觸發信號延遲一致。

五、可靠性與封裝

  • ESD 防護 :符合 HBM 2000V、CDM 1000V 標準,PCB 布局需預留 TVS 管空間,避免靜電損傷。
  • 封裝與散熱 :均采用 7mm×7mm 56 引腳 VQFN 封裝(RSH),結到環境熱阻(RθJA)23.5℃/W,需通過散熱焊盤與 PCB 銅皮結合散熱,確保高負載下結溫不超 125℃。
  • 訂單信息 :量產型號為 ADS117L14IRSHR(4 通道)、ADS117L18IRSHR(8 通道),均為 2500 片卷帶包裝,RoHS 合規,引腳鍍層為 NIPDAU,MSL 等級 2(260℃峰值回流)。
