ADS932x是一款高速、雙通道、同步采樣、模數轉換器（ADC），具有集成基準電壓源和基準電壓緩沖器。ADS932x具有出色的交流性能，這使得該器件成為寬帶寬數據采集（DAQ）系統的最佳選擇。

該器件支持SPI兼容串行接口。該接口使ADS932x易于與各種微控制器、數字信號處理器（DSP）和現場可編程門陣列（FPGA）配對。該器件還支持?jǐn)?shù)據平均功能，可在嘈雜的環境中提供交流性能提升。
*附件：ads9326.pdf

特性

• 16位SAR ADC系列
  • ADS9327：5MSPS/通道
  • ADS9326：3MSPS/通道
• 兩個差分、同時采樣的通道
• 支持 5V 和 3.3V 模擬電源作
• 優異的直流和交流性能：
  • 信噪比：93dB（5MSPS）
  • INL：±1LSB，DNL：±0.75LSB
• 功能集成：
  • 內部參考
  • 共模電壓輸出緩沖器
  • 用于外部基準輸入的集成緩沖器
  • 簡單數據平均多達 128 個樣本
  • 移動數據平均值多達 8 個樣本
• 可配置串行接口：
  • 每個ADC通道2個串行輸出
  • 每個ADC通道1個串行輸出
  • 兩個ADC通道1個串行輸出
  • 支持菊花鏈功能
• 串行接口上的 8 位 CRC
• 擴展溫度范圍：–40°C 至 +125°C

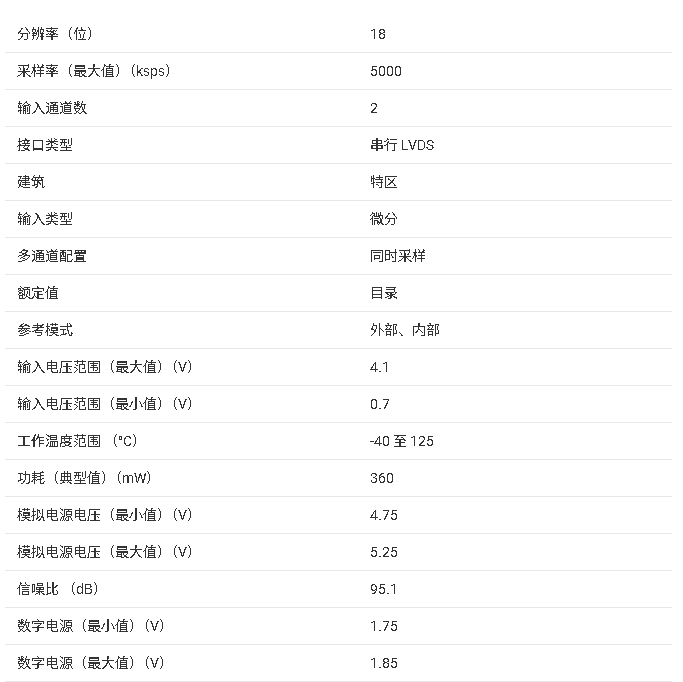

參數

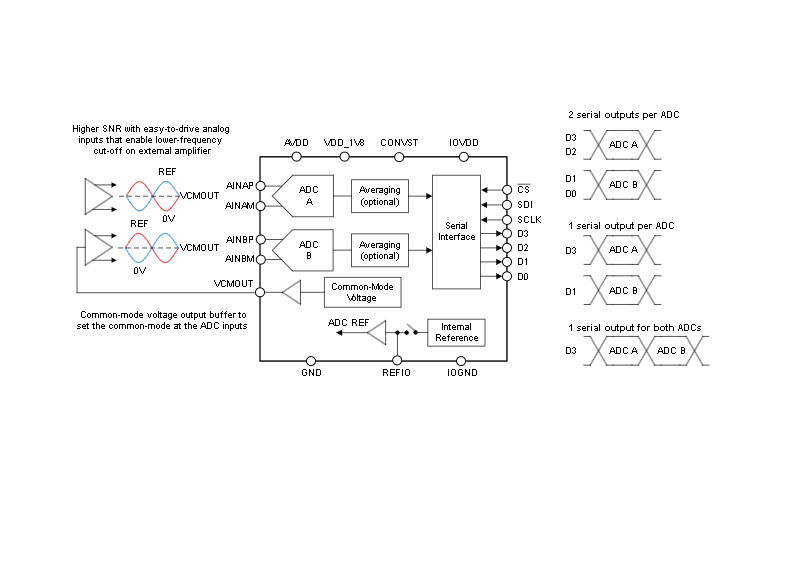

方框圖

一、產品基礎信息與核心差異

ADS9326 與 ADS9327 同屬 ADS932x 系列，共享雙路同步采樣、高集成度等核心特性，主要差異體現在采樣速率，具體參數對比如下：

二、關鍵功能特性

1. 模擬輸入與基準配置

• 模擬輸入 ：支持全差分輸入，絕對輸入電壓范圍為 0 至 AVDD，滿量程輸入范圍（FSR）為 ±V_REF；共模輸入范圍圍繞 V_CMOUT（V_REF=4.096V 時典型值 2.24V）波動 ±40mV，采樣電容典型值 18pF，模擬輸入帶寬 1.5MHz（–0.1dB）。
• 基準選擇 ：可切換內部 / 外部基準。內部基準在 AVDD=5V 時默認 4.096V（可選 3.3V、2.5V），AVDD=3.3V 時為 2.5V；外部基準需將 PD_REF 寄存器設為 11b，REFIO 引腳輸入電壓范圍為 2.48V 至 4.116V（5V 供電）或 2.48V 至 2.52V（3.3V 供電），且需接 1μF 去耦電容
