在芯片設計驗證中，我們常常面臨一些外設連接問題：速度不匹配，或者硬件不支持。例如運行在硬件仿真器或FPGA原型平臺上的設計，其時鐘頻率通常只有幾十MHz，甚至低至1MHz以下；而真實世界中的外設與協議（如PCIe、高速以太網等）運行在幾百兆以上。如此巨大的速度鴻溝，使得將它們直接相連幾乎不可行。針對速度不匹配，核心解決方案是引入降速橋（Speed Adaptor）。它是專門用于原型驗證 (Prototyping) 或仿真 (Emulation) 環境中的一類硬件適配器，作用是把運行速度和接口特性差異很大的系統連接起來，能夠在接近真實系統的條件下進行驗證。而針對硬件不支持的場景，則需要借助模型和接口來模擬真實設備的功能與協議。以三個典型應用案例來做具體分析：

案例一：PCIe 降速橋（PCIe Speed Adaptor）降速橋通常要解決的是速率匹配匹（Speed Adaptation）、協議轉換（Protocol Adaptation）、時間解耦（Time Decoupling）、和可控可觀測（Debug/Control）等問題。在FPGA原型中，AMD (Xilinx) PCIe PHY的工作頻率（Gen1為62.5 MHz，Gen4達500 MHz）已遠高于綜合后設計的運行頻率。另一方面，用戶設計若進行分割，性能將進一步降低二十兆以下。這與PCIe PHY的工作頻率形成了巨大落差。正因如此，實現可靠的速率匹配成為連接雙方的關鍵。該解決方案的核心是PCIe Switch IP，其多端口能夠獨立建立鏈路并工作于不同狀態，以此實現協議版本、鏈路寬度與速率的動態適配。此外，方案還集成PCS、PIPE接口轉換等關鍵IP模塊，共同構成一個完整的速率適配解決方案。

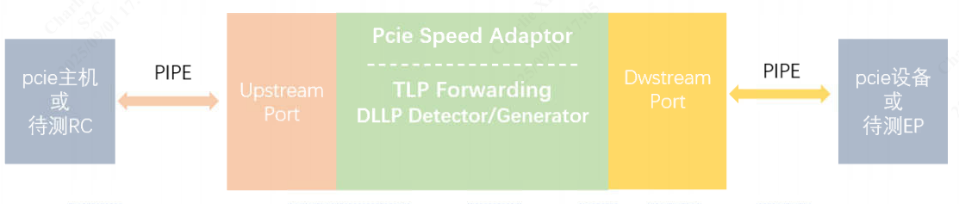

圖1：PCIe降速橋原理

案例二：HDMI 降速橋（HDMI Speed Adaptor）該方案直接將HDMI音視頻碼流數據傳輸至主機，通過定制的解碼器提取視頻和音頻數據， 依賴軟件模擬顯示器，播放解碼后的音視頻數據。DisplayPort/MIPI DSI/USB Speed Adaptor與之采用相同架構。

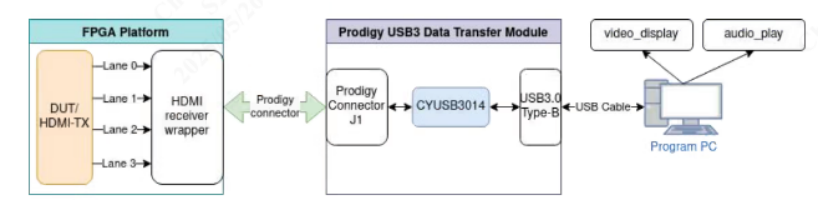

圖2：HDMI降速橋原理

案例三：存儲器模型（Memory Model）

在FPGA原型驗證中，為驗證DDR5、LPDDR5及HBM2E/3等存儲控制器，我們利用Memory Model IP，通過FPGA本身支持的DDR4來模擬這些FPGA無法直接支持的存儲器。同時，為了協助系統調試，思爾芯團隊為存儲器模型增加了一個具備可控性與可觀測性的后門，以方便進行高效的讀寫存儲。

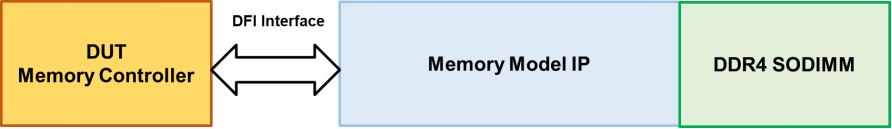

圖3：Memory Model原理憑借在原型驗證領域二十多年的技術積累，思爾芯推出了一系列方案以應對復雜的外設連接問題，其代表產品有常用Speed Adaptor、10G-800G速率的高速以太網適配器和存儲器模型等，有效幫助客戶應對復雜的外設連接問題。公司將持續投入開發，擴展協議支持，并始終致力于運用領先的數字EDA技術，貼近客戶，全力助其縮短驗證周期，為產品創新與上市提速。
