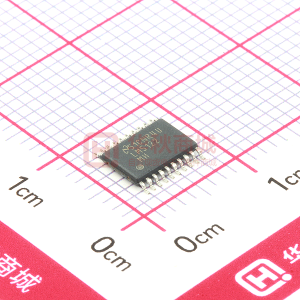

      LM5122 具有多相功能的 LM5122、LM5122Q 寬輸入同步升壓控制器

      數據：

      描述

      LM5122是一款具有多相功能的同步升壓控制器，適用于高效同步升壓穩壓器應用?？刂品椒ɑ诜逯惦娏髂Ｊ娇刂?。電流模式控制可提供固有線路前饋，逐周期電流限制和簡便的環路補償。

      開關頻率可編程至高達1MHz。通過兩個支持自適應死區時間控制的穩健耐用型N通道MOSFET柵極驅動器來實現更高效率。一個用戶可選的二極管仿真模式還支持非連續模式運行，從而提高輕負載條件下的效率。

      一個內部電荷泵可實現高側同步開關的100％占空比（旁路運行）。其他功能包括熱關斷，頻率同步，間斷模式電流限制和可調線路欠壓鎖定。

      特性

      • 最大輸入電壓：65V
      • 最小輸入電壓：3V（啟動時為4.5V）
        • < li>輸出電壓高達100V
      • 旁路（V OUT = V IN ）運行
      • 1.2V基準電壓，精度為±1％
      • 自由運行和同步開關頻率最高可達1MHz
      • 峰值電流模式控制
      • 穩健耐用的3A集成柵極驅動器
      • 自適應死區時間控制
      • 可選二極管仿真模式
      • 可編程逐周期電流限制
      • 間斷模式過載保護
      • 可編程線路欠壓鎖定（UVLO）
      • 可編程軟啟動
      • 熱關斷保護
      • 低關斷靜態電流：9μA
      • 可編程斜率補償
      • 可編程跳周期模式可減少待機功耗
      • 允許使用外部VCC電源
      • 電感器分布式直流電阻（DCR）電流感應功能
      • 多相功能
      • 熱增強型20或24引腳HTSSOP
      • 使用LM5122并借助WEBENCH ?< /sup>電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?升壓控制器 （外部開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Iout (Max) (A)
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM5122 LM25122-Q1 LM5020 LM5022 LM5121 LM5122-Q1 LM5122ZA
      3 ? ? 3 ? ? 13 ? ? 6 ? ? 3 ? ? 3 ? ? 3 ? ?
      65 ? ? 42 ? ? 100 ? ? 60 ? ? 65 ? ? 65 ? ? 65 ? ?
      3 ? ? 3 ? ? 1.25 ? ? 1.25 ? ? 3 ? ? 3 ? ? 3 ? ?
      100 ? ? 50 ? ? 300 ? ? 300 ? ? 100 ? ? 100 ? ? 100 ? ?
      20 ? ? 20 ? ? 10 ? ? 10 ? ? 20 ? ? 20 ? ? 20 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      50 ? ? 50 ? ? 175 ? ? 170 ? ? 50 ? ? 50 ? ? 50 ? ?
      1000 ? ? 600 ? ? 1000 ? ? 2200 ? ? 1000 ? ? 1000 ? ? 1000 ? ?
      4 ? ? 4 ? ? 2 ? ? 3.5 ? ? 4 ? ? 4 ? ? 4 ? ?
      Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Pre-Bias Start-Up ? ?      		 Enable
      Frequency Synchronization
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification
      UVLO Adjustable ? ?
      20 ? ? 20 ? ? 10 ? ? 10 ? ? 20 ? ? 20 ? ? 20 ? ?
      100 ? ? 100 ? ? 80 ? ? 90 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ?
      HTSSOP
      HTSSOP ? ?      		 HTSSOP ? ? VSSOP
      WSON ? ?      		 VSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ?
