DRV8838 低電壓 H 橋 IC

數據：低壓H 橋集成電路(IC) 數據表 (Rev. C)

描述

DRV883x為攝像機，消費類產品，玩具及其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件能夠驅動一個直流電機或其他諸如螺線管的器件。輸出驅動器塊由一個配置為H橋的N通道功率MOSFET組成，以驅動電機繞組。一個內部電荷泵生成所需的柵極驅動電壓。 /p>

DRV883x能夠提供高達1.8A的輸出電流。它運行在0至11V之間的電機電源電壓，以及1.8V至7.0V范圍內的器件電源電壓上。

DRV8837具有一個PWM（IN /IN）輸入接口; DRV8837具有一個PH /EN輸入接口。此兩個接口都與行業標準器件兼容。

還提供用于過流保護，短路保護，欠壓閉鎖和過熱保護的內部關斷功能。

特性

H橋電機驅動器
- 驅動一個直流電機或其他負載
- 低金屬氧化物半導體場效應晶體管（MOSFET）導通電阻：高側+低側（HS + LS）280mΩ
1.8A最大驅動電流
獨立的電機和邏輯電源引腳：
- 電機VM：0至11V
- 邏輯VCC：1.8至7V
脈寬調制（PWM）或PH /EN接口
- DRV8837：脈寬調制（PWM），IN1 /IN2
- DRV8838：PH /EN
具有120nA最大睡眠電流的低功耗睡眠模式
- nSLEEP引腳

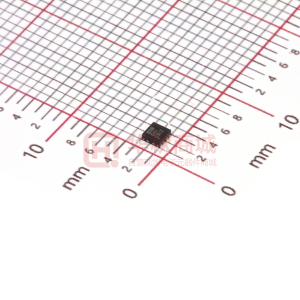

小型封裝尺寸
- 8超薄小外形尺寸封裝（WSON）（PowerPAD）
- 2.0mm×2.0mm
保護特性
- VCC欠壓閉鎖（ UVLO）
- 過流保護（OCP）
- 熱關斷（TSD）

應用范圍< /h2>

攝像機

數字單鏡頭反光（DSLR）鏡頭

消費類產品

玩具

機器人技術

醫療設備

參數 與其它產品相比?集成 FET 的有刷直流驅動器

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

DRV8838	DRV8837	DRV8837C	DRV8839
1.8 ? ?	1.8 ? ?	1.8 ? ?	1.8 ? ?
11 ? ?	11 ? ?	11 ? ?	11 ? ?
1.8 ? ?	1.8 ? ?	1 ? ?	1.8 ? ?
1.8 ? ?	1.8 ? ?	1 ? ?	1.8 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
PH/EN ? ?	PWM ? ?	PWM ? ?	Independent 1/2-H PWM ? ?
280 ? ?	280 ? ?	1000 ? ?	280 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?
Split Vcc/Vm Supplies 35nA Sleep Current ? ?	Split Vcc/Vm Supplies 35nA Sleep Current ? ?	Split Vcc/Vm Supplies 35nA Sleep Current ? ?	Independent 1/2-H PWM Control ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
8WSON ? ?	8WSON ? ?	8WSON ? ?	12WSON ? ?
