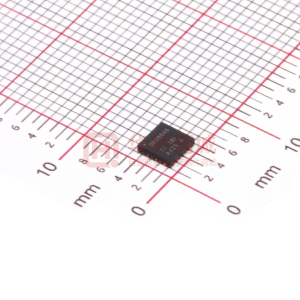

DRV8846 雙通道 H 橋步進電機驅動器

數據： DRV8846 雙路 H 橋步進電機驅動器數據表 (Rev. A)

描述

DRV8846提供適用于攝像機，打印機，投影儀和其他自動化設備應用的高度集成步進電機驅動器。此器件具有兩個H橋和一個微步進分度器，并且專門用來驅動一個雙極步進電機。每個?橋驅動器的輸出塊都包含配置為全?橋的?通道和P通道功率MOSFET，用于驅動電機繞組.DRV8846能夠驅動高達1.4A的滿標量程輸出電流（在適當散熱并且T _A = 25°C時）。

一個簡單的步進/方向接口可輕松連接到控制器電電。引腳可實現全步進到1/32步進模式的電機配置。可以配置衰減模式以便可以使用自動調優，慢速衰減，快速衰減和混合衰減。還可以選擇PWM電流斬波關閉時間。低功耗睡眠模式可將部分內部電路關斷，從而實現極低的靜態電流和功耗。這種睡眠模式可通過專用的nSLEEP引腳來設定。

為UVLO ，過流保護，短路保和過熱提供內部保護功能。通過一個nFAULT引腳來指示故障條件。

特性

脈寬調制（PWM）微步進電機驅動器
- 內置微步進分度器
- 最高1/32微步進
- 步進/方向控制
多種衰減模式
- AutoTune?技術
- 混合衰減
- 慢速衰減
- 快速衰減
可配置關斷時間脈寬調制（PWM ）斬波
- 10,20或30μs關斷時間
具有自適應消隱時間，可實現平滑步進
工作電源電壓范圍為4V至18V
每個H橋的滿標量程（最大驅動）電流為1.4A（25°C時）
低電流睡眠模式< /li>
使用3位扭矩DAC調節電機電流
耐熱增強型表面貼裝封裝
DRV8303中的功能
- VM欠壓閉鎖（UVLO）
- 過流保護（OCP）
- 熱關斷（TSD）
- 故障條件指示引腳（nFAULT）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8846	DRV8880
4 ? ?	6.5 ? ?
18 ? ?	45 ? ?
2 ? ?	2 ? ?
900 ? ?	630 ? ?
1 ? ?	1.41 ? ?
1.4 ? ?	2.5 ? ?
32 ? ?	16 ? ?
STEP/DIR ? ?	STEP/DIR ? ?
AutoTune ? ?	AutoTune ? ?
24VQFN ? ?	28HTSSOP 28WQFN ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 125 ? ?
