LMH1980 自動檢測 SD/HD/PC 視頻同步分離器

數據： LMH1980 Auto-Detecting SD/HD/PC Video Sync Separator 數據表

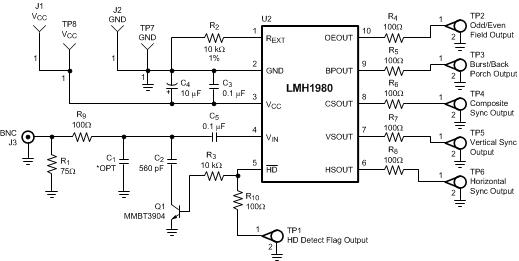

描述

LMH1980是一款自動檢測SD /HD /PC視頻同步分離器，適用于各種視頻應用，如汽車液晶顯示器，視頻捕捉＆amp;編輯設備，監控和安全設備，機器視覺和檢測系統。

LMH1980接受帶有雙電平或三電平同步的模擬視頻輸入信號，并自動檢測視頻格式，無需外部R _{其他同步分離器所需的SET}電阻調整（例如：LM1881）。輸出提供CMOS邏輯的時序信號，包括復合，水平和垂直同步，突發/后沿時序和奇/偶場輸出。僅當檢測到具有三電平同步的有效HD視頻輸入時， HD 標志輸出（引腳5）才提供邏輯低電平信號。 HD 標志可用于在檢測到HD視頻時禁用外部開關控制的SD色度濾波器，或在檢測到SD視頻時啟用它。對于具有雙電平同步且沒有垂直鋸齒脈沖的非標準視頻，將輸出默認的垂直同步脈沖，并且在垂直同步間隔期間不會輸出水平同步脈沖。

LMH1980可用于節省空間的10引腳Mini-SO封裝（VSSOP），工作溫度范圍為-40°C至+ 85°C。

特性

NTSC，PAL，480I /P，576I /P，720P，1080I /P /PsF和許多VESA的模擬視頻同步分離兼容的時序格式
復合視頻（CVBS），S-Video（Y /C）和分量視頻（YP _B P _R /GBR）和PC圖形（RGsB）接口
SD /PC雙層同步＆amp;高清三級同步兼容
復合，水平和垂直同步輸出
突發/后沿時序，奇數/偶數場和HD檢測標志輸出
自動視頻格式檢測
視頻輸入的固定級同步切片，范圍為0.5至2 V _PP
3.3V至5V電源操作

所有商標均為其各自所有者的財產。

參數 與其它產品相比?SDI 視頻定時

?
Function
Power Consumption (mW)
Supply Voltage (V)
Control Interface
Formats Supported
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

LMH1980	LMH1981
Sync Separator ? ?	Sync Separator ? ?
35 ? ?	30 ? ?
3.3 3.3 to 5 ? ?	3.3 3.3 to 5 ? ?
Pin ? ?	Pin ? ?
NTSC SECAM SD/PC bi-level and HD tri-level 720p 1080i/p PC Sync on Green (VESA) 576i/p 480i/p ? ?	SD bi-level and HD tri-level sync NTSC 720p 1080i/p 576i/p 480i/p PAL ? ?
-40 to 85 ? ?	-40 to 85 ? ?
VSSOP ? ?	TSSOP ? ?
10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
10VSSOP ? ?	14TSSOP ? ?
