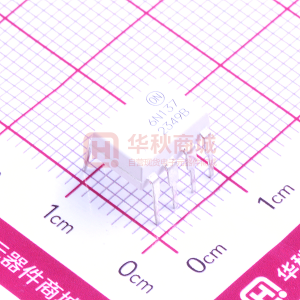

6N137M 高速10MBit/s邏輯門光電耦合器

數據： 8 LEAD PDIP

產品信息

6N137M、HCPL2601M、HCPL2611M單通道和HCPL2630M、HCPL2631M雙通道光電耦合器包含850 nm砷化鋁鎵LED，該LED光學耦合至帶可選通輸出的超高速集成光電探測器邏輯門。該輸出具有開路集電極，允許有線或輸出。在-40°C至+85°C溫度范圍內可確保耦合參數。 5mA的最大輸入信號將提供13mA的最小輸出灌電流（扇出為8）。
內部噪聲屏蔽提供卓越的通常為10kV/μs的共模抑制。 HCPL2601M和HCPL2631M的CMR最小值為5kV/μs。 HCPL2611M的CMR最小值為10kV/μs。

超高速 – 10 MBit/s
卓越 CMR – 10 kV/μs
-40°C 至 +85°C 時扇出為 8
邏輯柵極輸出
可選通輸出
有線OR開路集電極
U.L. 認證（文件編號E90700）

技術文檔

數據手冊（1）相關資料（7）

8 LEAD PDIP

元器件購買 6N137M 相關庫存

光電耦合器

型號：6N137M 封裝：DIP8_9.91X6.86MM

品牌：ON 描述：?jiǎn)蜗蚬怦?Viso=5000Vrms VF(typ)=1.45V IF=50mA DIP8

金額：￥2.12160
去購買
邏輯輸出

型號：HCPL2630SDM 封裝：8-SMD，鷗翼型

品牌：ON 描述：6N137M、HCPL2601M、HCPL2611M 單溝道和 HCPL2630M、HCPL2631M 雙溝道光耦合器包含一個 850 nm AlGaAS LED，與帶有可調諧輸出的極高速集成式光電探測器邏輯門級進行光耦合。此輸出具有一個開路集電極，允許有線 OR 輸出。耦合參數在 -40°C 至 +85°C 的溫度范圍內可得以保證。最高 5mA 的輸入信號提供最小 13mA 的輸出汲電流（扇出 8）。內部干擾屏蔽提供出色的共模抑制，通常為 10kV/us。HCPL2601M 和 HCPL2631M 的最低 CMR 為 5kV/us。HCPL2611M 的最低 CMR 為 10kV/us。

金額：￥5.44350
去購買
