概述
安鉑克科技（上海）有限公司的APMC3系列是一款經濟型超高密度的可支持2~8通道的射頻信號源。一個1U標準的機架式機箱可容納多達8個獨立可調節且可編程的信號生成通道，同時每個通道間可保持長期穩定的相參關系。每個通道的輸出頻率范圍為 10 MHz 至 3 GHz，相位噪聲極低：輸出1 GHz 時為 -130 dBc/Hz@20 kHz，各射頻通道之間具有很強的相位一致性。它可以通過基于個人電腦的圖形用戶界面軟件進行直觀控制。
一、產品描述
1.產品特性

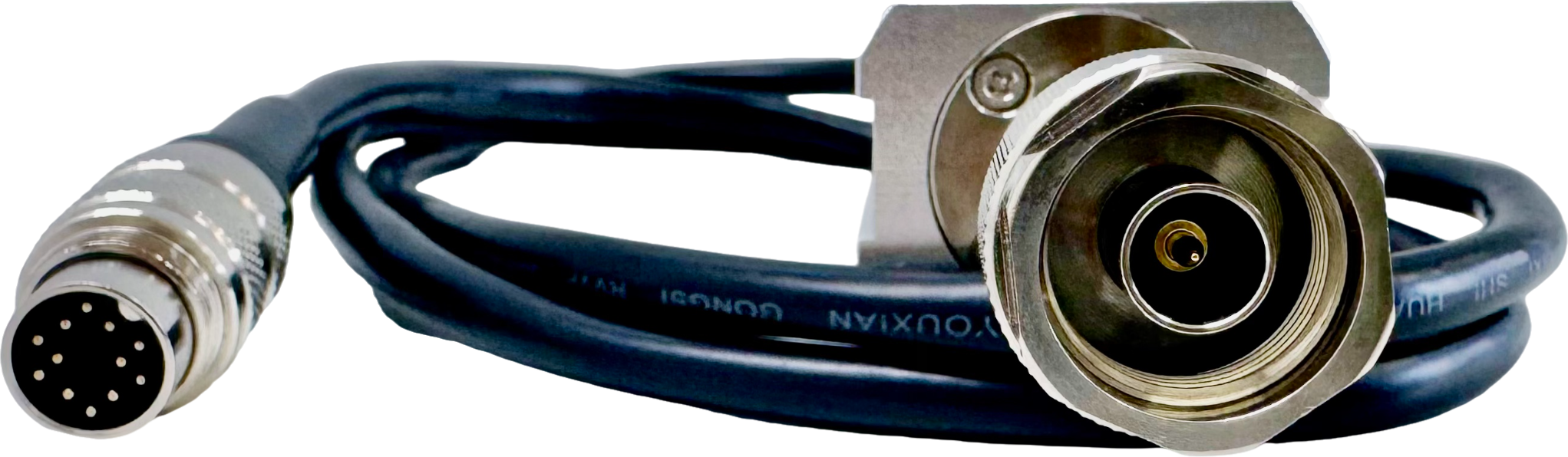

APMC3系列甚至還額外提供一路單獨的功率監測輸入通道，配合標配功率檢測傳感器探頭可分別對任意一路輸出信號的功率進行高精度的檢測確保每路輸出信號的功率保持高度一致。該通道也可以作為獨立的射頻功率表對外部其他射頻信號進行精確的功率測量。
此外，該儀器提供了 USB 和LAN的通信接口。每個接口都支持使用 SCPI 1999 命令集進行簡便快速的通信?？梢詮娜魏沃鳈C(jī)系統快速實現對儀器的遠程控制。針對 Matlab、LabView、C++ 等商業可用工具的各種編程示例使得控制實現非常簡單直接。
- 輸出頻率：10MHz~3GHz；
- 極低相位噪聲：≤-130dBc/Hz@20kHz（1GHz）
- 獨立相參輸出通道：最多8通道
- 功率動態范圍：-10dBm~+18dBm
- 額外一路功率監測通道
- 功率監測范圍：-50dBm~+20dBm
- 功率監測準確度：±0.5dB

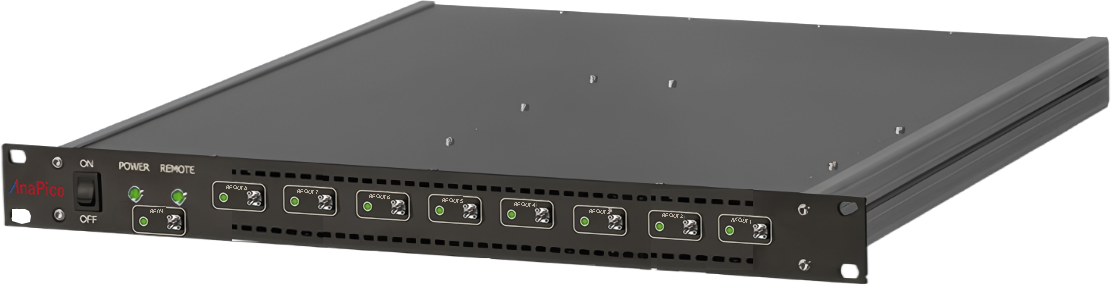

- 體積緊湊：標準1U機箱
機箱尺寸：
標準1U高度上架機箱
寬 X 長 X 高 = 428 X 467 X 44 mm

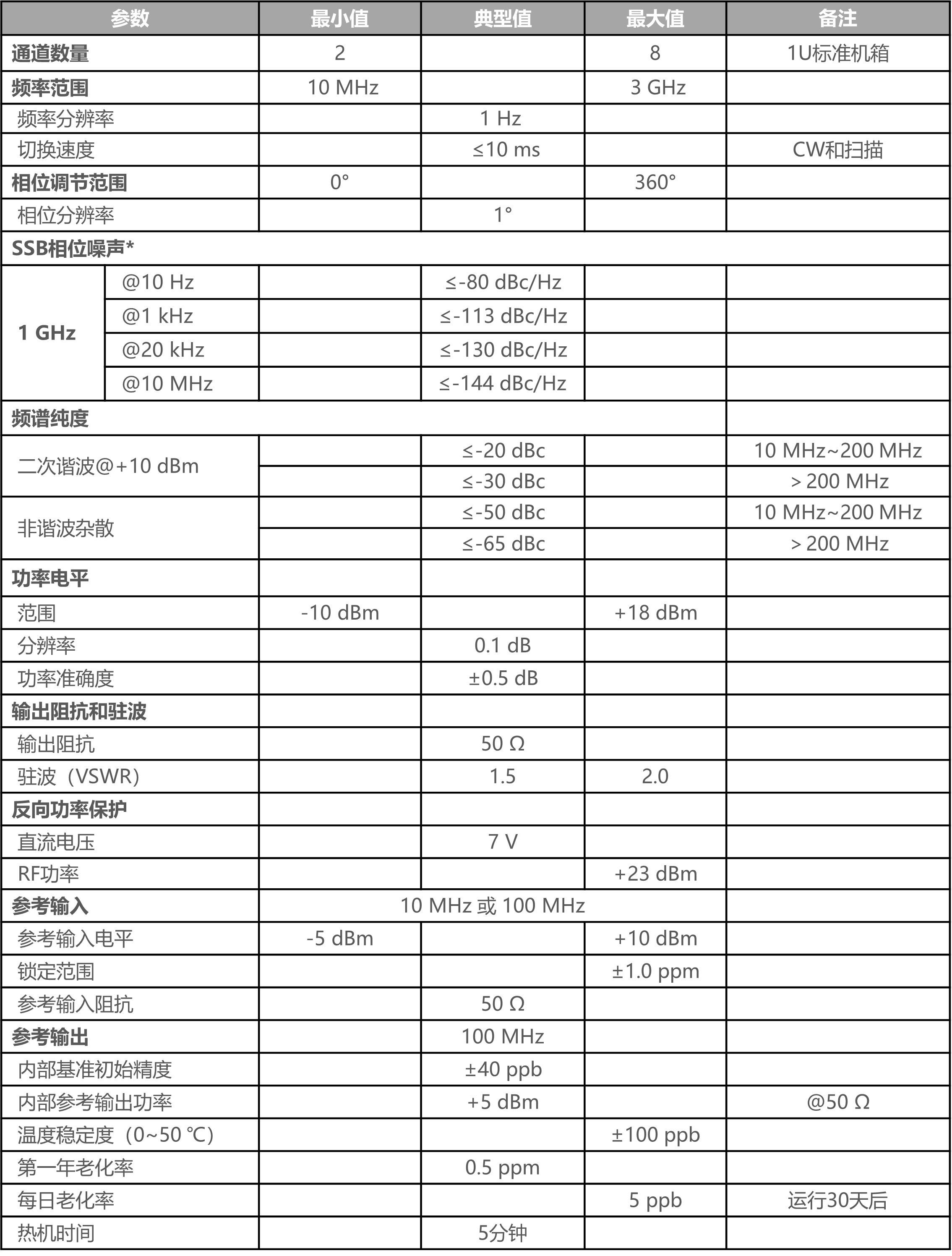

2.技術規格
二、應用領域
應用領域 APMC3系列多通道相參射頻信號源的重要應用 相控陣與波束成形系統測試 為天線單元提供多路相參信號，驗證波束掃描和指向準確性。 ? 衛星通信與有效載荷測試 模擬衛星多通道信號傳輸，確保信號在空間傳輸中的相位穩定性。 多輸入多輸出（MIMO）技術測試 模擬多天線傳輸環境，評估MIMO系統性能。 射頻微波元器件測試 測試放大器、濾波器、混頻器等元件的性能。 ? 電子對抗（ECM）與電磁兼容（EMC） 模擬復雜信號環境，測試系統抗干擾能力（電子對抗）或進行電磁干擾/兼容性測試（EMC）。 量子計算研究 用于控制和操作量子比特（Qubits）。 自動化測試設備（ATE）與生產測試 集成到自動化測試系統中，對電子組件或電路板進行高速、一致的自動化測試。

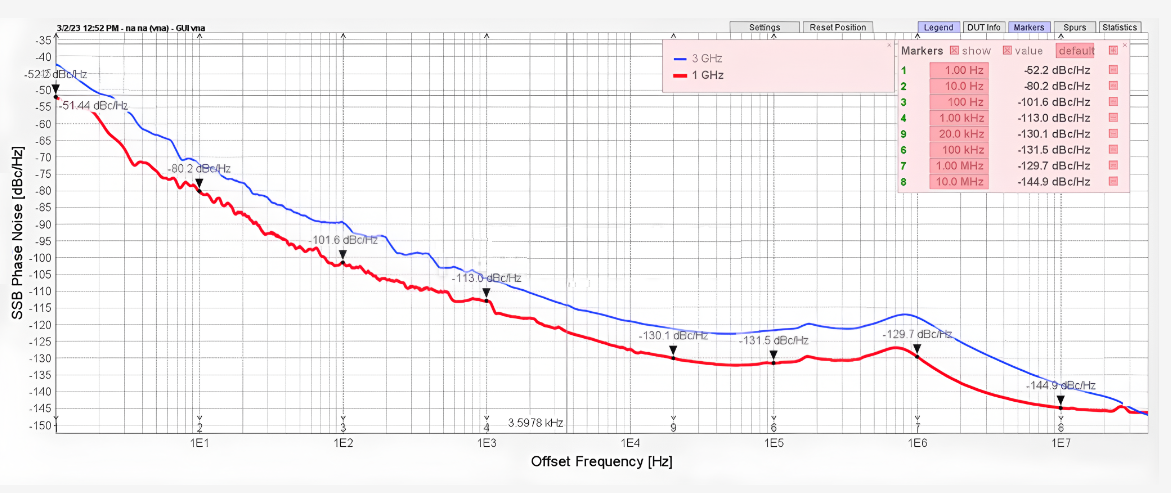

三、APMC系列SSB相位噪聲性能
安鉑克高達八通道的多通道相參射頻信號源訂貨信息
主機：
APMC3-2：頻率輸出范圍10 MHz~3 GHz兩通道相參射頻信號源；
APMC3-3：頻率輸出范圍10 MHz~3 GHz三通道相參射頻信號源；
APMC3-4：頻率輸出范圍10 MHz~3 GHz四通道相參射頻信號源；
APMC3-5：頻率輸出范圍10 MHz~3 GHz五通道相參射頻信號源；
APMC3-6：頻率輸出范圍10 MHz~3 GHz六通道相參射頻信號源；
APMC3-7：頻率輸出范圍10 MHz~3 GHz七通道相參射頻信號源；
APMC3-8：頻率輸出范圍10 MHz~3 GHz八通道相參射頻信號源。
選件：
選件AP3：額外增加一路10 MHz~3 GHz功率檢測通道及探頭；
選件APM：脈沖調制選件（每通道單獨選件）。
