400W脈沖平板電腦框激光焊接機

一、 設備概述

400W脈沖平板電腦框激光焊接機是一款專為消費電子產品，特別是平板電腦、智能手機、筆記本電腦等金屬中框（通常為鋁合金、不銹鋼等）的精密焊接而設計的高端激光加工設備。它采用高能量的脈沖激光，在極短時間內使金屬局部熔化并重新凝固，形成牢固的焊接接頭。該設備以其高精度、高效率、低變形和美觀的焊縫質量，成為3C制造業中不可或缺的工藝裝備。

二、 核心優勢與特點

焊接精度高，熱影響區小

脈沖激光能量集中，作用時間短（毫秒級），對工件的熱輸入小，因此熱變形極小。這對于結構緊湊、公差要求嚴格的平板電腦框至關重要，有效避免了因焊接變形導致的裝配問題。

焊縫美觀，無需后續處理

焊接形成的焊縫光滑、均勻、無氣孔，呈魚鱗紋狀，外觀質量極高。在很多設計中，可以直接作為產品的外觀面，省去了打磨、拋光等二次加工工序，節約了成本和時間。

焊接強度高，密封性好

激光焊接屬于冶金結合，焊縫深度比高，焊接強度通常高于母材。同時，能實現氣密性焊接，滿足電子產品的防水、防塵（IP等級）要求。

自動化程度高，一致性好

設備通常集成于自動化生產線中，配合六軸工業機器人、精密運動平臺和視覺定位系統，可實現無人化、全自動生產。由程序控制焊接路徑和參數，確保了每一件產品焊接質量的高度一致性。

靈活性高，適應性強

通過更換夾具和修改程序，可以快速適應不同型號、不同尺寸的平板電腦框的焊接需求，特別適合多品種、小批量的柔性生產模式。

非接觸式加工

激光加工無需接觸工件，沒有工具損耗，也避免了接觸式加工可能帶來的應力或污染問題。

三、 主要技術規格

以下是一個典型400W脈沖激光焊接機的規格表示例，具體參數可能因設備制造商而異：

四、 典型應用領域與焊接部件

主要產品：平板電腦、超極本、二合一電腦、智能手機、智能穿戴設備等。

具體焊接部件：

中框拼接：將兩段或多段鋁合金中框焊接成一個完整的框架。

螺母/螺柱焊接：將用于固定的不銹鋼或銅螺母焊接至鋁框上。

支架焊接：將攝像頭支架、天線支架、主板支架等焊接到中框上。

外殼密封焊接：實現設備的氣密性封裝，達到IP67/IP68防護等級。

補強焊接：在結構薄弱處進行激光補強。

五、 工作流程

上料：機器人或人工將待焊接的平板電腦框組件放入專用治具中。

定位與夾緊：治具精確定位并夾緊工件，確保焊接過程中的穩定性。

視覺識別：CCD相機拍照，自動識別工件特征和焊縫位置，并與預設程序進行比對、補償偏移量。

焊接：機器人攜帶激光焊接頭，按照預設的3D軌跡和激光參數（功率、頻率、脈寬等）進行精確焊接。同時，同軸吹送保護氣體。

下料：焊接完成后，機器人將成品取出，放置到流出流水線或指定位置。

質量檢測：（可選）可集成在線監測系統，實時監測焊接過程的光、電信號，確保每個焊點質量合格。

六、 選型與考量因素

在選購此類設備時，需重點關注以下幾點：

激光器品牌與穩定性：激光器是核心，其長期穩定性和壽命至關重要。

運動系統的精度與速度：機器人/運動平臺的重復定位精度直接影響焊接精度。

視覺系統的可靠性：視覺系統的識別精度和速度決定了自動化生產的節拍和良品率。

夾具設計的合理性：專用夾具必須保證工件定位精準，且能有效抑制焊接變形。

軟件易用性：操作界面是否友好，編程是否簡便，是否支持離線編程。

廠商的技術支持與服務：包括安裝調試、操作培訓、售后維護和備件供應。

總結

400W脈沖平板電腦框激光焊接機是現代高端智能制造的代表性設備之一。它通過將高能量脈沖激光技術與自動化機器人、機器視覺相結合，解決了消費電子產品金屬結構件在強度、美觀、氣密性和生產效率方面的多重挑戰，是提升產品品質和生產競爭力的關鍵裝備。

產品展示：

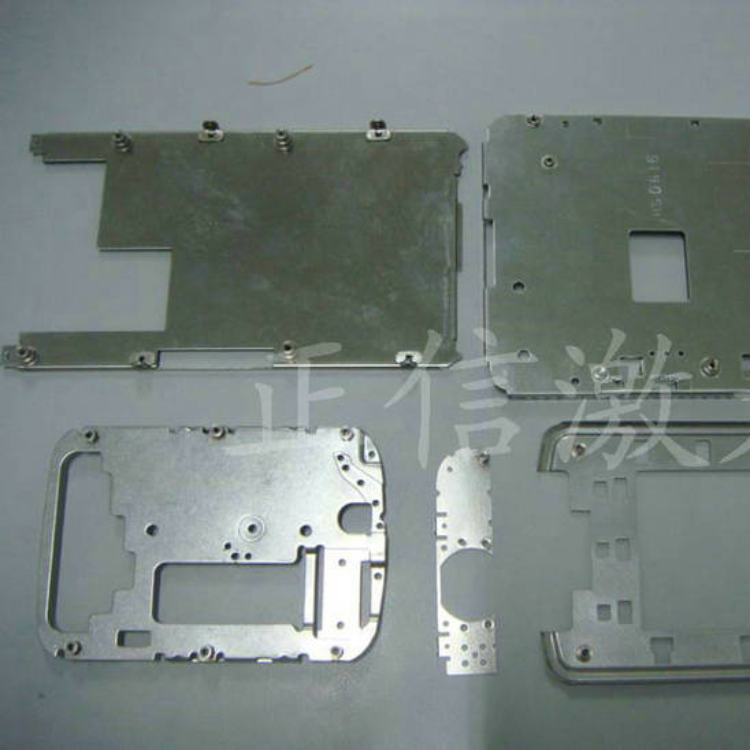

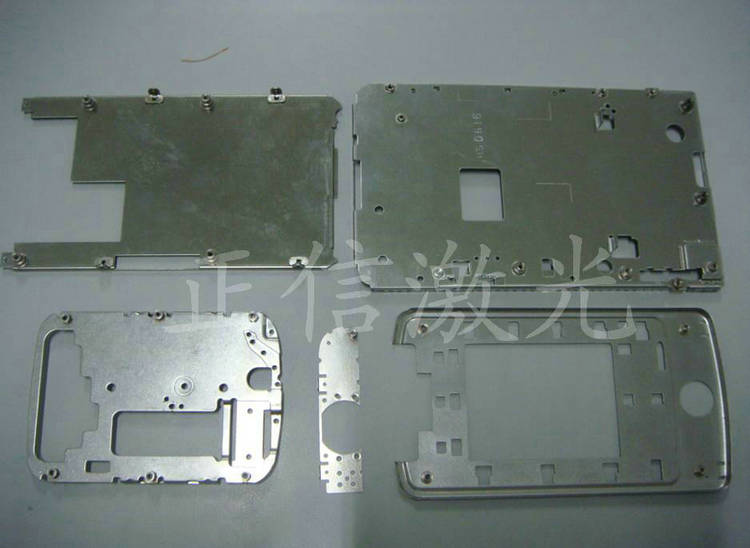

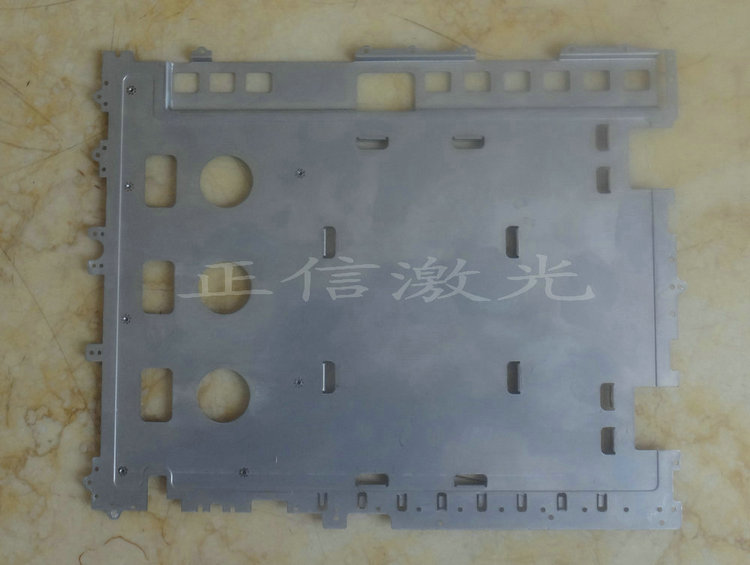

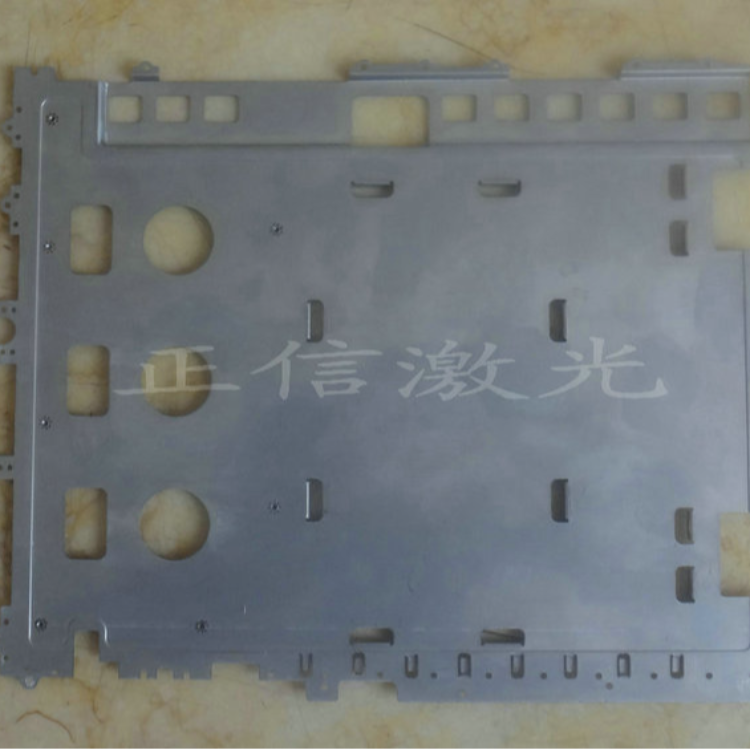

樣品展示：
