芯片燒錄領導者昂科技術，在其新版燒錄軟件發布之際，同時宣布擴展了兼容芯片型號列表。新增型號包含了芯源半導體的開關變換器和控制器MP4201，該芯片已獲得昂科通用燒錄平臺AP8000通用燒錄器的支持。
MP4201集成了同步四開關N溝道MOSFET驅動器和雙向升降壓控制器，支持GaN器件，能夠在寬輸入電壓范圍內調節輸出電壓，并具有高效率。
該器件提供一次性可編程(OTP)存儲器和I2C接口，可用于配置輸出電壓(VOUT)、VOUT斜率控制以及輸入和輸出恒流限制。MP4201適用于USB標準功率范圍(SPR)和擴展功率范圍(EPR)供電(PD)設計和高功率系統。
MP4201提供可選強制連續導通模式(FCCM)和自動脈沖頻率調制(PFM)/脈寬調制(PWM)。它還提供電池充電控制和可配置開關頻率(fSW)，并具有頻譜擴展(FSS)功能，可支持不同應用的靈活設計。
MP4201集成了電池充電周期控制和精確的電池電壓調節功能、預充電、恒流(CC)和恒壓(CV)充電、截止充電檢測和狀態指示功能。它還提供可配置輸入電流(IIN)和輸出電流(IOUT)過流保護(OCP)、用于保護電源的可配置VIN調節閾值，以及過溫關斷保護。
MP4201采用QFN-32(5x6mm)封裝。

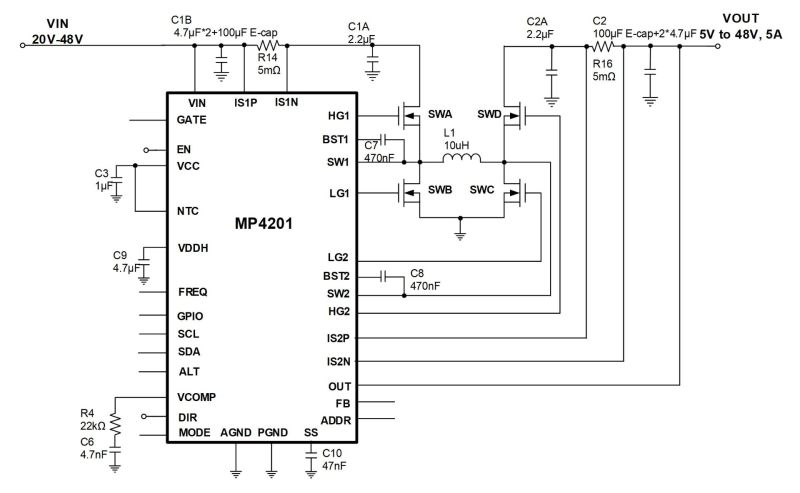

MP4201

產品特性和優勢
? 4開關雙向升降壓控制器
? 4.75V至100V工作輸入電壓(VIN)范圍
? 外部反饋(FB)支持高達100V的輸出電壓(VOUT )，內部FB支持3.2V至85.12V的VOUT范圍(20mV/步)
? 1μA的啟用(EN)關斷靜態電流(IQ )
? I2C操作關閉時具有100μA IQ
? 可配置輸入電流(IIN)和連續輸出電流(IOUT)限制，0.5A至25A范圍(50mA)
? 支持1mΩ采樣電阻，可測量25A電流
? 支持USB供電(PD)標準功率范圍(SPR)可編程電源(PPS)和擴展功率范圍(EPR)可調電壓電源(AVS)
? 200kHz、400kHz、600kHz或1MHz開關頻率(fSW)，帶頻譜擴展(FSS)功能和SYNC頻率(fSYNC)輸入
? 可選脈沖頻率調制(PFM)或強制連續導通模式(FCCM)
? 支持5V GaN柵極驅動器(可選10V柵極驅動器)
? 驅動器具有1.75A峰值拉電流和4.5A峰值灌電流能力
? 通過一次性可編程(OTP)存儲器可配置VIN欠壓鎖定(UVLO)電壓
? 可配置VOUT過壓保護(OVP)
? 可配置輸入調節閾值，用于最大功率點跟蹤(MPPT)功能
? 系統功能：
– 帶狀態指示的電池充電周期控制
– 帶中斷功能的 I2C接口
– 過流保護(OCP)、OVP、電源正常(PG)、負溫度系數(NTC)和過溫關斷中斷
– 10位模數轉換器(ADC)讀取功能，包括VIN、IIN、VOUT、IOUT和溫度數據
? 采用QFN-32(5x6mm)封裝

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋芯源半導體全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋QUECTEL, BEKEN, elmos, Nation, HiTrendtech等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
