一. 國際行業標準

血壓監測設備的主要國際標準

1.血壓監測設備的標準主要有IEC60601系列標準，其中IEC60601-1-2是醫療電氣設備電磁兼容性的關鍵標準，對設備在電磁環境中的正常工作以及不干擾其他設備的能力做出了明確規范。

2.ISO11073-10407標準，聚焦于健康信息學中個人健康設備通信里血壓監測儀的設備專業化要求，確保不同血壓監測設備之間通信的兼容性和穩定性，方便醫療數據的準確傳輸和共享。

3.美國電氣與電子工程師協會(IEEE)制定的IEEE11073-10407標準，同樣在健康信息學個人健康設備通信的設備專業化-血壓監測儀領域發揮重要作用，為血壓監測儀的技術實現和功能規范提供了依據。

二. 國家行業標準

國內血壓監護儀遵循的標準規范

國內的血壓監護儀標準與國際接軌，同時也結合了國內的實際需求和醫療環境特點

·

YY9706.234-2021《醫用電氣設備 第2-34部分:有創血壓監護設備的基本安全和基本性能專用要求》，對有創血壓監護設備的基本安全和基本性能進行了嚴格規定，確保設備在臨床使用中的安全性和有效性。

·YY0505標準是中國對醫用電氣設備的EMC要求，它基本與國際通用的IEC60601-1-2一致，涵蓋了靜電放電抗擾度、射頻輻射抗擾度、電快速瞬變脈沖群抗擾度等多個關鍵測試項目，保證設備在復雜電磁環境下穩定工作的同時，不對周圍其他設備產生干擾。

三. 行業標準里涉及到的EMC測試相關要求

EMC測試項目及重要性

·靜電放電抗擾度測試

測試要求血壓監護儀在遭受靜電放電時，仍能保持正常工作狀態，不出現數據錯誤、死機、重啟等異?，F象，在日常生活中，人體與設備接觸時可能產生靜電放電，若監護儀不滿足該測試要求，就可能導致測量數據不準確，影響醫生對患者病情的判斷。

·射頻輻射抗擾度測試

測試旨在檢驗設備在射頻輻射環境下的抗干擾能力；醫院中存在各種無線通信設備，如Wi - Fi、藍牙設備等，它們產生的射頻輻射可能會干擾血壓監護儀的正常工作。通過該測試，確保監護儀在這樣的環境中能穩定運行，準確測量患者的血壓數據。

·電快速瞬變脈沖群抗擾度測試

測試要求設備在承受電快速瞬變脈沖群干擾時，不出現功能故障。在醫院的電氣環境中，電機的啟動、開關的通斷等都可能產生電快速瞬變脈沖群，符合該測試要求的監護儀能夠有效抵御這些干擾，保障測量的準確性和穩定性。

·傳導發射測試

測試用于限制血壓監護儀通過電源線或信號線向外部傳導電磁干擾的強度。如果設備的傳導發射超標，可能會影響同一電氣網絡中的其他設備正常工作，所以通過該測試，能確保監護儀不會對周圍的醫療設備、電氣系統等造成傳導干擾。

·輻射發射測試

測試規定了設備向周圍空間輻射電磁能量的限值。血壓監護儀在工作時會產生一定的電磁輻射，若輻射發射超出標準限值，可能會干擾附近的其他電子設備，甚至對患者和醫護人員的身體健康產生潛在影響，因此通過該測試可保障醫療環境的電磁兼容性。

四. 血壓監護儀的EMC電磁兼容:

5大痛點

痛點一:抗擾度不足(射頻)

痛點表現：

·設備在醫療環境中易受其他高頻設備（如手機、Wi-Fi、手術電刀）干擾，導致測量誤差、屏幕閃爍或死機。

·設備在MRI室或大型變壓器附近時，壓力傳感器輸出漂移(如示值誤差超±5mmHg)。

典型場景：

·ICU或手術室中，監護儀因電刀干擾顯示異常血壓值。

原因：

·射頻抗擾度(如YY0505/IEC60601-1-2標準中的射頻場抗擾度測試未通過)。

·未對霍爾元件或模擬信號鏈采取磁屏蔽措施。

IEC60601-1-2:2014(對應YY0505-2012)第 6.8.3.3條

測試依據：IEC61000-4-6(頻率范圍 150kHz–80MHz)

IEC 60601-1-2 第 6.8.3.2 條(參考 IEC 61000-4-8)

痛點二:傳導發射超標

痛點表現：

·設備電源線或信號線傳導的電磁噪聲超標，影響同一電網下的其他設備(如心電圖機、輸液泵)。

典型場景：

·多設備并聯使用時，血壓監護儀引發系統誤報警,設備在Wi-Fi(2.4GHz)、手機(900MHz/1.8GHz)或醫療射頻設備(如電外科設備)附近時，屏幕花屏、血壓數值跳變。

原因：

·電源濾波設計不足或接地不良。

痛點三:靜電放電(ESD)失效

痛點表現：

·

接觸設備按鍵或接口時，靜電導致程序崩潰或硬件損壞。

典型場景：

·

醫護人員操作時觸發放電，設備重啟或數據丟失。

原因：

·外殼絕緣設計缺陷或未通過IEC 61000-4-2標準測試(如空氣放電±8kV失敗)。

IEC60601-1-2第6.8.3.1條(依據IEC61000-4-2，接觸放電±6kV/空氣放電±8kV)。

痛點四:輻射發射超標

痛點表現：

設備自身電磁輻射干擾其他設備，或無法通過監管檢測(如FDA或CE認證)。

典型場景：

輻射頻段(如30MHz-1GHz)超出限值，導致整機認證失敗。

原因：

PCB布局不合理或屏蔽措施不足(如電機驅動電路未隔離)。

IEC 60601-1-2:2014 第 6.8.3.4 條(對應 YY 0505 第 36.202.4 條)。

測試依據：IEC 61000-4-3(頻率范圍 80MHz–2.7GHz，嚴酷等級 3V/m，重癥監護設備需 10V/m)。

痛點五:快速瞬變脈沖群(EFT/Burst)耐受性差

痛點表現：

電網波動(如設備啟停)引發血壓監護儀誤觸發或測量中斷。

典型場景：

醫院中央空調啟動時，設備頻繁重啟。

原因：

電源電路或信號線未做瞬態抑制(未通過IEC61000-4-4測試)。

電源模塊未設計瞬態抑制電路(缺少壓敏電阻和TVS)。

標準條款：

IEC60601-1-2第6.8.3.5條(依據IEC61000-4-4，電源線±2kV/信號線±1kV)。

五.電路設計對于EMC的解決方案

標準中的關鍵限值要求

屏蔽設計

·

在血壓監護儀的外殼設計上，使用金屬材料或具有屏蔽性能的復合材料，形成有效的電磁屏蔽層，阻擋內部電磁輻射泄漏到外部環境，同時防止外部電磁干擾進入設備內部。比如，采用鋁合金外殼，不僅具有良好的屏蔽性能，還能保證設備的結構強度。

·對內部電路板進行局部屏蔽，針對容易產生電磁干擾的關鍵電路模塊，如電源模塊、射頻模塊等，使用金屬屏蔽罩進行隔離，減少模塊之間的電磁耦合干擾。

濾波電路設計

·在電源輸入端和信號輸入端分別設計合適的濾波器

·低通濾波器

·高通濾波器

·帶通濾波器等

·濾除電源和信號中的高頻干擾成分

·

保證輸入到設備的電源和信號的純凈度

電路節點

1.AC/DC電源(反激式)輸出12V

2.Buck轉換器(3.3V/5V)輸入12V，輸出5V

3.MCU(STM32等)輸入5V，并輸出控制信號(GPIO)和接收ADC信號

4.壓力傳感器 (惠斯通電橋) 輸出差分信號

5.儀表放大器(INA128)輸入差分信號，輸出放大后的信號

6.濾波電路 輸入放大信號，輸出濾波后的信號到ADC

7.ADC(16/24位)輸入濾波信號，輸出數字信號到MCU

8.H橋驅動器(DRV8871)輸入來自MCU的GPIO(PWM)信號，輸出驅動充氣泵

9.充氣泵(DC電機)由H橋驅動器驅動

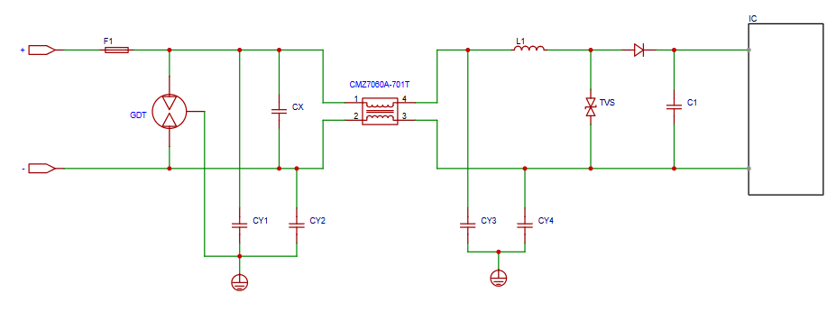

AC電源接口EMC及可靠性設計

AC 電源接口：

用于連接外部220V交流輸入。

DC電源接口EMC及可靠性設計

DC電源接口：

用于連接外部電源適配器(如5V/12V直流輸入)，部分芯片支持通過 USB 供電。

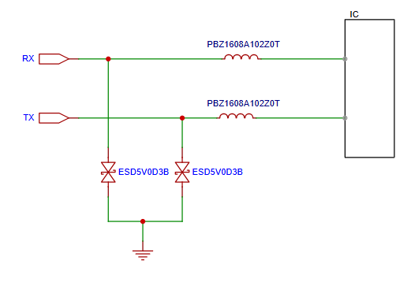

GPIO/ UART/ I2C接口 EMC及熱插拔可靠性設計

GPIO/ UART/ I2C接口 EMC及熱插拔可靠性設計

GPIO接口(通用輸入輸出)：用于連接傳感器、執行器等外設，支持自定義編程控制。

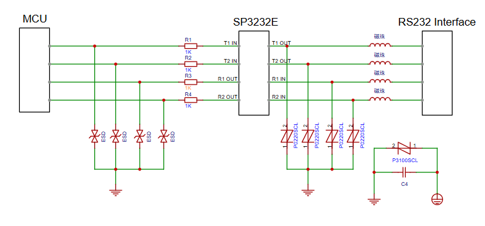

RS232轉TTL(SP3232E)接口EMC及熱插拔可靠性設計

RS232接口:

常用的串行通信接口之一，RS232適用于短距離設備互聯(如打印機、鼠標等)，且需通過電平轉換芯片(如 SP3232E)適配不同邏輯電平；此處用于連接老式醫用打印機，一般速率115.2kbps。

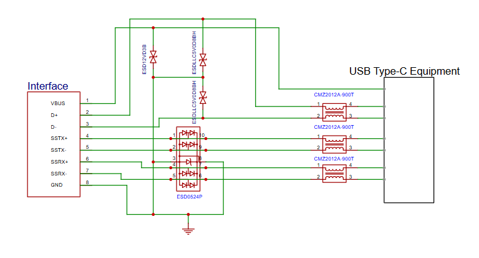

USB-TYPE-C PD(支持9V/2A快充)EMC及熱插拔可靠性設計

USB-Type-C接口：

USB接口具有高速數據傳輸能力，具備即插即用特性，方便用戶隨時連接和更換設備，提高機器使用的便捷性，在各類機器應用場景中發揮著關鍵作用；如高速數據傳輸(如基因序列數據、質譜原始數據)，測序儀、質譜儀；并且所有接口需通過YY 0505(醫用電氣設備EMC標準)測試，所以共模抑制顯的十分重要。

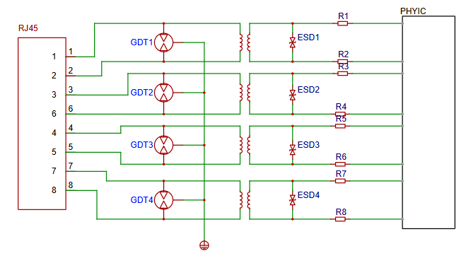

以太網接口EMC及熱插拔可靠性設

以太網接口:

支持有線網絡連接；以太網接口為機器提供穩定的網絡連接，支持遠程控制和數據交互。通過以太網，機器可實時上傳工作數據至云端，接受遠程指令，實現智能化遠程操作；其傳輸速率可達1000Mbps甚至更高，滿足機器在自動化、智能化等領域對高速、穩定數據傳輸的需求。

HDMI接口EMC及熱插拔可靠性設計

HDMI接口:

用于連接顯示器輸出視頻信號。

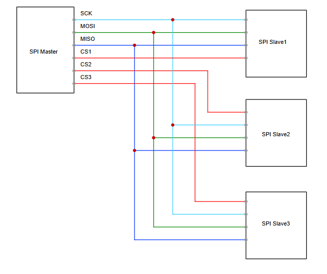

SPI接口EMC及熱插拔可靠性設計

SPI接口：

高速串行通信接口，用于連接顯示屏等。

ECG導聯插座

Electrocardiogram, ECG 連接人體電極的關鍵接口，用于采集心電信號，IEC60601-2-25：ECG設備專項標準。

END
