可編程線性霍爾傳感器在兩點精準位移標定中通過設定磁場強度與輸出電壓的線性關系，結合溫度補償和參數固化技術，可實現微米級位移的精確測量，其核心原理、標定流程及關鍵技術如下：

一、核心原理：霍爾效應與線性輸出

霍爾效應基礎

當電流通過置于磁場中的半導體材料時，載流子受洛倫茲力偏轉，在垂直于電流和磁場的方向產生電勢差（霍爾電壓 VH?），其大小與磁場強度 B 成正比：

VH?=KH??IC??B

其中 KH? 為霍爾常數，IC? 為控制電流。線性霍爾傳感器通過優化材料與結構，使輸出電壓 Vout? 與 B 呈嚴格線性關系。

位移-磁場-電壓轉換

在位移標定中，磁鐵與霍爾傳感器相對運動導致磁場強度 B 變化，進而 Vout? 隨位移線性變化。例如：

單磁鐵方案：磁鐵移動時，B 非線性變化，導致 Vout? 在近端靈敏度高、遠端靈敏度低（如0-1mm位移變化1V，5-6mm僅變化0.1V）。

雙磁鐵對置方案：兩顆同極性磁鐵（如南極對南極）間隔6mm，中間磁場梯度均勻?；魻杺鞲衅髟谥虚g移動時，Vout? 與位移成嚴格線性關系，覆蓋范圍可達6mm，精度達微米級。

二、兩點標定流程：參數固化與線性映射

標定點選擇

關鍵點1（零點）：磁場強度 B1?=0（如磁鐵對稱中心），對應輸出電壓 Vout1?=Vmid?（電源電壓一半）。

關鍵點2（滿量程點）：磁場強度 B2? 對應最大位移（如6mm），輸出電壓 Vout2? 由傳感器量程決定（如5V）。

參數計算與固化

斜率與截距計算：

傳感器根據兩點坐標 (B1?,Vout1?) 和 (B2?,Vout2?) 自動計算線性方程：
Vout?=S?B+V0?
其中 $ S $ 為斜率（靈敏度），$ V_0 $ 為截距。

參數寫入EEPROM：計算結果存入傳感器非易失性存儲器，通過EEPROM固化參數，確保斷電后參數不丟失。

溫度補償技術

溫度系數（TC）標定：根據磁鐵材料（如釹鐵硼NdFeB的TC為-1100 ppm/°C）設置補償值，消除溫度對磁場強度的影響。

動態補償算法：部分傳感器支持實時溫度采樣，通過內置算法動態調整輸出，確保全溫范圍內精度。

三、關鍵技術優勢

高精度與線性度

雙磁鐵對置方案可實現6mm行程內線性度達1-5微米，滿足精密位移測量需求。

傳感器內置溫度補償和線性化處理，消除非線性誤差和熱漂移。

靈活性與可編程性

支持兩點或三點標定，三點標定可優化非線性區域，但會犧牲兩點線性度。

通過編程器和軟件實現參數動態調整，適應不同應用場景。

非接觸式測量與耐久性

霍爾傳感器無機械接觸，避免磨損和老化問題，壽命遠超傳統接觸式傳感器。

抗污染能力強，適用于油污、灰塵等惡劣環境。

四、典型應用案例

電子油門踏板

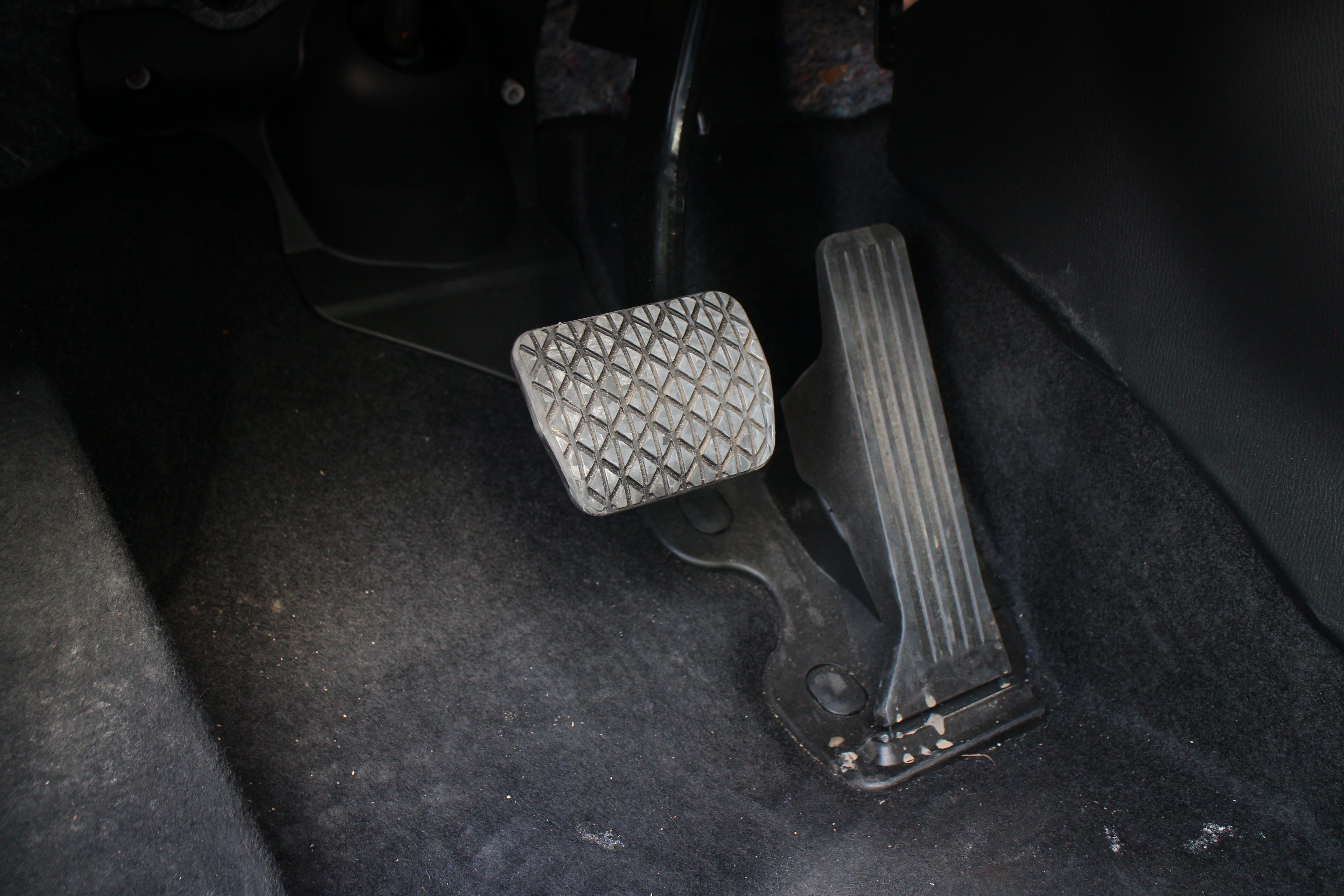

踏板聯動磁鐵旋轉，霍爾傳感器檢測磁場變化并輸出電壓，ECU根據電壓計算踏板角度，實現精準節氣門控制。

兩點標定確保踏板全行程內線性輸出，提升駕駛響應速度。

直線位移測量

在數控機床、3D打印機中，雙磁鐵對置方案結合線性霍爾傳感器，實現微米級位移反饋，提升加工精度。

壓力與力測量

通過彈性元件將壓力轉換為位移，再由霍爾傳感器檢測位移并輸出電壓，實現壓力的非接觸式測量。
