在如今的音頻設備領域，一款性能穩定、功能豐富且適配性強的音頻功率放大器，是提升設備音質、保障使用體驗的關鍵核心部件。HT8691 作為一款內置 BOOST 升壓模塊的 D 類音頻功率放大器，憑借其獨特的設計和出色的性能，在各類便攜式及家用音頻設備中占據了重要地位，接下來我們將從其核心功能、具體參數、實用特性到廣泛應用，逐步深入了解這款放大器的優勢所在。

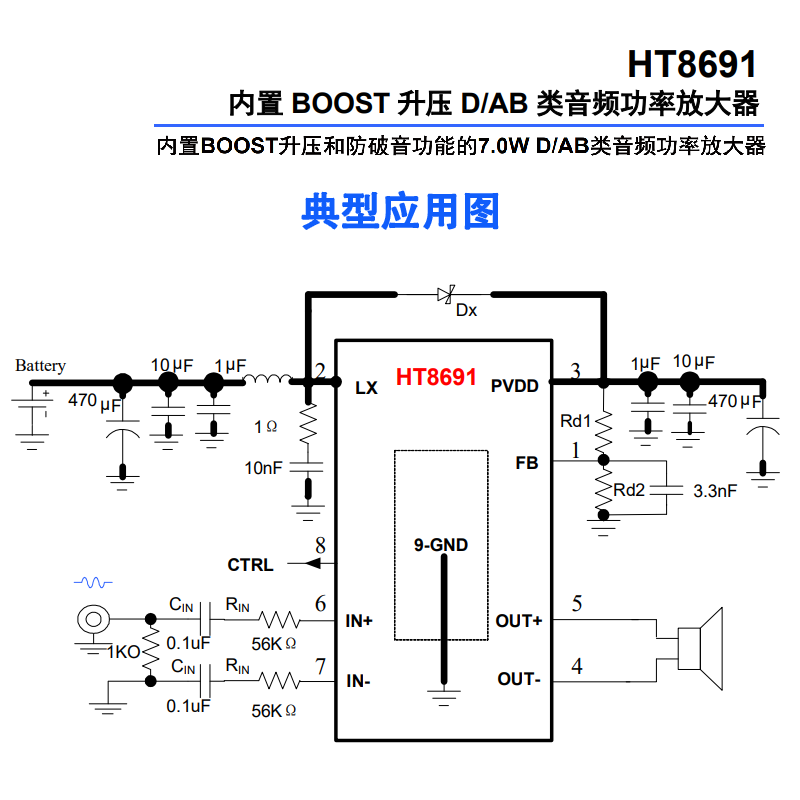

首先，HT8691 最基礎且核心的優勢在于其內置的 BOOST 升壓模塊。這一模塊不僅為放大器的功率輸出提供了有力支撐，還具備極高的靈活性 —— 通過外置電阻即可輕松調節升壓值。即便在鋰電池供電的常見場景下，它也能展現出出色的功率表現：當升壓至 6.5V 時，在 10% THD+N（總諧波失真加噪聲）、4Ω 負載的條件下，能夠連續輸出 5.5W 的功率；若將升壓值調整至 7V，搭配 3Ω 負載，連續輸出功率更是可達到 7.0W。同時，它還支持通過外部設置來調節 BOOST 輸出電壓，這一設計讓它能夠根據不同設備的供電需求和功率要求，靈活適配多種使用場景，為設備開發者提供了更多的調試空間。

在保障音質和設備安全方面，HT8691 更是具備一項突出特點 —— 防削頂失真（ACF）輸出控制功能。在音頻播放過程中，輸入的音樂、語音信號若幅度過大，很容易導致輸出信號出現削頂失真，也就是我們常說的 “破音”，這不僅會嚴重影響聽音體驗，長期下來還可能對揚聲器造成損害；此外，BOOST 升壓電壓下降時，也可能引發輸出削頂問題。而 HT8691 的 ACF 功能能夠精準檢測到這些可能導致失真的情況，并及時進行抑制，同時還能自適應地應對 BOOST 升壓電壓下降帶來的影響。這一功能不僅顯著提升了音質，讓用戶享受到更清晰、流暢且舒適的聽音體驗，更從根本上保護了揚聲器免受過載損壞，延長了音頻設備的使用壽命。值得一提的是，芯片還貼心地設置了 ACF-Off 模式，方便用戶在特定需求下靈活切換功能狀態。

考慮到不同使用場景下的干擾問題，HT8691 還設計了 AB 類和 D 類自由切換的功能。D 類功放雖然具備高效節能的優勢，但在部分場景中可能會受到 EMI（電磁干擾）的困擾，影響設備的正常運行和音質表現。此時，用戶可隨時將 HT8691 切換至 AB 類音頻功放模式，有效規避 EMI 干擾帶來的問題，確保設備在不同環境下都能穩定工作，兼顧了效率與穩定性。

在簡化電路設計、降低成本方面，HT8691 同樣表現亮眼。它內部集成了免濾波器數字調制技術，這一技術的應用使得放大器能夠直接驅動揚聲器，無需額外搭配濾波網絡。同時，該技術還能最大程度地減小脈沖輸出信號的失真和噪音，在保障音質的前提下，大幅減少了外部元器件的使用數量。更少的元器件不僅節省了系統空間，讓設備能夠設計得更小巧便攜，也降低了整體的生產成本，對于追求高性?xún)r(jià)比的便攜式音頻設備應用而言，無疑是理想之選。

除了上述核心功能外，HT8691 還內置了多項實用的保護與節能功能，進一步提升了設備的可靠性和使用便利性。其內置的關斷功能能夠?qū)⒋龣C(jī)電流最小化，有效降低設備在閑置狀態下的功耗，延長電池續航時間，尤其適合便攜式設備；同時，芯片還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。當設備出現輸出端電流過大、芯片內部溫度過高或電源電壓欠壓等異常情況時，這些保護功能會迅速啟動，及時切斷危險電路或調整工作狀態，避免芯片和整個音頻設備因異常情況而損壞，極大地提升了設備的使用壽命和使用安全性。

從具體性能參數來看，HT8691 的輸出功率覆蓋了多種常見需求：在 VBAT（電池電壓）為 4.2V、PVDD（升壓后電壓）為 6.5V、RL（負載電阻）為 4Ω、THD+N 為 10% 的條件下，輸出功率為 5.5W；在 VBAT=4.2V、PVDD=7.0V、RL=3Ω、THD+N=10% 時，輸出功率達 7.0W；而當 VBAT=4.2V、PVDD=6.5V、RL=8Ω、THD+N=10% 時，輸出功率為 3.0W。在電源適配范圍上，升壓輸入 VBAT 支持 2.5V 至 5.5V，升壓輸出 PVDD 則可從 VBAT 調節至 7.5V，廣泛的電壓適配范圍讓它能夠兼容多種不同規格的電源供電，進一步擴大了其應用場景。此外，HT8691 采用無鉛封裝的 SOP8L-PP 封裝形式，符合環保要求，同時也便于在電路板上進行安裝和焊接，適配各類設備的生產制造流程。

憑借著豐富的功能、出色的性能和廣泛的適配性，HT8691 的應用場景極為多樣，幾乎涵蓋了當前市面上主流的音頻相關設備。在便攜式音頻設備中，它可用于藍牙音箱、便攜式音箱、擴音器，為用戶提供清晰響亮的音質；在與數碼產品搭配的設備中，iphone/ipod/ipod docking、MP4、導航儀、平板電腦、筆記本電腦、便攜式游戲機等，都能通過搭載 HT8691 提升音頻輸出效果；即便在家用顯示設備領域，小尺寸 LCD 電視 / 監視器也可借助它優化聲音播放質量，滿足用戶在不同場景下的聽音需求。

綜上所述，HT8691 作為一款內置 BOOST 升壓模塊的 D 類音頻功率放大器，從靈活的升壓調節、出色的防失真控制，到便捷的工作模式切換、簡化的電路設計，再到全面的保護與節能功能，每一項特性都精準貼合了音頻設備的實際需求。其豐富的參數配置和廣泛的應用場景，更是讓它成為了音頻設備開發者的優質選擇，為各類音頻設備的音質提升和穩定運行提供了堅實保障，在提升用戶聽音體驗、延長設備使用壽命、降低生產制造成本等方面，都發揮著不可替代的重要作用。
