一、儲能系統并網要求

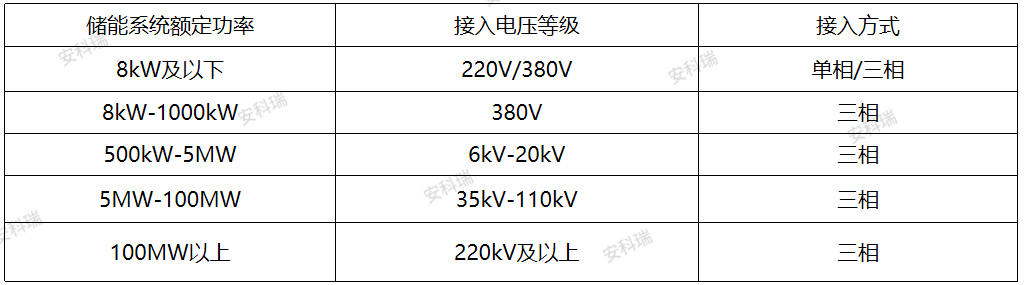

GB/T 36547-2018《電化學儲能系統接入電網技術規定》對不同容量的儲能系統并網電壓等級做了詳細的要求，電化學儲能系統接入電網的電壓等級應按照儲能系統額定功率、接入電網網架結構等條件確定，不同額定功率儲能系統接入電網電壓等級如下表所示：

二、10kV并網儲能系統

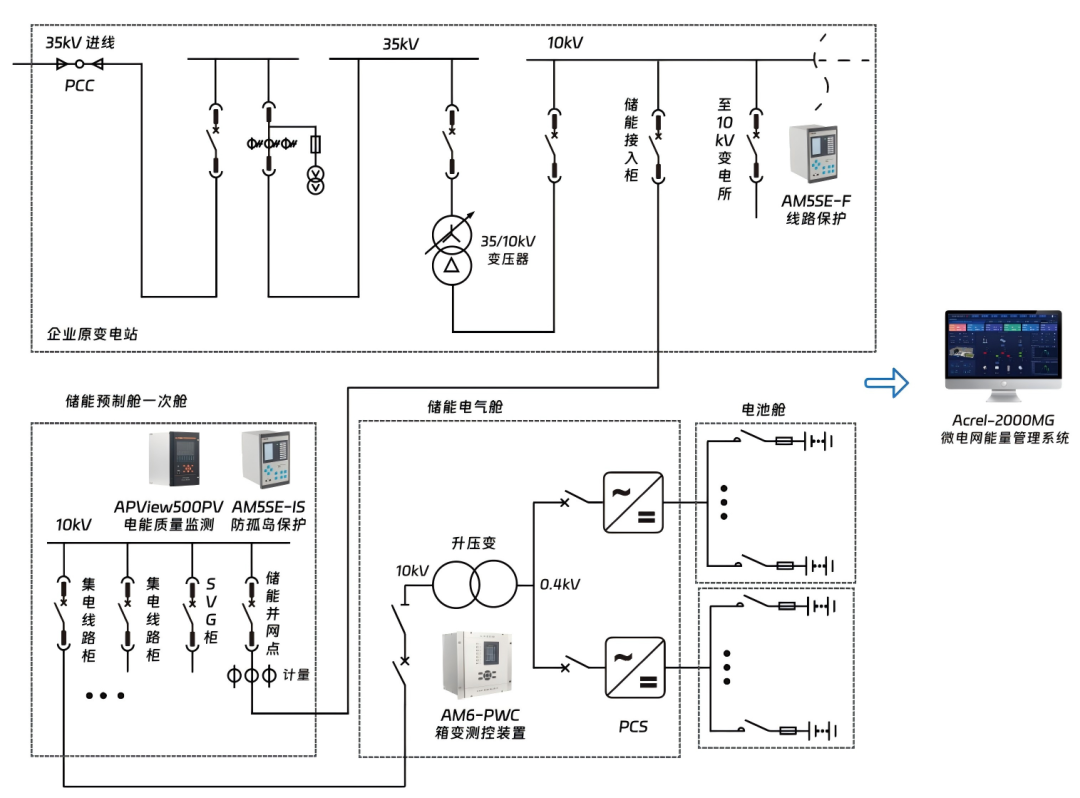

1.系統概述

儲能系統由電池艙、電氣艙、預制一次艙等組成，如果要求數據要上傳電網調度系統還需要增加二次艙，以放置微機保護、測控、穩控、通訊設備。

按照GB/T 36547-2018《電化學儲能系統接入電網技術規定》要求，儲能系統交流側匯流后通過變壓器升壓至10kV后并入企業內部配電網10kV母線，儲能系統交流側額定電壓可根據儲能系統功率確定，一般可選擇線電壓0.4kV、0.54kV、0.69kV、1.05kV、6.3kV、10.5kV等。

儲能系統的微機保護配置要求：儲能電站并網點配置防孤島保護，非計劃孤島時應在2s動作，將儲能電站與電網斷開。

儲能單元應具備絕緣監測功能，通過10（6）kV接入公用電網的儲能系統電能質量宜滿足GB/T19862要求的電能質量監測裝置。

2.10kV并網儲能配套產品

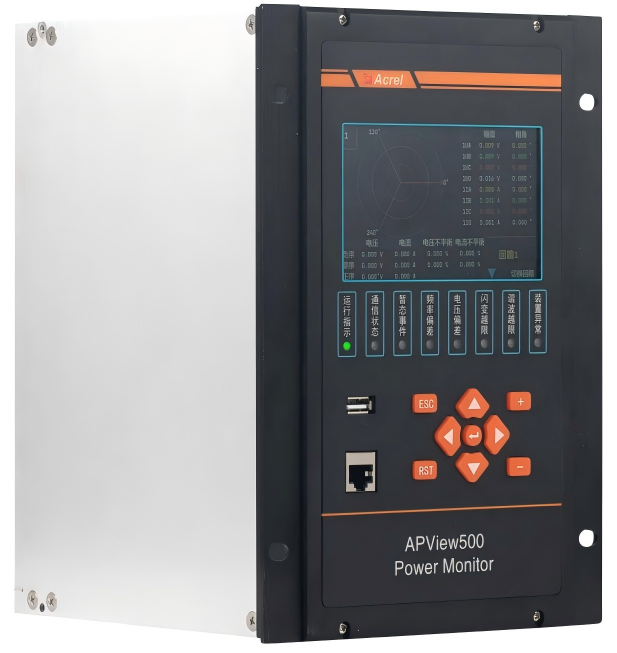

①APView500PV電能質量監測

根據《光伏發電站接入電力系統的技術規定》GB/T 19964的相關要求，光伏電站并網點應裝設滿足《電能質量檢測設備通用要求》GB/T 19862標準要求的A類電能質量在線監測裝置，且監測點應放置在并網點。對光伏電站可能引起的諧波、直流分量、電壓波動和閃變、三相不平衡度、注入電網直流分量進行在線監測，裝置具有通訊接口，具備遠傳電能質量數據功能，電能質量數據通過綜合業務數據網上傳至電能質量檢測主站。

《電能質量管理辦法（暫行）》中要求新（改、擴）建的新能源場站、10kV及以上電壓等級并網的分布式電源和新型儲能應當在接入電力系統規劃可研階段開展電能質量評估，配置電能質量在線監測裝置，采取必要的電能質量防治措施。

根據《電能質量評估技術導則 三相電壓不平衡》DL_T 1375接入公共連接點的每個用戶引該點負序電壓不平衡度允許值一般為1.3%，短時不超過2.6%。

根據《電能質量 供電電壓偏差》GBT12325

35 kV及以上供電電壓正、負偏差絕對值之和不超過標稱電壓的10%。

20 kV及以下三相供電電壓偏差為標稱電壓的士7%。

220 V單相供電電壓偏差為標稱電壓的+7%,-10%。

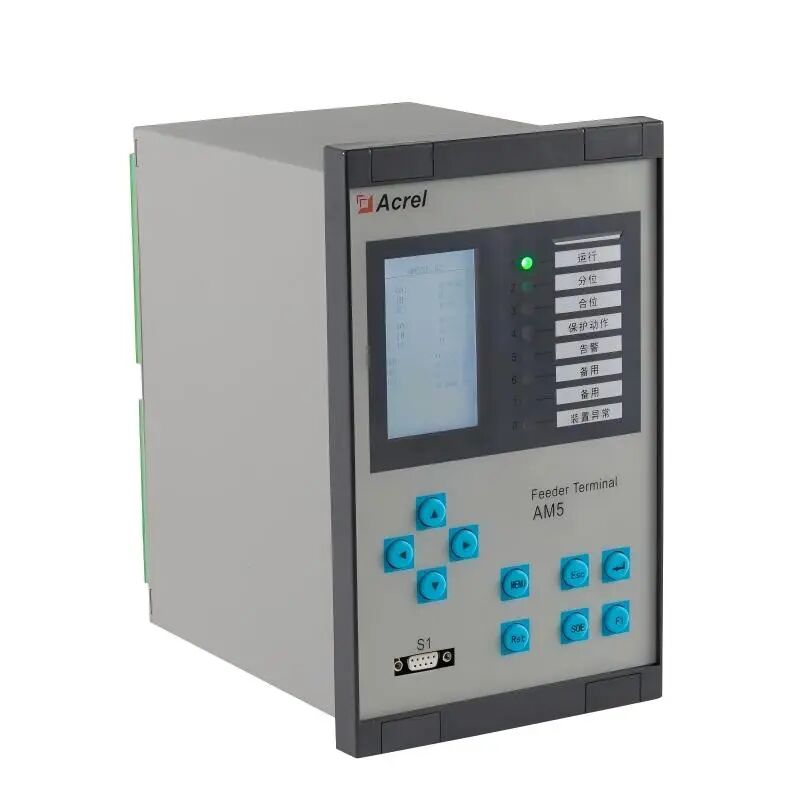

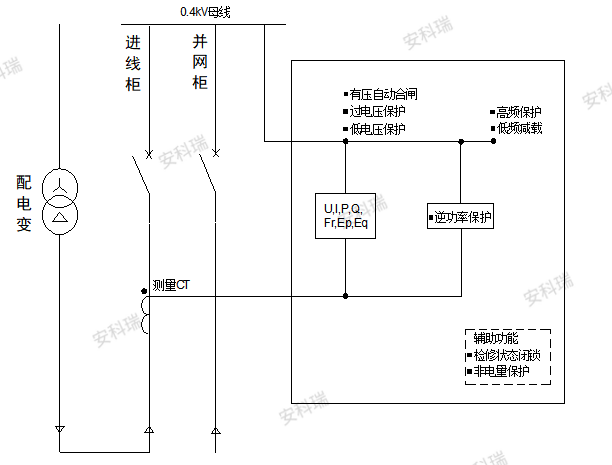

②防孤島保護裝置AM5SE-IS

AM5SE-IS防孤島保護裝置主要適用于光伏發電、燃?xì)獍l(fā)電、儲能等新能源并網供電系統，防止電網停電時分布式電源向電網送電。具有：逆功率保護、頻率保護（低頻減載/高頻保護）、頻率突變跳閘、有壓自動合閘、三段式過流保護（可經低電壓閉鎖、可帶方向閉鎖）、反時限過流保護（可經低電壓閉鎖）等保護功能

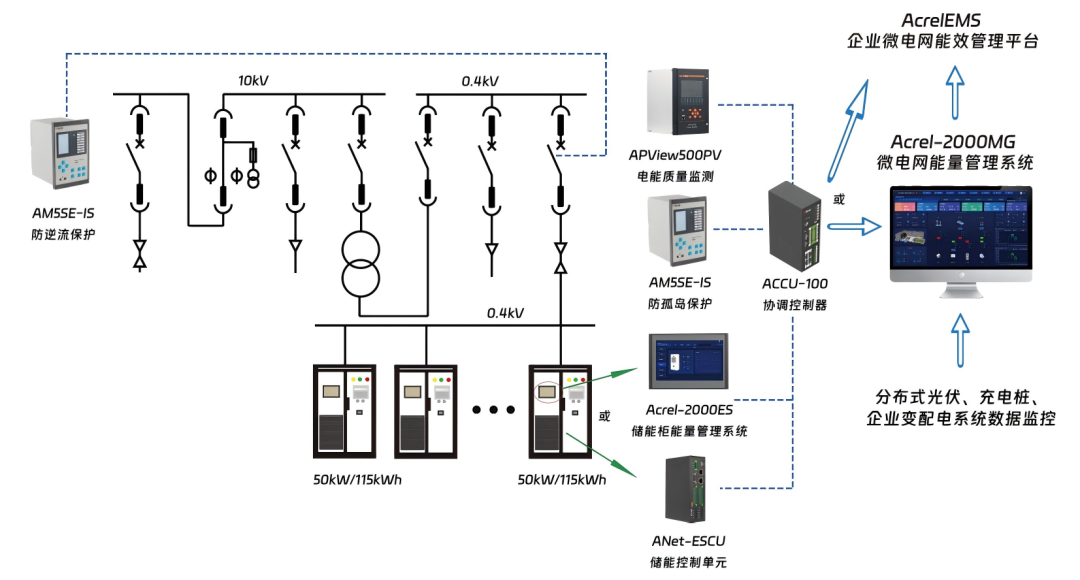

三、0.4kV并網儲能系統

1.系統概述

儲能系統的微機保護配置要求：儲能電站并網點配置防孤島保護，非計劃孤島時應在2s動作，將儲能電站與電網斷開。

儲能單元應具備絕緣監測功能，通過10（6）kV接入公用電網的儲能系統電能質量宜滿足GB/T19862要求的電能質量監測裝置。

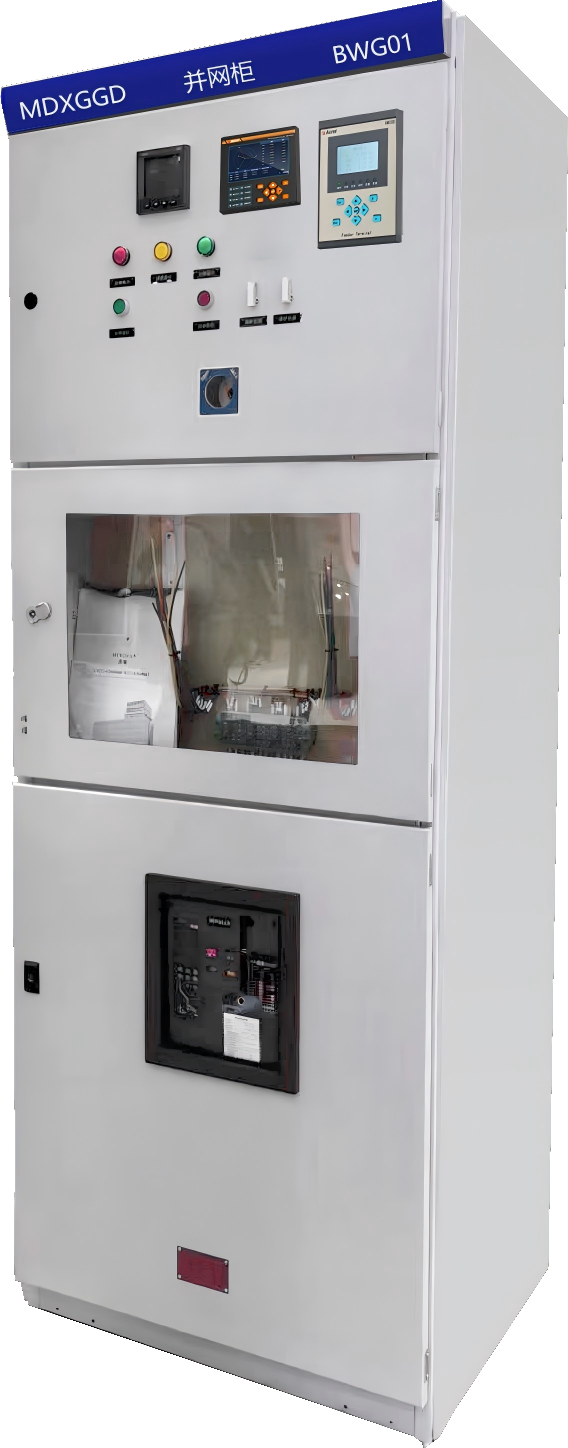

2.0.4kV并網儲能配套產品

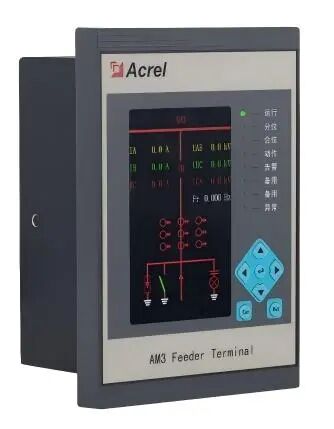

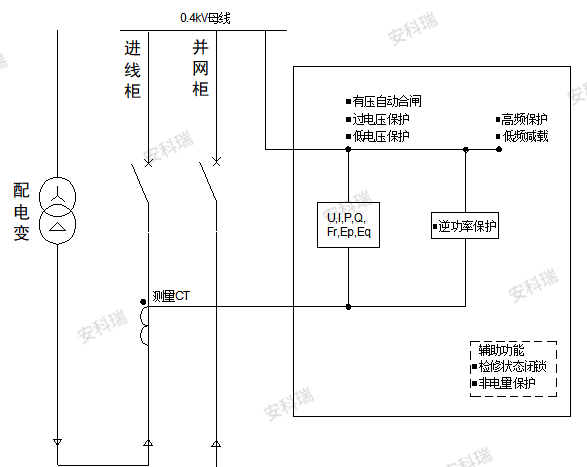

①防孤島保護裝置AM3-I

AM3-I 防孤島保護裝置主要適用于380V并網光伏發電、燃?xì)獍l(fā)電等新能源并網供電系統。

具有：失壓跳閘、有壓自動合閘等電壓保護；

具有：低頻減載/高頻保護等頻率保護；

具有：三段式過流保護、反時限等電流保護。

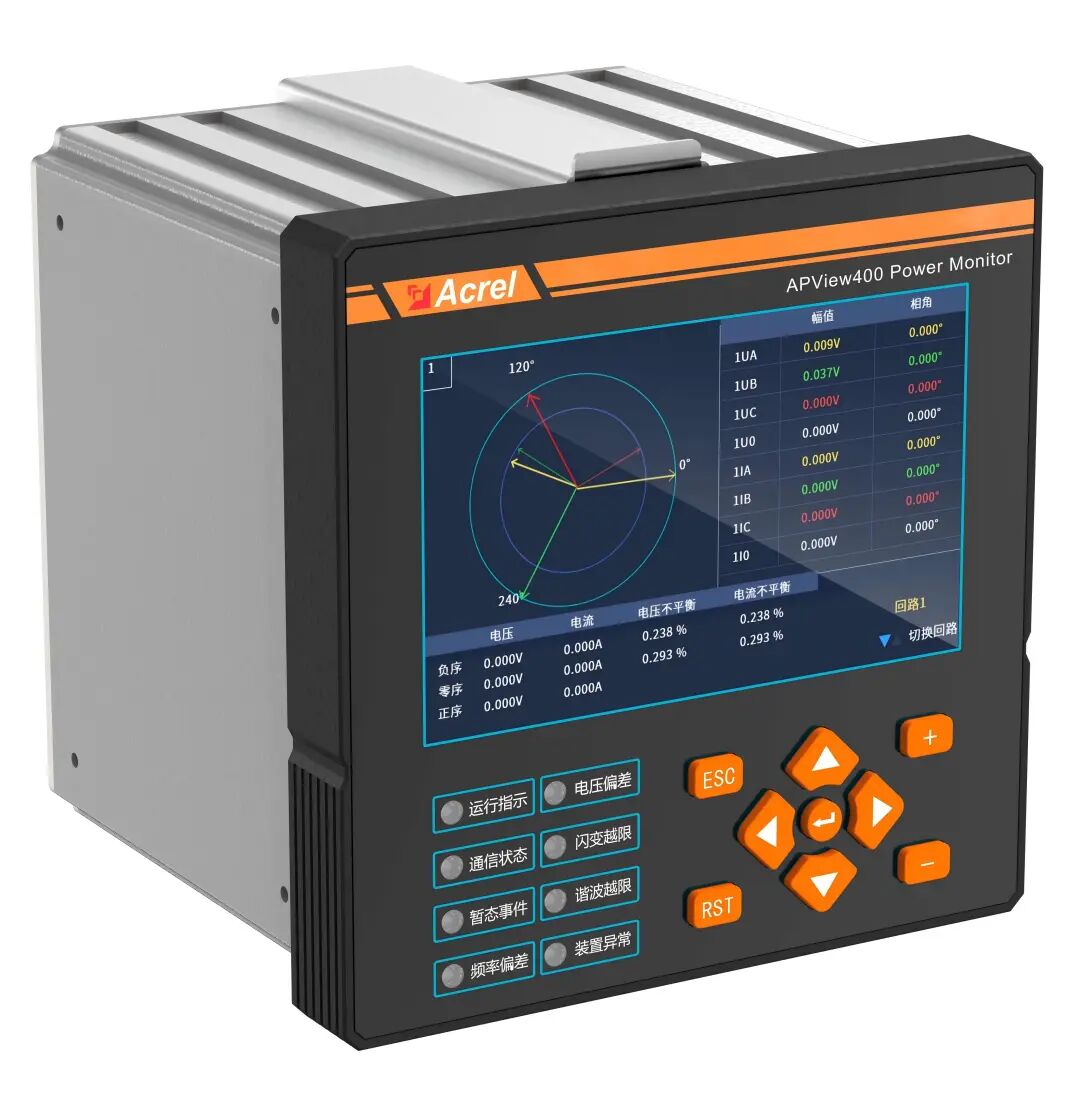

②電能質量在線監測裝置APView400

APView400滿足《電能質量檢測設備通用要求》GB/T 19862標準要求的A類電能質量在線監測裝置，適用于低壓光伏/儲能/風力發電等并網點電能質量監測。

主要監測功能

諧波監測：2-63次諧波、0.5-62.5次簡諧波

直流分量監測

電壓波動與閃變

三相不平衡

電壓偏差

頻率偏差

四、新能源配套產品

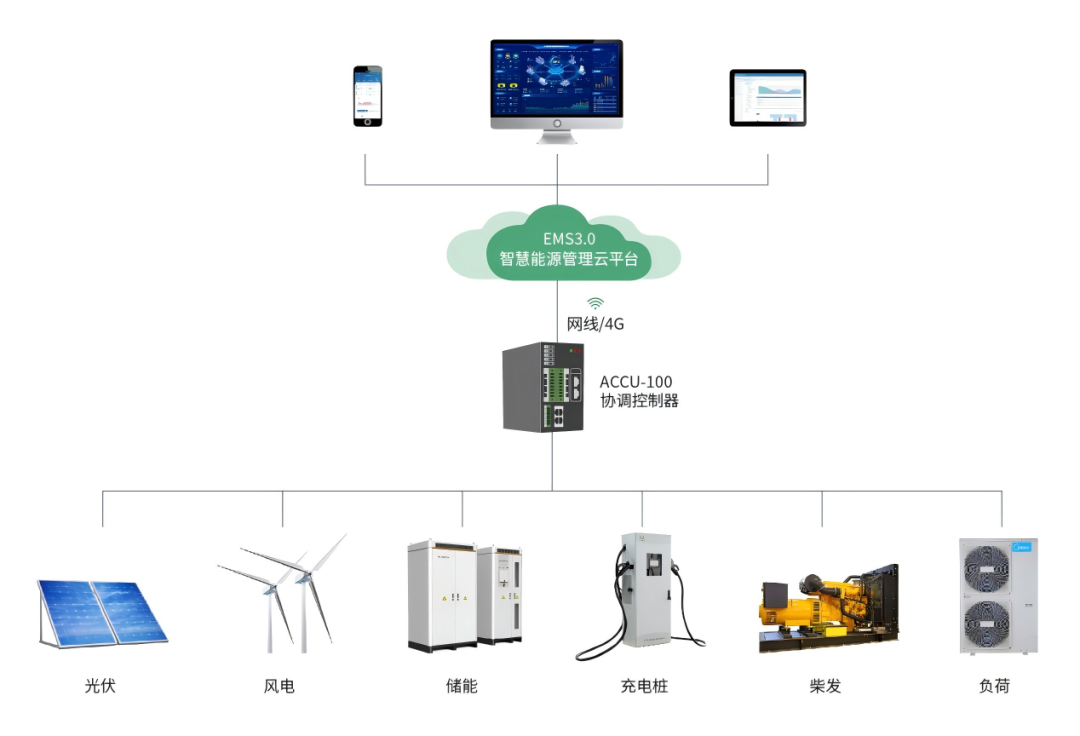

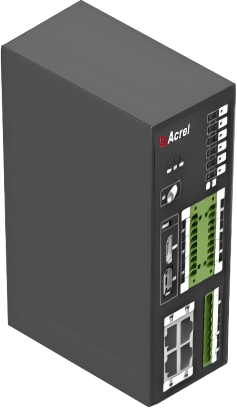

1.協調控制器ACCU-100

ACCU-100微電網控制器主要負責光、儲新能源電站的數據采集、本地控制策略以及云端數據的交互?？刂苾?chǔ)能設備、分布式能源、可調負荷設備的出力與電力需求，根據經濟效益模型在滿足調度的前提下，進行光儲置換，減少棄光。并與云端平臺進行交互，響應云端策略配置。

2.儲能直流絕緣監測配套產品

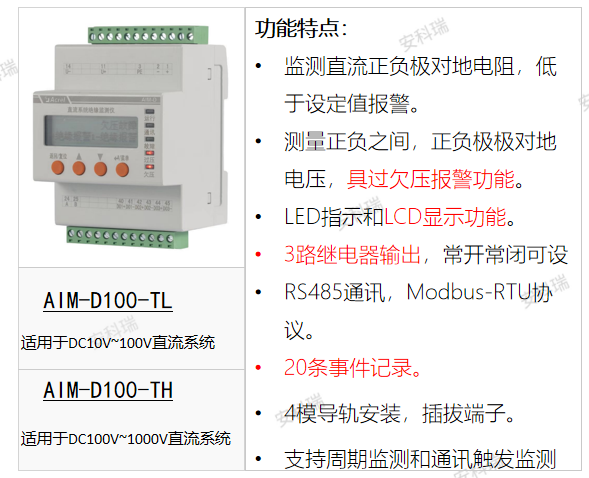

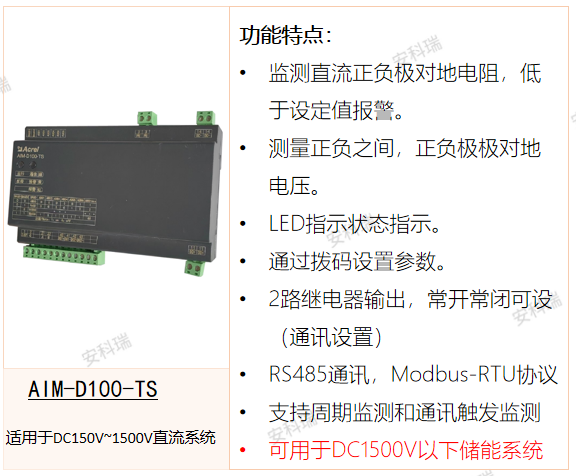

①AIM-D100-T系列通用型直流絕緣監測儀

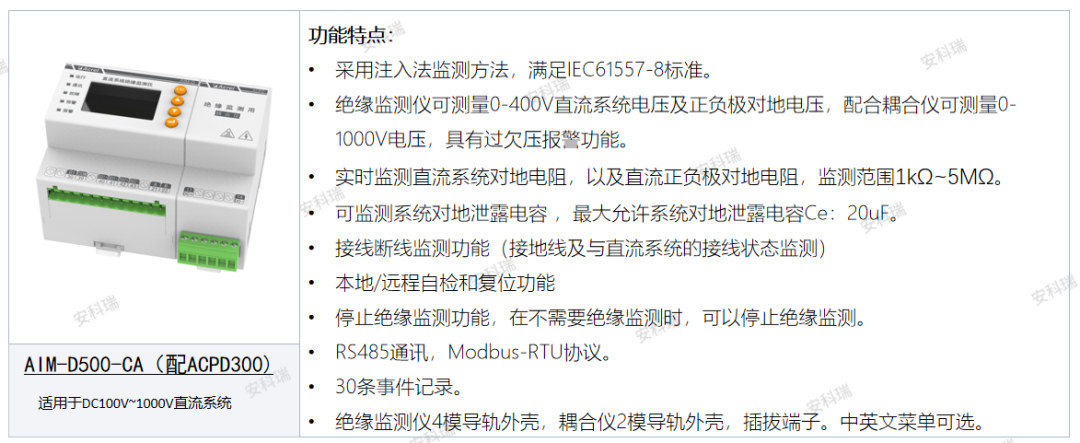

②AIM-D500-CA直流絕緣監測儀（配ACPD300耦合儀）

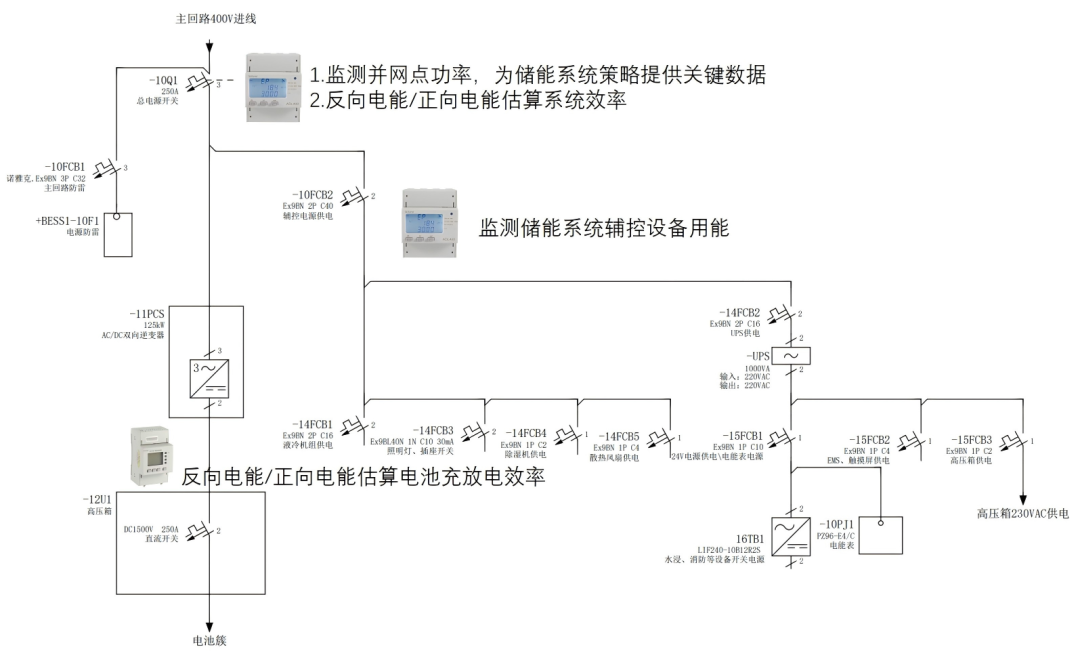

3.儲能系統計量

實時監測：準確測量和記錄儲能系統的電能輸入和輸出，包括電壓、電流、功率、能量等關鍵參數。

雙向計量：能夠分別記錄從電網到儲能系統以及從儲能系統到電網的電能流動，實現雙向計量。

效率評估：支持1500V高壓直流側計量，適配大容量?jī)?chǔ)能系統需實時監測充放電效率(客戶后臺計算，與BMS比對)

負載管理：根據能表數據，合理調配儲能系統的充放電時間和功率，平衡系統負載，提升系統穩定性和效率。

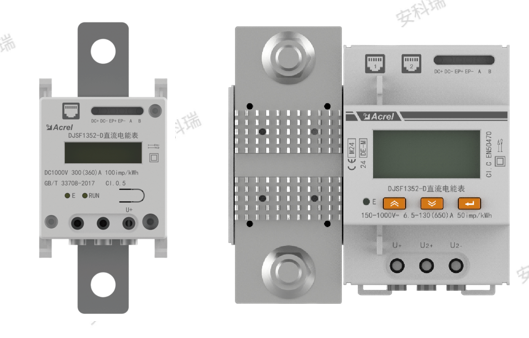

①直流計量?jī)x表

直流電能表

DJSF1352-D300(600)

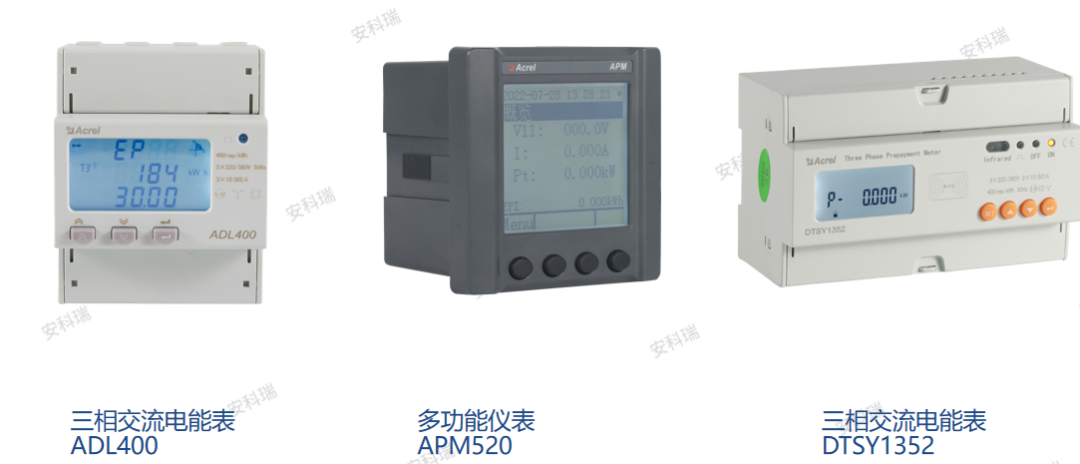

②交流計量?jī)x表

五、微電網能量管理 軟件功能

1.Acrel-2000MG能量管理系統

2.儲能柜能量管理系統

①儲能柜能量管理

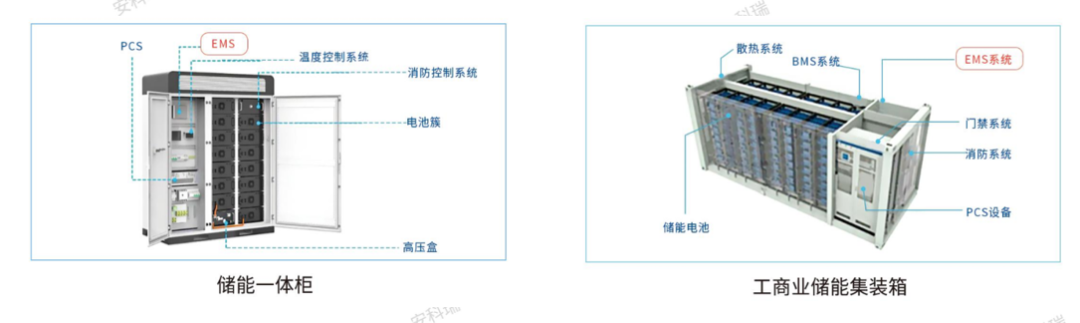

安科瑞Acre1-2000ES儲能柜能量管理系統針對單體儲能柜的管理，具有完善的儲能監控與管理功能,涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息,實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表等功能。在高級應用上支持能量調度,具備計劃曲線、削峰填谷、需量控制、備用電源等控制功能。既可以用于儲能一體柜,也可以用于小型儲能集裝箱,是專門用于設備管理的一套軟件系統平臺，主要應用于儲能一體柜或工商業儲能集裝箱。

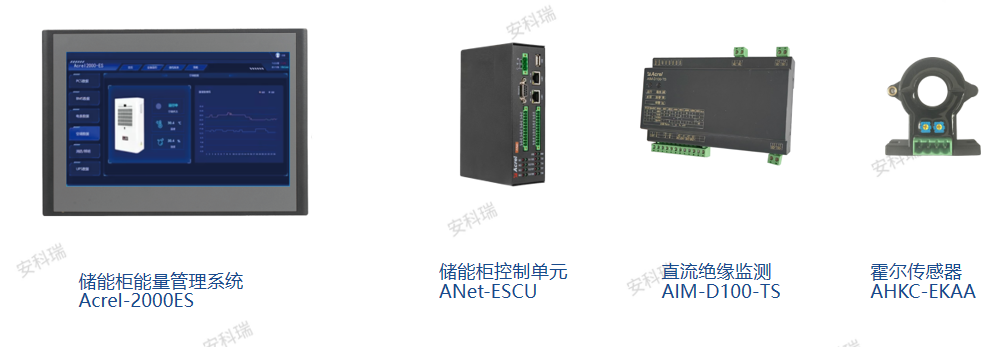

②儲能柜配套產品

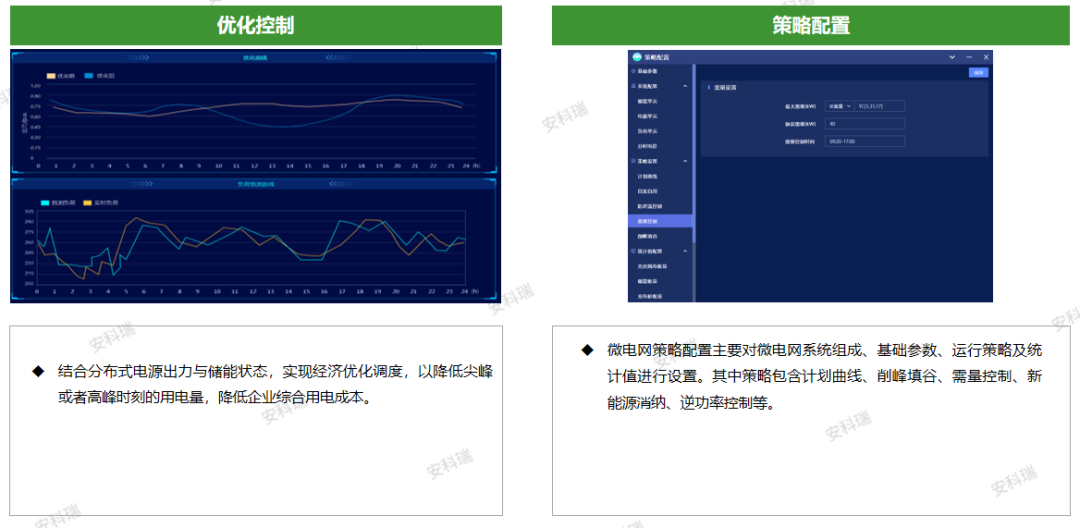

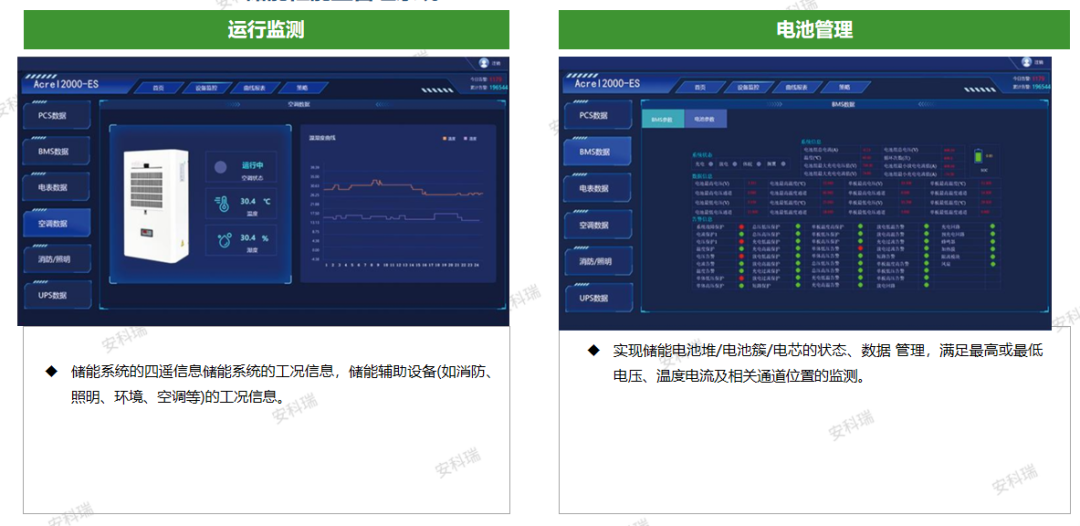

③儲能柜能量管理軟件功能

Acrel-2000ES儲能柜能量管理系統
