?TRF3761系列整數分頻鎖相環(PLL)集成壓控振蕩器(VCO)技術文檔總結
TRF3761 是高性能、高度集成的頻率合成器系列，針對高性能應用進行了優化。該TRF3761包括一個低噪聲、壓控振蕩器 （VCO） 和一個整數 N PLL。
TRF3761集成了分頻 1、2 或 4 選項，可提供更靈活的輸出頻率 范圍。 它通過 3 線串行編程接口 （SPI） 接口進行控制。對于電源敏感應用，TRF3761可以通過 SPI 接口或通過外部chip_en引腳 2 斷電。
*附件：trf3761-j.pdf
特性
- 完全集成的VCO
- 低相位噪聲：–137dBc/Hz（在600kHz時，f
VCO
1.9GHz） - 低本底噪聲：10MHz失調時為–158dBc/Hz
- 整數-N PLL
- 輸入?yún)⒖碱l率范圍：10MHz至
104MHz - VCO 頻率除以 2-4 輸出
- 輸出緩沖器使能引腳
- 可編程電荷泵電流
- 硬件和軟件斷電
- 3線串行接口
- 單電源：4.5V至5.25V工作電壓
參數

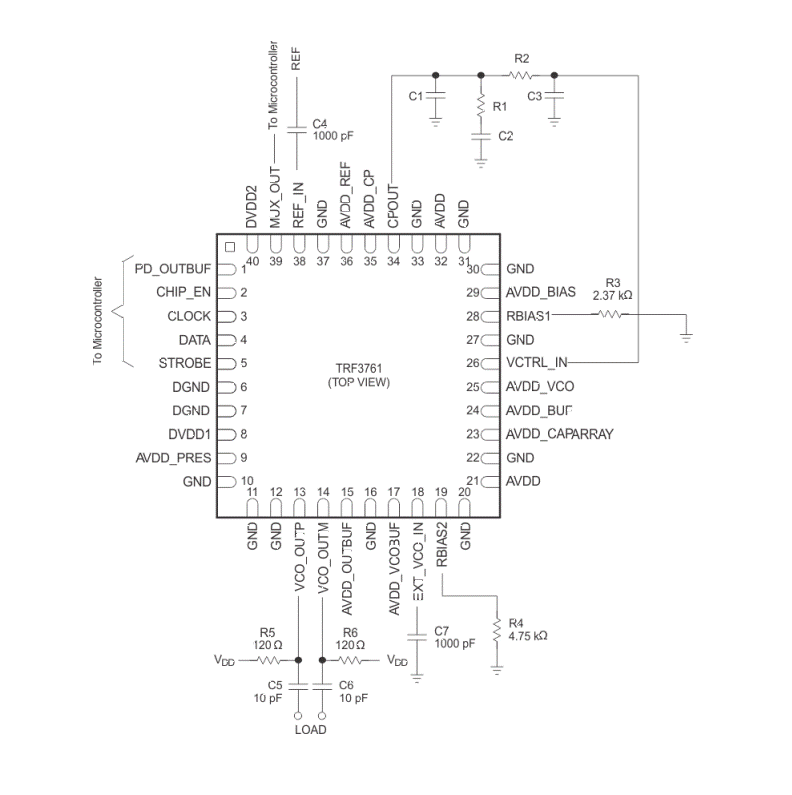

方框圖
?1. 產品概述?
TRF3761是德州儀器(TI)推出的高性能頻率合成器系列，包含TRF3761-A至TRF3761-K共10種型號，采用40引腳VQFN封裝（6mm×6mm）。核心特性包括：
- ?全集成VCO?：支持1.9GHz至2.3GHz頻段（具體型號頻率范圍不同）
- ?低相位噪聲?：典型值-137dBc/Hz@600kHz偏移（1.9GHz）
- ?低噪聲基底?：-158dBc/Hz@10MHz偏移
- ?整數分頻PLL?：支持分頻比1/2/4可編程
- ?寬輸入?yún)⒖碱l率?：10MHz至104MHz
- ?單電源供電?：4.5V至5.25V
?2. 關鍵應用領域?
?3. 電氣特性?
- ?工作溫度范圍?：-40°C至85°C
- ?電源電流?：130mA（分頻1模式）至150mA（分頻4模式）
- ?輸出功率?：單端0dBm，差分3dBm
- ? VCO增益(Kv) ?：23MHz/V（典型值）
- ?參考雜散?：-80dBc（典型值）
?4. 型號差異?
不同后綴型號對應不同VCO頻率范圍（單位MHz）：
| 型號 | 分頻1范圍 | 分頻2范圍 | 分頻4范圍 |
|---|---|---|---|
| TRF3761-A | 1493-1608 | 746.5-804 | 373.25-402 |
| TRF3761-J | 2140-2295 | 1070-1147.5 | 535-573.75 |
?5. 功能控制?
- ?3線SPI接口?：用于頻率編程和模式配置
- ?硬件使能引腳?（CHIP_EN）
- ?輸出緩沖控制?（PD_OUTBUF引腳）
?6. 典型性能?
- ?閉環相位噪聲?（以TRF3761-J為例）：
- 直接輸出：-135dBc/Hz@600kHz偏移
- RMS相位誤差：1.1°（100Hz-10MHz積分）
- ?熱阻?：結到環境26°C/W（無氣流）
?7. 設計支持?
