故障現象

某網絡一臺ZXR10 5960X和服務器通過10GE端口對接，在ZXR10 5960X上使用show lldp entry interface xgei-0/1/1/26命令查看，未顯示對端LLDP 鄰居信息。

故障分析

無法顯示對端LLDP鄰居信息，可能原因包括：

本端LLDP功能關閉。

本端沒有收到對端的LLDP報文。

對端發送的LLDP報文本端無法解析。

故障處理

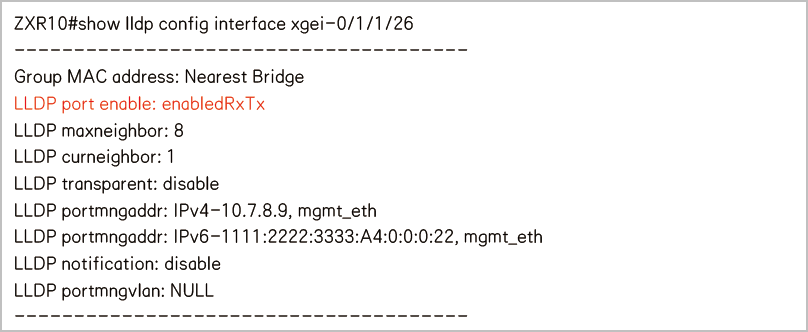

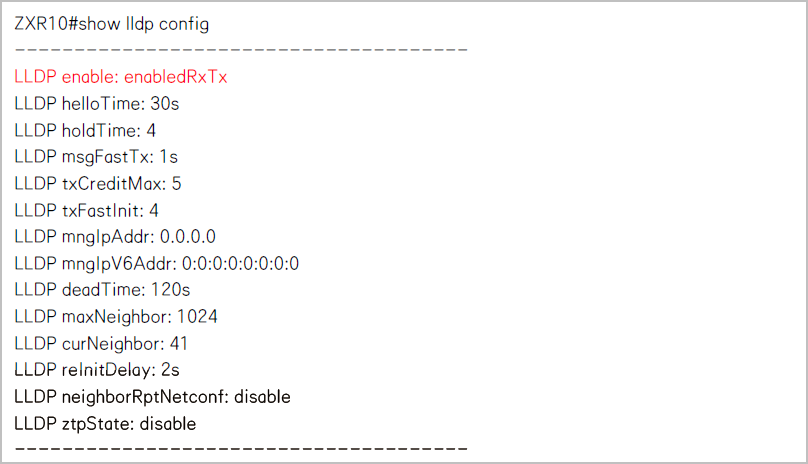

1. 使用show lldp config和show lldp config interface xgei-0/1/1/26命令，確認全局和端口下的LLDP均正常開啟。

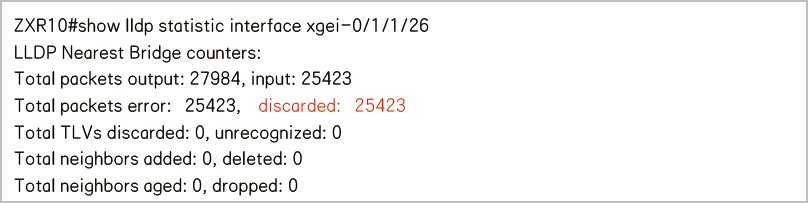

2. 使用show lldp statistic interface xgei-0/1/1/26命令，查看到26端口可以收到服務器側發送的LLDP報文，但是報文全部被discarded，懷疑對端發送的報文存在問題。

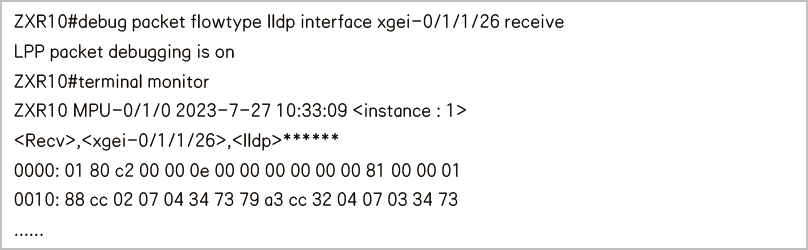

3. 使用debug packet flowtype lldp interface xgei-0/1/1/26 receive 和terminal monitor命令打印收到的LLDP報文。

把打印出來的內容粘貼到txt文本文件，打開報文解析軟件Wireshark，選擇【文件→從HEX轉儲導入】查看報文解析。根據解析出的報文信息，確認對端發送的LLDP報文格式不正確(源MAC地址為全0)，協調對端服務器側解決。

4. 對端服務器調整LLDP版本后故障解決。
