客戶簡介

某汽車行業客戶，是具有行業影響力的汽車產品檢測及技術服務機構，成立已近40年，擁有多項國家認可授權的資質以及CNAS實驗室認可。

客戶Q&A

Q1

我需要測試無線充電電路中各個位置的轉化效率，通過效率測試，在電路的研發階段中實現發熱損耗評估和優化電路設計等目的。

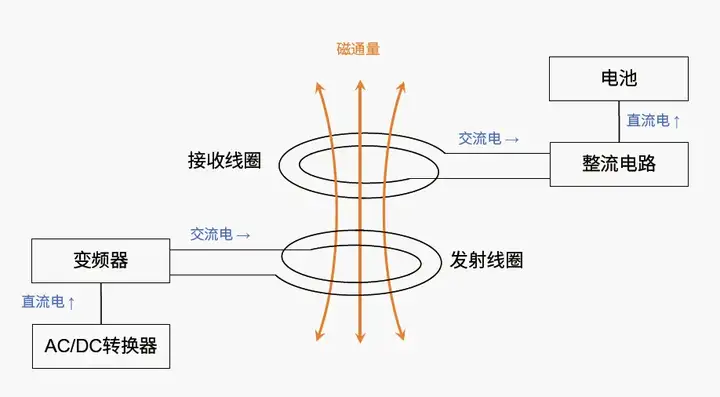

無線充電利用電磁波感應原理進行充電。在發送和接收端各有一個線圈，發送端線圈連接有線電源產生電磁信號，接收端線圈感應發送端的電磁信號從而產生電流。一個完整的無線充電電路如上圖所示。各模塊間的轉換效率均會對整體電路產生影響。多通道的寬頻功率分析設備就非常適合進行該項測試。

A

Q2

該無線充電電路的基波頻率是68kHz，回路中最高電壓約180V、電流10A內。

根據理論模擬，其效率能夠達到95%以上，如何進行儀器配置以在實際測試中獲得盡可能高精度的測試結果？

工業用無線充電主流頻段集中在10kHz-200kHz不等。推薦方案為功率分析儀PW8001搭配U7005高精度輸入單元以及CT6904A閉口型寬頻高精度傳感器。

該配置被廣泛應用于高頻且具有高精度測試需求的客戶現場。
