I. 引言：混合逆變器的戰略重要性與技術挑戰

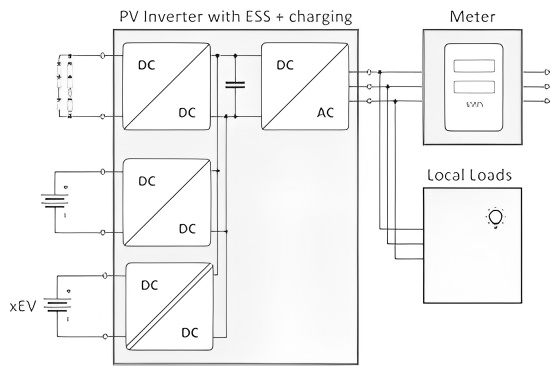

1.1 混合逆變器的功能定義與系統架構

光伏混合逆變器（PV Hybrid Inverter）是新能源系統中的核心樞紐，其戰略地位在于實現光伏發電（PV）、儲能系統（BESS）與電網之間的多向功率流管理和高效能量轉換。這種逆變器集成了三大核心功能模塊：最大功率點追蹤（MPPT）功能下的光伏直流-直流（PV DC-DC）變換、電池充放電管理的雙向直流-直流（Bidirectional DC-DC）變換，以及并網/離網運行模式下的直流-交流（DC-AC）逆變功能 。

混合逆變器面對的關鍵技術挑戰是如何在有限的體積內實現極高的功率密度（Power Density）和卓越的能量轉換效率，同時確保系統在復雜工況下的長期可靠性和優異的熱管理性能。傳統的集中式光伏系統側重于單向功率傳輸，而混合系統需要實時、精準地協調PV發電、電池儲能和負載需求之間的動態平衡，這使得其內部功率半導體器件承受更高的熱負荷和更復雜的開關應力。

1.2 傳統硅器件在混合逆變器中的性能瓶頸

在光伏和儲能領域，傳統硅基（Si）功率器件，例如硅MOSFET或絕緣柵雙極晶體管（IGBT），在過去幾十年中占據主導地位。然而，隨著混合逆變器對高開關頻率和高功率密度的追求，Si器件的局限性日益凸顯。

Si器件的主要瓶頸在于其材料固有的物理特性，特別是在高頻開關應用中。當開關頻率提高時，Si器件的開關損耗（Esw?）會急劇增加，這直接限制了系統設計者在減小無源元件（如電感、電容和變壓器）體積方面的靈活性。高開關損耗不僅降低了整體系統效率，更重要的是，它導致了嚴重的熱管理問題。為了控制結溫（TJ?），設計者不得不采用尺寸更大、重量更重的散熱器和冷卻系統，這與混合逆變器對小型化和高功率密度的需求形成了直接沖突。因此，突破傳統Si器件的性能限制，成為下一代混合逆變器設計的必然要求。

1.3 碳化硅（SiC）技術在新能源領域的地位概覽

碳化硅（Silicon Carbide, SiC）作為第三代寬禁帶（Wide Bandgap, WBG）半導體材料的代表，憑借其卓越的物理特性，在新能源功率轉換領域確立了核心地位 。

SiC的材料優勢包括：

更高的擊穿電場強度： 允許器件設計得更薄，從而實現更高的耐壓等級和更低的導通電阻 RDS(on)? 。

更高的電子飽和速度： 使得器件能夠支持更高的開關頻率，同時保持極低的開關損耗。

更高的熱導率： 約為Si的3倍以上 ，這極大地改善了器件的散熱能力。

更高的最高結溫 TJ?： SiC MOSFET通常支持高達175°C的結溫 ，遠高于傳統Si器件。

這些特性使SiC MOSFET能夠輕松應對混合逆變器中的高壓、大電流和高頻應用場景。SiC的應用是實現高功率密度的關鍵技術前提。通過允許更高的開關頻率（例如，輔助電源可支持高達1MHz的開關頻率 ），SiC能夠顯著減小無源元件（電感、電容、變壓器）的尺寸和重量，從而提高系統功率密度 。同時，SiC器件優異的導通性能和熱特性（如$R_{th(jc)}$可低至0.20 K/W ），在緩解系統小型化帶來的熱管理壓力方面發揮著關鍵作用。

II. 光伏混合逆變器的核心拓撲結構解析

混合逆變器的功率轉換主要涉及PV DC-DC級、電池雙向DC-DC級和DC-AC級。SiC技術的引入，為這些拓撲的優化提供了前所未有的可能性。

2.1 PV側DC-DC變換器與MPPT實現拓撲

光伏陣列的輸出特性受光照強度和溫度影響，具有非線性特點，因此需要MPPT（最大功率點追蹤）功能來保證最大化的能量捕獲 。MPPT功能正是通過控制DC-DC變換器來實現的。

2.1.1 核心拓撲：Boost升壓變換器

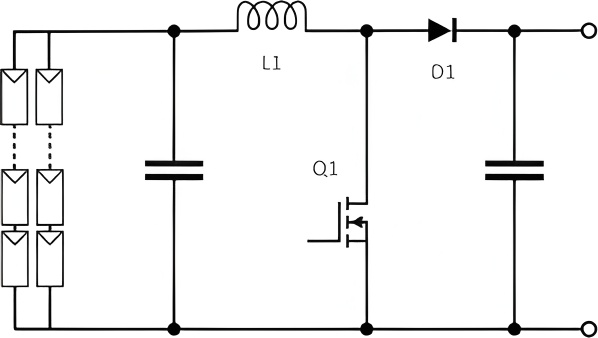

Boost拓撲是實現MPPT DC-DC功能的最常用電路結構 。其主要作用是將PV陣列相對較低的電壓提升至DC母線所需的高壓水平。一個典型的Boost電路由電感、開關管（在混合逆變器中通常是SiC MOSFET）和二極管構成 。

在Boost拓撲中，SiC MOSFET在高壓側（通常電壓超過600V）進行快速開關操作。相較于Si器件，SiC MOSFET（例如1200V/13.5mR的B3M013C120Z ）在高壓大電流下的開關能量

Esw? 極低，這使得MPPT級能夠以高效率運行，并輕松將效率推高至99%以上。高開關頻率也允許使用更小的電感，直接促進了MPPT模塊的小型化。

2.1.2 分布式和隔離型拓撲

對于分布式MPPT（DMPPT）或某些需要高安全隔離的場合，非隔離的Boost拓撲可能不適用。此時，可以采用隔離型DC-DC拓撲，例如：

推挽（Push-Pull）轉換器： 這種拓撲具有出色的開關瞬態控制能力，通過互補開關操作可以降低功率損耗，并能實現更平衡的運行和更低的輸出電壓紋波，適用于PV系統的失配管理 。

改進型正激（Forward）轉換器： 另一種常用于分布式或隔離電源的拓撲，在一些PV系統中也用于維持無紋波負載 。隔離型拓撲的引入，使得系統設計者在處理復雜陣列配置和高安全要求時具有更大的靈活性。

拓撲的選擇是系統電壓決定的函數。由于PV陣列通常輸出高壓（例如，串聯電壓 >600V），因此PV側的開關器件必須具備高耐壓能力。這促使設計者傾向于選用1200V或1400V耐壓等級的SiC MOSFET，例如最大耐壓 1400V 的B3M020140ZL 或 1200V 的B3M013C120Z 。這些高耐壓器件是確保系統安全運行并處理高壓升壓過程的關鍵。

2.2 儲能側雙向DC-DC變換器拓撲

儲能系統的電池通常連接到DC母線，需要通過雙向DC-DC轉換器進行電壓調節和高效的功率流控制，以實現充電和放電功能 。

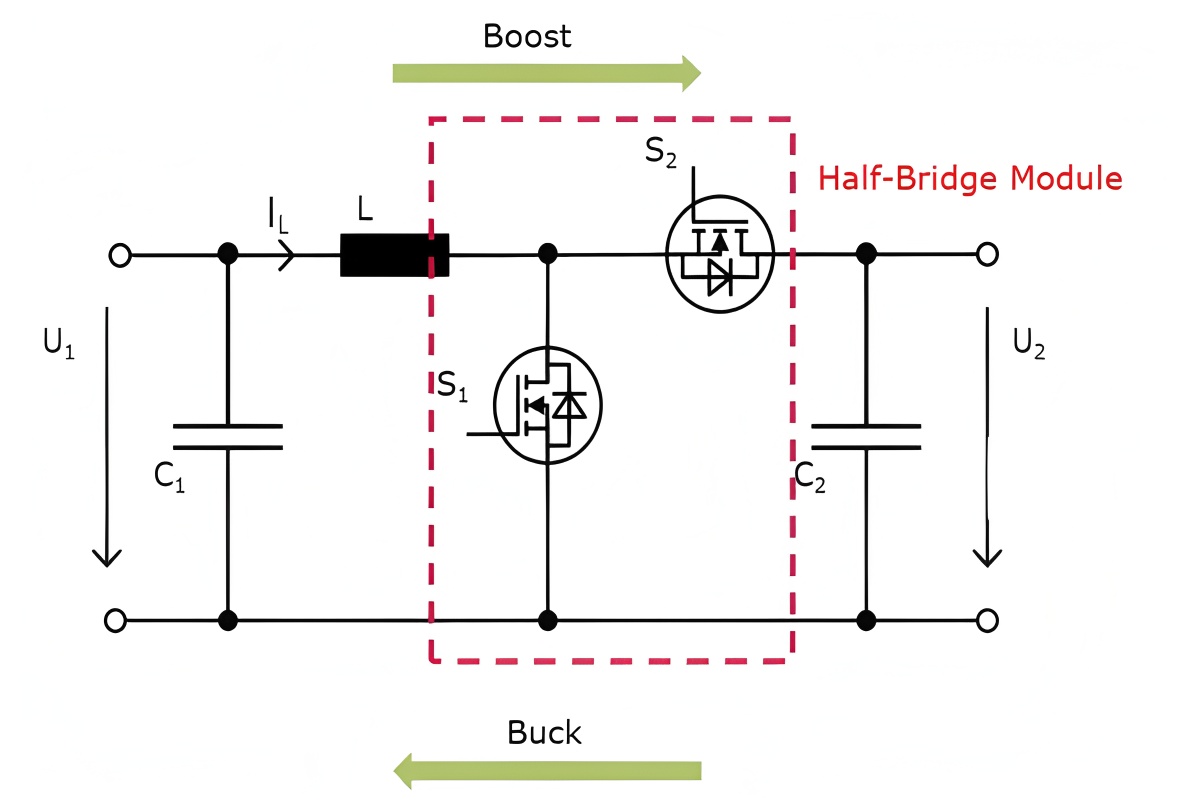

2.2.1 非隔離型雙向Boost拓撲

在許多混合逆變器設計中，尤其是當電池電壓與DC母線共地時，采用非隔離的雙向Boost拓撲是最簡單且成本最低的解決方案。在典型的DC母線架構中，PV陣列通過Boost升壓轉換器連接到DC母線，而電池能量存儲系統（BESS）則通過一個雙向Boost DC-DC轉換器連接到DC母線，實現充放電管理 。

儲能側的功率流向是雙向的，這意味著開關器件在充放電過程中會頻繁地進行導通和關斷。在這個過程中，雙向DC-DC的性能是決定混合逆變器整體效率的關鍵。傳統Si器件的體二極管具有較大的反向恢復電荷（Qrr?），這會在雙向操作中引入巨大的開關損耗。SiC MOSFET的體二極管或外加的SiC SBD（肖特基二極管）具有極低的 Qrr?，例如B3M020120ZL的Q_{rr}僅為280nC ，這幾乎消除了傳統Si二極管的反向恢復損耗，從而顯著提高了電池充放電的效率。

2.2.2 隔離型多端口拓撲

對于電池電壓范圍與DC母線電壓差異巨大，或?qū)Π踩綦x有更高要求的應用，通常采用隔離型拓撲，例如雙有源橋（DAB）等。此外，高集成度的設計趨勢促使多端口轉換器的出現。

例如，三端口部分隔離型轉換器可以將PV陣列連接到端口1，電池連接到端口2，負載/DC母線連接到端口0。這種拓撲可以實現靈活的運行模式，包括單輸入雙輸出模式（PV到DC母線和電池）、雙輸入單輸出模式（PV和電池到DC母線）以及單輸入單輸出模式（電池到DC母線）。SiC的高功率密度能力是實現這種高集成度和多功能拓撲的先決條件。

與PV側不同，電池電壓通常較低（例如 <500V）。因此，儲能側雙向DC-DC級需要采用中等耐壓等級的SiC器件，例如 750V 的B3M010C075Z 或 ?650V 的B3M040065Z 。這些器件在保證足夠安全裕度的前提下，專注于提供最低的 ?RDS(on)?，以最小化導通損耗，提高電池能量的傳輸效率。

2.3 DC-AC逆變器階段的結構與要求

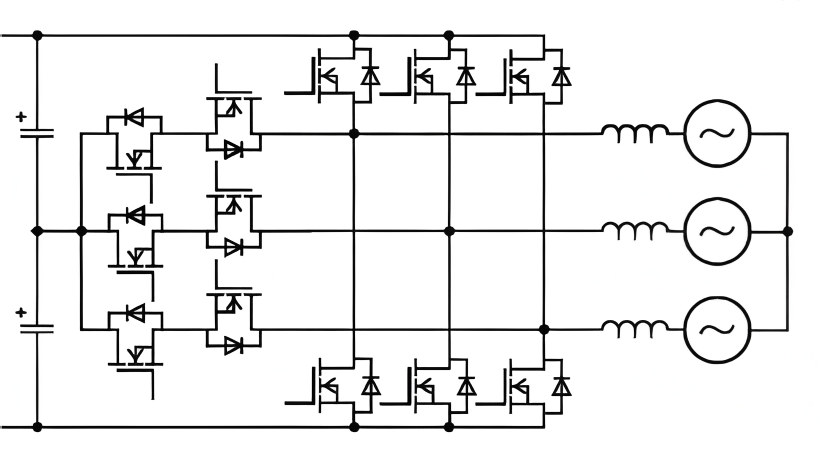

DC-AC級負責將DC母線上的高壓直流電轉換為符合電網標準的交流電（單相或三相）并饋入電網 。

三相混合型儲能逆變器通常應用于大型商業或工業場所的儲能系統，其核心在于實現高效的直流電能到三相交流電能的轉換 。SiC MOSFET在這一階段的應用同樣至關重要，它能將DC母線電壓高效地轉換成交流電，同時得益于SiC的高頻開關能力，輸出濾波器所需的電感和電容體積可以大幅減小。

III. SiC MOSFET在混合逆變器中MPPT和電池DC-DC變換中的作用

SiC MOSFET在混合逆變器的MPPT和電池DC-DC變換環節中，通過提供超越傳統硅器件的性能，成為了實現下一代高效率、高功率密度產品的關鍵驅動力。

3.1 SiC器件的固有優勢及對系統性能的影響

3.1.1 提升開關頻率，減小磁元件和電容體積

SiC MOSFET具有極快的開關速度，其開啟時間（tr?）和關閉時間（tf?）通常在幾十納秒級別 。這種高速開關能力使得轉換器的工作頻率可以從傳統的幾十kHz提升至數百kHz，甚至在某些輔助電路中可以達到1MHz 。

開關頻率的提高帶來了系統級的優勢：它允許設計者使用更小的電感和電容。由于這些無源元件的尺寸和重量通常是功率轉換器體積和重量的主要貢獻者，因此SiC的使用直接導致了系統整體尺寸的顯著減小和功率密度的大幅提升 。這對于混合逆變器這種對集成度和小型化要求極高的應用至關重要。

3.1.2 降低開關損耗和導通損耗，提高系統效率

SiC器件的低 RDS(on)?（例如B3M010C075Z的典型值僅為10mR）在高電流密度應用中顯著降低了導通損耗。更重要的是，SiC的開關能量 Esw? 極低，這意味著即使在高開關頻率下，整體損耗也遠低于Si器件。例如，1200V的B3M013C120Z在 1000V/55A 條件下，開通能量 Eon? 約為1565 μJ（搭配SiC SBD時） 。

此外，SiC器件還表現出優異的高溫穩定性。在高溫下，SiC的導通電阻增加率明顯低于Si器件 。例如，B3M013C120Z在結溫 TJ?=25°C 時的 RDS(on)? 為13.5mR，而在 TJ?=175°C 時，該值增加到23mR，增幅相對可控 。這種特性使得SiC逆變器即使在惡劣或高溫環境下運行，也能保持較高的效率。

3.2 MPPT DC-DC級中的SiC應用價值

在MPPT DC-DC級，SiC MOSFET的價值主要體現在效率和動態響應速度兩個方面：

效率最大化： 通過極低的開關和導通損耗，SiC能夠?qū)oost電路的峰值效率推至99%以上，從而最大化PV陣列的能量捕獲。

動態性能優化： SiC的快速開關能力（低開通延遲 td?(on)、上升時間 tr? 和下降時間 tf?）使得MPPT控制算法能夠更快地響應光照強度或溫度的突變。在瞬態變化時，控制器可以迅速調整占空比，減少功率跟蹤的誤差和滯后，確保始終運行在最大功率點附近，進一步提升了系統在實際運行中的能量產量 。

3.3 雙向電池DC-DC級中的SiC應用價值

雙向DC-DC級是混合逆變器的核心，它需要高效地管理電池的充放電電流。SiC MOSFET在這一階段的優勢是無可替代的：

高效雙向電流傳輸： 在雙向轉換器中，功率器件的體二極管或外部續流二極管會在電流換向時被頻繁使用。傳統Si MOSFET的體二極管在反向恢復（Reverse Recovery）時會產生大量的能量損耗，并引發高 di/dt 尖峰。SiC MOSFET的體二極管具有極低的反向恢復電荷 Qrr? 和極短的反向恢復時間 trr? 。例如，用于低壓側的 750V SiC MOSFET (B3M010C075Z) 的 Qrr? 典型值僅為460nC ，而 1200V SiC MOSFET (B3M020120ZL) 的 Qrr? 典型值僅為280nC 。這種特性幾乎消除了反向恢復損耗，對于實現高頻、高效的電池充放電至關重要。

功率密度和熱管理優勢： 針對中低壓電池應用，例如 750V/10mΩ 的B3M010C075Z ，其極低的導通電阻和 0.20 K/W 的熱阻 Rth(jc)? 使其成為實現高功率密度雙向DC-DC的理想選擇。該器件的高熱導率和高結溫（ TJ? 最高 175°C ）保證了在密閉空間內高功率輸出時的熱可靠性。

表格：SiC MOSFET 關鍵參數對比與應用潛力分析

不同拓撲階段對SiC器件的 VDS? 要求不同，但共同追求最低的 RDS(on)?。高壓側（如MPPT Boost）采用 1200V 或 1400V SiC MOSFET，而低壓側（如電池連接到低壓DC母線）采用 750V 或 650V SiC 器件。下表比較了適用于混合逆變器不同環節的SiC MOSFET的關鍵參數：

SiC MOSFET 關鍵參數對比與應用潛力分析

SiC MOSFET 型號	VDS? (V)	RDS(on)? (typ) (m$Omega$) @ 25°C	Rth(jc)? (K/W)	封裝特點	關鍵優勢與應用潛力
B3M010C075Z	750	10	0.20	TO-247-4	極低RDS(on)?，適用于大電流、低壓側（電池接口）DC-DC
B3M013C120Z	1200	13.5	0.20	TO-247-4	優秀的$R_{DS(on)}和V_{DS}$平衡，適用于中高功率MPPT和DC-AC級
B3M020120ZL	1200	20	0.25	TO-247-4L	適用于高壓MPPT或DC-AC級，4L封裝降低雜散電感，改善開關性能
B3M020140ZL	1400	20	0.25	TO-247-4L	極高VDS?，適用于高串電壓應用，4L封裝提升可靠性
B3M040065Z	650	40	0.60	TO-247-4	適用于低壓側或輔助電源等低功率應用

SiC MOSFET性能的最大化應用，必須依賴于先進的封裝技術。4引腳（Kelvin Source）封裝（例如TO-247-4L ）的使用是SiC在高性能應用中成為主流的必要條件。這是因為SiC器件的超快開關速度（高 di/dt）會使傳統3引腳封裝中的源極雜散電感（Ls?）效應被放大。高 Ls? 會在米勒平臺期間引起柵極電壓振蕩，增加開關損耗，甚至影響器件可靠性。采用4引腳Kelvin源結構，可以將驅動信號的回流路徑與大電流功率回路分離，從而有效降低 Ls? 對柵極信號的影響，減少開關損耗和振鈴，釋放SiC的全部高速性能潛力 。

IV. SiC器件生態系統與驅動技術集成

SiC MOSFET的卓越性能對門極驅動和隔離電源系統提出了嚴苛要求，專用的驅動和供電生態系統的成熟，是推動SiC技術大規模應用，特別是混合逆變器商業化的產業催化劑。

4.1 SiC MOSFET的門極驅動要求

為了確保SiC MOSFET在高頻應用中穩定、高效地運行，必須采用精心設計的門極驅動方案。

4.1.1 正負驅動電壓需求

SiC MOSFET通常推薦采用雙極性電壓驅動，典型的推薦工作電壓是 +18V 到 ?5V 。正電壓（+18V）用于充分開啟器件，確保最低的導通電阻

RDS(on)?。負電壓（-5V）則用于快速可靠地關斷器件，并提供必要的安全裕度。這個負偏壓是至關重要的，它可以防止在高 dv/dt 瞬態過程中，由米勒效應導致的柵極電壓抬升而引發器件誤導通。盡管推薦工作電壓為 ?5V/+18V，但SiC器件通常能承受更高的瞬態電壓，例如B3M013C120Z的最大瞬態電壓限制為 ?12V/+24V ，為系統設計提供了額外的安全冗余。

4.1.2 驅動電流能力

SiC MOSFET的柵極總電荷 QG? 相對較大，例如B3M013C120Z的 QG? 典型值為225 nC ，B3M010C075Z的 QG? 典型值為220 nC 。為了在納秒級的時間內快速完成柵極電荷的充放電，實現低開關損耗，門極驅動器必須具備強大的瞬態峰值輸出電流能力。

4.2 隔離型門極驅動器在SiC應用中的作用

隔離驅動器作為控制信號（低壓側）和SiC功率開關（高壓側）之間的關鍵接口 ，必須滿足SiC器件苛刻的驅動和保護要求。

BTD5350x 系列隔離驅動器分析： 基本半導體的BTD5350x系列單通道隔離門極驅動器，是專為驅動SiC MOSFET等功率器件而設計 。

高速與大電流： 該系列器件的傳輸延時低至60ns，支持的最高開關頻率可達1MHz ，與SiC MOSFET的高頻操作需求完美匹配。其峰值輸出電流典型值高達10A ，足以應對SiC MOSFET較大的柵極電容和快速充放電需求。

安全隔離： 隔離性能是高壓應用的基石。BTD5350x的SOW-8寬體封裝提供了高達5000Vrms的隔離電壓 ，這符合光伏逆變器和儲能應用對安全的高標準要求。此外，該器件的共模瞬態抗擾度（CMTI）高達150kV/ μs ，能夠有效抵抗SiC器件快速開關（高 dv/dt）所產生的共模噪聲干擾，保證系統在惡劣工況下的可靠性。

米勒鉗位功能： 針對SiC MOSFET容易出現的米勒效應誤導通問題，BTD5350M版本特別集成了米勒鉗位功能 。該功能在器件關斷時，通過在柵極和源極之間提供一個低阻抗路徑（鉗位啟動閾值電壓典型值約2.2V ），主動吸收米勒電流，有效防止功率器件誤導通，極大地提升了系統的可靠性。

4.3 驅動器隔離電源設計：挑戰與解決方案

為高壓側隔離驅動器提供穩定、高性能的輔助電源（AUX Power）是實現SiC驅動的關鍵環節。這個輔助電源必須提供SiC所需的 +18V/?5V 雙極性電壓，并且必須在高頻下高效工作以實現小型化。

輔助電源的高頻化： SiC主電路的高頻化推動了輔助電源模塊也向高頻發展?；景雽w的BTP1521x是一款正激DC-DC開關電源芯片 ，專為隔離驅動芯片的副邊電源供電而設計。其工作頻率可編程，最高可達1.3MHz ，支持高達6W的輸出功率，并可通過外推MOSFET的推挽模式擴展輸出能力，確保輔助電源本身實現小型化和高效率 。

定制化的隔離變壓器： 高頻DC-DC電源必須搭配專門設計的高頻隔離變壓器。TR-P15DS23-EE13變壓器正是針對這一需求，采用EE13骨架，設計用于配合小功率DC-DC電源芯片（如BTP1521x）為SiC MOSFET門極驅動芯片的副方供電 。該變壓器的總傳輸功率可達4W，原副邊絕緣耐壓高達4500 Vac 。最關鍵的是，其整流后的輸出電壓約為22V，可以經過穩壓電路精確地得到專為SiC MOSFET優化的

+18V 和 ?4V 雙極性門極電壓 。這種定制化的隔離電源方案，直接解決了SiC門極偏置的關鍵設計痛點，保證了SiC器件在高可靠性下的高效工作。

輔助電源的高頻化是系統功率密度提升的隱性杠桿。主電路采用SiC實現高頻化，進而推動輔助電源電路（如BTP1521x）工作在1.3MHz的高頻 ，使得隔離變壓器（TR-P15DS23-EE13）的體積和重量可以進一步減小 ，從而實現了整體系統體積和重量的二次優化。

表格：SiC MOSFET 驅動與隔離電源關鍵參數及SiC集成價值

組件類型	型號	關鍵性能參數	SiC集成價值	數據源
隔離驅動器	BTD5350x 系列 (M/S/E)	峰值輸出電流10A, 傳輸延時 60ns, 隔離電壓5000Vrms, CMTI 150kV/μs	提供高速、高功率、高抗擾度驅動，BTD5350M的米勒鉗位功能解決SiC誤導通問題
DC-DC開關芯片	BTP1521x	最高工作頻率1.3MHz, 輸出功率6W (可推挽擴展), VCC 供電電壓$ 20V	為隔離驅動器提供高頻、高效的初級側供電，實現輔助電源小型化
隔離變壓器	TR-P15DS23-EE13	傳輸功率4W, 隔離耐壓4500Vac, 輸出專為SiC優化的+18V/-4V雙極性電壓	提供高隔離和針對SiC門極電平優化的雙極性電壓，保證驅動性能和器件可靠性

V. 技術發展趨勢與市場發展趨勢

SiC技術的進步正沿著提高效率、降低成本和增強可靠性三個維度持續演進，與全球新能源市場特別是戶用儲能（RES）的快速發展形成了強大的協同效應。

5.1 SiC器件技術路線圖

SiC器件制造商的研發路線圖持續聚焦于核心性能參數的優化，特別是降低導通電阻 RDS(on)?，并改善柵極電荷 QG? 與開關能量 Esw? 之間的權衡。

5.1.1 代際演進與性能優化

基本半導體等主要供應商正通過引入新一代SiC技術（如Gen 3）來進一步減少 RDS(on)?，并計劃在未來幾年內實現 RDS(on)? 的顛覆性降低 。這些性能的提升將使SiC的優勢不僅局限于高端電動汽車，還將拓展到中型和緊湊型電動汽車，以及太陽能逆變器和能量存儲系統，提供更高效和更具成本效益的能源解決方案 。垂直整合的制造策略，例如從碳化硅襯底生產到最終成品的完全掌控 ，是確保產能供應、質量控制和持續降低成本的關鍵。

5.1.2 封裝創新

SiC芯片性能的提升速度已經突破了傳統硅器件的限制，因此系統的最終性能瓶頸已經轉移到寄生參數和熱管理界面。封裝技術的創新是釋放SiC全部潛力的必要環節：

4引腳Kelvin源結構： 采用如TO-247-4L封裝（如B3M020140ZL , B3M020120ZL ）來最小化寄生電感，解決SiC快速開關導致的電學瓶頸，已成為高性能SiC應用的行業標準 。

高級熱封裝技術： 采用銀燒結工藝（例如B3M013C120Z和B3M010C075Z都采用了該技術 ）等高級封裝技術，可以顯著降低結到外殼的熱阻

Rth(jc)?（如0.20 K/W ），增強器件在高熱、高電流環境下的散熱能力和機械可靠性 。這對于混合逆變器在極端環境下的長期可靠運行至關重要。

5.2 拓撲結構創新趨勢

SiC的引入正在推動混合逆變器拓撲向更高集成度和更高效率方向發展。

5.2.1 高集成度的多端口轉換器

逆變器設計的未來趨勢是“整體能源管理”而非“孤立功能模塊”，這要求更高集成度的拓撲。隨著儲能和PV并網需求的增加，系統需要同時高效地管理多個功率源（PV，電池）和目標（電網，本地負載）。這推動了三端口或多端口轉換器的發展，它們旨在實現對PV、儲能和電網之間功率流的整體協調和更靈活的管理 。SiC的高效和小型化能力是實現這種高集成度物理設計的先決條件。

5.2.2 軟開關與諧振技術

在高頻SiC應用中，設計者正在廣泛采用軟開關和諧振拓撲，如全橋LLC諧振轉換器（FB-LLC）和雙有源橋（DAB）等，以進一步降低開關損耗。SiC器件的快速響應能力使得這些復雜的零電壓開關（ZVS）或零電流開關（ZCS）控制策略的實現更加高效和精確。

5.3 市場發展趨勢與產業影響

SiC技術的發展與全球光伏和儲能市場的增長緊密相連。

5.3.1 全球光伏與儲能市場增長預測

光伏裝機持續增長： 全球光伏裝機規模持續擴大，2023年全球光伏直流側裝機規模大幅增長，預計2024年將達到546 GW，同比增長22% 。除了中國和歐洲等傳統主要市場，印度、亞太和中東等新興市場也顯示出快速增長的潛力 。

戶用儲能（RES）市場驅動力： 戶用儲能市場的爆發式增長是混合逆變器需求的主要驅動力：

成本效益： 鋰離子電池，特別是磷酸鐵鋰（LFP）電池，在成本和技術上相對于傳統電池具有明顯優勢 。由中國電池制造商主導的LFP市場份額的擴大，推動了住宅儲能系統的成本效益提升 。

電網彈性與自給自足： 對抗極端天氣事件（如風暴）導致的電網中斷、以及用戶希望在高峰期降低電費和實現能源自給自足的需求，是RES市場的重要驅動因素 。這種對“電網彈性”（Resilience）的追求，使混合逆變器的可靠性成為核心競爭力。

政策激勵： 全球各國政府通過提供稅收優惠、低息貸款、贈款等財政激勵措施，以及建立鼓勵能源效率的監管框架，有力地促進了住宅儲能系統的部署 。

5.3.2 SiC技術對市場競爭格局的影響

SiC技術的發展正在重塑混合逆變器的競爭格局：

產品差異化： SiC賦能下的混合逆變器能夠?qū)崿F(xiàn)更高的效率和功率密度，這使得產品在體積、重量、以及系統長期運行的能耗方面具備顯著優勢。逆變器作為儲能系統的核心部件，其市場規模將隨著儲能系統的普及而持續擴大 。

可靠性優勢： 戶用儲能市場對長期可靠性的追求，與SiC器件的高溫容忍度（TJ? 175°C）和優異熱導率特性高度契合 。結合4L封裝和米勒鉗位等設計，SiC方案在可靠性和壽命方面優于傳統Si方案，從而捕獲對系統彈性敏感的市場份額。

成本優化： LFP電池的崛起與SiC技術的結合，正在形成一個成本效益的良性循環。SiC技術通過提高效率和功率密度，降低了系統BOM中的無源組件成本和冷卻系統成本，加速了SiC混合逆變器對傳統方案的替代。

VI. 結論與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6.1 傾佳電子主要發現總結

傾佳電子深度分析揭示了光伏混合逆變器在向高效率和高功率密度演進過程中，對碳化硅技術的根本依賴。

拓撲核心： 混合逆變器拓撲以Boost MPPT和雙向DC-DC為核心。SiC技術通過允許高開關頻率和提供超低開關損耗 Esw?，是實現系統小型化和效率最大化的根本驅動力。

SiC器件的戰略作用： 在MPPT DC-DC階段，SiC的快速開關能力能優化跟蹤速度和效率。在電池雙向DC-DC階段，SiC體二極管極低的 Qrr?（例如 1200V 的B3M020120ZL僅為280nC ）有效消除了反向恢復損耗，保證了電池充放電的高效性。

生態系統集成： SiC的性能釋放依賴于專用的驅動生態系統。隔離驅動器BTD5350x系列（峰值10A，CMTI 150kV/μs，具米勒鉗位功能 ）和高頻隔離電源（BTP1521x和TR-P15DS23-EE13提供專用的+18V/-4V雙極性電壓 ）的成熟，是解決SiC應用中米勒效應和隔離供電等技術障礙的關鍵。

市場驅動： 市場增長得益于全球光伏裝機規模的持續擴大、LFP電池成本的下降，以及用戶對電網彈性與能源自給自足的強烈需求。SiC技術通過提高產品的可靠性和功率密度，加速了市場對下一代混合逆變器的采納。

6.2 對混合逆變器制造商的戰略建議

基于上述技術趨勢和市場驅動因素，建議混合逆變器制造商采取以下戰略方向，以確保在競爭中處于領先地位：

加速SiC器件的全面升級： 必須在MPPT和電池雙向DC-DC模塊中優先采用最新的SiC MOSFET技術。高壓側應選用1200V或1400V、低 RDS(on)? 的器件（如B3M013C120Z ），低壓側則應選擇低至750V且具有極低導通電阻的型號（如B3M010C075Z ），以最大限度地提升系統效率和功率密度，實現產品差異化。

投資于SiC優化的驅動和輔助電源方案： 驅動系統的魯棒性是SiC高頻運行的關鍵保障。制造商應采用具備米勒鉗位（如BTD5350M ）和高CMTI性能的隔離驅動器，并確保輔助電源能夠提供精確、可靠的定制雙極性電壓（+18V/-4V ）。只有當驅動鏈的性能與SiC芯片匹配時，才能最大化SiC的開關速度并確保長期可靠性。

擁抱先進封裝技術以提升系統彈性： 鑒于戶用儲能市場對“電網彈性”的高要求，制造商應采納4引腳Kelvin源封裝（TO-247-4L ）來消除雜散電感導致的性能限制，并利用銀燒結等先進熱封裝技術（ R_{th(jc)}低至0.20 K/W ）來提升系統的熱可靠性和壽命，從而在質量和可靠性方面超越競爭對手。

探索高集成度拓撲： 積極投入研發資源，探索和部署基于SiC的高集成度三端口或多端口轉換器拓撲，以便更高效地管理PV、儲能和電網之間的復雜功率流，滿足下一代整體能源管理系統的需求。
