I. 工業變頻器技術發展趨勢與能源效率驅動力

1.1 工業電機驅動系統的能效挑戰與節能潛力分析

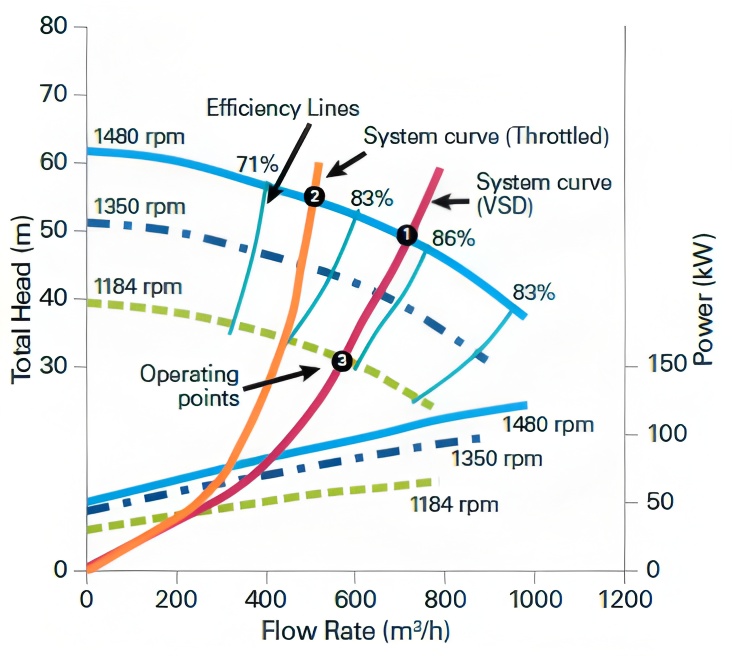

工業電機系統是全球工業能耗的核心組成部分，其效率高低直接影響企業的運營成本和環境可持續性。在大功率工業領域，風機作為主要負載，其能耗特性尤為引人關注。風機負載的功耗遵循立方定律，即所需功率與轉速的立方成正比，這意味著對轉速進行微小的調節，即可帶來巨大的功率節約。

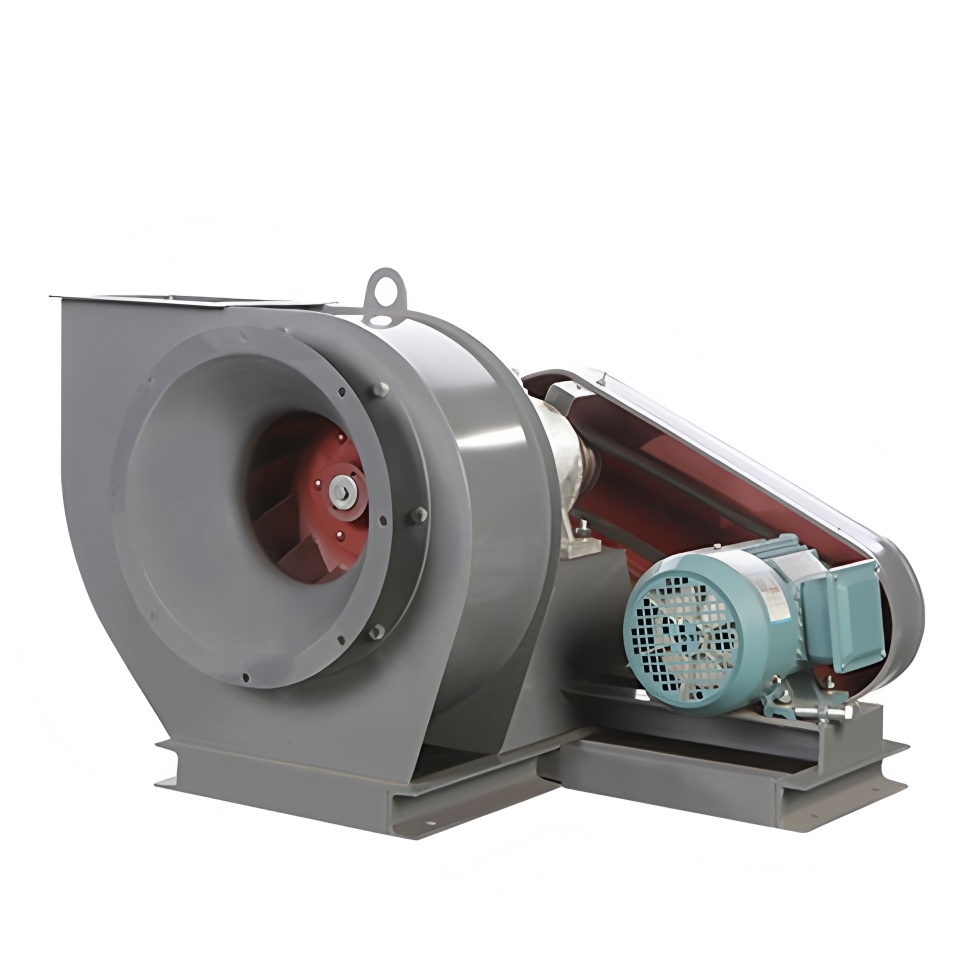

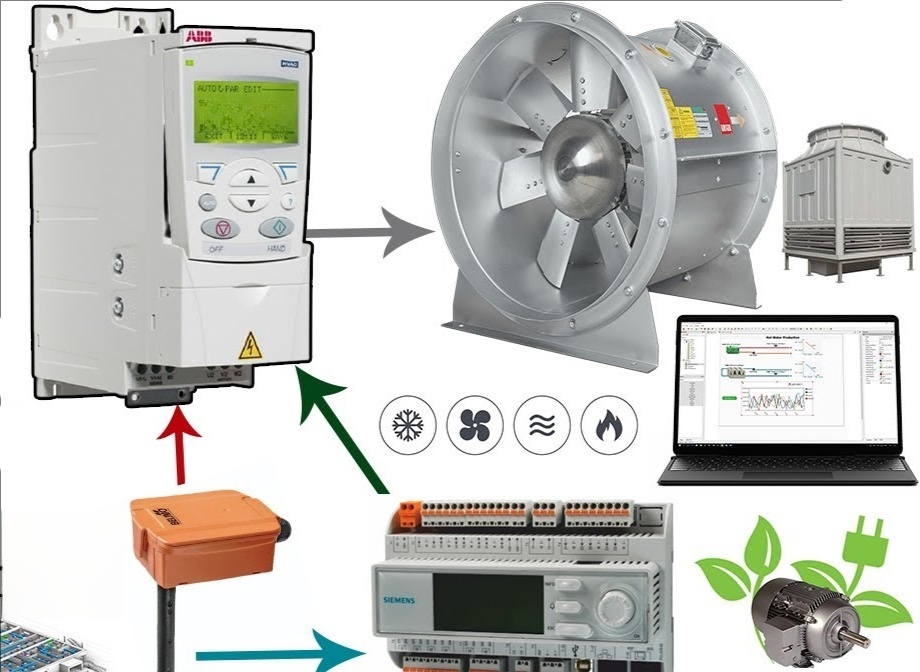

為了實現對風機能耗的精確控制，采用變頻器（VFDs）改造傳統的定速風機已成為必然趨勢。以功率在 5.5kW 至 15kW 范圍內的混流或離心風機為例，通過加裝變頻器進行改造后，可以實現按需通風和精細化調速。例如，將一臺 5.5kW 混流風機的運行頻率從 50Hz 降低至 40Hz 時，其輸出功率可以相應地從 5.5kW 降至約 3.5kW，實現了約 36% 的顯著功率縮減 。這種改造的目的在于提高大功率風機的使用效率，同時有效降低通風能耗 。

這種精細化控制的應用價值在特定的工業場景中得到了顯著體現。在糧食倉儲等對環境控制有嚴格要求的應用中，VFD 改造不僅能夠根據倉內糧情變化靈活調整風量和風壓，使通風過程更加合理，工作效率更高，而且直接帶來了經濟效益。例如，通過對比測試顯示，在單個儲存 3000 噸中晚秈稻的廒間，一個冬季可以節約近三分之一的耗電量。更重要的是，通過精細調速進行通風保水，相比原大功率風機，一個儲糧周期水分流失可減少 0.1% 至 0.2%，相當于單倉減少 3 至 6 噸糧食損耗，其價值約為 0.8 至 1.6 萬元 。由此可見，工業風機 VFD 的技術發展正從簡單的調速功能，轉向基于環境參數的 精細化、按需控制階段，以實現能源效率和產品質量維護的雙重驅動。

1.2 工業 VFD 改造趨勢：從基本調速到精細化、高頻控制的演進

工業變頻器技術的早期應用主要依賴硅基絕緣柵雙極晶體管（Si-IGBTs），但這些傳統器件在高頻運行下存在固有缺陷，限制了系統的整體性能。傳統的 VFDs 受到 IGBT 開關頻率上限的限制（通常在 2kHz 至 20kHz），這導致其輸出電流諧波含量較高，電機運行噪音較大，且動態響應速度受限，難以滿足現代工業對高精度控制的需求。

因此，工業變頻器的技術發展趨勢必然是轉向高頻化。提高開關頻率 (fsw) 是提升電機控制精度、改善動態響應、降低輸出電流諧波、并減小濾波器件體積和成本的必然技術路徑。而碳化硅（SiC）功率器件的引入，正是實現這一轉變的關鍵技術突破。

SiC 技術允許開關頻率顯著提高，例如，在某些應用中可從 IGBT 時代的 20kHz 提升至 80kHz 。這種 4× 或更高的頻率提升，使得系統設計可以利用體積與成本的關聯性：儲能元件（如濾波電感和電容）的物理尺寸與其所需儲能容量成正比，而所需儲能容量與開關頻率成反比。因此，開關頻率的大幅提升可以直接將這些無源元件的體積成倍縮小，從而使得整個 VFD 系統的功率密度呈指數級提升。系統體積的縮小不僅降低了材料成本，也節省了安裝空間，為工業變頻器的輕量化和緊湊化設計奠定了基礎。

1.3 傳統硅基器件的性能瓶頸與高頻化需求

硅基 IGBT 作為過去的主流功率器件，其在高壓大電流應用中面臨著嚴重的高頻性能瓶頸。IGBT 是一種少子導電器件，在關斷過程中存在電流拖尾（Current Tailing）現象，導致其關斷開關損耗 (Eoff) 較高，并且該損耗會隨著結溫的升高而增大。此外，IGBT 內部的反并聯二極管存在較大的反向恢復電荷 (Qrr)，這在硬開關拓撲下會導致顯著的反向恢復損耗 (Err) 和電壓尖峰，從而進一步限制了系統的最高運行頻率和效率。

碳化硅（SiC）MOSFET 的出現，成功解決了這些核心瓶頸。SiC 器件基于多數載流子導電，不存在電流拖尾現象，從而實現了極低的開關損耗。此外，SiC MOSFET 的體二極管或內置的 SiC 肖特基勢壘二極管（SiC SBD）具有接近零的反向恢復電荷(Qrr) ，幾乎消除了 Err 損耗。這些根本性的電氣特性，使得 SiC 模塊能夠在極高的頻率下運行，同時保持高效率，是工業 VFDs 實現性能飛躍的基礎。

II. 碳化硅（SiC）技術原理及其核心價值基礎

2.1 SiC 材料相對于硅（Si）的固有物理優勢概述

碳化硅（SiC）作為第三代半導體材料，其固有的物理優勢為制造高性能功率器件提供了天然基礎。這些優勢體現在材料的關鍵電學和熱學特性上：

首先是 SiC 具有高禁帶寬度（Bandgap），約為硅材料的三倍。高禁帶寬度意味著 SiC 器件能夠在更高的溫度下穩定運行，且具有更低的本征載流子濃度和更高的耐壓能力。

其次是 SiC 具有極高的臨界擊穿電場強度。這允許器件在相同的耐壓等級下，將漂移層做得更薄、摻雜濃度更高。更薄的漂移層直接導致了更低的導通電阻 (RDS(on))，這是功率器件實現低功耗的關鍵 。

最后，SiC 材料還具備卓越的高導熱率，明顯優于硅。高導熱性能使得熱量能夠更有效地從芯片結區傳導至散熱器，支持更高的電流密度和功率密度。同時，SiC MOSFET 允許高達 175°C 的工作結溫 (Tvj,op) ，為系統設計提供了更大的熱裕度和靈活性。

2.2 SiC MOSFET 的開關特性與導通電阻 (RDS(on)) 性能分析

SiC MOSFET 在開關特性上的優勢是其能夠在工業 VFDs 中實現高頻運行的根本原因。作為多數載流子器件，SiC MOSFET 在關斷過程中沒有少子復合延遲，因此無電流拖尾，開關損耗 (Esw) 極低 。這種低開關損耗的特性，使其特別適合高頻開關應用，并有助于降低設備的整體體積。某些先進的 SiC 模塊，如 Pcore?2 E2B 系列，甚至表現出開關損耗隨溫度上升反而下降的趨勢，這極大地簡化了熱管理設計 。

在傳導性能方面，SiC MOSFET 的導通電阻 (RDS(on))性能優異，且具有重要的正溫度系數特性。例如，以 BMF80R12RA3 模塊為例，在典型 ID=80A、 VGS=18V 的條件下，芯片的 RDS(on) 在 175°C 時的典型值約為 26.7mΩ，而 25°C 時為 15.0mΩ，兩者之比約為 1.8 。 RDS(on) 的正溫度系數對大功率模塊的并聯應用具有關鍵的穩定作用。當多個 SiC 芯片在模塊內部或多個模塊之間并聯運行時，如果某個芯片因負載不均而溫度略微升高，其 RDS(on) 也會隨之增大，這將導致電流自動從該芯片轉移到溫度較低的相鄰芯片。這種機制實現了天然的電流均流效果，極大地提高了大功率模塊在復雜工業環境下的長期運行穩定性和可靠性。

2.3 SiC 模塊在提升 VFD 功率密度和簡化系統設計中的作用

SiC 功率模塊的封裝和設計理念，是將其芯片優勢轉化為系統級價值的關鍵環節。除了支持更高的工作結溫（高達 175°C），SiC 模塊還通過消除或簡化傳統硅基器件所需的復雜外圍電路，從而提升了系統的功率密度并簡化了設計。

例如，傳統 Si-IGBT 模塊的二極管存在顯著的反向恢復電荷 (Qrr)，需要在電路中添加緩沖電路（Snubber）來吸收 Err 損耗和抑制電壓尖峰。而 SiC 器件極低的 Qrr特性，使得這些緩沖電路可以被大大簡化甚至取消 ，直接減少了 VFD 系統中的元件數量、體積和成本。

同時，為了最大限度地發揮 SiC 器件的高速開關能力（高 dV/dt 和 di/dt），模塊設計必須追求極低的雜散電感(Lσ)。在像 62mm 這樣的標準工業封裝中，先進的模塊設計已將 Lσ 控制在 14nH 及以下 。這種低電感設計對于避免在快速開關過程中產生過度的 Lσ?di/dt 電壓尖峰至關重要，確保了器件在高頻工作下的安全裕度和可靠性。這種封裝技術已成為 SiC 技術價值鏈中不可或缺的一部分，確保了工業 VFDs 能夠可靠地實現高效率和高功率密度目標。

III. SiC 模塊性能的量化對比與應用價值實現

3.1 對比分析：SiC MOSFET vs. IGBT 損耗特性

SiC MOSFET 在工業變頻器領域替代 Si-IGBT 的核心驅動力是其卓越的低損耗特性，尤其是在高頻運行條件下。從損耗結構上看，SiC MOSFET 的總損耗主要由傳導損耗構成，而 IGBT 在高頻下開關損耗占比高，且隨著頻率的增加，IGBT 的總損耗呈非線性惡化。

對 SiC 模塊在實際應用中的表現進行仿真對比，能夠清楚地量化其優勢。以 34mm SiC MOSFET 模塊 BMF80R12RA3（1200V, 15mΩ）與傳統的 1200V 100A 或 150A IGBT 模塊在 20kW 全橋焊接電源拓撲中的仿真結果為例 ：

焊接電源應用仿真對比 (20kW)

模塊型號/類型	開關頻率 (fsw)	單開關總損耗 (W)	H 橋總損耗 (W)	整機效率
IGBT (1200V 100A)	20 kHz	149.15	596.6	97.10%
SiC (BMF80R12RA3)	80 kHz	66.68	266.72	98.68%

如上表所示，即使 SiC 模塊的開關頻率從 IGBT 時代的 20kHz 提升到 80kHz，其 H 橋總損耗（266.72W）仍僅為 IGBT 總損耗（596.6W）的約一半。這一結果表明，通過采用 SiC 模塊，整機效率實現了從 97.10% 提升到 98.68% 的顯著跨越，提升了約 1.58 個百分點 。

損耗的顯著降低對工業 VFD 系統具有深遠的工程意義。總損耗減半直接意味著系統內部的發熱量大幅減少，因此對散熱系統設計的要求也隨之降低。在實際系統架構中，這使得設計人員可以縮小散熱器的尺寸，甚至可以考慮從復雜的液冷系統轉向更具成本優勢和維護便利性的風冷系統，從而實現系統級的成本優化、提高可靠性，并進一步提升功率密度。

3.2 電機驅動應用中的效率提升與結溫控制

電機驅動是工業變頻器的核心應用場景。針對大功率電機驅動的應用，SiC 模塊的性能提升優勢更為明顯。對 62mm SiC MOSFET 模塊 BMF540R12KA3 與 62mm IGBT 模塊英飛凌 FF800R12KE7 在 237.6kW 電機驅動工況下進行仿真比較，結果充分展示了 SiC 的技術優勢 。

電機驅動應用仿真對比 (237.6kW)

模塊型號/類型	載波頻率 (fsw)	單開關總損耗 (W)	整機效率	最高結溫 (Tj) (°C)	電流輸出能力 (Arms) @ Tj≤175°C
IGBT (FF800R12KE7)	6 kHz	1119.22	97.25%	129.14	446
SiC (BMF540R12KA3)	12 kHz	242.66	99.39%	109.49	520.5

仿真結果顯示，即使 SiC 模塊將開關頻率提高了一倍（從 6kHz 提升到 12kHz），其單開關總損耗（242.66W）仍遠低于 IGBT 模塊的總損耗（1119.22W），損耗降低了近 78% 。更重要的是，SiC 模塊的整機效率達到了 99.39%，相較于 IGBT 的 97.25%，實現了大幅提升 。

損耗降低直接帶來了熱裕度的釋放。盡管 SiC 模塊的運行頻率更高，但其最高結溫僅為 109.49°C，遠低于 IGBT 的 129.14°C。這一顯著的熱管理優勢表明，SiC 模塊在高頻運行時擁有巨大的熱裕度。

系統設計可以利用這一熱裕度來實現功率輸出的最大化。通過將結溫約束條件提高到器件的最高額定工作溫度（Tj≤175°C）進行計算，結果表明 SiC 模塊可以承載更高的輸出電流。在這一約束下，IGBT 模塊的最大輸出相電流為 446Arms，而 SiC 模塊的最大輸出相電流可達 520.5Arms 。這表明，在相同的熱管理條件下，SiC 技術能提供高達 17% 的電流輸出能力提升，直接增強了 VFD 的額定功率和峰值性能。

3.3 反向恢復特性 (Qrr) 對高頻硬開關拓撲的意義

SiC MOSFET 的體二極管或內置 SBD 在反向恢復特性上的優勢，是實現高頻硬開關拓撲的基礎。傳統的硅基功率器件，無論是 IGBT 還是 MOSFET，其體二極管在反向恢復時都會產生明顯的反向恢復電荷 (Qrr) 和峰值電流 (Irrm)，導致不可忽略的反向恢復能量損耗 (Err) 和電壓尖峰。

SiC MOSFET 的體二極管或集成 SiC SBD 則表現出極小的 Qrr。以 BMF240R12E2G3 模塊為例，在

Tj=150°C 和 ID=240A 的高電流工況下，其 Qrr 僅為 1.9μC 。這種近乎零的反向恢復特性，有效地消除了 Err 損耗和電壓尖峰，這對于在工業 VFDs 中常用的硬開關拓撲（如三相逆變器和高頻 DCDC 變換器）至關重要。

極低的 Qrr 意味著 SiC 模塊可以在沒有外部緩沖電路和外加肖特基二極管的情況下，在高頻下實現高效率和低電磁干擾（EMI）噪聲。這是工業 VFD 能夠從傳統幾 kHz 的載波頻率，向數十甚至上百 kHz 邁進的硬件先決條件。

IV. SiC 功率模塊封裝技術與系統可靠性提升

4.1 模塊可靠性基礎：陶瓷覆銅基板的選擇

大功率 SiC 模塊的長期可靠性不僅取決于芯片本身的質量，還嚴重依賴于其封裝材料和結構設計，特別是陶瓷覆銅基板（DCB/AMB）。由于 SiC 器件具有極高的熱密度和工作溫度范圍，基板必須具備優異的導熱性、高絕緣強度和良好的熱機械匹配性，以承受苛刻的溫度循環應力。

在陶瓷材料的選擇上，氮化硅（Si3N4）AMB技術相對于傳統的氧化鋁（Al2O3）DCB 和氮化鋁（AlN）DBC/AMB 具有綜合優勢 。

機械強度優勢：Si3N4 的抗彎強度高達 700N/mm2，遠高于 AlN (350N/mm2) 和 Al2O3 (450N/mm2) 。這種卓越的機械性能使得

Si3N4 基板不易開裂，即使在減?。ǖ湫秃穸?360μm）以優化熱阻的情況下，也能保持結構完整性。

熱匹配與熱循環可靠性：Si3N4 的熱膨脹系數（2.5 ppm/K）與 SiC 芯片的熱膨脹系數更接近，從而顯著降低了在頻繁溫度變化（熱循環）下產生的熱應力。實驗證明，Al2O3/AlN 基板在經過 10 次溫度沖擊后可能出現銅箔與陶瓷分層，而 Si3N4 在 1000 次溫度沖擊試驗后仍保持了良好的接合強度 。 因此，在大功率工業應用中，如 62mm 封裝的 BMF540R12KA3 模塊，采用Si3N4 AMB 結合銅基板已成為行業公認的高可靠性設計趨勢。這種設計能夠確保模塊在承受高熱密度和長期熱循環應力下的穩定運行。

4.2 模塊內部設計對寄生電感和雜散電感 (Lσ) 的優化

SiC MOSFET 的高速開關能力（高 di/dt）是其核心優勢，但也給封裝帶來了嚴峻的挑戰。高速電流變化與回路中的寄生電感 (Lσ) 會產生過高的電壓尖峰（Vspike=Lσ?di/dt），這可能導致器件超過其額定 VDSS 而發生擊穿，從而限制了器件的實際運行速度。

為了應對這一挑戰，SiC 功率模塊在封裝設計中必須進行精細優化，以最小化雜散電感。例如，62mm SiC 模塊采用了優化的低雜散電感設計，目標值低至 14nH 及以下 。實現這一目標依賴于多個設計技巧，包括采用平面化母線結構、縮短功率回路路徑以及使用共源極引腳來降低驅動回路電感。

這種對 Lσ 的嚴格控制是 SiC 芯片優勢得以全面發揮的關鍵。如果封裝電感過高，設計者將不得不通過增加外部柵極電阻 (RG) 來減緩開關速度（降低 di/dt），從而犧牲 SiC 本應帶來的低開關損耗優勢。因此，封裝設計決定了 SiC 技術能否在工業 VFDs 中實現高效、高頻和可靠運行的上限。

4.3 SiC SBD 的集成優勢：降低體二極管管壓降和雙極性退化風險

在電機驅動等工業 VFDs 中，逆變器在電感負載下需要頻繁的續流操作，這使得功率器件的體二極管在高頻下承受應力。SiC MOSFET 的體二極管雖然 Qrr 極低，但在續流模式下，其管壓降 (VSD) 通常較高，且可能存在雙極性退化（Bipolar Degradation）的風險，即體二極管長時間導通后，可能導致 MOSFET 的 RDS(on) 增大，可靠性下降 。

針對這一挑戰，一些先進的 SiC 模塊，例如 Pcore?2 E2B 系列，內部集成了 SiC 肖特基勢壘二極管（SiC SBD）。

降低管壓降和損耗：內置 SiC SBD 大幅降低了模塊在二極管續流時的管壓降。以 BMF240R12E2G3 模塊為例，在 ISD=240A 工況下，其芯片 VSD 典型值僅為 1.90V (25°C) 。相較于 SiC MOSFET 較高的體二極管壓降，這顯著降低了續流模式下的傳導損耗。

消除雙極性退化風險：通過集成 SiC SBD，續流電流主要流經 SBD，避免了 SiC MOSFET 體二極管的導通。這有效降低了 SiC MOSFET 雙極性退化風險。實驗數據顯示，在普通 SiC MOSFET 中，體二極管導通運行 1000 小時后 RDS(on) 波動高達 42%，而采用內置 SBD 的產品可將 RDS(on) 的變化率控制在 3% 以內，極大地增強了產品的長期可靠性和壽命 。

V. 關鍵實現技術：SiC 門極驅動與米勒鉗位功能

5.1 SiC MOSFET 對驅動電壓和門極閾值電壓 (VGS(th)) 的特殊要求

SiC MOSFET 的性能釋放和可靠運行對門極驅動電路提出了特殊要求。器件通常需要一個相對高的正偏置電壓（例如 +18V）以確保導通時通道電阻 (RDS(on)) 最小化，并需要一個負偏置電壓（例如 ?4V 或 ?5V）來確保在關斷時的可靠性 。 此外，SiC MOSFET 的門極閾值電壓 (VGS(th)) 通常較低（例如 34mm 模塊為 2.7V ），且 VGS(th) 具有隨結溫升高而下降的特性 。較低的 VGS(th) 使得 SiC MOSFET 在高 dV/dt 瞬態過程中更容易被誤導通。

為應對這一挑戰，部分模塊在芯片設計時采用了較高的閾值電壓，以增加抗干擾裕度。例如，BMF240R12E2G3 模塊的典型 VGS(th) 達到 4.0V 。這種設計是為了在高溫和高 dV/dt 瞬態下提供更大的操作裕度，從而降低由米勒效應引發的誤導通風險。

5.2 米勒效應（Miller Effect）在高 dV/dt 場景下的誤導通風險分析

米勒效應是在半橋電路中使用 SiC MOSFET 時必須解決的核心挑戰，尤其是在追求高開關速度的工業 VFD 應用中。

米勒現象的物理原理是：當一個開關管（例如上管 Q1）開通時，橋臂中點電壓會迅速從負電源軌躍升至正電源軌，產生極高的電壓變化率 dV/dt。這個 dV/dt 會通過對管（例如處于關斷狀態的下管 Q2）的柵漏寄生電容 (Cgd) 耦合一個瞬態米勒電流 Igd，其大小為 Igd=Cgd?(dV/dt) 。該米勒電流流經對管的關斷回路電阻 ( RG(off)) 和負電源軌，在柵極產生一個正向電壓尖峰，即 Vgs=Igd?RG(off)+Vneg。如果這個電壓尖峰超過了對管的 VGS(th)，則會導致該對管發生非預期的誤開通，造成致命的橋臂直通（Shoot-through），嚴重威脅系統安全 。

由于 SiC MOSFET 的開關速度極快，其 dV/dt 可以輕易達到 30kV/μs 甚至更高 ，加之其較低的 VGS(th)，使得米勒現象引發的誤導通風險遠超傳統 IGBT。因此，依賴傳統的負偏置或減小 RG(off) 的被動抑制方法已經不足以應對 SiC 的高速運行要求，必須采用主動技術。

5.3 有源米勒鉗位（Active Miller Clamp）的工作原理及其在 SiC MOSFET 驅動中的必要性

有源米勒鉗位（AMC）功能是為 SiC MOSFET 設計的專用驅動芯片（如 BTD5452R 和 BTD5350MCWR ）的核心特性。它提供了一種主動的、低阻抗路徑來吸收米勒電流，從而確保器件在高速開關期間的可靠關斷。

有源米勒鉗位的工作機制：

當 SiC MOSFET 被指令關斷后，柵極電壓開始下降。一旦柵極電壓降至預設的鉗位閾值（例如相對于負電源 VEE 的 1.8V），驅動芯片內部的比較器立即啟動，打開一個低阻抗的 NMOS 開關（T5），通過 CLAMP 引腳將 MOSFET 的柵極直接連接到負電源軌 ( VEE) 。這種低阻抗通路（例如 BTD5452R 具有 1A 鉗位電流能力 ）能夠高效地吸收通過 Cgd 耦合的米勒電流，防止柵極電壓被抬高。

量化抑制效果：

在實際測試中，有無米勒鉗位功能的差異是巨大的。在某些測試條件下（例如 VGS=0V 驅動），無米勒鉗位時下管的 VGS 尖峰可能高達 7.3V，遠超 VGS(th)。而采用了米勒鉗位功能后，此尖峰電壓可被有效抑制至 2V 左右 。對于使用負偏置驅動（例如 VGS=?4V）的場景，無鉗位時尖峰電壓可達 2.8V，使用鉗位后則可降至 0V 附近 。這種顯著的抑制效果保證了器件在高 dV/dt 瞬態下仍能可靠地保持關斷狀態。

專用驅動芯片的關鍵特性：

專門為 SiC 設計的門極驅動器，如 BTD5452R，還集成了其他關鍵功能以增強系統可靠性 ：

高 CMTI：典型值 250V/ns，確保在高 dV/dt 產生的共模噪聲下，隔離柵兩側的信號能夠可靠傳輸。

高驅動能力：5A 峰值拉電流和 9A 峰值灌電流，滿足大 QG 模塊對快速充放電的要求，以實現高速開關。

故障保護：集成了退飽和（DESAT）短路故障檢測和軟關斷功能，提供系統級的短路保護，在 SiC MOSFET 發生短路故障時能安全地將其關斷。

VI. 工業級 SiC MOSFET 模塊產品組合與選型參考

工業應用對功率模塊的功率等級、封裝尺寸、可靠性和集成度有多樣化的需求。基本半導體提供了覆蓋中低功率到超大功率的 SiC 模塊系列，以滿足工業 VFD、感應加熱和儲能等不同應用場景。

6.1 Pcore?2 34mm 系列模塊參數與適用應用

34mm 封裝是工業領域常用的緊湊型標準封裝，適用于中功率、高頻應用，以實現高功率密度設計。這些模塊的目標應用包括高端工業焊機、感應加熱和緊湊型工業變頻器 。

以下是 34mm Pcore?2 半橋模塊的關鍵參數：

型號	VDSS (V)	IDnom (A) (@ TC=80/75°C)	RDS(on) (mΩ) @ 25°C	Rth(j?c) (K/W) / Switch
BMF80R12RA3	1200	80 (@ 80°C)	15.0	0.54
BMF120R12RB3	1200	120 (@ 75°C)	10.6	0.37
BMF160R12RA3	1200	160 (@ 75°C)	7.5	0.29

BMF160R12RA3 提供了 7.5mΩ 的低導通電阻和 0.29K/W 的低熱阻 ，使其成為中高功率 VFDs 優化尺寸的理想選擇。

6.2 Pcore?2 E2B 系列模塊參數與適用應用

E2B 系列模塊代表了對可靠性和集成度有更高要求的工業應用。該系列采用了先進的 Si3N4 陶瓷基板和內置 SiC SBD 的芯片方案，以應對苛刻的電機驅動和電源控制場景。

E2B 模塊的核心價值在于其高可靠性和功能集成：

高閾值電壓：典型 VGS(th)=4.0V，提高了模塊對米勒效應的免疫力。

內置 SiC SBD：降低了續流損耗，并消除了 SiC MOSFET 體二極管雙極性退化導致的 RDS(on) 波動風險。

該系列適用于大功率快速充電樁、APF（有源濾波器）、PCS（電源控制系統）以及電機驅動控制等關鍵應用 。

BMF240R12E2G3 模塊參數：

VDSS=1200V， IDnom=240A @ 80°C 。

RDS(on)=5.5mΩ @ 25°C 。

極低結殼熱阻 Rth(j?c)≤0.09K/W 。

6.3 62mm 系列大電流模塊參數與高功率密度應用

62mm 封裝是工業領域的傳統大功率標準，SiC 模塊利用此封裝承載超大電流，實現超高功率密度。這些模塊均采用了高可靠性的 Si3N4 AMB 陶瓷基板和銅基板，并針對極低寄生電感進行了優化 。

該系列適用于儲能系統、光伏逆變器、輔助牽引和超大功率 VFDs 。

以下是 62mm Pcore?2 半橋模塊的關鍵參數：

型號	VDSS (V)	IDnom (A) (@ TC=90°C)	RDS(on) (mΩ) @ 25°C	Rth(j?c) (K/W) / Switch
BMF360R12KA3	1200	360	3.7	0.11
BMF540R12KA3	1200	540	2.5	0.07

BMF540R12KA3 模塊展現了業界領先的性能，其 RDS(on) 僅為 2.5mΩ，且結殼熱阻 Rth(j?c) 極低，僅為 0.07K/W 。極低的熱阻配合低傳導損耗，使得這些模塊能夠在極高的連續電流下保持穩定的低結溫，為超大功率工業 VFDs 的小型化和高可靠性設計提供了堅實基礎。

VII. 總結與未來展望

7.1 SiC 技術對工業變頻器市場的影響總結

碳化硅（SiC）功率模塊的出現，為大功率工業風機變頻器技術帶來了革命性的變革。SiC 技術徹底打破了傳統硅基 IGBT 在效率和開關頻率上的固有瓶頸，使得工業 VFDs 能夠?qū)崿F(xiàn)質的飛躍，邁向超高能效（99%以上）、高功率密度和高動態響應速度的時代。

SiC 在變頻器中的演進價值體現在系統層面的多重優化：

效率和損耗：SiC 模塊通過極低的開關損耗和傳導損耗，將系統總損耗降至傳統 IGBT 方案的約一半（例如，在 20kW 仿真中，損耗降低 55% ），使整機效率突破 99% 的大關。

功率密度：損耗的降低和開關頻率的提升（可達 4 倍或更高），極大地縮小了散熱器和無源元件的體積，使得 VFD 整體尺寸大幅減小，實現了功率密度的飛躍。

可靠性：采用 Si3N4 陶瓷基板、低電感封裝設計、以及集成 SiC SBD 等措施，顯著增強了模塊在高溫和高熱循環下的可靠性和長期壽命。

控制：專用 SiC 門極驅動芯片（如具備有源米勒鉗位功能的 BTD5452R ）解決了 SiC 器件高 dV/dt 帶來的誤導通風險，確保了系統在高頻硬開關下的穩定運行。

SiC 技術的應用不再是簡單的器件替換，而是一種全面的系統級設計優化，涵蓋了熱管理、電磁兼容（EMI）和驅動控制的全面升級。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

7.2 SiC 模塊在未來工業 4.0 和更高功率密度系統中的發展方向

未來，SiC 模塊技術將在工業 4.0 和更高功率密度系統中繼續深化發展：

更高集成度：模塊設計將趨向于更高集成化，將 SiC 芯片、SBD、門極驅動電路甚至溫度和電流傳感器集成到單一模塊中。這將進一步簡化用戶設計，并優化系統級的寄生參數和電磁兼容性能。

先進互連與封裝：為應對 SiC 帶來的更高熱密度和熱循環應力，封裝材料和連接技術將持續優化，例如廣泛采用燒結銀技術替代傳統焊料，以提高模塊的耐受壽命和可靠性，并推動模塊向更高 Tvj 演進。

智能與保護：門極驅動芯片將集成更多智能保護和控制功能，如更先進的短路檢測算法、動態柵極驅動優化和更強大的 CMTI，以應對更復雜、更嚴苛的工業運行環境，確保 SiC 模塊在高頻、大功率工業 VFD 中的長久穩定運行。
