執行摘要

傾佳電子對微電網儲能專用功率變換系統（PCS）的拓?fù)浼軜?gòu)、關鍵技術發展趨勢及其核心功率半導體器件的演進進行了全面而深入的技術分析。傾佳電子的核心論點在于，以碳化硅（SiC）為代表的先進寬禁帶半導體技術，正與不斷演進的變換器拓?fù)浣Y(jié)構相融合，從根本上重塑微電網儲能系統的性能、可靠性與經濟可行性。分析表明，行業正經歷一場從傳統的、基于硅（Si）基絕緣柵雙極晶體管（IGBT）的復雜多電平變換器，向更簡潔、高效的基于SiC金屬氧化物半導體場效應晶體管（MOSFET）的兩電平拓?fù)涞姆妒睫D(zhuǎn)移。傾佳電子將通過理論分析、器件級性能基準測試、模塊化封裝技術創新以及系統級案例研究，量化闡述這一轉變所帶來的效率、功率密度、系統成本和投資回報率方面的顯著收益。最終，傾佳電子旨在為電力電子工程師、研發科學家及技術決策者提供一份權威的技術參考，以指導下一代微電網儲能系統的設計、開發與技術選型。

第一節：微電網功率變換系統的架構框架

1.1 PCS在微電網運行與韌性中的關鍵作用

微電網是一種在明確界定的電氣邊界內，由分布式能源（DERs）、儲能系統和本地負載組成的，能夠相對于主電網作為單個可控實體運行的小型電力系統 1。其核心價值在于既能與傳統的大電網（宏電網）協同工作，也能在主電網發生故障或出于經濟性考慮時，以“孤島模式”獨立運行，從而為關鍵負載提供不間斷的、高質量的電力供應，極大提升了區域電網的韌性和可靠性 。

在此架構中，功率變換系統（Power Conversion System, PCS）扮演著至關重要的角色。PCS本質上是一個高性能的雙向電力電子接口，是連接直流儲能單元（通常是電池組）與交流電網或本地交流負載之間的“橋梁”與“大腦” 。其核心功能是實現電能的高效雙向轉換：在電網負荷低谷或可再生能源出力盈余時，將交流電轉換為直流電為電池充電；在電網負荷高峰或可再生能源出力不足時，將電池存儲的直流電逆變?yōu)楦哔|(zhì)量的交流電，回饋電網或供給本地負載 。

PCS的性能直接決定了微電網的功能完整性和運行質量。其關鍵功能包括：

電網穩定與支撐： 在并網模式下，PCS通過精確的功率控制，參與電網的頻率調節和電壓支撐，提高電能質量 。

無縫并/離網切換： 當主電網發生故障時，PCS必須能夠快速（通常在毫秒級）檢測到異常并控制微電網從并網模式平滑切換至離網模式，確保關鍵負載供電的連續性。電網恢復后，PCS再執行同步并網操作 。

黑啟動能力： 在主電網完全崩潰的情況下，PCS能夠利用儲能單元的能量，在無外部電網參考的情況下獨立建壓建頻，逐步恢復微電網內的電力供應，即實現“黑啟動” 。

可再生能源優化： PCS通過其能量管理功能，最大化本地可再生能源（如光伏、風電）的消納率，平滑其波動性，從而提高整個系統的經濟性和環保性 。

因此，PCS的效率、功率密度、動態響應速度和可靠性，是評估和設計微電網儲能系統的核心技術指標。

1.2 功率變換器拓?fù)涞谋容^研究

PCS的性能在很大程度上取決于其內部功率變換器的電路拓?fù)浣Y(jié)構。拓?fù)涞倪x擇是一項復雜的工程權衡，涉及功率半導體器件的性能限制、系統效率、輸出電能質量、控制復雜度和總體成本。

1.2.1 傳統兩電平電壓源變換器 (2L-VSC)

兩電平電壓源變換器是所有電壓源型變換器的基礎，其基本構建單元為半橋結構 。該拓?fù)浣Y(jié)構簡單、堅固，控制邏輯相對直接，是電力電子領域應用最廣泛的架構之一。然而，當采用傳統的硅基IGBT作為開關器件時，2L-VSC的性能受到顯著限制。IGBT較高的開關損耗使其工作頻率通常被限制在較低范圍（例如20 kHz以下）。在低開關頻率下，2L-VSC輸出的方波狀電壓含有大量的低次諧波，導致電壓總諧波失真（THD）較高。為了滿足并網標準對電能質量的嚴格要求，必須在變換器輸出端配置體積龐大、成本高昂的無源濾波器（電感和電容），這嚴重制約了系統的功率密度和成本效益。

1.2.2 多電平架構的興起：T型三電平中點鉗位 (3L-T-NPC)

為了克服傳統2L-VSC在Si-IGBT技術下的局限性，多電平拓?fù)鋺?yīng)運而生，其中T型三電平中點鉗位（3L-T-NPC）拓?fù)湟殉蔀?00kW級別工商業儲能PCS的主流解決方案之一 10。

與兩電平拓?fù)湎啾?，三電平拓?fù)渫ㄟ^引入一個中性點電位，使得每個橋臂的輸出電壓可以在三個電平（$+V_{dc}/2$, 0, $-V_{dc}/2$）之間切換 11。這種階梯式的輸出電壓波形更接近正弦波，從而顯著降低了輸出電壓的諧波含量，特別是低次諧波。其直接優勢在于，在與2L-VSC相同的開關頻率下，3L-T-NPC拓?fù)渌璧妮敵鰹V波器尺寸、重量和成本都大幅減小 。

然而，這種性能的提升是以增加系統復雜性為代價的。一個典型的3L-T-NPC拓?fù)湫枰嗟墓β拾雽?dǎo)體器件。例如，在125kW的PCS方案中，若采用分立器件，則需混合使用1200V和650V兩種不同電壓等級的IGBT，同時還需要額外的鉗位二極管 。此外，其控制策略也更為復雜，需要精確控制中點電位的平衡，以防止電壓漂移導致系統故障。

1.2.3 拓?fù)錂?quán)衡：復雜性、性能與適用性的綜合

在硅基IGBT主導的時代，PCS拓?fù)涞倪x擇呈現出一條清晰的演進路徑。2L-VSC因其簡單性而具有吸引力，但受限于IGBT的開關性能，導致系統整體功率密度和成本不具優勢。因此，行業普遍轉向采用更為復雜的3L-T-NPC拓?fù)?。這種選擇并非因為三電平拓?fù)湓谒蟹矫娑急举|(zhì)上優越，而是作為一種精巧的架構級解決方案，用以規避和補償硅基IGBT在器件物理層面的性能瓶頸——即高開關損耗和低頻率限制。

這種以增加拓?fù)鋸?fù)雜性來換取系統性能提升的設計哲學，為后續的技術變革埋下了伏筆。它引出一個關鍵問題：如果一種新型的功率半導體器件能夠從根本上突破頻率限制，那么是否還有必要沿用復雜的多電平架構？這正是碳化硅技術登場并引發范式轉移的邏輯起點。

第二節：向碳化硅（SiC）功率模塊的范式轉移

2.1 SiC相對于Si在高功率應用中的根本材料優勢

碳化硅（SiC）的崛起并非簡單的材料替換，而是一場由基礎物理特性驅動的技術革命。與傳統的硅（Si）相比，SiC作為一種寬禁帶半導體材料，其固有的物理屬性使其在處理高功率、高電壓和高頻率應用時具有無可比擬的優勢 。這些優勢的根源在于其原子結構和電子能帶結構。

寬禁帶（Wide Bandgap）： SiC的禁帶寬度約為3.26 eV，幾乎是Si（1.12 eV）的三倍。更寬的禁帶意味著需要更多的能量才能將電子從價帶激發到導帶，從而使SiC器件能夠承受更高的工作溫度而不易發生本征激發導致的熱失控，并能承受更高的電壓 。

高臨界擊穿場強（High Breakdown Electric Field）： SiC的臨界擊穿場強是Si的近10倍。這意味著在承受相同電壓時，SiC器件的漂移層可以做得更薄、摻雜濃度更高。這直接導致了極低的單位面積導通電阻（$R_{DS(on)}$），從而顯著降低了器件的導通損耗 12。

高熱導率（High Thermal Conductivity）： SiC的熱導率約為Si的三倍，使其能夠更有效地將器件內部產生的熱量傳導出去。這不僅降低了對散熱系統的要求，還提高了器件的功率密度和長期可靠性 。

高電子飽和漂移速率（High Electron Saturation Velocity）： SiC的電子飽和漂移速率是Si的兩倍，這使得SiC器件具有更快的開關速度和更好的高頻特性 。

下表量化了4H-SiC（一種常見的SiC多晶型體）與Si在關鍵物理性質上的差異。

表1：關鍵材料物理性質對比：Si vs. 4H-SiC

這些根本性的材料優勢，共同構成了SiC器件在電力電子應用中超越Si器件的理論基礎。

2.2 性能基準：SiC MOSFET vs. Si IGBT

材料層面的優勢最終必須轉化為器件層面的性能增益。在儲能PCS等高壓應用中，SiC MOSFET正逐步取代傳統的Si IGBT，其性能差異體現在靜態和動態兩個方面。

2.2.1 靜態性能：導通電阻與導通損耗

SiC MOSFET得益于其極低的單位面積導通電阻，在導通狀態下表現為純阻性，導通損耗為$P_{cond} = I_D^2 cdot R_{DS(on)}$。這使其在整個負載范圍內，尤其是在中低負載（部分負載）條件下，具有非常高的效率 。相比之下，Si IGBT的導通壓降由一個固定的膝點電壓$V_{CE(sat)}$和一個阻性部分組成，即使在小電流下也存在一個不可忽略的固定損耗，導致其在部分負載下的效率相對較低。

2.2.2 動態性能：開關損耗、頻率能力與反向恢復

動態性能是SiC MOSFET與Si IGBT之間最顯著的區別。

開關損耗與頻率能力： SiC MOSFET作為多數載流子器件，其開關過程極快，不存在少數載流子存儲和復合的問題，因此其開通損耗（$E_{on}$）和關斷損耗（$E_{off}$）遠低于作為雙極性器件的IGBT 。極低的開關損耗使得SiC MOSFET能夠在非常高的開關頻率（例如，在PCS應用中可達32-40 kHz甚至更高）下高效工作，而同等功率等級的IGBT通常被限制在20 kHz以下 。

反向恢復特性： 在典型的半橋拓?fù)渲?，一個開關管開通時，其對管的反并聯二極管需要從導通狀態轉為關斷狀態。Si IGBT的反并聯二極管存在嚴重的反向恢復問題，會產生一個巨大的反向恢復電流，這不僅在二極管自身造成損耗，更主要的是，它會疊加在開通的IGBT上，極大地增加了其開通損耗$E_{on}$。而SiC MOSFET的體二極管（或更優的、內部集成的SiC肖特基二極管）的反向恢復電荷（$Q_{rr}$）幾乎為零，從而徹底消除了這一主要的損耗來源，這是SiC系統效率遠高于Si系統的關鍵原因之一 。

下表總結了兩種器件在關鍵性能參數上的典型差異。

表2：性能基準對比：SiC MOSFET vs. Si IGBT

2.3 系統級價值主張：將器件性能轉化為系統增益

器件層面的性能優勢最終通過系統級的設計優化，轉化為商業價值。

2.3.1 實現更高效率和更低熱負荷

SiC MOSFET的極低總損耗（導通損耗+開關損耗）直接帶來了變換器效率的提升。在PCS應用中，即使是1%的效率提升也意味著顯著的經濟效益，因為它減少了在充放電循環中損失的電能，直接增加了儲能系統的全生命周期吞吐電量和收益 10。同時，更低的損耗意味著更少的廢熱產生。這使得散熱系統的設計得以簡化，例如可以使用更小、更輕、成本更低的散熱器，甚至在某些情況下可以從液冷轉向更簡單的風冷系統，從而降低了系統的復雜性和成本 。

2.3.2 解鎖前所未有的功率密度

更高的開關頻率是SiC技術帶來的一個革命性優勢。根據電磁學原理，電感和電容等無源元件的尺寸與開關頻率成反比。當開關頻率從IGBT的20 kHz提升到SiC的40 kHz或更高時，所需的電感和電容值可以成倍減小。由于這些無源元件通常占據了功率變換器內部的大部分體積和重量，因此頻率的提升可以直接轉化為系統尺寸和重量的大幅縮減 。結合簡化的散熱系統，SiC技術能夠?qū)崿F(xiàn)系統功率密度的顯著提升，例如在125kW的PCS中，模塊功率密度可提升超過25%。

這種從器件物理到系統架構的邏輯鏈條揭示了一個深刻的轉變：SiC的出現不僅僅是提供了一個性能更好的開關，它還賦予了系統設計師一種全新的設計自由度。過去為了彌補Si IGBT頻率不足而采用的復雜多電平拓?fù)?，現在可以被一個在更高頻率下運行的、更簡單的兩電平拓?fù)渌〈?。這種“回歸簡約”的設計范式，不僅提升了效率和功率密度，還通過減少元器件數量、降低控制復雜度和潛在故障點，進一步提升了系統的可靠性和成本效益。這完美解釋了在125kW PCS案例中，行業領先者選擇從三電平IGBT方案轉向兩電平SiC MOSFET方案的根本原因 。

第三節：SiC模塊設計的創新以增強可靠性與性能

要充分發揮SiC芯片的理論性能優勢，必須解決封裝和驅動層面的多重挑戰。這需要一種系統性的工程方法，將芯片、封裝材料、電路布局和外部驅動器作為一個整體進行協同優化?，F(xiàn)代高性能SiC功率模塊的設計正是這種理念的體現。

3.1 集成SiC肖特基勢壘二極管（SBD）的關鍵作用

雖然SiC MOSFET本身具有一個可用于續流的體二極管（body diode），但其存在兩個主要問題：一是其正向?qū)▔航递^高，會產生不必要的導通損耗；二是在長時間或高頻次的體二極管導通過程中，可能會引發晶格缺陷（即堆垛層錯），導致器件的導通電阻$R_{DS(on)}$發生不可逆的增加，嚴重影響器件的長期可靠性 。

為了解決這一問題，先進的SiC模塊普遍采用在MOSFET芯片內部集成或在模塊內共封裝一個SiC肖特基勢壘二極管（SBD）的策略 。在半橋的死區時間內，續流電流會優先通過正向壓降更低的SBD，從而完全規避了對體二極管的使用。這一設計帶來了三大核心優勢：

3.1.1 通過降低$V_{SD}$和消除反向恢復來提升性能

SiC SBD的正向?qū)▔航担?V_{SD}$）顯著低于SiC MOSFET的體二極管，從而降低了續流期間的導通損耗 。更重要的是，SBD作為一種多數載流子器件，其反向恢復電荷幾乎為零。這徹底消除了傳統Si二極管中嚴重的反向恢復損耗，并極大地降低了互補開關管的開通損耗，是SiC系統實現超高效率的關鍵因素之一 。

3.1. 通過緩解退化機制來增強長期可靠性

通過將續流電流從體二極管中轉移出去，集成的SBD從根本上解決了由體二極管導通引發的兩種主要退化機制：

抑制$R_{DS(on)}$的增加： 測試數據顯示，在沒有SBD的情況下，僅依靠體二極管進行1000小時的續流操作，SiC MOSFET的$R_{DS(on)}$可能會增加高達42%。而通過集成SBD，這一變化被成功抑制在3%以內，極大地保證了器件全生命周期內的性能一致性和穩定性 。

防止雙極性退化： 體二極管的導通是一種雙極性導電過程（同時涉及電子和空穴），這種過程會向SiC晶格中注入能量，可能誘發堆垛層錯的擴展，這是一種已知的、可導致器件永久性失效的退化機制。采用SBD進行續流，避免了雙極性導電的發生，從而根除了這一潛在的可靠性風險 。

3.2 先進封裝技術：穩健性的基石

SiC器件的高功率密度和高溫工作能力，對功率模塊的封裝技術提出了前所未有的熱機械應力挑戰。其中，作為芯片與外部散熱器之間的關鍵接口，陶瓷基板的選擇至關重要。

表3：陶瓷覆銅板性能對比：$Al_2O_3$ vs. AlN vs. $Si_3N_4$

3.2.1 氮化硅（$Si_3N_4$）基板在熱循環中的優越性

從上表可以看出，三種主流陶瓷基板材料各有優劣。氧化鋁（$Al_2O_3$）成本低廉，但熱導率最差，難以應對SiC的高熱流密度。氮化鋁（AlN）擁有最佳的熱導率，但其機械性能較差，抗彎強度和斷裂韌性均較低，使其在劇烈的溫度變化下容易開裂 。

氮化硅（$Si_3N_4$）則提供了一個近乎完美的平衡。它的熱導率雖不及AlN，但遠優于$Al_2O_3$。最關鍵的是，它的機械性能極為出色，抗彎強度和斷裂韌性均是三者中最高的 10。此外，其熱膨脹系數與SiC芯片最為匹配，進一步減小了熱循環過程中的機械應力。這種卓越的機械魯棒性直接轉化為超凡的可靠性。熱沖擊試驗表明，采用$Al_2O_3$或AlN的基板在數百次循環后就可能出現分層或開裂，而$Si_3N_4$基板則能承受數千次甚至更多的溫度循環而保持結構完整，這對于要求長壽命和高可靠性的儲能PCS應用至關重要 。

3.2.2 高頻工作下低寄生電感設計的必要性

SiC MOSFET的超快開關速度（極高的$di/dt$）帶來了一個新的挑戰。根據法拉第電磁感應定律（$V = L cdot di/dt$），即使很小的寄生電感（$L$），在極高的電流變化率（$di/dt$）下也會產生巨大的電壓過沖。這種過沖不僅會增加開關損耗，還可能超過器件的額定電壓，導致器件損壞。因此，最小化功率模塊內部的寄生電感成為SiC模塊設計的核心目標之一。先進的封裝技術，如采用優化的引腳布局、扁平化的端子設計和多層布線結構，旨在將模塊的雜散電感降低至14 nH甚至更低的水平，以確保SiC器件在高速開關下的安全、高效運行 。

3.3 SiC MOSFET最優工作的柵極驅動考量

要完全釋放SiC MOSFET的性能潛力，必須采用專門設計的柵極驅動電路。與驅動傳統IGBT相比，驅動SiC MOSFET要求更高、更精細的控制。

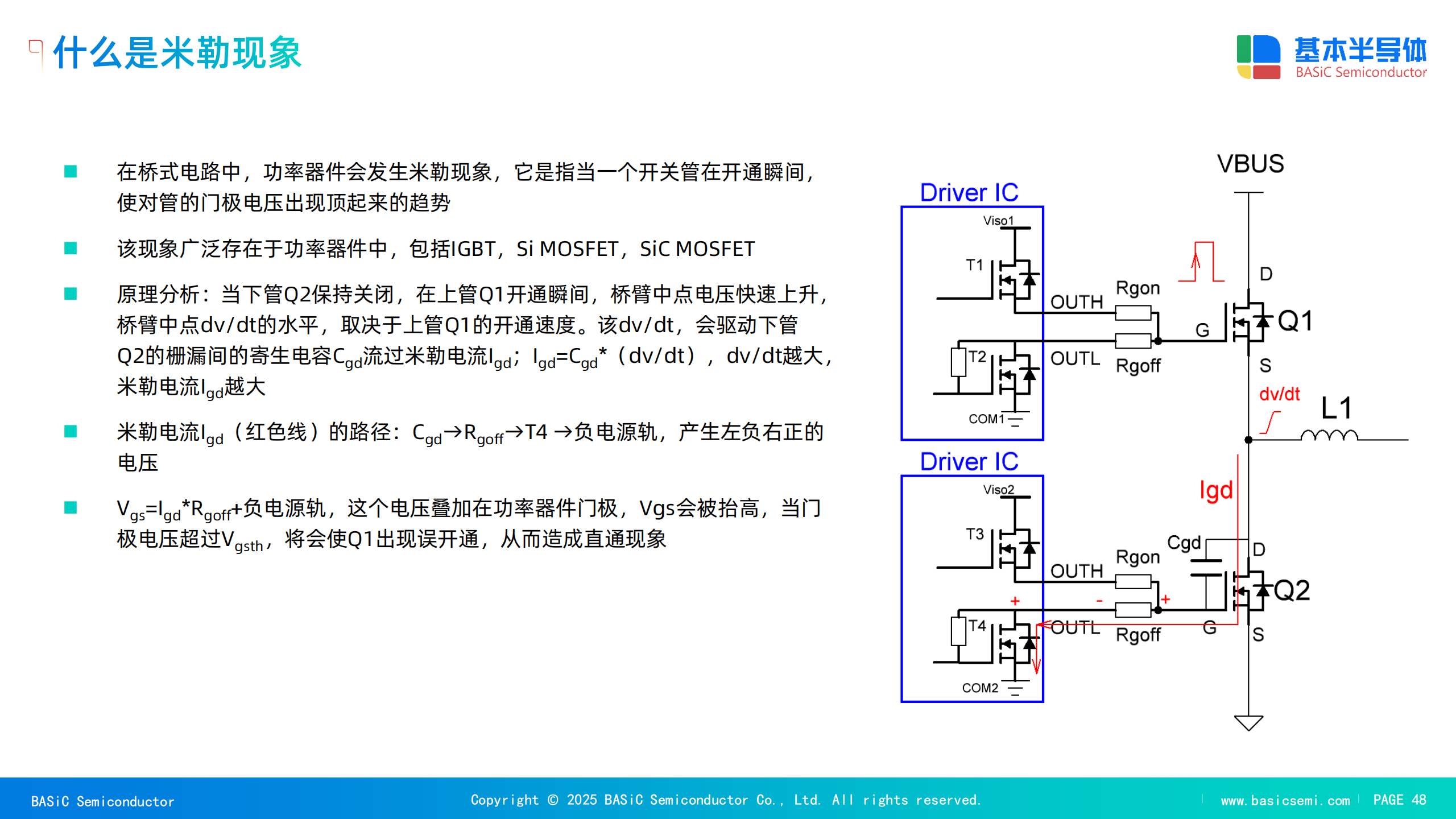

一個核心挑戰是抑制由米勒效應引發的寄生導通。在半橋電路中，當一個MOSFET（如下管）快速開通時，橋臂中點的電壓會急劇上升（產生極高的$dv/dt$）。這個快速變化的電壓會通過對管（上管）的米勒電容（$C_{gd}$）注入一個電流，即米勒電流。該電流流過上管的關斷柵極電阻，可能會在上管的柵源之間產生一個正向的電壓尖峰。如果這個尖峰超過了MOSFET的開啟閾值電壓（$V_{GS(th)}$），就會導致上管被錯誤地短暫導通，形成上下橋臂直通的危險情況，可能導致器件損壞 。

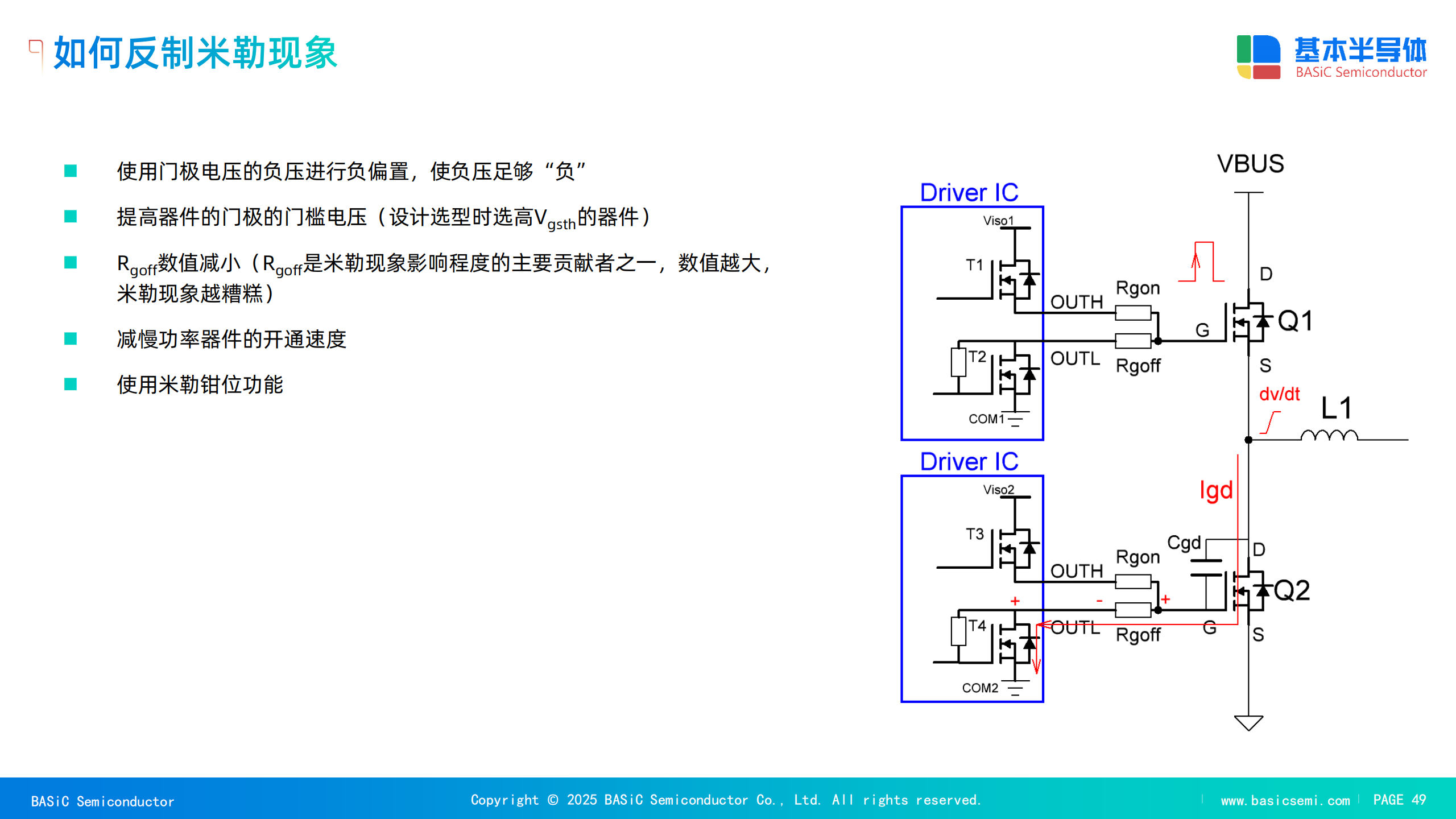

由于SiC MOSFET的開關速度極快（$dv/dt$遠高于Si IGBT），且其開啟閾值電壓相對較低，因此對米勒效應更為敏感 。為有效抑制寄生導通，必須采取專門的驅動策略：

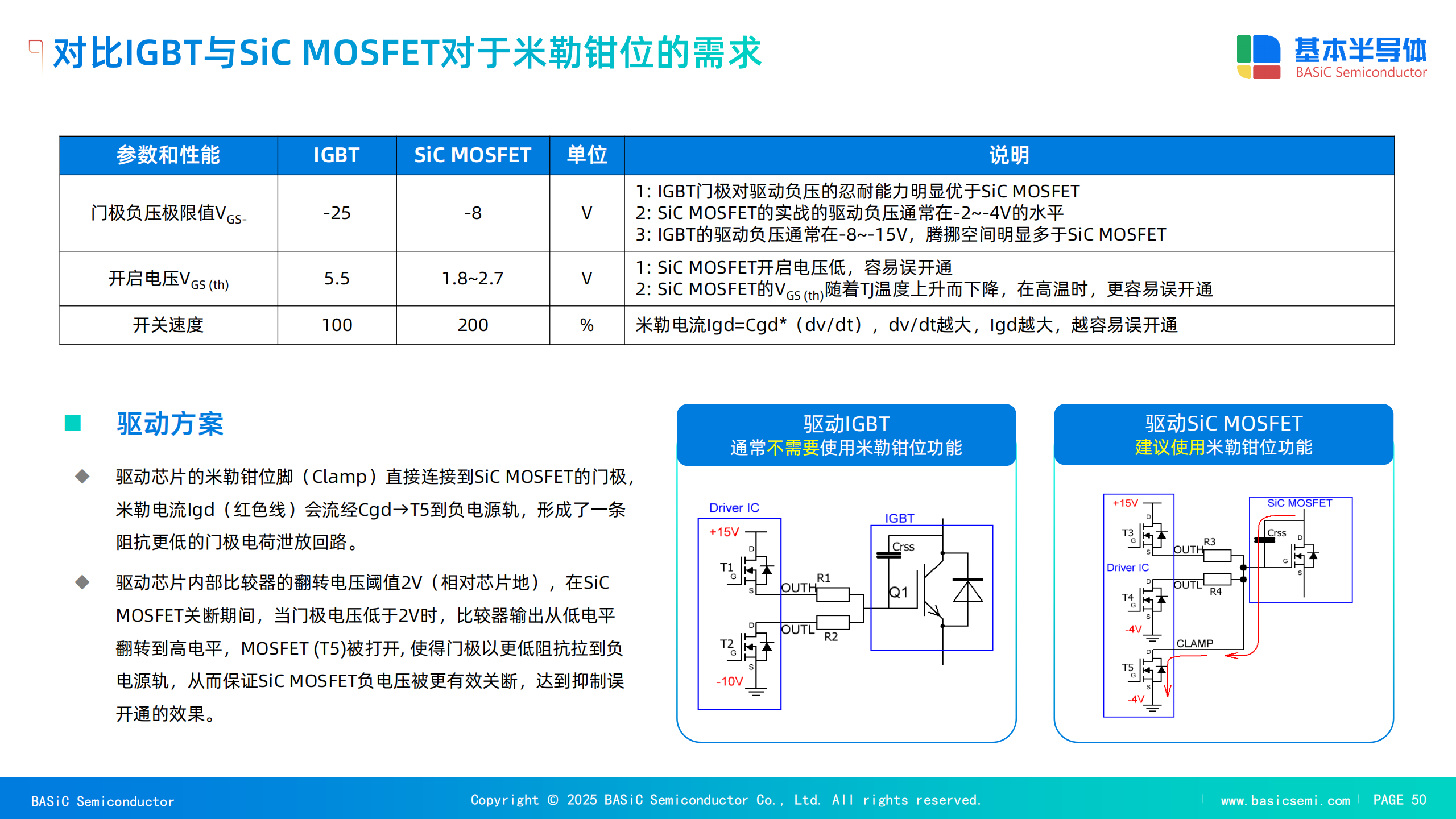

負壓關斷： 采用一個負的柵極關斷電壓（例如-4V）可以提供更大的噪聲裕量，使得米勒電流產生的電壓尖峰不足以達到開啟閾值 。

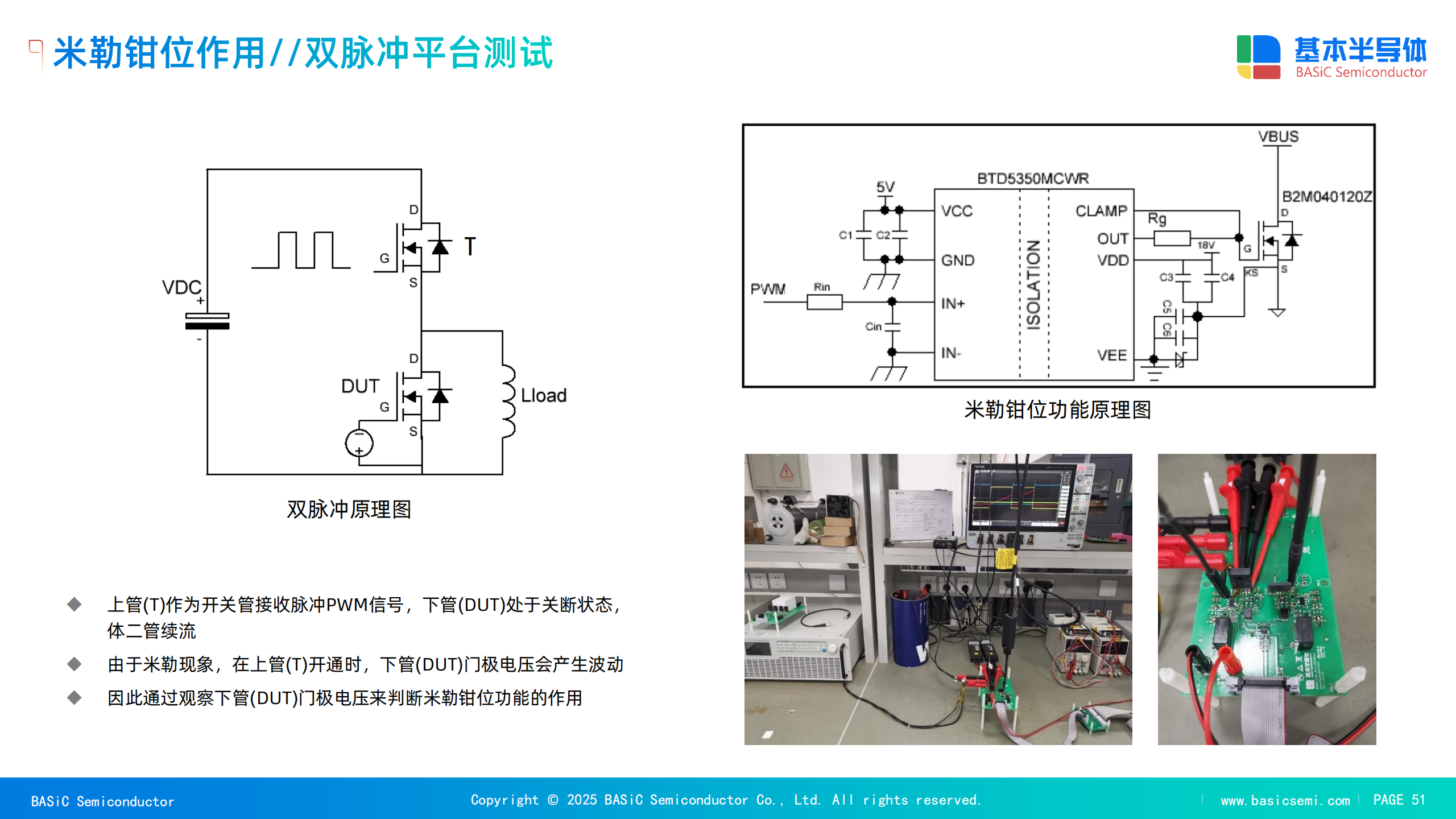

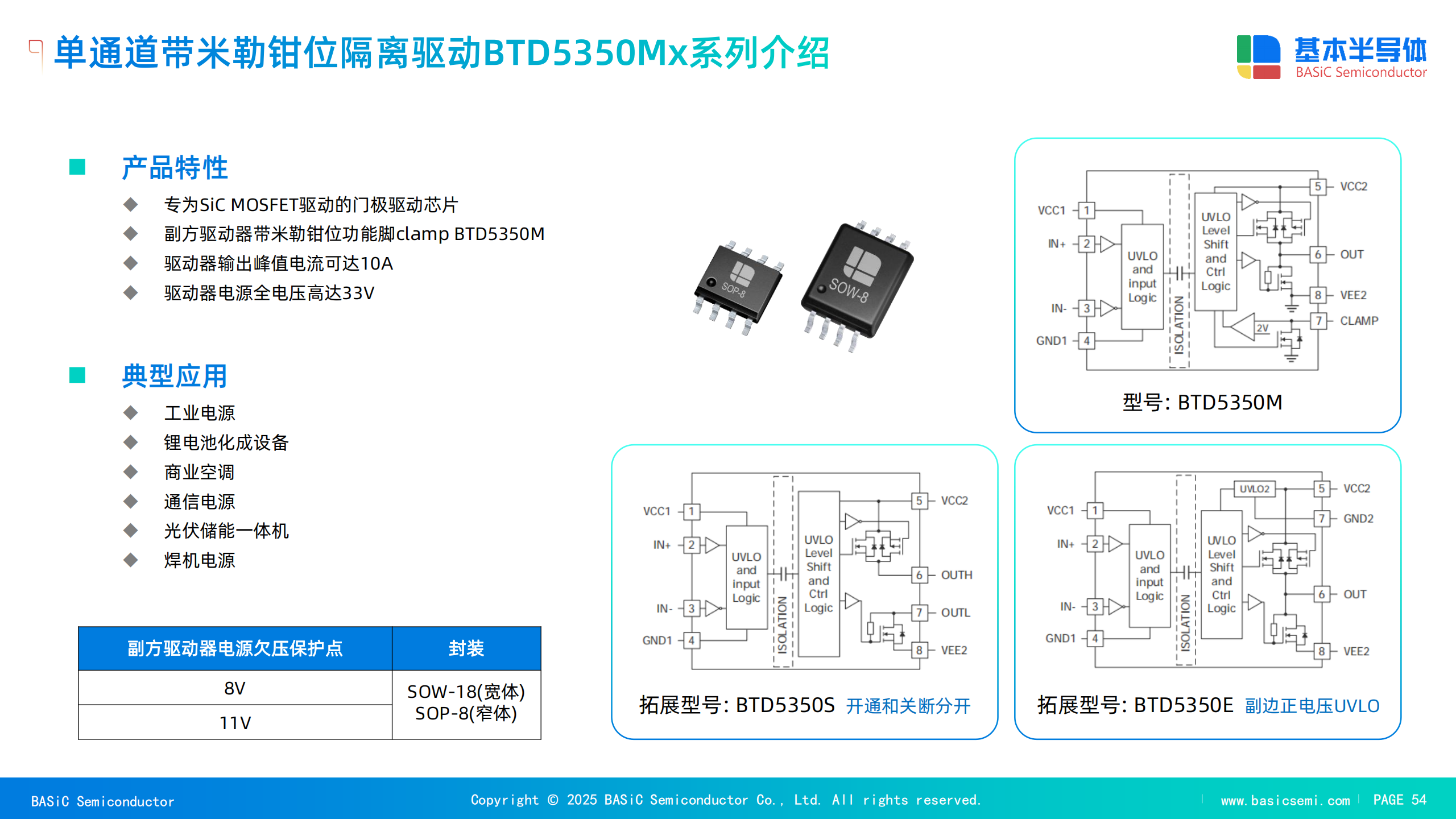

米勒鉗位（Miller Clamp）： 更為有效的方法是使用具備米勒鉗位功能的柵極驅動芯片（如基本半導體的BTD5350M系列）。這類驅動器在檢測到MOSFET即將關斷且柵極電壓低于某個閾值（如2V）時，會通過一個內部的低阻抗開關將柵極直接鉗位到負電源軌。這為米勒電流提供了一個極低阻抗的泄放路徑，從而有效地將柵極電壓鎖定在安全關斷狀態，徹底防止寄生導通的發生。雙脈沖測試波形清晰地證明，在施加米勒鉗位后，對管柵極上的電壓尖峰從危險的7.3V被抑制到了安全的2V以內 。

綜上所述，SiC技術的成功應用是一個系統工程。從芯片內部集成SBD，到采用$Si_3N_4$等先進封裝材料，再到實施帶有米勒鉗位等功能的精密柵極驅動，每一個環節都經過了精心設計和優化，共同確保了SiC功率模塊在嚴苛應用環境下的高性能和高可靠性。

第四節：定量分析：125kW PCS案例研究

為了將前述的理論分析與實際應用相結合，本節將以一個125kW工商業儲能PCS為具體案例，進行深入的定量分析。該案例基于所提供的詳盡仿真和測試數據，直觀地展示了SiC技術帶來的革命性影響。

4.1 架構對比：兩電平SiC vs. 三電平IGBT

如前文所述，125kW級別的PCS市場存在兩種主流的技術路線 ：

傳統方案： 采用基于Si IGBT的T型三電平（3L-T-NPC）拓?fù)?。該方案技術成熟，但系統復雜，需要多種電壓等級的IGBT和復雜的控制策略。

新興方案： 采用基于SiC MOSFET的傳統兩電平（2L-VSC）半橋拓?fù)洹Ｔ摲桨咐肧iC器件的高頻特性，以更簡單的架構實現了更高的性能。本案例中，該方案的核心是采用基本半導體的BMF240R12E2G3型SiC半橋模塊 。

4.2 仿真與測試數據深度解析

針對采用BMF240R12E2G3模塊的兩電平SiC方案，進行了詳盡的PLECS仿真，模擬其在125kW三相四橋臂PCS中的運行表現 。

4.2.1 不同工況下的損耗、效率與熱性能

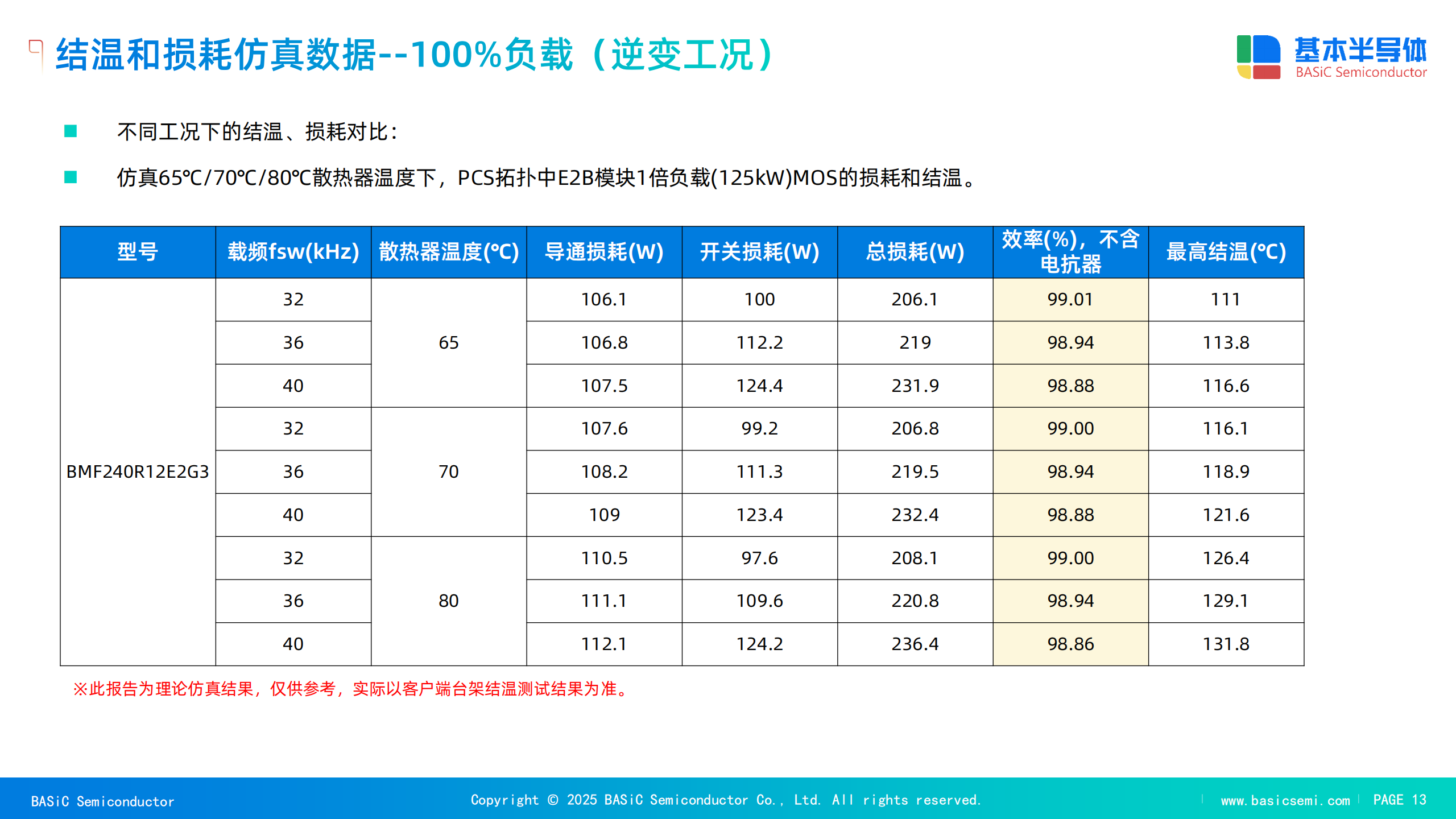

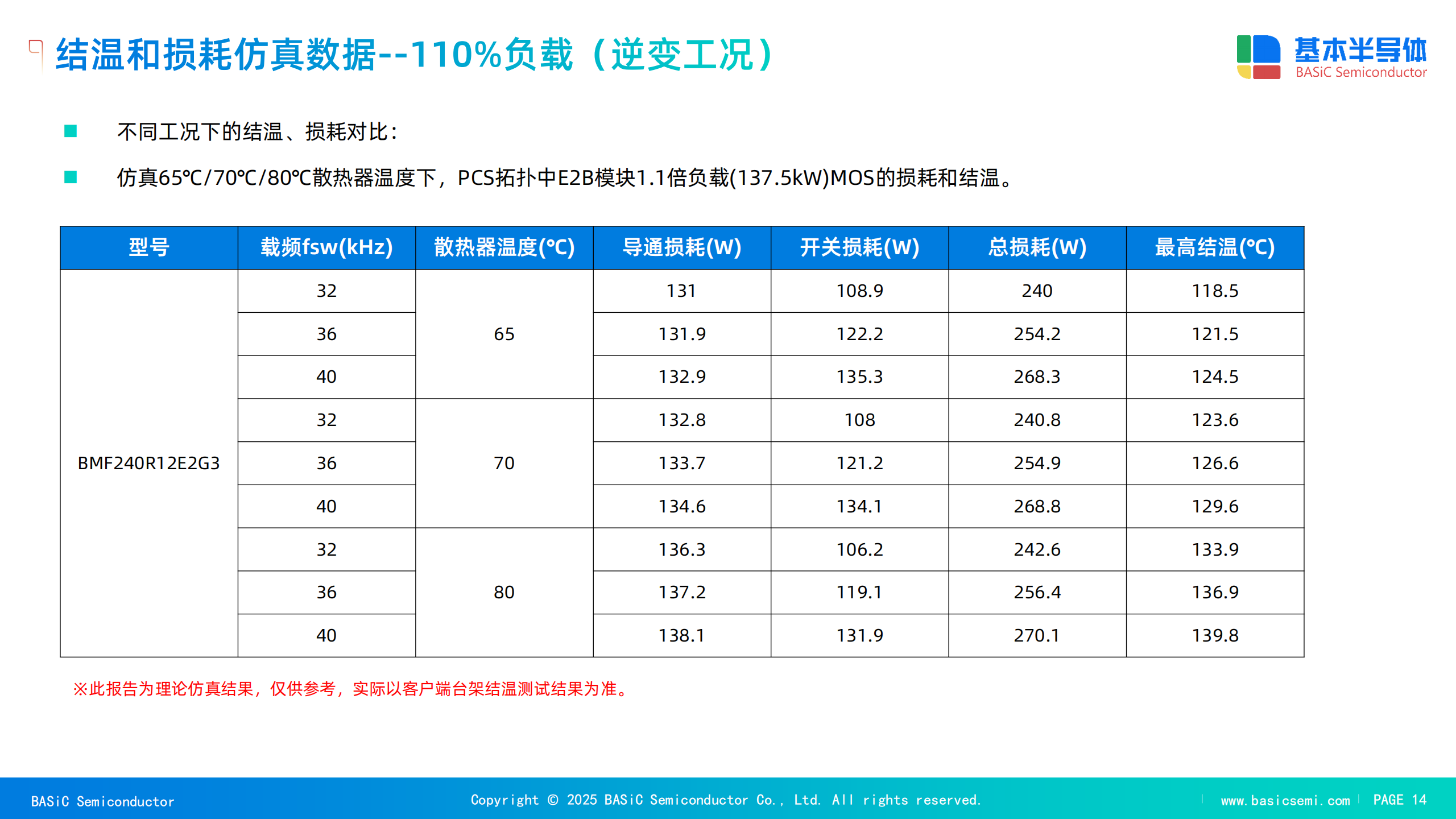

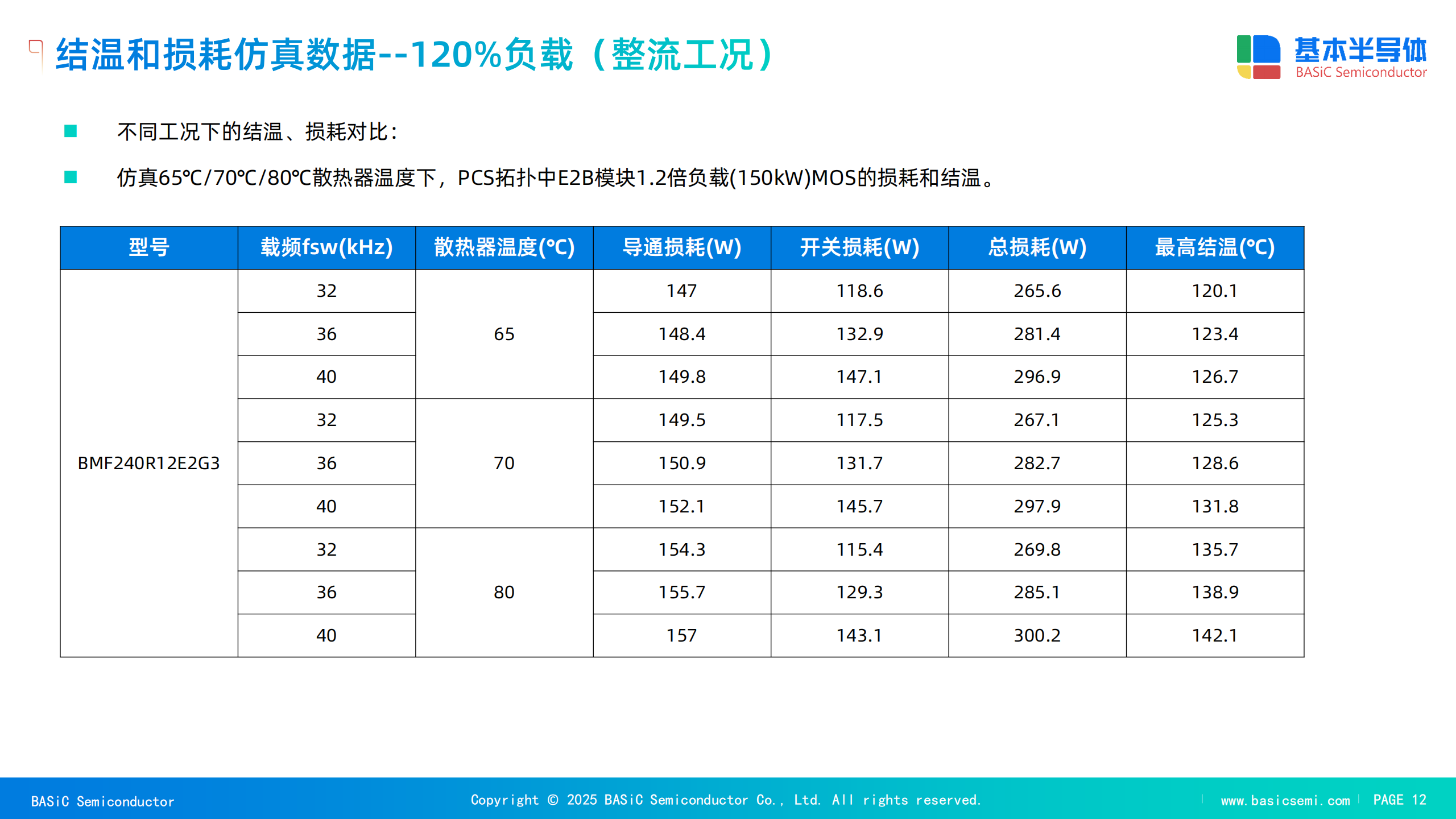

仿真覆蓋了多種嚴苛工況，包括不同負載水平（100%額定負載125kW，110%過載137.5kW，120%過載150kW）、不同開關頻率（32 kHz, 36 kHz, 40 kHz）以及不同散熱器環境溫度（65°C, 70°C, 80°C）。

關鍵仿真結果摘要如下（以整流工況為例）：

高效率： 在100%額定負載、80°C散熱器溫度、32 kHz開關頻率下，單個MOSFET的總損耗約為196.7W，PCS（不含電抗器）的效率高達99.05% 10。即使在40 kHz的高頻下，效率依然保持在98.90%的極高水平。

優異的熱性能： 在上述最惡劣的工況（120%過載150kW，80°C散熱器，40 kHz頻率）下，MOSFET的最高結溫仿真值為142.1°C，遠低于其175°C的最高允許工作結溫，顯示出充足的熱裕量 。

穩定的過載能力： 仿真數據表明，即使在120%的長期過載條件下，系統依然能夠穩定運行，且結溫可控，證明了SiC方案強大的魯棒性。

4.2.2 開關損耗負溫度系數的獨特優勢

仿真數據揭示了BMF240R12E2G3模塊一個極為重要的特性：其開關損耗具有負溫度系數。具體而言，隨著散熱器溫度從65°C升高到80°C，在固定的開關頻率和負載下，其開關損耗反而呈現下降趨勢，而導通損耗則如預期般隨溫度升高而增加。例如，在125kW負載、32 kHz頻率下，當溫度從65°C升至80°C，開關損耗從100.4W下降到84W，而導通損耗從99.4W上升到112.7W。這一降一升在很大程度上相互抵消，使得總損耗保持了非凡的穩定性（從199.9W微降至196.7W）。

這一特性在PCS硬開關拓?fù)渲袠O具價值。大多數半導體器件的損耗（包括導通和開關損耗）都隨溫度升高而增加，容易形成正反饋，導致熱失控。而BMF240R12E2G3的開關損耗負溫度系數特性則提供了一種內在的自調節機制，極大地增強了系統的熱穩定性，防止了熱失控的風險，從而顯著提升了PCS在高溫、重載等惡劣工況下的可靠性。對比測試圖表顯示，競爭對手產品的開通損耗$E_{on}$普遍呈現正溫度特性，即隨溫度升高而增大，這更凸顯了該負溫度特性是一項關鍵的技術優勢 。

4.3 經濟影響：從元件效率到系統投資回報

技術性能的提升最終必須轉化為可衡量的經濟效益。采用SiC技術的工商業模塊化儲能變流器為例，其與傳統IGBT機型的對比清晰地展示了SiC技術帶來的系統級價值 。

表4：125kW PCS系統對比：SiC方案 vs. IGBT方案

該案例清晰地勾勒出一條從器件到系統的價值傳遞鏈：

SiC器件的高性能（高效率、高頻）使得PCS功率密度提升25%以上。

更高的功率密度使得在標準機柜內容納更大容量的PCS和電池成為可能（從100kW/200kWh升級到125kW/250kWh）。

單柜能量密度的提升意味著構建一個兆瓦時（MWh）級別的儲能電站所需的機柜數量減少（例如，1MW/2MWh系統僅需8臺機柜）。

更少的機柜數量直接導致了初始投資成本的降低（包括設備、運輸、安裝和占地成本），降幅可達5%。

更高的系統效率（+1%）意味著在相同的充放電循環中，售出的電量更多，損耗更少，結合更低的初始投資，最終使得投資回報周期縮短2-4個月。

這個案例雄辯地證明，盡管SiC模塊的單體成本可能高于傳統IGBT，但其帶來的系統級優勢足以抵消甚至超越這一成本差異，從而在全生命周期成本（LCOE）和投資回報率（ROI）上實現全面的超越。

第五節：微電網PCS的發展軌跡與未來展望

微電網儲能PCS的技術發展正沿著幾條清晰的軌跡前進，這些趨勢與SiC等寬禁帶半導體技術的進步緊密相連，共同塑造著未來能源系統的形態。

5.1 向更高系統電壓和更大功率等級的推進

電力系統設計的一個基本原則是，在傳輸相同功率的情況下，提高電壓可以有效降低電流，從而顯著減少由線路電阻引起的$I^2R$損耗。在儲能系統中，這一原則同樣適用。行業正朝著更高的直流母線電壓方向發展，從早期的800V系統向1500V甚至更高電壓等級邁進 。采用1500V系統，不僅可以降低線纜損耗，還可以減少線纜截面積和數量，從而降低整個系統的平衡部件（BOS）成本。據測算，1500V儲能系統相比傳統方案，僅初始投資成本就可降低10%以上 。SiC器件天生的高耐壓特性（市面上已有1700V及更高電壓等級的SiC MOSFET模塊）是實現這一趨勢的關鍵技術支撐。

5.2 模塊化、可擴展性與智能控制的融合

現代PCS設計越來越傾向于采用模塊化架構 。將PCS設計成標準化的功率模塊，可以帶來諸多好處：

靈活性與可擴展性： 用戶可以根據項目需求，像搭積木一樣并聯多個PCS模塊，靈活配置儲能系統的總功率，便于未來的擴容。

高可用性與易維護性： 模塊化的設計支持N+1冗余，當某個模塊發生故障時，可以快速熱插拔替換，而無需關閉整個系統，極大地提高了系統的可用性和可維護性。

標準化與成本效益： 標準化模塊的規模化生產有助于降低制造成本。

SiC技術的高功率密度特性是實現高功率模塊化設計的核心推動力，它使得單個模塊能夠在緊湊的體積內集成更高的功率。與此同時，隨著物聯網、云計算等技術的發展，PCS的控制策略正變得日益智能化。通過集成的能量管理系統（EMS），可以實現對PCS的遠程監控、智能調度和優化運行，使其能夠根據電價信號、負荷預測和電網狀態，執行最優的充放電策略，最大化儲能系統的經濟價值 。

5.3 變換器拓?fù)渑cSiC技術的共生演進

SiC技術的發展正在深刻影響著功率變換器的拓?fù)湓O(shè)計 。從復雜的三電平IGBT拓?fù)浠貧w到簡約的兩電平SiC拓?fù)洌瑑H僅是這一演進過程的開端。隨著第三代、第四代SiC MOSFET技術的不斷成熟，其開關速度將更快，導通電阻將更低，可靠性也將進一步提升。這些進步將為更多創新拓?fù)涞膽?yīng)用打開大門。例如，過去因開關損耗過高而難以在硬開關應用中普及的軟開關（Soft-switching）或諧振拓?fù)洌诔蛽p耗的SiC器件支持下，有望在更高功率等級和更高頻率的應用中實現，從而將變換器的效率和功率密度推向新的極限 。這種器件技術與拓?fù)鋭?chuàng)新的共生演進關系，將是未來電力電子領域持續發展的核心驅動力。

5.4 市場前景與SiC在能源系統中的主導地位擴張

技術層面的優勢正迅速轉化為市場層面的強勁增長。多家市場分析機構的報告均預測，全球SiC市場將在未來十年內迎來爆發式增長，復合年增長率（CAGR）普遍預計在25%以上 。這一增長的主要驅動力來自于對高能效電力電子需求旺盛的幾個關鍵領域，包括電動汽車、可再生能源（光伏逆變器）以及儲能系統 。在這些領域，SiC帶來的效率提升、尺寸縮減和可靠性增強，已成為產品競爭力的決定性因素。隨著SiC晶圓制造成本的不斷下降和產能的持續擴張，SiC器件與傳統Si器件的成本差距正在縮小，這將進一步加速其在更廣泛應用中的滲透?？梢灶A(yù)見，SiC技術將在未來十年內，從一個利基市場的高性能選擇，發展成為中高壓功率變換領域的主流和標準技術。
