摘要

傾佳電子旨在深入剖析靜止無功發生器（SVG/STATCOM）的技術演進路徑，并系統性評估以碳化硅（SiC）為代表的第三代半導體功率器件在這一進程中所扮演的變革性角色。傾佳電子首先闡述了SVG在現代電力系統中不可或缺的戰略地位，尤其是在可再生能源大規模并網的背景下，其對電網電壓穩定和電能質量的核心作用。隨后，傾佳電子對SVG的主流變流器拓?fù)浣Y(jié)構進行了歷史性回顧與橫向比較，涵蓋了從傳統的兩電平、三電平中點鉗位（NPC）拓?fù)?，到?dāng)前占據主導地位的模塊化多電平（MMC）與級聯H橋（CHB）拓?fù)洌到y(tǒng)分析了它們在不同應用場景下的技術優劣與發展趨勢。

傾佳電子的核心部分聚焦于SiC功率器件對SVG系統設計的顛覆性影響。通過對SiC MOSFET與傳統硅基IGBT在材料物理特性、器件性能參數上的量化對比，傾佳電子揭示了SiC在降低導通損耗、開關損耗以及提升工作頻率和溫度方面的巨大優勢?；谠攲嵉?a target="_blank">仿真數據與器件實測特性，傾佳電子量化了SiC技術為SVG系統帶來的系統級價值：通過實現數倍于傳統方案的開關頻率，SiC技術顯著減小了無源元件（電抗器、電容器）的體積與成本，同時大幅降低了系統總損耗，進而簡化了散熱系統設計，最終實現了功率密度的革命性提升和全生命周期成本的降低。

市場分析表明，SiC基SVG/STATCOM市場的增長速度已遠超傳統市場，驗證了其技術優越性正在迅速轉化為商業價值。傾佳電子斷言，先進的模塊化多電平拓?fù)渑c高性能SiC功率器件的深度融合，不僅是SVG技術發展的必然趨勢，更是構建未來高比例可再生能源電力系統的關鍵使能技術。對于電力系統設計者、設備制造商及技術決策者而言，深刻理解并積極采納SiC技術，將是保持技術領先地位和市場競爭力的核心戰略。

第一章：靜止無功發生器（SVG/STATCOM）在現代電網中的演進角色

1.1 動態無功補償?shù)幕驹?/p>

在交流電力系統中，無功功率的管理是確保電網安全、穩定、經濟運行的核心要素之一。靜止無功發生器（Static Var Generator, SVG），在國際上也常被稱為靜態同步補償器（Static Synchronous Compensator, STATCOM），是柔性交流輸電系統（FACTS）家族中的關鍵成員。其本質是一種基于電壓源換流器（Voltage Source Converter, VSC）的電力電子裝置，通過并聯方式接入電網，實現對無功功率的快速、連續、動態調節 。

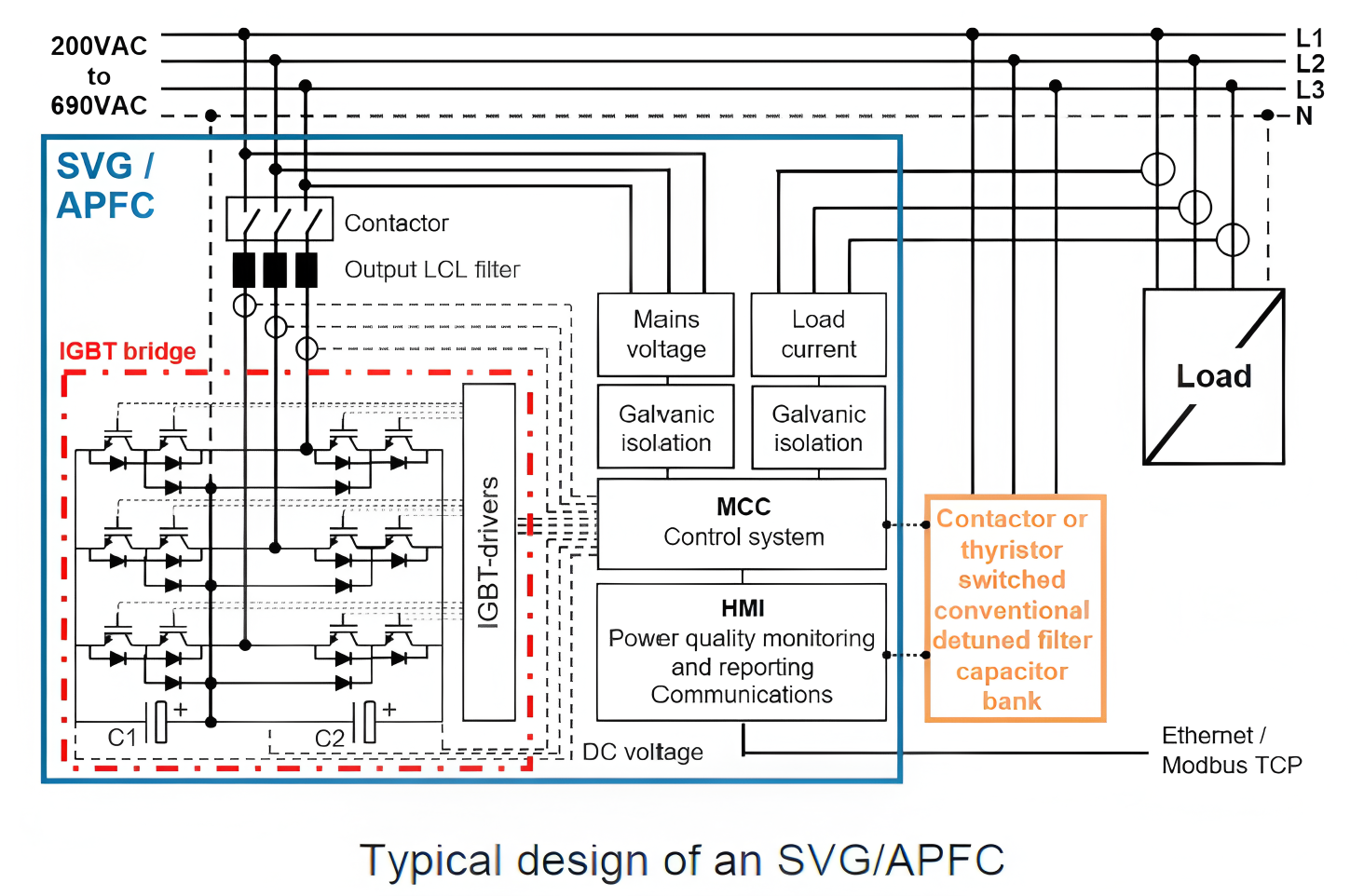

SVG的工作原理基于VSC技術，通過控制其內部電力電子開關器件（如IGBT或MOSFET）的高頻開關動作，生成一個幅值和相位均可控的交流電壓源。該裝置通過一個連接電抗器與電網相連。其輸出的無功功率大小和性質（容性或感性）由其內部生成的交流電壓幅值（Ui?）與電網連接點的系統電壓幅值（Us?）之間的關系決定 。

當SVG輸出電壓幅值高于電網電壓（Ui?>Us?）時，SVG向電網發出容性無功功率，相當于一個可調的電容器組，用于補償系統中的感性無功、抬高系統電壓 。

當SVG輸出電壓幅值低于電網電壓（Ui?

當兩者幅值相等時，SVG與電網之間基本沒有無功功率交換 。

這種基于電壓源的控制方式，使得SVG能夠像同步發電機一樣，向電網提供或吸收無功功率，但其響應速度遠快于傳統的同步調相機或機械開關投切的電容器/電抗器組，通常可在2個工頻周期內完成調節，從而實現對電網無功的“實時”補償 。

1.2 在電網穩定與電能質量中的關鍵功能

現代SVG的功能已遠超單一的無功補償，其快速、靈活的控制能力使其成為提升電能質量、保障電網穩定的多功能平臺。

電壓穩定與閃變抑制：SVG能夠?qū)崟r監測電網電壓波動，通過快速的無功吞吐來穩定電壓，有效抑制由大型工業負載（如電弧爐、軋鋼機）啟?；蚨搪饭收系葦_動引起的電壓驟降、驟升和閃變問題，保障敏感設備的安全運行 。

功率因數校正：通過精確補償負載所需的感性或容性無功，SVG能夠?qū)㈦娋W(wǎng)的功率因數校正至接近1，這不僅可以減少線路和變壓器中的電流，降低有功損耗，還能避免因功率因數不達標而產生的電力罰款，提升了電能利用效率 。

諧波治理：與傳統的無源補償裝置（如電容器）不同，后者在諧波環境下可能與系統電感發生諧振，放大諧波危害。而現代SVG采用高頻脈寬調制（PWM）技術，自身產生的諧波含量極低。更重要的是，通過先進的控制策略，SVG可以作為有源電力濾波器（APF）使用，主動向電網注入與背景諧波大小相等、相位相反的補償電流，從而有效濾除系統中的諧波污染，凈化電網環境 。

暫態穩定與振蕩阻尼：SVG的快速動態響應能力（通常小于40毫秒）使其能夠在系統發生大的擾動（如線路故障）時，迅速提供無功支撐，防止電壓崩潰，從而提升電網的暫態電壓穩定性。此外，通過對無功功率輸出進行調制，SVG還能有效阻尼電力系統中的低頻功率振蕩 。

負序不平衡補償：在三相不平衡負載的情況下，SVG可以通過分相控制策略，對各相的無功進行獨立補償，甚至補償部分負序有功電流，從而改善三相電壓和電流的不平衡度，提高電能質量 。

SVG的多功能性使其成為一個綜合性的電能質量解決方案。一個SVG裝置可以同時替代傳統的無功補償電容器、電抗器、有源濾波器等多種設備，這種功能集成不僅簡化了系統設計，也為用戶帶來了更高的投資回報率。

1.3 可再生能源時代對先進SVG方案的迫切需求

隨著全球能源結構向低碳化轉型，以風能和太陽能為代表的可再生能源在電網中的滲透率迅速提高。然而，這些能源的并網也給電網的穩定性帶來了前所未有的挑戰，從而凸顯了對高性能SVG解決方案的迫切需求。

首先，可再生能源發電具有間歇性和波動性的特點。風速和光照的瞬時變化會導致發電功率的劇烈波動，進而引起電網電壓的頻繁波動。此外，風機和光伏逆變器等電力電子設備在運行中自身也需要消耗或產生無功功率 。SVG的快速動態響應能力，使其成為平抑這些波動、維持新能源場站并網點電壓穩定的理想工具 。

其次，傳統以同步發電機為主的電力系統具有較大的轉動慣量，能夠自然地抵抗頻率和電壓的擾動。而可再生能源通過電力電子逆變器并網，缺乏這種機械慣量，導致系統整體慣性降低，電網變得更加“脆弱”。SVG作為一種快速響應的動態無功源，可以模擬同步發電機的部分特性，為電網提供快速的電壓支撐，從而增強弱電網的強度和穩定性 。

最后，各國日益嚴格的電網導則（Grid Codes）要求新能源場站必須具備一定的電網支撐能力，包括動態無功調節、電壓穿越（尤其是低電壓穿越LVRT和高電壓穿越HVRT）等。在電網電壓因故障而跌落或升高時，SVG能夠快速注入或吸收大量無功，支撐電網電壓，幫助新能源場站維持并網不脫網，滿足并網要求 。

在這種背景下，SVG的角色已經從過去主要應用于工業場合、解決局部電能質量問題的“問題解決者”，轉變?yōu)橹未笠?guī)模可再生能源并網、保障整個電力系統安全穩定運行的“系統使能者”。這一角色的轉變，對SVG的性能、可靠性、功率密度和經濟性提出了更高的要求，從而驅動了其核心技術——變流器拓?fù)浜凸β拾雽?dǎo)體器件——的持續創新與升級。

第二章：SVG變流器拓?fù)渑c技術路線的比較分析

SVG的核心是電壓源換流器（VSC），其拓?fù)浣Y(jié)構直接決定了SVG的性能、成本和應用范圍。SVG的技術路線經歷了從簡單到復雜、從低電平到多電平的演進過程，旨在以更高的控制復雜度和器件數量為代價，換取更優異的輸出電能質量、更高的電壓等級和更強的系統可靠性。

2.1 基礎的兩電平電壓源換流器（2L-VSC）：結構簡單與性能局限

兩電平VSC是所有VSC拓?fù)渲凶罨A(chǔ)的結構。在三相系統中，它由三個橋臂構成，每個橋臂由兩個可控功率開關器件（如IGBT）串聯組成，中點連接到交流側。每個橋臂只能輸出兩個電壓電平，即正或負的直流母線電壓的一半（+Vdc?/2 或 ?Vdc?/2）。

優勢：

結構簡單：器件數量最少，控制邏輯相對直接，技術成熟度高。

成本較低：在低功率、低電壓應用中，其簡單的結構帶來了顯著的成本優勢，因此在配電網側的動態無功補償裝置（D-STATCOM）中仍有應用 。

局限性：

諧波含量高：兩電平輸出的方波或階梯波電壓含有大量的低次諧波，總諧波畸變（THD）非常高 。

需要大型濾波器：為了滿足并網的諧波要求，必須在交流側配置體積龐大、成本高昂的無源濾波器（LC或LCL），這極大地降低了系統的功率密度和經濟性。

高 dv/dt 應力：開關器件在每次開關時都會產生等于整個直流母線電壓的電壓階躍，產生極高的電壓變化率（dv/dt）。這不僅對開關器件本身、連接電纜和變壓器的絕緣造成巨大壓力，還會產生嚴重的電磁干擾（EMI）問題 。

電壓等級受限：由于開關器件直接承受全部直流母線電壓，系統的電壓等級受限于單個功率器件的耐壓水平，難以直接應用于中高壓電網。

2.2 邁向多電平：三電平中點鉗位（3L-NPC）換流器

為了改善兩電平VSC的輸出波形質量，三電平中點鉗位（Neutral-Point Clamped, NPC）拓?fù)鋺?yīng)運而生。它在每個橋臂中增加了兩個開關器件和兩個續流二極管（鉗位二極管），并將直流母線電容一分為二，引出中性點 。

優勢：

改善的輸出波形：每個橋臂可以輸出三個電壓電平（+Vdc?/2, 0, ?Vdc?/2）。與兩電平相比，三電平輸出的階梯波更接近正弦波，顯著降低了輸出電壓的諧波含量，特別是低次諧波 。

減小的濾波器尺寸：由于諧波性能的改善，所需濾波器的尺寸、重量和成本都得以減小 。

降低的 dv/dt 應力：每個開關器件在開關時承受的電壓階躍僅為直流母線電壓的一半（Vdc?/2），dv/dt 應力減半，降低了EMI和對絕緣的要求 。

更高的電壓等級：通過器件串聯，NPC拓?fù)淠軌蜻_(dá)到比兩電平更高的電壓等級，成為中壓SVG的主流技術之一。

局限性：

中點電位平衡問題：維持兩個串聯的直流側電容電壓嚴格相等（即中點電位不漂移）是NPC拓?fù)涞暮诵募夹g(shù)難題。不平衡的電容電壓會引入偶次諧波，影響系統性能，甚至導致器件過壓損壞。這需要復雜且精密的控制算法來解決 。

器件損耗不均：內側和外側開關器件的開關頻率和導通損耗分布不均勻，可能導致熱量集中，增加了熱設計的復雜性。

可靠性問題：所有器件串聯在主回路中，且依賴于一個公共的直流母線。任何一個關鍵器件（開關或鉗位二極管）的失效都可能導致整個系統的停機，缺乏冗余能力 。

2.3 模塊化多電平拓?fù)涞呐d起：級聯H橋（CHB）與模塊化多電平換流器（MMC）

為了克服NPC拓?fù)涞木窒扌?，并向更高電壓、更大容量的領域邁進，模塊化多電平拓?fù)鋺?yīng)運而生。其核心思想是將多個低壓、小容量的功率子模塊（通常是H橋）串聯起來，共同合成所需的高壓輸出波形。其中，級聯H橋（Cascaded H-Bridge, CHB）和模塊化多電平換流器（Modular Multilevel Converter, MMC）是兩種最具代表性的技術路線 。

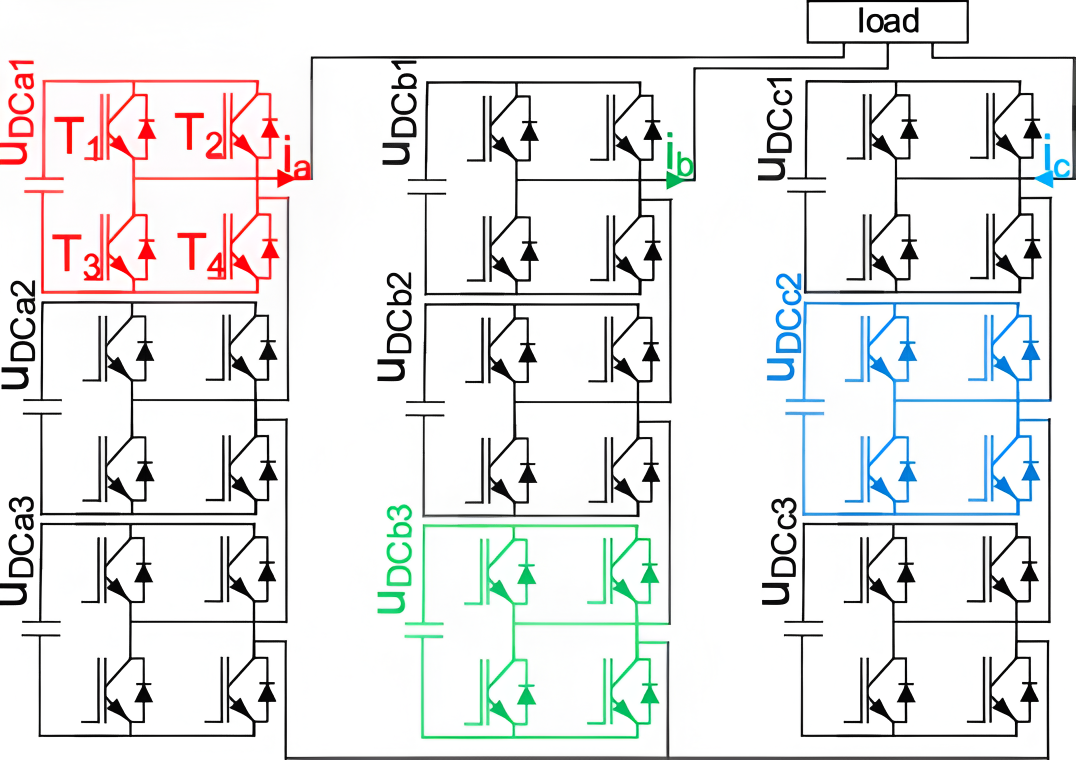

級聯H橋（CHB）：每相由多個獨立的H橋子模塊串聯而成，每個子模塊都有自己獨立的、隔離的直流電容電源。每個H橋可以輸出三個電平（+Vdc_cell?, 0, ?Vdc_cell?）。通過對各子模塊進行移相PWM控制，可以在相輸出端疊加出階梯數極多的、非常接近正弦波的電壓波形 。因其結構清晰、模塊化程度高、控制相對簡單且無需復雜的電容電壓平衡策略，CHB被廣泛認為是中高壓STATCOM應用中最具可行性和吸引力的拓?fù)渲?。

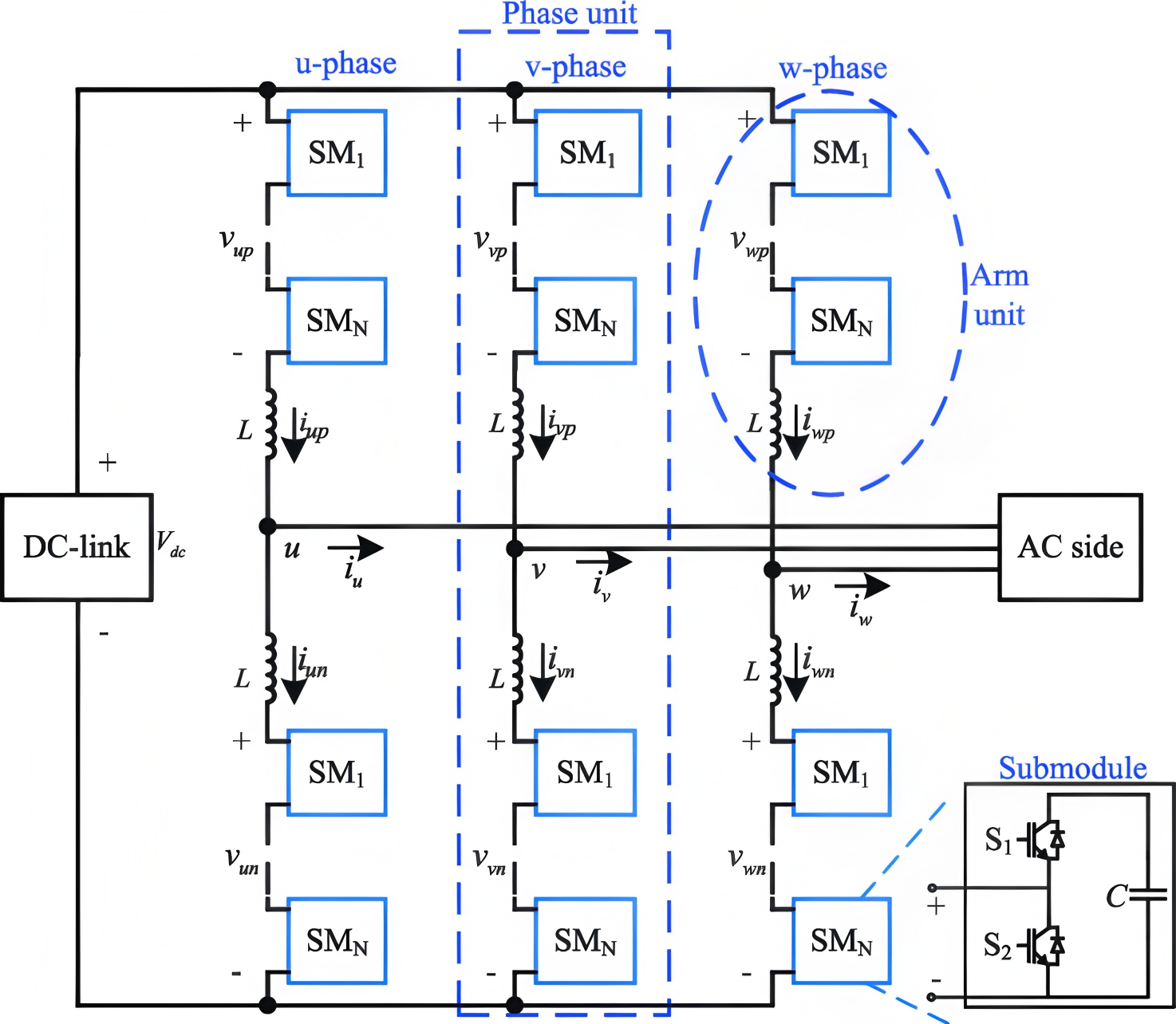

模塊化多電平換流器（MMC）：MMC的結構更為復雜，每相由上、下兩個橋臂構成，每個橋臂由多個串聯的子模塊和一個橋臂電抗器組成。與CHB不同，MMC的所有子模塊共享一個公共的直流母線。MMC通過復雜的控制策略（包括子模塊電容電壓平衡控制、環流抑制等）來實現高質量的波形輸出 。盡管控制更具挑戰性，但MMC在超高壓、大容量應用（如高壓直流輸電HVDC和大型STATCOM）中展現出巨大潛力，被認為是未來的主流技術方向 。

模塊化拓?fù)涞墓餐瑑?yōu)勢：

卓越的電能質量：通過大量電平的疊加，輸出電壓波形質量極高，THD非常低，甚至可以省去交流側的諧波濾波器，顯著提升了功率密度 。

高度的模塊化與可擴展性：系統電壓和功率等級可以通過增減子模塊的數量輕松實現擴展，設計靈活，便于標準化生產和維護。

高可靠性與冗余能力：模塊化的設計天然支持N+1或N+x冗余。當某個子模塊發生故障時，系統可以快速將其旁路，而其余模塊繼續工作，保證了系統不間斷運行，極大地提高了可靠性，這是傳統集中式拓?fù)錈o法比擬的優勢 。

低 dv/dt 應力：每個子模塊的開關器件僅承受其自身的低直流電壓，系統的總 dv/dt 非常低。

這種從“器件受限”到“系統受限”的設計哲學轉變是革命性的。傳統拓?fù)涞男阅芷款i在于單個高壓功率器件的性能和可靠性。而模塊化拓?fù)渫ㄟ^系統架構的創新，利用大量成熟可靠的低壓功率模塊構建高壓系統，將設計挑戰從開發極限性能的單個器件，轉移到對一個復雜的多模塊系統進行協同控制和能量管理。這一轉變?yōu)閼?yīng)用新一代半導體技術（如SiC）在子模塊層面發揮其最大效能鋪平了道路。

2.4 拓?fù)浼夹g(shù)路線的綜合權衡與發展趨勢

下表總結了不同SVG變流器拓?fù)湓陉P(guān)鍵性能指標上的對比。

表1：SVG變流器拓?fù)浼夹g(shù)路線綜合對比

技術發展趨勢清晰地表明，為了滿足現代電網對更高電壓、更大容量、更高電能質量和更高可靠性的要求，SVG的技術路線正堅定地從集中式向模塊化多電平方向發展。兩電平拓?fù)渲饕窒抻诘蛪?、小容量市場。三電平NPC作為一項成熟技術，在存量市場仍有應用，但在新建的大型、關鍵項目中，正逐漸被模塊化方案所取代。CHB和MMC拓?fù)湟殉蔀楫?dāng)前和未來中高壓大容量SVG市場的主流和標準技術路線 。

第三章：寬禁帶半導體的范式轉移：SiC的價值主張

SVG拓?fù)浣Y(jié)構的演進為性能提升搭建了宏觀框架，而作為其核心的功率半導體器件，則從微觀層面決定了能量轉換的效率和速度。從硅（Si）基IGBT到碳化硅（SiC）MOSFET的轉變，是一場深刻的材料革命，它為SVG技術的下一次飛躍提供了物理基礎。

3.1 SiC相較于Si IGBT的根本性材料與性能優勢

SiC作為第三代寬禁帶半導體的代表，其優越的物理特性從根本上突破了傳統Si材料的性能極限 。

更寬的禁帶寬度 (Bandgap)：SiC的禁帶寬度約為3.26 eV，是Si（1.12 eV）的近三倍。更寬的禁帶意味著電子需要更多的能量才能從價帶躍遷到導帶，這使得SiC器件具有極低的本征載流子濃度，從而表現出非常低的漏電流，并且能夠在遠高于Si器件（通常極限為150°C）的結溫下可靠工作，典型值可達175°C甚至200°C 。

更高的臨界擊穿場強 (Critical Electric Field)：SiC的臨界擊穿場強是Si的約10倍。這意味著在承受相同電壓時，SiC器件的阻斷層（漂移區）可以做得更薄，并且可以采用更高的摻雜濃度。根據功率器件的基本物理原理，導通電阻與漂移區厚度和摻雜濃度直接相關。因此，SiC器件能夠在實現相同耐壓等級的前提下，獲得比Si器件低一個數量級的單位面積導通電阻（RDS(on)??A），這是其實現超低導通損耗的核心原因 。

更高的熱導率 (Thermal Conductivity)：SiC的熱導率約為Si的三倍。這意味著在產生相同功率損耗的情況下，SiC芯片內部產生的熱量能夠更快速、更有效地傳導出去，從而降低器件的結溫溫升。這不僅提升了器件的可靠性，也為實現更高的功率密度（即在更小的體積內處理更大的功率）奠定了熱學基礎 。

更高的電子飽和漂移速率 (Electron Saturation Velocity)：SiC的電子飽和漂移速率是Si的兩倍，這使得SiC器件具有更快的開關瞬態響應能力，是其實現超高開關速度的物理保障 。

這些材料優勢共同決定了SiC MOSFET作為功率開關，在性能上全面超越了傳統的Si IGBT。

3.2 SiC MOSFET性能增益的量化分析

將上述材料優勢轉化為具體的器件性能參數，可以更直觀地理解SiC帶來的變革。以基本半導體（BASIC Semiconductor）的BMF80R12RA3（1200V/80A）SiC MOSFET模塊為例，其數據手冊揭示了卓越的開關特性 。

極低的導通損耗：與IGBT存在固有的飽和壓降（VCE(sat)?）不同，MOSFET在導通時呈現純阻性，其導通損耗由$P_{cond} = I_D^2 cdot R_{DS(on)}決定。BMF80R12RA3在25°C時的典型R_{DS(on)}$僅為15 mΩ 。在部分負載條件下，SiC MOSFET的導通損耗優勢尤為明顯。

極低的開關損耗：開關損耗是決定器件高頻性能的關鍵。SiC MOSFET的開關損耗遠低于同規格的Si IGBT，主要原因有二：

無尾流電流：Si IGBT作為雙極性器件，在關斷時存在少數載流子復合過程，產生明顯的“拖尾電流”，這導致了巨大的關斷損耗（Eoff?）。而SiC MOSFET是多數載流子器件，不存在此效應，關斷過程極為迅速，關斷損耗極低 。

極低的反向恢復損耗：在橋式電路中，一個開關管開通時，其對臂的續流二極管需要經歷反向恢復過程。Si IGBT模塊中的硅基快恢復二極管（FRD）存在顯著的反向恢復電荷（Qrr?）和反向恢復電流（Irr?），這不僅在二極管自身產生巨大損耗（Err?），還會疊加到開通的IGBT上，急劇增大了其開通損耗（Eon?）。而SiC MOSFET的體二極管（或內置的SiC肖特基二極管SBD）的反向恢復電荷幾乎為零，反向恢復損耗極小，從而也極大地降低了互補開關的開通損耗 。

極快的開關速度：得益于優異的材料特性和更小的內部寄生電容，SiC MOSFET的開關速度比Si IGBT快一個數量級。下表詳細列出了BMF80R12RA3模塊在不同工況下的開關特性實測數據，這些數據是后續系統級性能分析的基礎。

表2：BMF80R12RA3 SiC MOSFET模塊開關特性（測試條件：VDC?=800V, RG(on)?=15Ω, RG(off)?=8.2Ω）

數據來源：BMF80R12RA3產品介紹文檔

表中數據清晰地展示了SiC MOSFET的快速開關能力（上升/下降時間在幾十納秒量級）和極高的電壓/電流變化率。值得注意的是，其體二極管的反向恢復損耗$E_{rr}$非常小，在25°C下僅為0.08 mJ至0.17 mJ，即使在150°C高溫下，也遠低于傳統硅基二極管。正是這些優異的器件級性能，為SVG系統層面的性能飛躍奠定了堅實的基礎。

第四章：SiC器件對SVG系統設計與性能的變革性影響

SiC功率器件的引入，不僅僅是對傳統Si IGBT的簡單替換，它通過一系列連鎖反應，從根本上重塑了SVG系統的設計理念和性能邊界。這種影響體現在一個“良性循環”中：SiC的低損耗特性使其能夠工作在更高的開關頻率，而高開關頻率又進一步帶來了系統功率密度、效率和動態響應的全方位提升。

4.1 使能高頻化運行：對功率密度、無源元件及系統成本的影響

高開關頻率是SiC技術在SVG應用中最核心的價值體現之一。

高頻化的物理基礎：功率器件的總損耗主要由導通損耗和開關損耗構成。開關損耗與開關頻率成正比（Psw?=(Eon?+Eoff?)?fsw?）。由于SiC MOSFET的開關能量（Eon?+Eoff?）遠低于Si IGBT，因此在相同的散熱能力（即允許的總損耗）下，SiC系統可以運行在數倍于Si系統的開關頻率上 。例如，傳統基于IGBT的SVG系統開關頻率通常在20 kHz以下，而基于SiC的系統可以輕松達到80-100 kHz甚至更高 。

對無源元件的顛覆性影響：在VSC拓?fù)渲?，交流?cè)連接電抗器的尺寸與開關頻率和電流紋波直接相關。其基本關系式為 L≈4?ΔIL??fsw?Vdc??。從公式可見，電感值L與開關頻率$f_{sw}$成反比 。這意味著，當開關頻率從20 kHz提升到80 kHz（提高4倍）時，為達到相同的電流紋波，所需的電感值可以減小到原來的1/4。電感器通常是SVG系統中體積最大、重量最重、成本最高的部件之一，其尺寸的急劇減小，直接帶來了整個SVG裝置體積和重量的大幅下降。同理，直流側支撐電容和交流側濾波電容的尺寸也受益于高頻化而減小。

功率密度的躍升與系統成本的降低：無源元件和散熱系統是決定SVG功率密度的兩大瓶頸。SiC的高頻特性解決了前者，其高效率特性（后文詳述）解決了后者。兩者共同作用，使得SiC SVG的功率密度（單位體積或重量所能處理的功率）得到革命性提升。功率密度的提升意味著更小的占地面積、更輕的重量、更簡便的運輸和安裝，這些都直接轉化為系統總成本的降低，包括設備成本、土地成本和工程安裝成本。

4.2 通過損耗銳減重塑效率與熱管理

SiC器件的另一個核心優勢是其極高的能量轉換效率，這對SVG的運行經濟性和可靠性至關重要。

系統總損耗的顯著降低：通過一個在逆變電焊機（其核心也是VSC）中的仿真案例，可以直觀地對比SiC MOSFET與Si IGBT的系統級損耗差異。該仿真將基本半導體的BMF80R12RA3 SiC模塊與兩款傳統高速IGBT模塊在20 kW輸出功率下進行對比 。結果顯示，即便SiC方案的開關頻率（80 kHz）是IGBT方案（20 kHz）的4倍，其H橋總損耗（321.16 W）仍比100A IGBT方案（596.6 W）低了約46%。這一結果極具說服力，它證明了SiC在實現高頻化的同時，還能大幅降低系統總損耗 。

系統效率的提升：損耗的降低直接轉化為效率的提升。在上述仿真中，SiC方案的整機效率達到了98.68%，相比IGBT方案的97.10%，提升了1.58個百分點 。對于動輒兆瓦級的電網級SVG而言，一到兩個百分點的效率提升意味著每年可節省大量的運行電費，顯著改善了項目的全生命周期經濟性。

熱管理系統的簡化：電力電子設備的熱設計是決定其成本、體積和可靠性的關鍵。散熱系統的設計基礎是需要散發掉的功率損耗（PD?）。根據熱學基本公式 Tj?=Ta?+PD??Rth(j?a)?，其中Tj?是結溫，Ta?是環境溫度，$R_{th(j-a)}$是結到環境的總熱阻 [23, 24]。當功率損耗$P_D$大幅降低時，為維持相同的結溫裕量，對散熱系統（即熱阻Rth(j?a)?）的要求也隨之降低。這意味著可以使用更小、更輕、成本更低的散熱器，甚至在某些情況下可以用自然風冷替代強制風冷，從而省去風扇等運動部件，進一步減小系統體積、降低噪音并提升系統可靠性 。

4.3 增強先進拓?fù)涞膭討B(tài)響應與可靠性

SiC的優異特性與模塊化多電平拓?fù)湎嘟Y(jié)合，產生了1+1>2的協同效應。

更快的動態響應：更高的開關頻率允許控制系統具有更高的帶寬。這意味著SVG能夠以更快的速度跟蹤電網的動態變化，對電壓跌落、負荷沖擊等事件做出更迅速、更精確的補償響應，從而進一步提升其在維持電網穩定方面的性能 。

提升模塊化系統的可靠性：在CHB和MMC等拓?fù)渲?，系統的整體可靠性取決于成百上千個子模塊的可靠性。SiC的應用從兩個方面提升了子模塊的可靠性：

降低熱應力：SiC器件的低損耗特性使其在同等工況下的溫升更低，而其材料本身又能承受更高的工作結溫（如175°C）。更低的工作溫度和更高的溫度裕量，顯著減小了器件的熱應力，這是功率器件失效的主要原因之一 。

提升封裝可靠性：SiC器件的推廣也帶動了封裝技術的進步。例如，采用熱膨脹系數與SiC芯片更匹配的氮化硅（Si3?N4?）AMB陶瓷基板，以及高溫?zé)Y(jié)技術（如銀燒結），可以大幅提升模塊的功率循環和溫度循環能力，使其能夠承受更劇烈的溫度波動，從而延長使用壽命 。

4.4 案例研究分析：從高頻工業應用推演SVG性能

為了量化SiC相對于IGBT的系統級優勢，傾佳電子綜合了基本半導體提供的兩組仿真數據：一組是針對逆變電焊機，另一組是針對電機驅動。這兩種應用的核心都是VSC，其性能表現與SVG具有高度的可比性。

表3：SiC MOSFET 與 Si IGBT 在高頻應用中的仿真性能對比

注：散熱器溫度設定為80°C。

數據解讀與價值提煉：

效率與頻率的雙重突破：表中的“場景一”清晰地展示了SiC技術的顛覆性。在電機驅動應用中，SiC MOSFET (BMF540R12KA3) 即使在兩倍于IGBT (FF800R12KE7) 的開關頻率下（12 kHz vs. 6 kHz），其單開關總損耗僅為IGBT的21.7%（242.66 W vs. 1119.22 W），系統效率提升了超過2個百分點，同時最高結溫還低了近20°C。這完美詮釋了SiC的“良性循環”：更高的頻率、更低的損耗、更低的溫度同時實現。

功率輸出能力的提升：表中的“場景二”揭示了另一個關鍵優勢。當兩種器件都工作在各自的散熱極限（結溫達到175°C）時，SiC系統能夠輸出的相電流（520.5 Arms）比IGBT系統（446 Arms）高出約16.7%。這意味著在相同的散熱條件下，采用SiC的SVG能夠提供更大的無功補償容量，或者說，在提供相同容量時，SiC方案的裕量更大，可靠性更高。

頻率與輸出能力的權衡：仿真數據還顯示，隨著開關頻率的提升，IGBT的輸出能力會急劇下降，因為開關損耗迅速成為主導。而SiC MOSFET由于開關損耗極低，其輸出能力隨頻率變化的曲線要平緩得多，能夠在數十乃至上百kHz的頻率下依然保持強大的電流輸出能力 。

綜上所述，SiC功率器件通過其在物理層面的根本性優勢，為SVG系統帶來了效率、功率密度、動態響應和可靠性的全方位、數量級的提升。這不僅僅是性能的線性改善，而是一場推動SVG技術進入新紀元的范式轉移。

第五章：市場動態與未來技術路線圖

技術上的優越性最終需要通過市場采納來體現其價值。當前，全球SVG/STATCOM市場的發展趨勢清晰地印證了SiC技術正在從一個前沿概念轉變?yōu)樾袠I(yè)主流。

5.1 SiC基SVG的市場格局與增長軌跡

全球SVG/STATCOM市場正在穩步增長，以應對可再生能源并網和電網現代化的需求。根據市場研究報告，該市場的年復合增長率（CAGR）預計在5-6%左右 。市場的主要參與者包括西門子、日立能源、三菱電機、通用電氣等國際巨頭，以及國內領先的電力電子企業 。

然而，一個更值得關注的細分市場趨勢是，專門針對“SiC基STATCOM功率模塊”的市場預測顯示出遠高于行業平均水平的增長速度。據預測，該細分市場的CAGR高達13.7% 。這一顯著的增長率差異是一個強有力的市場信號，表明行業正在加速從傳統的硅基方案向SiC方案過渡。其背后的驅動力正是前文所分析的，SiC技術在滿足電網對更高效率、更高功率密度和更高可靠性的迫切需求方面所展現出的無與倫比的價值 。

5.2 SiC技術與先進SVG拓?fù)涞膮f(xié)同演進：通往普適之路

未來SVG技術的發展將是先進拓?fù)浣Y(jié)構與先進半導體器件協同演進的結果。

SiC賦能模塊化拓?fù)?/strong>：模塊化多電平拓?fù)洌–HB/MMC）的優勢在于其可擴展性和可靠性，而其性能的發揮則依賴于構成它的每一個子模塊。SiC器件的應用，使得每個子模塊可以做得更小、更輕、效率更高、可靠性更好。這種在基礎單元層面的性能提升，將會在系統層面被放大，最終形成一個在各項指標上都全面領先的SVG系統。
