第三部分：碳化硅（SiC）器件在先進等離子體電源中的應用價值

本章節將前述的市場需求與技術方案同底層的元器件技術——碳化硅（SiC）——緊密聯系起來，量化分析為何SiC在這些嚴苛應用中遠勝于傳統硅（Si）器件。

3.1 SiC相較于Si在高頻功率轉換中的根本優勢

材料屬性對比 SiC作為一種寬禁帶半導體材料，其物理特性從根本上超越了Si。SiC擁有約3倍于Si的禁帶寬度、近10倍的擊穿電場強度和約3.3倍的熱導率 。

器件性能的飛躍 這些優越的材料屬性直接轉化為器件性能的巨大優勢：

更低的導通電阻（RDS(on)?）：極高的擊穿場強允許在相同耐壓等級下，器件的漂移層可以做得更薄、摻雜濃度更高，從而大幅降低導通電阻，顯著減少傳導損耗（I2R）。

更高的工作溫度：寬禁帶特性使得SiC器件在高溫下漏電流極低，能夠可靠地在175°C甚至200°C的結溫下工作，遠超Si器件的實際工作極限 。

更快的開關速度：SiC MOSFET是多數載流子器件，與Si IGBT相比，其寄生電容更小，且不存在體二極管的反向恢復問題（即沒有Qrr?），因此開關損耗（$E_{on}$和$E_{off}$）極低 。

更高的功率密度：優異的熱導率和更高的工作溫度使得散熱設計更為高效，可以使用更小的散熱器，從而實現系統的小型化和輕量化 。

表3：材料物理特性對比：硅（Si） vs. 4H-碳化硅（SiC）

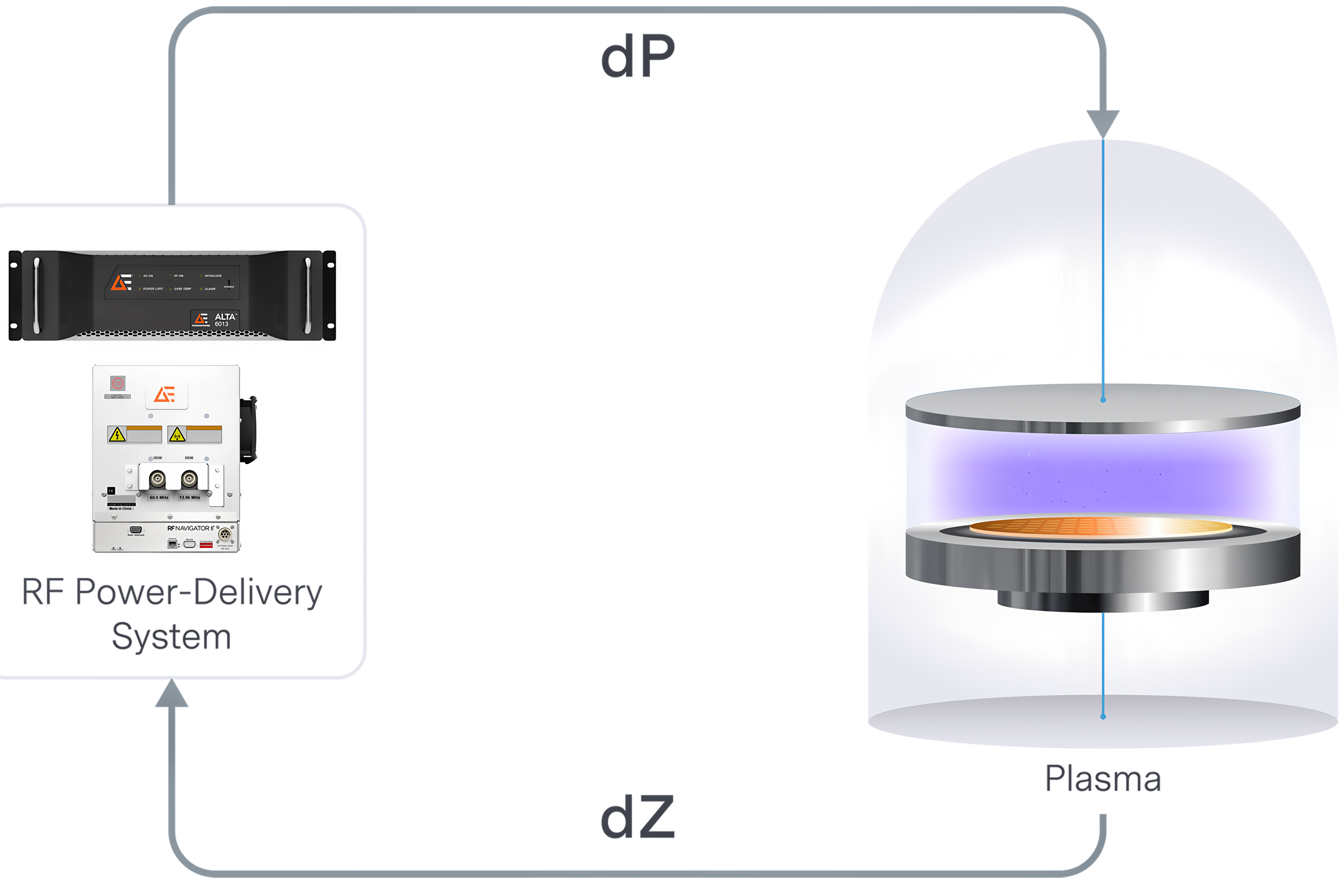

3.2 SiC MOSFET在高頻射頻功率放大器（E/F類）中的應用

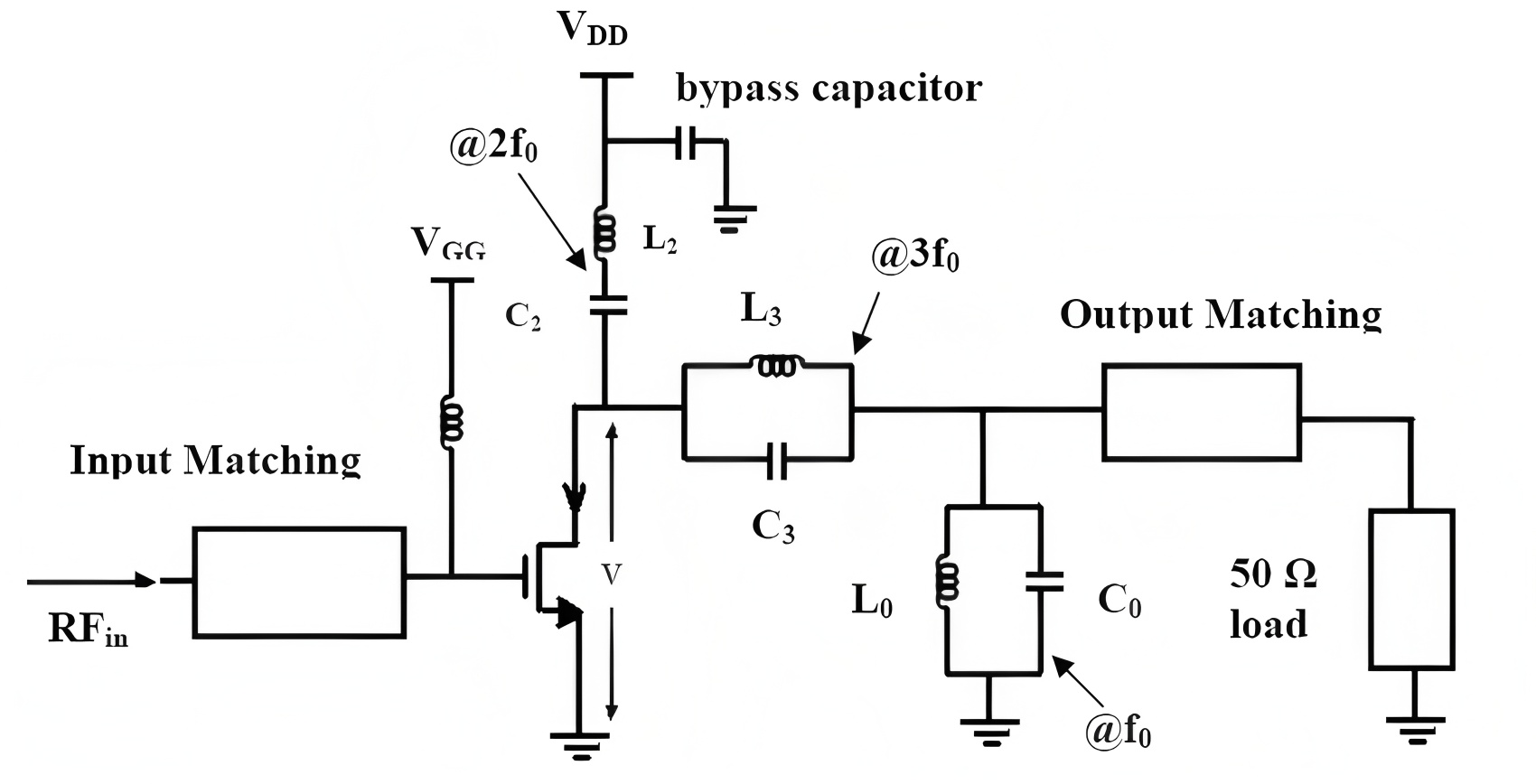

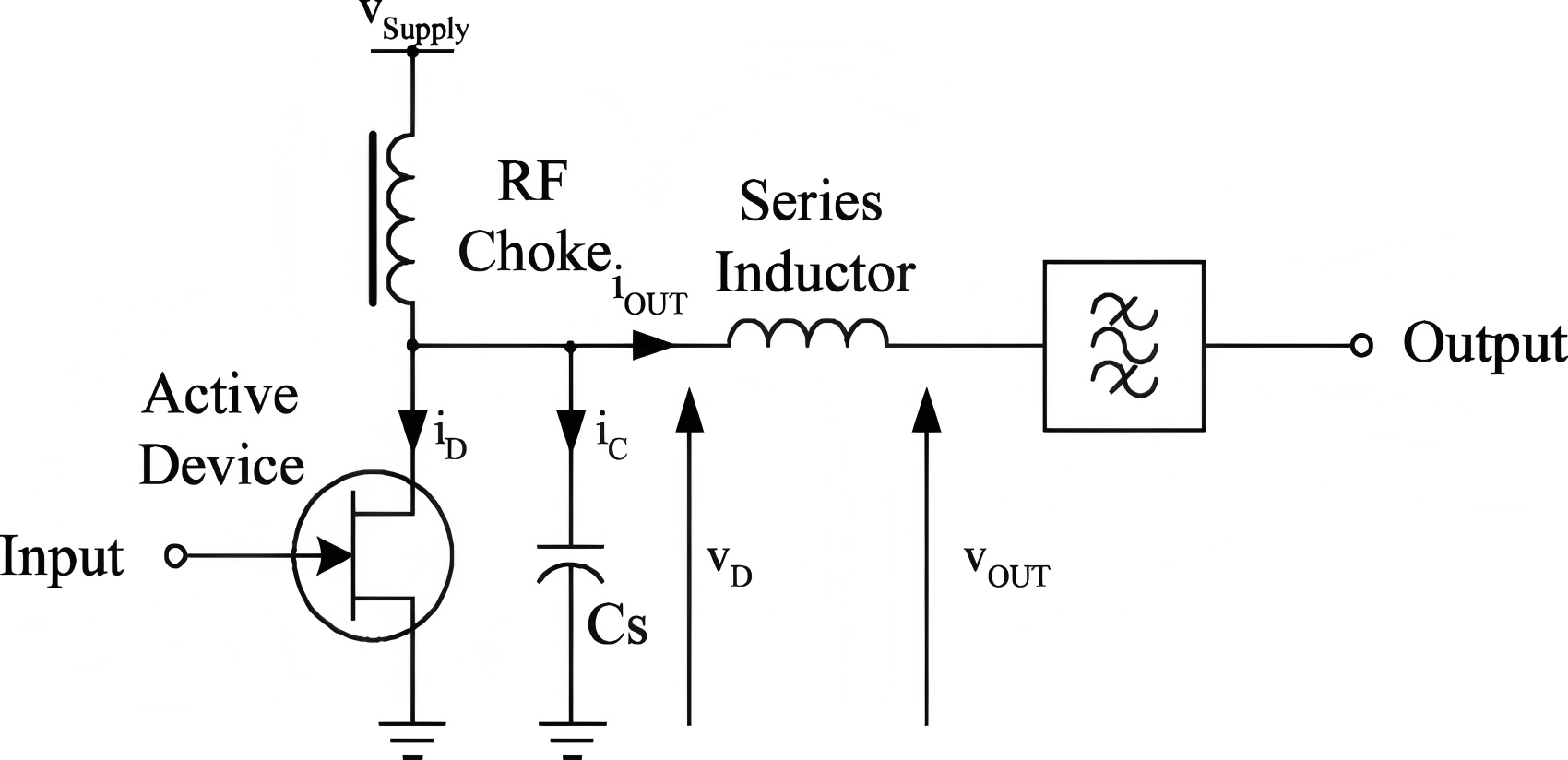

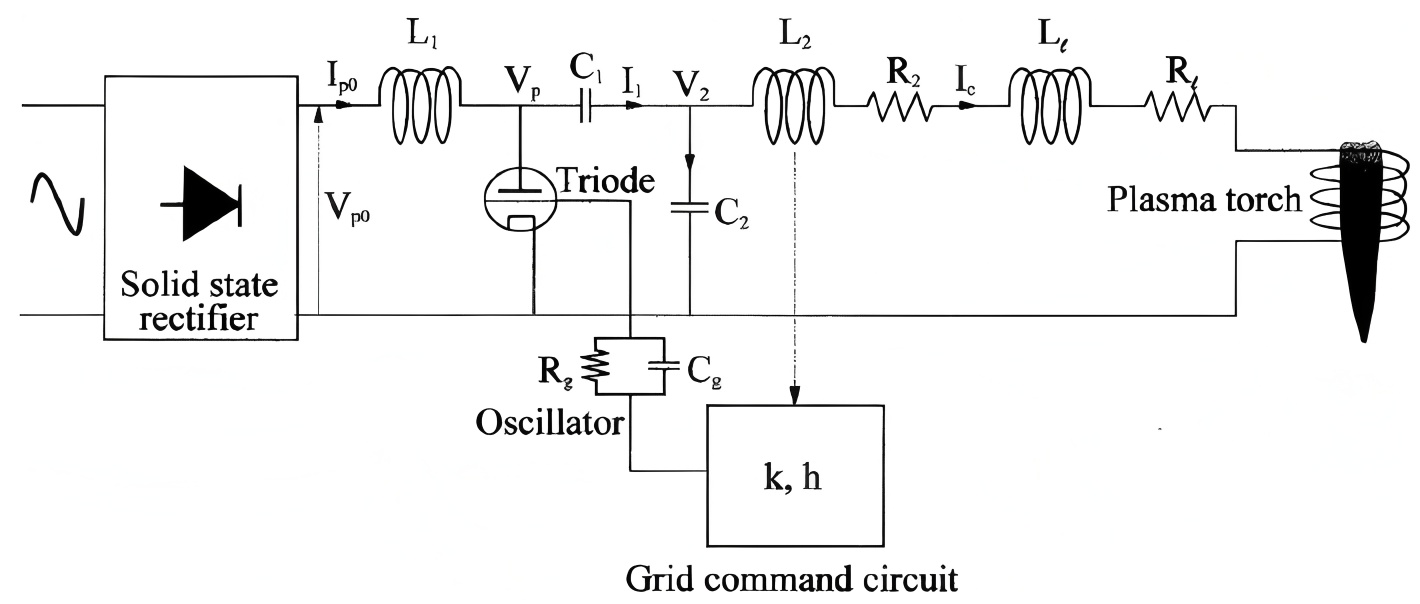

實現高頻高效的關鍵 SiC MOSFET極低的開關損耗是解鎖E/F類拓?fù)湓诟哳l、大功率領域應用潛力的關鍵。盡管這些拓?fù)涞睦碚撛缫殉墒?，但受限于Si器件的開關損耗，其在數千瓦功率等級下的實際工作頻率長期被限制在較低水平。SiC器件的出現，使得在500kHz至數MHz頻率下實現數千瓦功率輸出成為可能 。

基于基本半導體產品的量化分析 通過對基本半導體（BASIC Semiconductor）產品的分析，可以清晰地看到SiC器件帶來的性能提升。

靜態性能基準 以1200V 40mΩ SiC MOSFET為例，基本半導體的第三代平面柵產品B3M040120Z相比其第二代產品B2M040120Z及部分競品，在關鍵性能指標上表現出顯著優勢。其品質因數（FOM, 定義為 RDS(on)?×QG?）為3400 mΩ·nC，低于前代產品的3600 mΩ·nC和某主要競品的3960 mΩ·nC，這預示著在同等導通損耗下具有更低的開關損耗。此外，其極低的反向傳輸電容（Crss? = 6 pF）對于實現高速、穩定的開關動作和抑制寄生導通風險至關重要 。

表4：1200V 40mΩ SiC MOSFET關鍵靜態參數對比 (Tj?=25°C)

動態性能基準 在800V/40A的雙脈沖測試條件下，B3M040120Z的總開關損耗（Etotal?）在25°C時為826 μJ，不僅顯著優于其上一代產品（980 μJ），也與主要競爭對手（861 μJ）處于同一水平。尤其值得注意的是其極低的關斷損耗（Eoff? = 162 μJ），這是實現高頻高效運行的核心優勢 。

表5：1200V SiC MOSFET動態性能總結 (800V/40A)

系統級影響 這些優異的器件性能最終轉化為系統級的效益。一項研究表明，采用SiC MOSFET的6.6kW LLC諧振轉換器在500kHz開關頻率下，峰值效率可達98.5%。高頻工作使得磁性元件的體積和重量減少了50%，顯著提升了功率密度 。

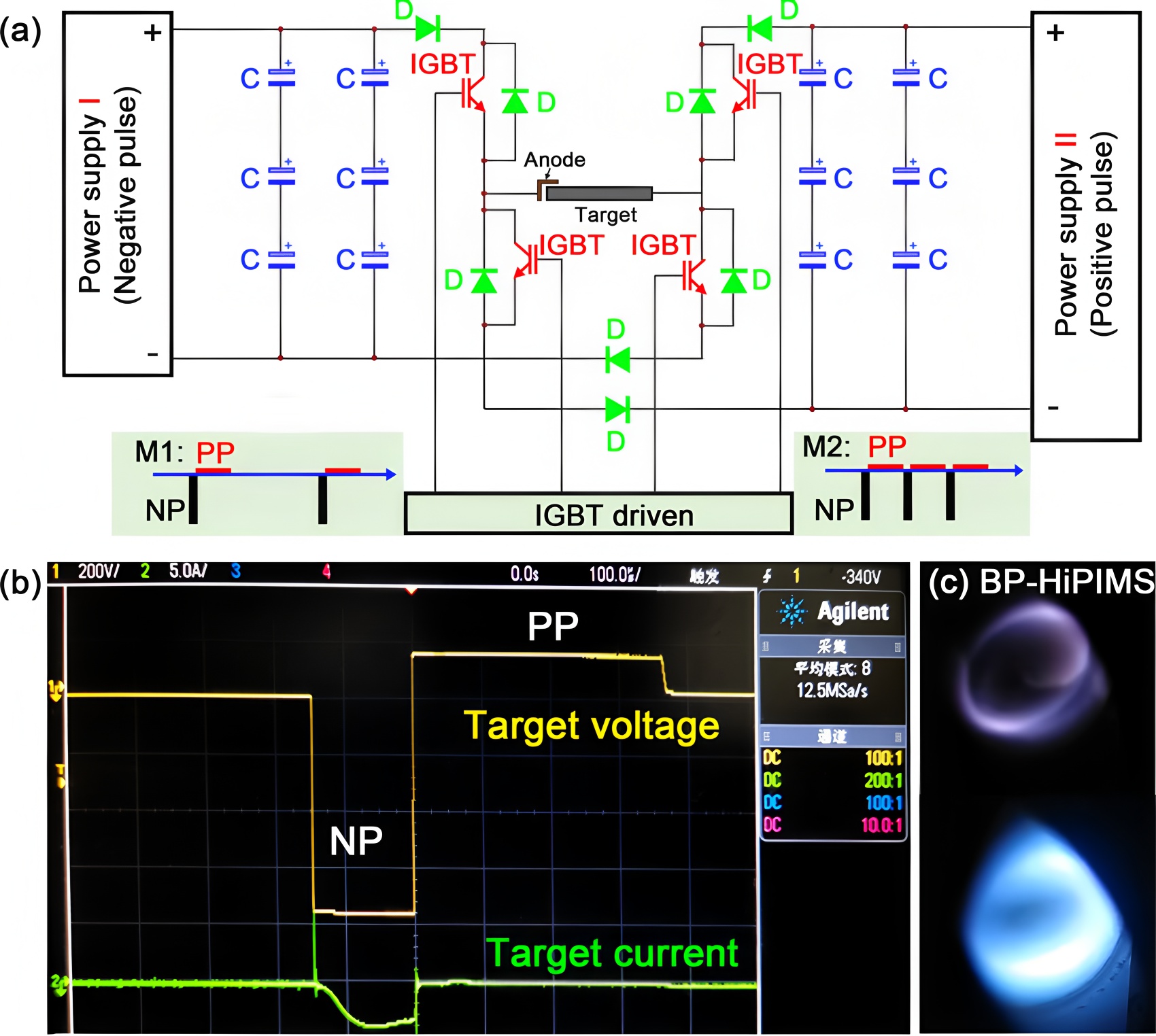

3.3 SiC器件在脈沖濺射電源（HIPIMS）中的應用

應對極端工況 SiC器件在HIPIMS電源中的核心價值在于其無與倫比的堅固性和熱管理能力。

高電流下的低傳導損耗：像BMF240R12E2G3（RDS(on)? 5.5 mΩ）或BMF008MR12E2G3（RDS(on)? 8.1 mΩ）這樣的SiC功率模塊，能夠以遠低于同級別Si器件的損耗處理數百安培的脈沖電流，從而減少脈沖期間的瞬時發熱 。

卓越的熱管理：SiC材料本身的高熱導率，結合先進的封裝技術，如氮化硅（Si3N4）AMB陶瓷基板和銀燒結工藝（均應用于基本半導體的Pcore?系列模塊），提供了極低的熱阻路徑（Rth(j?c)?）。這使得器件能夠承受HIPIMS工作時劇烈的、重復性的熱沖擊，極大地增強了系統的可靠性和使用壽命。

更快的電弧響應：SiC器件的快速開關能力同樣有利于電弧抑制電路。它允許電源在偵測到電弧時以更快的速度切斷能量輸出，從而最大限度地減少對靶材和基板的損害 。

SiC的全部價值并非僅來自芯片本身，而是需要一個完整的生態系統來支撐?；景雽?dǎo)體的產品組合清晰地展示了這一點，其不僅提供SiC MOSFET和二極管，還提供集成的功率模塊以及至關重要的專用門極驅動芯片 。SiC MOSFET需要特定的驅動條件（如-4V的負壓關斷、精確的電壓控制）才能發揮最佳性能并確保長期可靠性 。此外，先進的封裝技術（如Si3N4 AMB基板）對于處理SiC器件在高功率密度下產生的熱量和機械應力至關重要 。因此，真正的應用價值來源于一個完整的解決方案，包括了能夠支持其高頻、高溫、高功率運行的驅動、封裝和無源器件。

盡管SiC器件的初始成本高于Si器件 ，但在高端工業設備中，其應用價值更多地體現在**總擁有成本（TCO）**上。更高的效率意味著更低的長期電費消耗；更優的熱性能意味著更小、更便宜的散熱系統；更高的工作頻率則直接轉化為更小的磁性元件和電容器，從而降低整個電源系統的體積、重量和物料成本 。對于最終用戶而言，由SiC賦能的電源所帶來的工藝控制提升（更高的精度、均勻性和更低的缺陷率）所創造的良率價值，遠遠超過了電源本身的成本增加。

第四部分：戰略意義與未來展望

本部分將綜合市場、技術和元器件三個層面的分析，為等離子體電源系統的未來發展提供前瞻性視角。

4.1 SiC應用帶來的系統級影響：設計范式的轉變

小型化與功率密度：由SiC實現的高頻化運行，直接使電感、電容等無源元件的尺寸大幅縮小，從而極大地提升了功率密度。這使得設備制造商可以構建更小、更緊湊的工藝設備，或在同等空間內集成更多功能 。

散熱管理的簡化：SiC的高效率意味著更少的廢熱產生，而其耐高溫特性則降低了對冷卻系統的苛刻要求。在某些應用中，這甚至可能意味著從復雜昂貴的液冷系統轉向更簡單、成本更低的強制風冷系統，從而降低了設備的全生命周期成本 。

可靠性與正常運行時間的提升：SiC器件卓越的熱性能和堅固性，特別是結合了先進模塊封裝技術后，顯著延長了元器件壽命，增強了系統在等離子體惡劣環境下的耐受性。這直接轉化為更高的設備正常運行時間和更低的維護成本 。

4.2 未來技術路線圖

向更高頻率邁進：為了進一步增強過程控制能力并縮小無源元件尺寸，業界正不斷向更高頻率（射頻電源的數MHz，HIPIMS的更高脈沖重復率）探索。這不僅需要下一代SiC甚至GaN器件，還需要在低電感封裝和集成門極驅動等領域取得突破 。

數字控制與AI集成：未來屬于電力電子與先進數字控制的深度融合。電源將演變?yōu)橥耆绍浖x，利用AI/ML算法實時分析等離子體數據，并以脈沖級精度預測性地調整功率輸出，從而實現當今技術無法達到的工藝可重復性和優化水平 。

寬禁帶材料的協同應用：雖然SiC在這些高壓（>650V）應用中占據主導地位，但GaN-on-SiC技術在射頻信號鏈本身至關重要 。未來將看到不同寬禁帶材料在系統不同部分協同工作，各取所長，以實現最優的系統性能。
