第二章：塑造下一代充電樁設計的宏觀趨勢

本章將分析驅動充電樁技術創新的市場與技術力量，闡明架構與元器件層面變革背后的根本原因。

2.1 追求更高的功率密度（kW/L）

功率密度是衡量充電樁電源模塊先進性的核心指標之一。業界目標已達到4.6 kW/L甚至更高 。現代大功率充電樁（如300kW）通常采用模塊化設計，即將多個較小功率的模塊（如30-60kW）并聯堆疊而成，因此單個模塊的功率密度對于整個充電樁的尺寸、重量和成本至關重要 。提升功率密度的主要途徑是提高開關頻率，這可以顯著減小電感、變壓器等磁性元件以及電容的體積。SiC器件相比傳統硅器件，能夠在更高頻率（如70-100kHz以上）下保持高效率，是實現高功率密度的關鍵技術 。更高的功率密度直接轉化為更小、更輕、成本更低的充電樁設備，從而降低了部署和安裝的總擁有成本，是快充網絡大規模經濟化部署的關鍵因素。

2.2 追求超高效率（>98%）

峰值效率超過98.5%已成為現代充電模塊的設計基準 。更高的效率意味著更低的能量損耗，這不僅能為運營商節省可觀的電費，更重要的是，它能顯著減少廢熱的產生 。對于一個每天運行數小時的350kW充電站而言，1-2%的效率提升每年可節省大量電費。更關鍵的是，熱管理是充電樁系統體積、成本和可靠性的主要制約因素之一，效率的提升可大幅簡化散熱系統（如采用更小的散熱器或從液冷降級為風冷），從而提高系統的可靠性并降低成本。

2.3 向雙向功率流（V2G）的范式轉變

V2G正從一個前沿概念迅速轉變?yōu)樯虡I(yè)現實。它允許電動汽車在停放時作為分布式儲能單元，向電網回售電能，從而參與電網調峰、頻率調節，為車主創造收益，或在停電時充當備用電源 。這一功能的實現要求充電樁的PFC和DC/DC功率級都具備完全的雙向潮流能力 。市場上已有公司如英飛源推出了基于SiC模塊的V2G解決方案，證明了其技術可行性 。V2G將充電樁從一個單純的用能設備轉變?yōu)橐粋€(gè)與電網友好互動的智能資產，這在增加巨大附加值的同時，也對電力電子技術提出了更嚴格的要求，即必須在兩個方向上都能高效、可靠地傳輸能量。

這三大趨勢并非孤立存在，而是由SiC技術串聯起的一個良性循環。首先，SiC帶來的高效率降低了熱負荷，這直接為提高功率密度創造了條件。更高的功率密度使得模塊化大功率充電樁的設計更為緊湊和經濟。大功率充電樁滿足了長續航電動汽車大容量電池的充電需求，而這些大容量電池又構成了潛力巨大的分布式儲能網絡。這個網絡的價值可以通過V2G技術來釋放，而V2G又要求高效、可靠的雙向功率變換，這恰恰是SiC技術的優勢所在。這個循環環環相扣，自我強化。

此外，V2G的運營模式對充電樁的長期可靠性和元器件壽命提出了遠高于單向充電器的要求。一個單向充電器可能每天只工作幾次，而一個參與電網服務的V2G充電樁可能每天都在進行頻繁的充放電循環，這極大地增加了功率器件的運行壓力和熱循環次數。因此，V2G應用使得SiC器件卓越的熱性能（導熱系數約為硅的3倍）和經過驗證的長期可靠性（如通過2500小時以上的高溫反偏測試）不再僅僅是性能優勢，而是保障系統長期穩定運行的關鍵要求 。

第三章：SiC功率器件的決定性價值：深度解析

本章將通過數據驅動的分析，驗證SiC器件在現代充電樁設計中相較于傳統硅基IGBT的優越性。

3.1 碳化硅（SiC）的根本材料優勢

SiC作為一種寬禁帶半導體材料，其物理特性遠超傳統硅（Si）。SiC的禁帶寬度約為硅的3倍（3.26eV vs 1.12eV），臨界擊穿場強約為硅的10倍，熱導率約為硅的3倍，電子飽和漂移速率約為硅的2倍 。這些根本優勢直接轉化為器件層面的 tangible benefits：在更小的芯片面積上實現更高的阻斷電壓、更高效的散熱能力以及更快的開關速度。

3.2 性能基準：SiC MOSFET vs. Si IGBT

3.2.1 開關損耗

這是SiC MOSFET與Si IGBT最顯著的區別。IGBT作為雙極型器件，在關斷時由于少數載流子的復合過程會產生“拖尾電流”，這極大地增加了其關斷損耗（$E_{off}$） 。而SiC MOSFET是單極型器件，不存在此問題。一項直接對比測試顯示，在同等條件下，Si IGBT的$E_{off}$（734 μJ）幾乎是SiC MOSFET（188 μJ）的四倍，僅關斷損耗一項就降低了75% 。另一項替換實驗表明，用SiC MOSFET替代IGBT后，系統總損耗降低了41%，其中關斷損耗降幅高達約78% 。開關損耗的大幅降低是充電樁電源模塊能夠向更高頻率發展的根本原因，也是實現高功率密度的關鍵。

3.2.2 導通損耗

IGBT的導通壓降存在一個$V_{ce(sat)}$“膝區電壓”，而MOSFET則表現為純阻性（$R_{DS(on)}$）。在低電流下，IGBT的膝區電壓導致其導通損耗較高；而在極高電流下，IGBT的$V_{ce(sat)}$上升可能慢于MOSFET的壓降（$I times R_{DS(on)}$），存在一個損耗交叉點 。然而，隨著技術的進步，現代SiC MOSFET的導通電阻已達到極低水平，例如基本半導體的B3M013C120Z（13.5 mΩ）和B3M010C075Z（10 mΩ），這使得損耗交叉點被推向非常高的電流區域，確保了SiC MOSFET在絕大部分工作范圍內都具有更低的導通損耗 。

3.2.3 體二極管性能

SiC MOSFET的本征體二極管具有極低的反向恢復電荷（$Q_{rr}$）和反向恢復時間（$t_{rr}$），其性能接近理想二極管。這與Si MOSFET緩慢且高損耗的體二極管，以及IGBT需額外并聯的快速恢復二極管（FRD）形成鮮明對比 。例如，B3M013C120Z的數據手冊顯示，其在25°C時的$Q_{rr}$僅為390 nC，對于大電流器件而言性能優異 。對于依賴體二極管進行續流或反向?qū)ǖ碾p向拓?fù)洌ㄈ鏒AB和圖騰柱），這一特性至關重要。緩慢的二極管恢復會引發巨大的損耗甚至導致器件損壞。

表2：SiC MOSFET vs. Si IGBT 性能基準對比

3.3 案例研究：40kW充電模塊實證性能

一份詳細的測試報告對基本半導體的B2M040120Z與業界主流的C3M0040120K兩款SiC MOSFET在同一個40kW充電樁電源模塊上進行了對比測試，提供了寶貴的實證數據 。

效率：在重載條件下（如500V/40kW），兩款器件的整機效率幾乎完全相同（96.28% vs. 96.32%），證明了國產SiC器件在性能上已具備與國際領先產品同臺競爭的實力。

熱性能：在不同工況下，兩款器件的散熱器溫度非常接近（如750V/40kW時為60.1°C vs. 63.5°C），這從側面驗證了它們的實際損耗水平相當。

電氣應力：測試波形顯示，B2M040120Z在關斷瞬間的柵極負向電壓尖峰更?。?3.757V vs. -4.369V），這可能意味著其具有更好的EMI特性或更穩定的柵極驅動回路，有助于提升系統長期可靠性 。

拓?fù)溥m應性：在另一項單級矩陣變換器（一種軟開關拓?fù)洌┑臏y試中，B2M040120Z表現出比某進口品牌更高的效率（98.1% vs 97.3%）。報告分析認為，這是由于在軟開關應用中，開通損耗（$E_{on}$）被消除，而B2M040120Z的關斷損耗（$E_{off}$）更優，使其優勢得以凸顯 。

表3：40kW模塊測試結果摘要 (B2M040120Z vs. C3M0040120K)

注：數據整理自3，其中500V/40kW測試的實際輸出功率約為30kW，750V/40kW測試的實際輸出功率約為30kW。

上述40kW模塊的實證數據表明，國產SiC器件與國際成熟產品之間的性能差距正在迅速縮小，已成為高性能應用中一個極具競爭力的選擇。此外，盡管峰值效率是重要的衡量標準，但動態性能數據揭示了更深層次的差異。B2M040120Z在軟開關拓?fù)渲幸蚱漭^低的$E_{off}$而表現更優，以及其更穩定的柵極電壓波形，這些看似細微的“二階”特性，對系統級的可靠性、EMI性能以及在不同拓?fù)渲械倪m用性都有著至關重要的影響。這表明，該器件可能比其競爭對手更適合應用于LLC等諧振拓?fù)渲小?/p>

第四章：基于SiC系統的關鍵設計與實現考量

本章將從“為什么用SiC”轉向“如何正確使用SiC”，探討工程師在實際應用中面臨的挑戰與解決方案。

4.1 柵極驅動要求

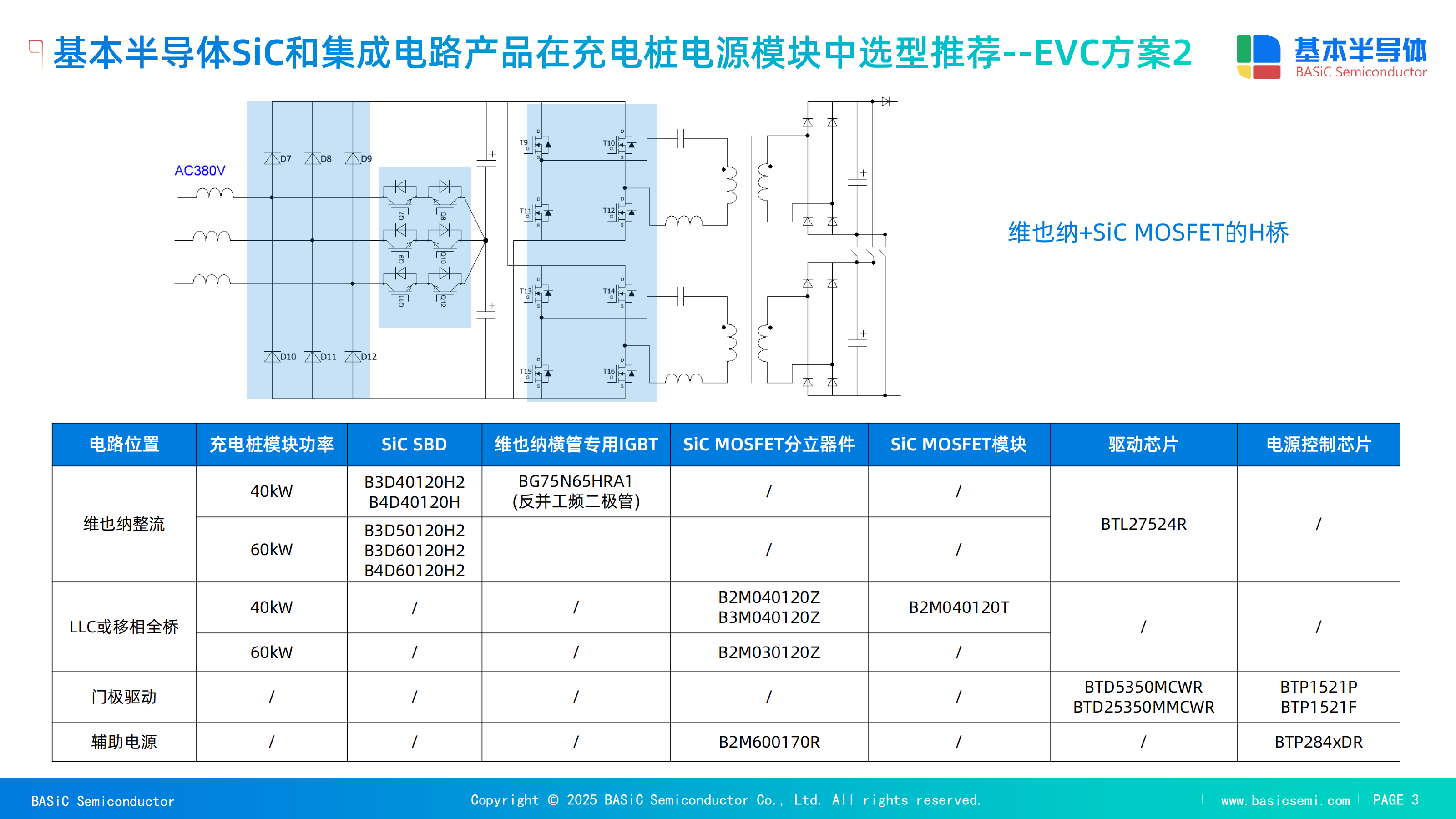

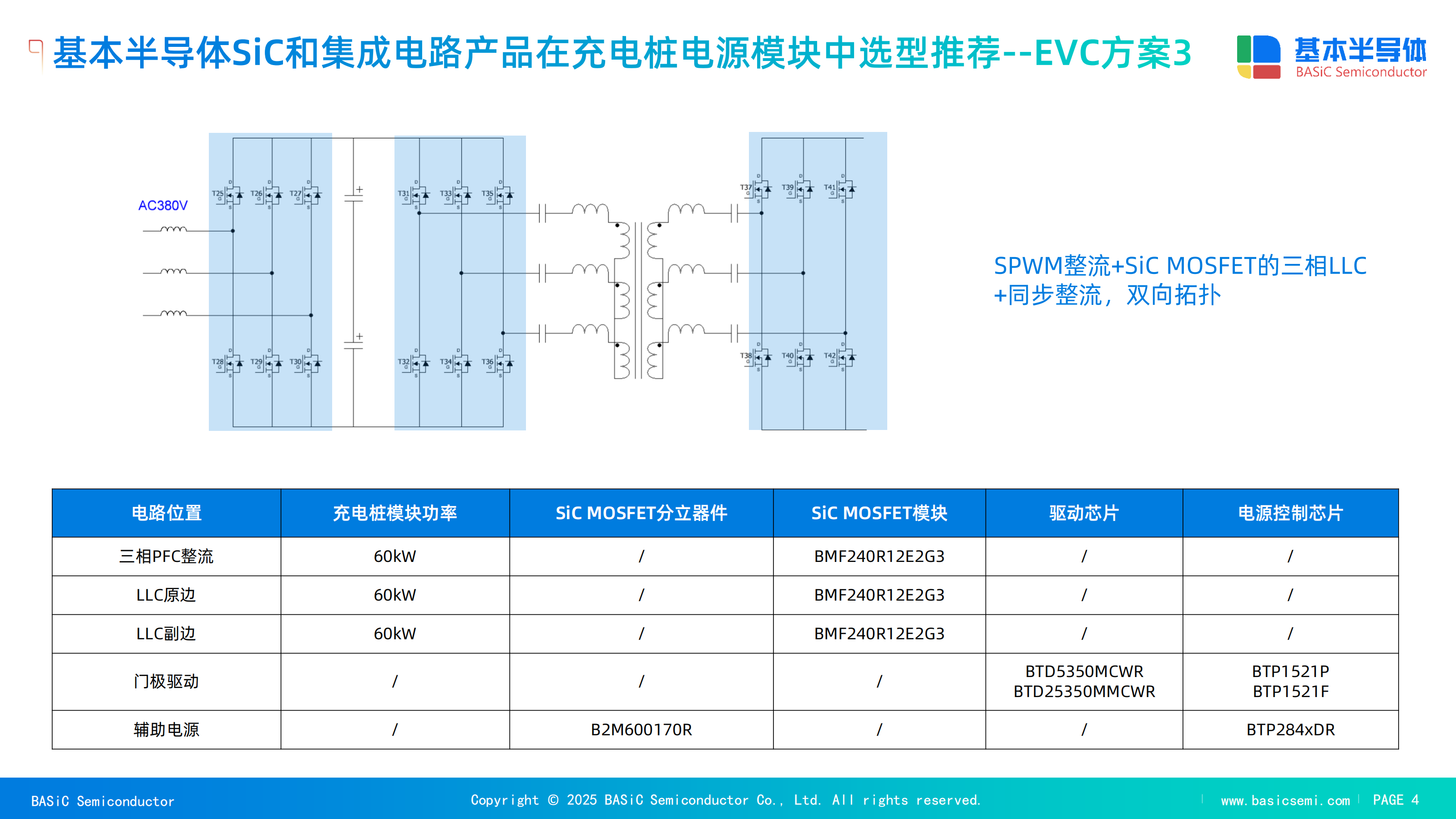

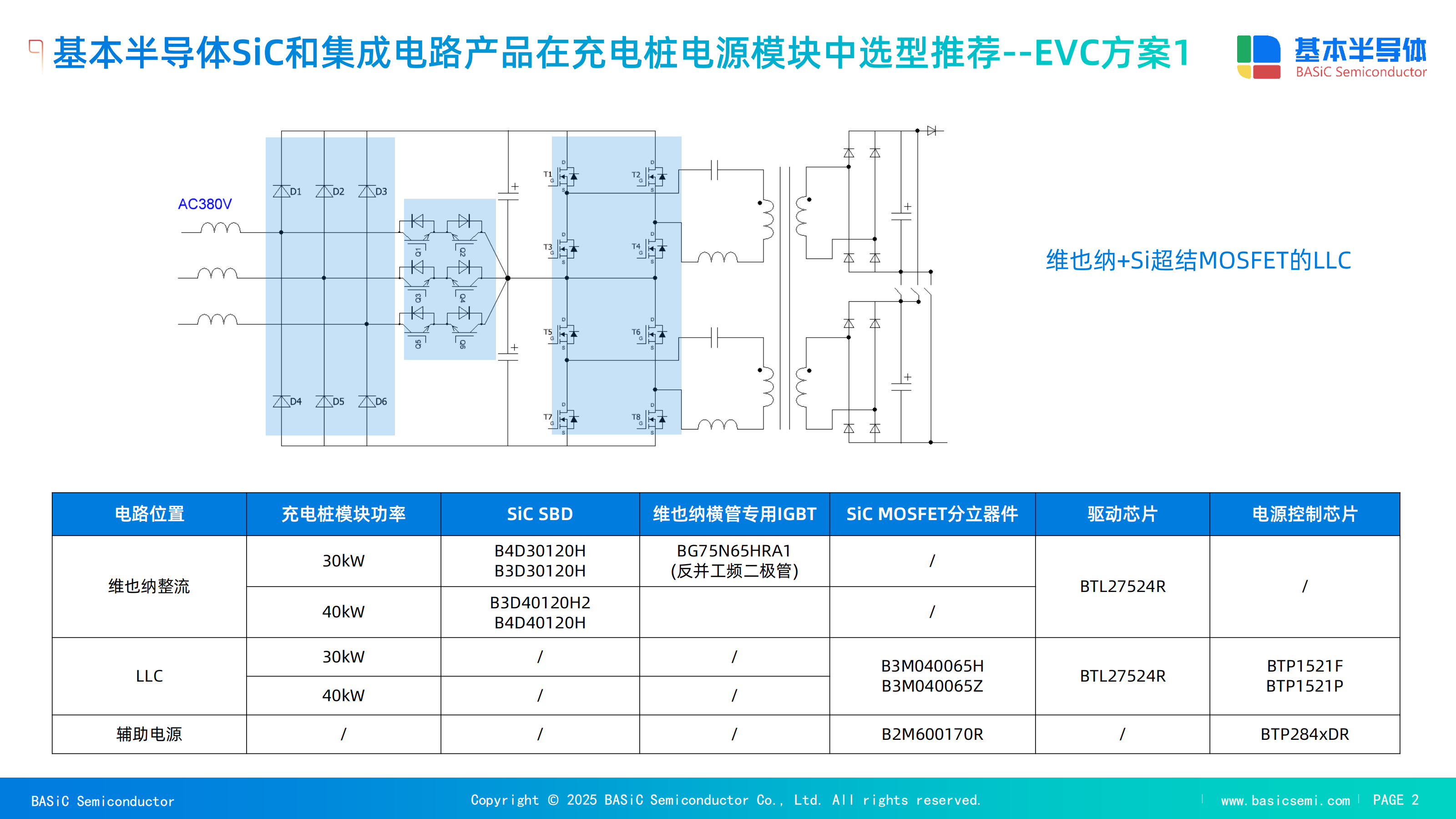

SiC MOSFET的驅動要求與傳統Si IGBT有顯著不同。為實現最低的導通電阻，SiC MOSFET通常需要+18V至+20V的正向柵壓；為確保在高速開關和高dv/dt干擾下可靠關斷，通常需要施加-2V至-5V的負向偏壓 。此外，其柵極開啟閾值電壓（$V_{gs(th)}$）相對較低（通常為2-3V），使其對柵極噪聲更為敏感，容易發生誤導通 。因此，必須使用專為SiC MOSFET設計的柵極驅動芯片。認識到這一點，像基本半導體這樣的公司不僅提供功率器件，還提供包括驅動芯片（如BTD5350MCWR）、驅動電源芯片（BTP1521F）和隔離變壓器在內的完整解決方案生態 。

4.2 應對高dv/dt：米勒鉗位的必要性

SiC MOSFET的快速開關特性會產生極高的電壓變化率（dv/dt）。在半橋結構中，當一個開關管（如下管）開通時，橋臂中點的電壓會迅速下降，這個高dv/dt會通過另一個開關管（上管）的米勒電容（$C_{gd}$）產生一個電流，該電流在柵極電阻上形成壓降，可能導致上管被意外“頂開”，造成上下管直通的嚴重故障 。

米勒鉗位功能是解決此問題的有效手段。它在開關管關斷期間，提供一個低阻抗通路將柵極鉗位到負電源軌。基本半導體提供的一組雙脈沖測試數據清晰地證明了其必要性：在沒有米勒鉗位的情況下，處于關斷狀態的MOSFET柵極被干擾電壓抬升至7.3V，遠超其開啟閾值，存在極高的直通風險；而在啟用米勒鉗位后，該干擾電壓被有效抑制在安全的2V以內 。這表明，米勒鉗位在SiC半橋應用中并非可選功能，而是保障系統可靠性的強制性措施?，F(xiàn)代SiC驅動芯片（如BTD5350系列）已將此功能作為標準配置 。

4.3 先進封裝的角色

在高頻開關應用中，封裝的寄生電感是導致電壓過沖的主要原因。為了充分發揮SiC芯片的性能，必須采用先進的低電感封裝。例如，4引腳的TO-247-4封裝通過增加一個開爾文源極（Kelvin Source）引腳，將功率回路與驅動回路分開，有效降低了共源電感對柵極驅動的干擾 。對于更高功率的應用，則采用功率模塊。這些模塊通過優化內部布局以實現極低的雜散電感，并采用氮化硅（$Si_{3}N_{4}$）AMB陶瓷基板、銀燒結等新材料和新工藝，來提升散熱性能和功率循環能力，從而確保長期可靠性 。

成功應用SiC器件并非簡單的“即插即用”替換，而是一個系統級的協同設計過程。選擇SiC器件，就意味著必須同步考慮驅動電路、電源、PCB布局和封裝等一系列問題。例如，SiC的高開關速度產生了高dv/dt，這要求驅動器具備米勒鉗位功能；同時，高開關速度也帶來了高di/dt，這要求封裝和布局具有極低的寄生電感。這解釋了為何領先的供應商會提供包括功率器件、驅動和電源在內的整體解決方案，因?yàn)檫@正是市場需求的體現。像米勒鉗位這樣的功能，已經從輔助電路演變?yōu)楸Ｕ舷到y(tǒng)可靠性的核心特性，標志著市場關注點正從單純的器件性能指標轉向系統級的可靠性與易用性。

? ? ?
