第一章：人工智能時代的電力新挑戰

本章旨在闡明現代人工智能（AI）基礎設施所帶來的極端電力與效率挑戰，將電源供應單元（PSU）定位為實現可擴展且可持續AI計算的關鍵賦能技術，而非簡單的供電組件。

1.1 AI加速器的功耗、密度與動態負載挑戰

隨著AI大模型的發展，算力需求呈指數級增長，作為算力核心承載單元的AI服務器，其功耗也隨之急劇攀升 。由高性能圖形處理器（GPU）和AI加速器驅動的AI服務器，其功耗正在以前所未有的速度增長。一臺配置8張加速卡的AI服務器功耗可達5 kW至10 kW，而未來單個服務器機柜的功率需求預計將達到120 kW甚至更高 。這一趨勢直接源于AI模型規模的擴大和復雜性的增加，對數據中心的電力基礎設施構成了嚴峻考驗 。

這種巨大的功耗高度集中在極小的物理空間內，對電源的功率密度提出了前所未有的要求。服務器PSU的設計已經從早期的個位數功率密度（W/in3）演進至接近100 W/in3，而為滿足未來AI服務器的需求，新一代設計的目標功率密度已超過180 W/in3，甚至向270 W/in3及更高水平邁進 。

此外，AI工作負載具有高度動態的特性，其功耗會在微秒級時間內從接近空閑狀態飆升至滿負荷運行。這種劇烈的負載變化要求PSU具備極高的動態響應能力，以確保為GPU、CPU、高帶寬內存（HBM）等對電壓波動極其敏感的核心計算組件提供穩定、純凈的電壓軌 。任何電壓的瞬時跌落或過沖都可能導致計算錯誤甚至系統崩潰，因此，電源的動態性能已成為保障AI服務器穩定運行的基石。

1.2 性能基準：80 Plus鈦金認證及未來趨勢

80 Plus鈦金認證是當前服務器PSU能效的最高標準，它要求電源在10%、20%、50%和100%四個關鍵負載點下均達到極高的轉換效率。以230V內部非冗余電源為例，其在10%負載下效率需達到90%，20%負載下為94%，50%負載下為96%，100%負載下則為94% 。

這一標準不僅是衡量產品性能的基準，更是推動電源技術創新的重要驅動力。為了滿足鈦金認證的嚴苛要求，尤其是在10%的輕載條件下仍需保持90%以上的高效率，設計者必須摒棄傳統的電路拓?fù)?，轉而采用有源功率因數校正（PFC）、同步整流等更先進的控制技術和電路架構 。歐盟的ErP（歐洲生態設計）法規也正與此標準對齊，逐步將鈦金級能效作為新型服務器PSU的強制性要求，進一步加速了高能效電源技術的普及 。

實現鈦金級效率，特別是在輕載和重載之間維持平坦的效率曲線，是一項巨大的技術挑戰。這不僅要求拓?fù)浣Y(jié)構的創新，更對功率半導體器件的性能提出了極致要求，從而直接推動了以碳化硅（SiC）為代表的寬禁帶（WBG）半導體在電源領域的廣泛應用。

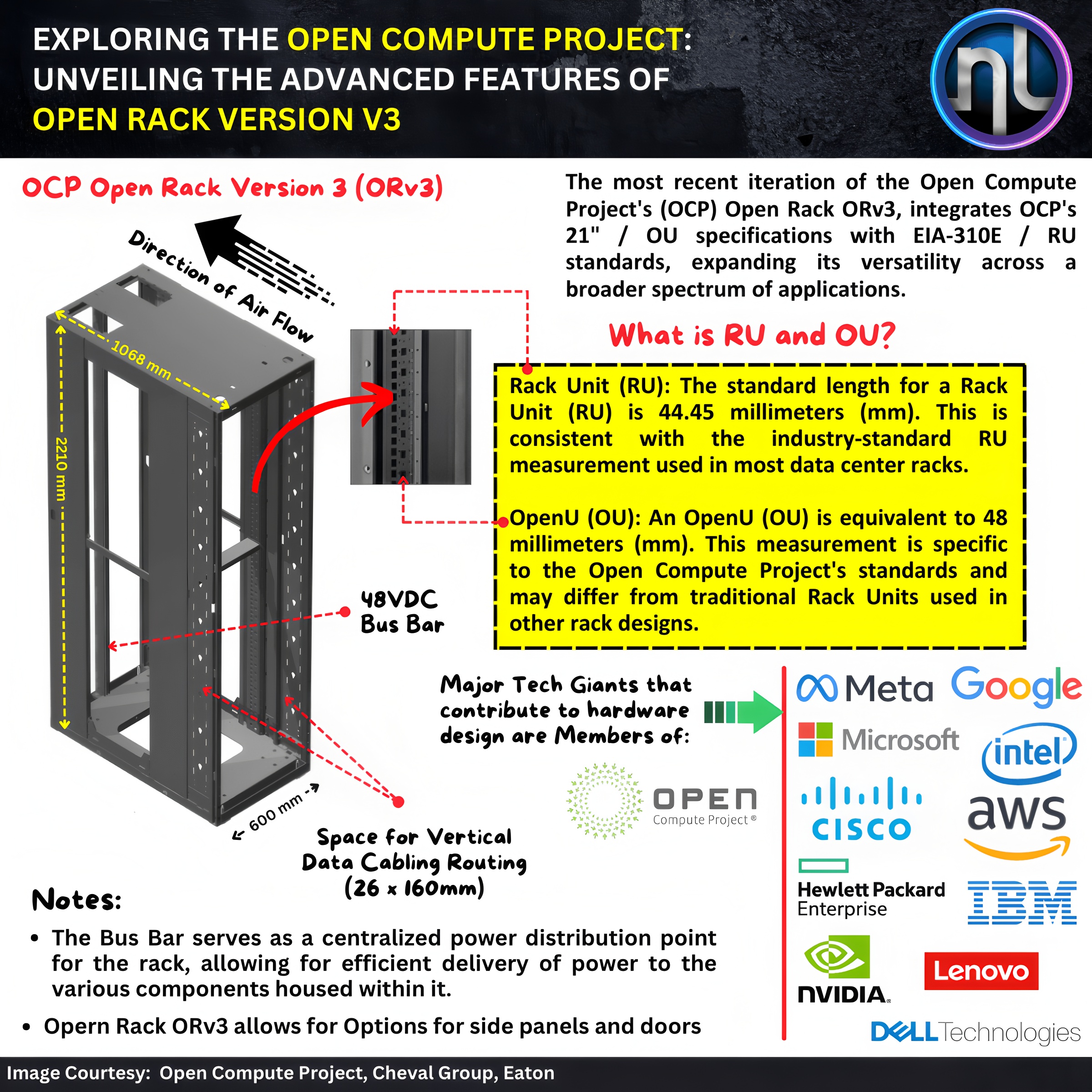

1.3 行業標準的作用：OCP ORv3對AI電力基礎設施的塑造

開放計算項目（Open Compute Project, OCP）致力于通過開放和標準化的硬件設計，提升數據中心的效率、靈活性和可擴展性 。其中，開放機架V3（Open Rack v3, ORv3）標準是塑造下一代AI電力基礎設施的關鍵倡議。

ORv3標準的一個核心變革是確立了機架內48V直流供電架構，取代了傳統的12V方案。電壓的提升顯著降低了母線排（Busbar）和配電網絡（PDN）中的電流，從而根據功率損耗公式$P = I^2R$大幅減少了配電損耗，提升了整體能源效率 。

該標準詳細定義了電源架（Power Shelf）、額定電流高達1000A+的母線排連接器、以及電池備份單元（BBU）等關鍵組件的規格，構建了一個標準化的硬件生態系統。這不僅促進了不同供應商產品間的互操作性，也通過規模效應和簡化的設計降低了數據中心的總擁有成本（TCO）。本文所探討的AI服務器電源，其設計必須嚴格遵循ORv3標準，以確保能夠無縫集成到這一先進的生態系統中。

AI服務器對功率密度和效率的極端追求，是推動電源技術發生根本性變革的核心催化劑。這不再是簡單的漸進式改進，而是一場涉及系統架構、電路拓?fù)浜秃诵陌雽?dǎo)體器件的全面革命。AI GPU的功耗遠超傳統CPU，將數千瓦的功率集中于一個服務器機箱內，這首先引發了嚴峻的熱管理挑戰 。低效的電能轉換會產生大量廢熱，這些廢熱的移除成本高昂且技術復雜，直接惡化了數據中心的電源使用效率（PUE）指標。因此，追求80 Plus鈦金級這樣的高效率標準，已從一項“綠色”倡議轉變?yōu)楸Ｕ蠑?shù)據中心穩定運行和控制運營成本的剛性需求 。要在ORv3電源架等有限的物理空間內實現如此高的功率輸出和轉換效率，電源的功率密度（W/in3）必須實現飛躍式提升 。正是這種對高效率和高功率密度的雙重極限追求，使得傳統的硅基拓?fù)浣Y(jié)構難以為繼，并強制業界轉向采用寬禁帶半導體（SiC, GaN）和與之匹配的先進拓?fù)洌ㄈ鐖D騰柱PFC、LLC諧振變換器），這也是本報告后續章節將深入探討的核心主題。

第二章：保障不間斷運行：高可用性電力架構

本章詳細闡述了保障關鍵AI工作負載連續、可靠供電所需的系統級電力架構，重點分析了雙輸入自動轉換開關（ATS）電源在其中扮演的核心角色。

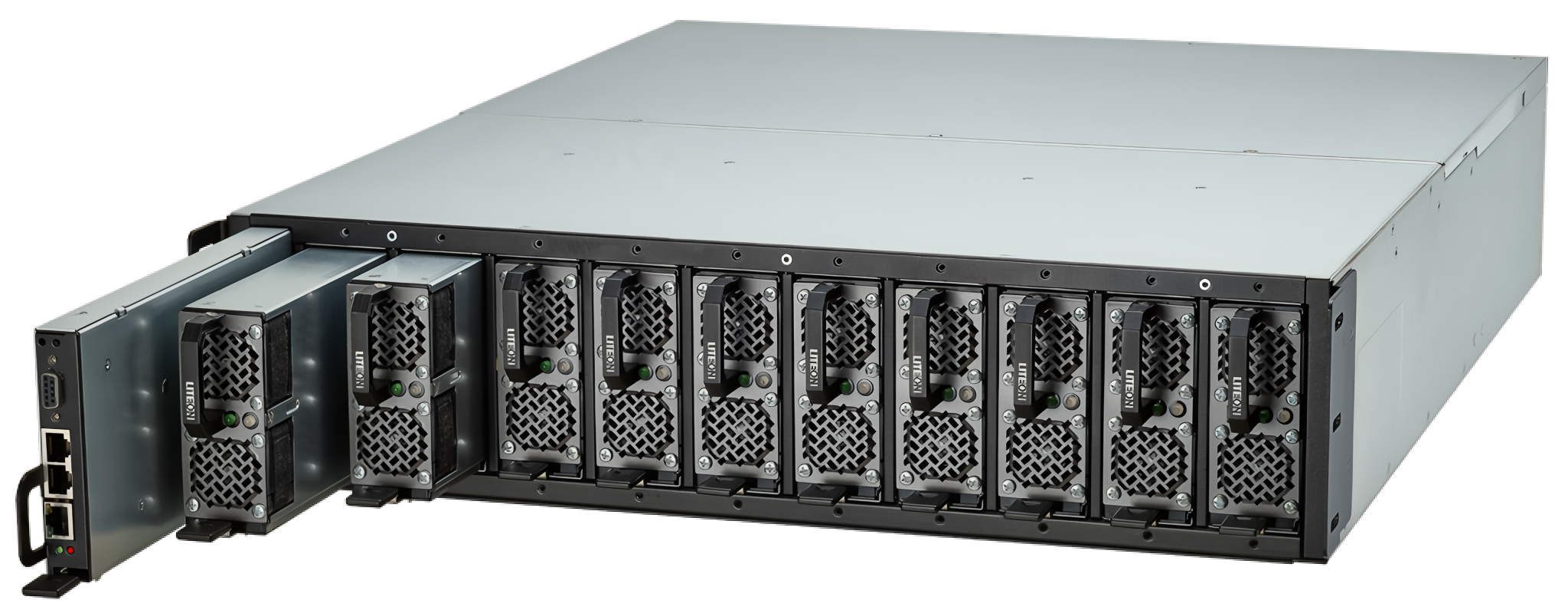

2.1 可靠性的基石：N+M冗余配置

冗余設計是確保系統在單個組件發生故障或進行維護時仍能持續可用性的核心策略 。在電源系統中，N+M冗余配置是最常見的實現方式。其中，“N”代表支持滿載運行所需的最少電源模塊數量，“+M”則代表額外配置的備用模塊數量 。

N+1是應用最廣泛的冗余模式，它為系統提供了一個備用模塊 。例如，一個需要15 kW功率的服務器機柜，若采用3 kW的PSU模塊，則N=5。配置為N+1冗余時，系統將安裝6個PSU模塊。在正常運行時，6個模塊通過均流技術共同分擔負載；當其中任意一個模塊發生故障時，其余5個模塊能夠無縫接管全部負載，保證服務器的持續運行。

對于金融、國防等對可用性要求更高的關鍵任務系統，可能會采用N+2（提供兩個備用模塊）或2N（完全鏡像的冗余系統）等更高級別的配置，以應對多點故障的極端情況 。無論采用何種配置，PSU模塊必須具備并聯均流能力，這是實現冗余架構的基礎 。

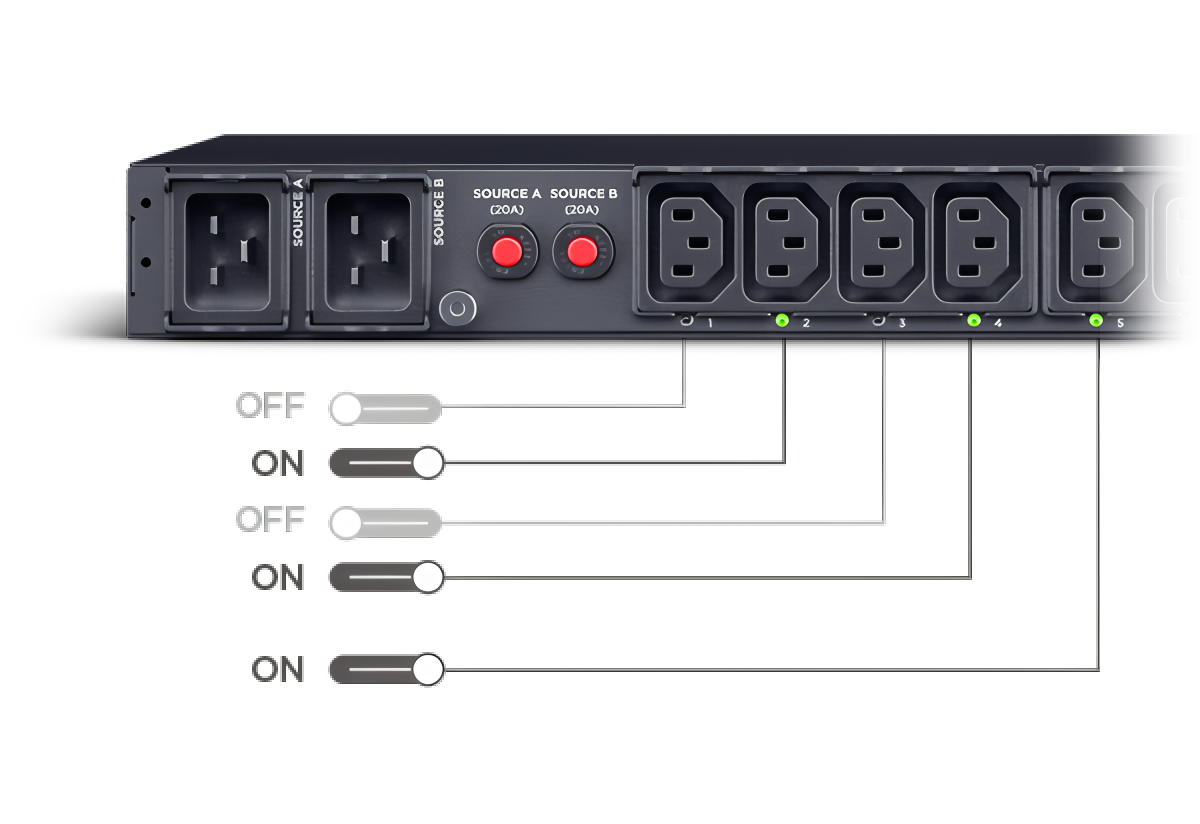

2.2 雙源輸入的靈活性：自動轉換開關（ATS）機制

自動轉換開關（ATS）是一種能夠在主電源發生故障（如斷電、電壓異常）時，自動將負載切換至備用電源的裝置，從而確保關鍵設備的電力供應不被中斷 。

本報告所討論的AI服務器電源，其一個核心特性是集成了ATS功能，并支持雙路電源輸入，如“交流市電+高壓直流（AC+HVDC）”或“雙路交流（AC+AC）”模式。這種設計將電源側的冗余提升到了一個新的高度，在進入電源變換級之前就已確保了輸入源的可靠性。

ATS的關鍵技術特性包括：

先斷后合（Break-Before-Make）切換：在切換過程中，ATS必須先與當前電源斷開連接，然后再與新的電源接通，以嚴格防止兩路獨立電源發生短路，這是保障系統安全的根本要求 。

快速無縫切換：對于IT設備而言，切換過程必須足夠快，以至于設備不會感知到供電中斷。高質量的ATS切換時間可以做到對負載透明 26。

高可靠性：ATS內部通常包含可靠的機械和電氣聯鎖機制，防止誤操作。其實現方式可以是傳統的繼電器，也可以是性能更優、可靠性更高的固態開關，如晶閘管（SCR）或MOSFET 。

2.3 數據中心向高壓直流（HVDC）的演進

傳統數據中心的供電鏈路涉及多次交-直流（AC-DC）和直-交流（DC-AC）轉換（市電 -> UPS -> PDU -> PSU），每一個轉換環節都會引入能量損失，通常端到端效率較低 。

高壓直流（HVDC）供電架構通過簡化這一鏈路來提升效率。它在數據中心前端將市電一次性轉換為高壓直流電（例如±400V或800V），然后直接將直流電分配至各個機柜 。這種架構減少了轉換環節，能夠?qū)⒍说蕉说墓╇娦侍嵘哌_(dá)5% 。此外，HVDC系統相比傳統的UPS系統，還具有可靠性更高、平均無故障時間（MTBF）更長、占地面積更小等優勢 。

支持AC+HVDC雙輸入的ATS電源，正是推動數據中心向HVDC架構平滑過渡的關鍵技術。它允許數據中心在建設和運營中同時保留傳統的交流供電系統和新建的HVDC系統。服務器機柜可以同時連接至兩套系統，利用ATS功能實現兩路輸入之間的冗余備份和無縫切換，例如，將交流電網作為HVDC線路的備用，或反之亦然。

這種具備AC+HVDC雙輸入能力的集成ATS電源，其意義遠不止于一個功能特性。它代表了一項關鍵的“橋接”技術，為數據中心行業從傳統的交流基礎設施向更高效的HVDC架構進行戰略性遷移提供了堅實的技術保障，同時確保了整個遷移過程中業務連續性達到Tier IV級別的容錯標準。數據中心的電力系統可用性要求極高，通常需要至少兩路獨立的供電路徑 。與此同時，由AI驅動的功耗激增正迫使行業轉向HVDC以追求更高的效率和功率密度 。然而，在現有的大型數據中心內，一次性、顛覆性地完成從AC到HVDC的全面切換，在經濟和后勤上都是不現實的，分階段、漸進式的遷移成為必然選擇。一臺能夠同時接收AC和HVDC輸入的ATS電源，允許服務器機柜同時接入傳統的由UPS支持的交流電通路和新建的HVDC母線 。這種架構不僅在PSU層面實現了N+M冗余，更在供電來源層面實現了跨越不同電力范式（AC與DC）的終極冗余。因此，這種電源設計極大地降低了向HVDC轉型的風險，使得運營商可以在不影響現有業務可靠性的前提下，逐步建設和擴展HVDC基礎設施。它成為了連接數據中心電力系統“現在”與“未來”的關鍵接口。

第三章：全數字AI服務器PSU的內部架構

本節將深入剖析AI服務器PSU的內部工作原理，闡述數字控制技術如何精準調控先進的功率拓?fù)洌詫?shí)現嚴苛的性能指標。

3.1 數字控制范式

“全數字”電源的核心在于用微控制器（MCU）或數字信號處理器（DSP）取代傳統的模擬控制環路（如運算放大器和比較器），通過軟件算法來執行控制邏輯 。這種范式轉變帶來了多方面的優勢：

靈活性與自適應性：電源的各項控制參數，如環路補償、開關頻率、電壓設定點等，都可以通過軟件進行編程和實時調整。這使得PSU能夠根據變化的輸入電壓和輸出負載條件，動態優化自身工作狀態，始終保持在最高效的運行點 。

高級控制策略的實現：數字控制使得復雜的控制算法成為可能，例如用于提升瞬態響應的非線性控制、用于降低開關損耗的自適應死區時間控制、以及用于提升輕載效率的交錯拓?fù)湎辔幻撀洌╬hase shedding）技術 。

系統集成與智能監控：數字核心便于通過PMBus等通信協議與服務器管理系統進行交互，實現對電壓、電流、功率、溫度等關鍵參數的實時監控。這不僅為系統級的智能功耗管理提供了數據基礎，還能實現故障預測和診斷，提升整個系統的可靠性和可維護性 。

更高的功率密度：數字控制器集成了高分辨率脈寬調制器（PWM）和高速模數轉換器（ADC），能夠支持更高的開關頻率。頻率的提升可以直接減小電感、變壓器、電容等無源器件的體積和重量，這是實現PSU高功率密度的關鍵途徑 。

3.2 第一級：AC/DC前端——無橋圖騰柱PFC

功率因數校正（PFC）級是電源的第一級，其主要任務是校正輸入電流波形，使其成為與輸入電壓同相位的正弦波，從而最大限度地提高電網的有效功率利用率，并抑制諧波電流，以滿足IEC 61000-3-2等國際標準的要求 。

對于追求極致效率的AI服務器電源而言，無橋圖騰柱（Bridgeless Totem-Pole）PFC已成為首選拓?fù)?。與傳統升壓型（Boost）PFC相比，它取消了前端的橋式整流器，從而消除了整流橋中兩個二極管的固定導通損耗。這一改進直接將PFC級的效率提升了1%到2%，在數千瓦的功率等級下，這是一個非?？捎^的進步 。

圖騰柱拓?fù)溆蓛蓚€(gè)半橋臂組成：一個是由傳統硅MOSFET構成的“慢速臂”，以工頻（50/60Hz）進行切換，實現對交流電的正負半周進行整流；另一個是由寬禁帶半導體器件（如SiC MOSFET）構成的“快速臂”，以數百千赫茲的高頻進行開關操作，完成升壓和波形整形。這種結構能夠?qū)崿F(xiàn)超過99%的驚人效率 。

對于更高功率的應用（例如超過3kW），通常采用交錯式（Interleaved）圖騰柱PFC。該技術將多個PFC功率級并聯，并使其開關時序相互錯相。這樣做可以有效地抵消輸入和輸出的電流紋波，從而減小所需濾波電感的體積，降低對單個功率器件的電流應力，并改善熱量分布，進一步提升功率密度和可靠性 。

3.3 第二級：隔離DC/DC核心——LLC諧振變換器

DC/DC變換級是電源的核心，負責將PFC級輸出的高壓直流母線（通常為400V左右）轉換為服務器機架所需的48V，并提供必要的電氣隔離。

LLC諧振變換器是這一級的首選拓?fù)?。其最大?yōu)勢在于能夠在寬負載范圍內實現主開關管的零電壓開通（Zero Voltage Switching, ZVS）。ZVS技術可以基本消除開關管的開通過程損耗，這使得變換器可以在極高的開關頻率下運行，從而大幅減小磁性元件（變壓器）和輸出濾波電容的尺寸，這是實現PSU超高功率密度的決定性因素 。

LLC變換器通過一個由諧振電感（Lr）、諧振電容（Cr）和變壓器勵磁電感（Lm）組成的諧振網絡，將方波電壓/電流整形為接近正弦波的形態，使得開關管在電壓過零的瞬間進行切換。輸出電壓的調節則通過改變開關頻率來完成。

在面向AI服務器的大功率PSU中，通常會采用多相或多模塊并聯的LLC變換器方案，以處理巨大的輸出電流，優化熱量分布，并提高系統的冗余度和可靠性 。

數字控制的圖騰柱PFC與LLC諧振變換器的結合，并非隨意的技術堆砌，而是一種深度協同的系統級設計。在這個組合中，兩種拓?fù)涞膬?yōu)勢被相互放大，而數字控制和寬禁帶半導體則是解鎖這一切潛能的關鍵。由SiC器件賦能的圖騰柱PFC，能夠以超過99%的極高效率，為后端提供一個穩定、高質量的高壓直流母線（約400V）。這個穩定的輸入電壓，恰恰是LLC諧振變換器實現最優性能的理想工作條件，因?yàn)長LC通過微調工作頻率來進行輸出調節，對輸入電壓的穩定性要求較高。反過來，LLC變換器憑借其ZVS特性和寬禁帶器件的高頻能力，能夠?qū)⒆儔浩骱洼敵?a href="http://cshb120.cn/tags/濾波器/" target="_blank">濾波器設計得極為小巧，這是貢獻PSU整體功率密度的最主要因素 。數字控制系統則如同整個電源的“大腦”，它不僅負責圖騰柱PFC復雜的控制邏輯（如零點穿越失真校正、交錯相位的動態管理等），還精確地調制LLC的工作頻率以實現緊湊的輸出電壓調節和最優的ZVS。更重要的是，數字控制實現了前后級之間的通信與協調，從而達成整個系統的協同優化。因此，若要同時實現超過100 W/in3的功率密度和97.5%以上的整機效率，這種“圖騰柱PFC + LLC諧振 + 數字控制”的黃金組合是當前技術背景下的必然選擇。

第四章：核心使能技術：碳化硅MOSFET

本章將深入到器件層面，詳細闡述為何碳化硅（SiC）MOSFET是實現前述先進電源拓?fù)涞年P(guān)鍵使能技術。

4.1 SiC相較于傳統硅（Si）的根本優勢

碳化硅作為一種寬禁帶半導體材料，其物理特性遠超傳統硅，為功率器件帶來了革命性的性能提升 。

寬禁帶寬度：SiC的禁帶寬度約為3.26eV，是硅（1.12eV）的近三倍。這使其能夠承受比硅高出近10倍的擊穿電場強度。因此，在相同的耐壓等級下，SiC器件的漂移層可以做得更薄、摻雜濃度更高，從而在更小的芯片面積上實現極低的導通電阻 。

高熱導率：SiC的導熱系數約為硅的三倍，這意味著它能更有效地將內部產生的熱量傳導出去。這一特性使得SiC器件可以在更高的結溫下（通常為175°C甚至更高）可靠工作，或者在相同功耗下?lián)碛懈偷臏厣瑥亩梢詼p小散熱器的尺寸，這對于提升功率密度至關重要 。

極低的導通電阻（$R_{DS(on)}$）：得益于其優越的材料特性，SiC MOSFET在單位面積上可以實現比同耐壓等級的硅MOSFET低得多的導通電阻，這直接降低了器件在導通狀態下的功率損耗（$P_{cond} = I^2 times R_{DS(on)}$）。

卓越的開關性能：由于SiC材料的少數載流子壽命極短，其二極管幾乎沒有反向恢復電荷（$Q_{rr}$）。反向恢復是傳統硅MOSFET和二極管中主要的開關損耗來源之一。SiC器件極低甚至為零的$Q_{rr}$，結合其較小的寄生電容，使其能夠?qū)崿F(xiàn)極快的開關速度和極低的開關損耗 。

4.2 SiC在圖騰柱PFC中的關鍵作用

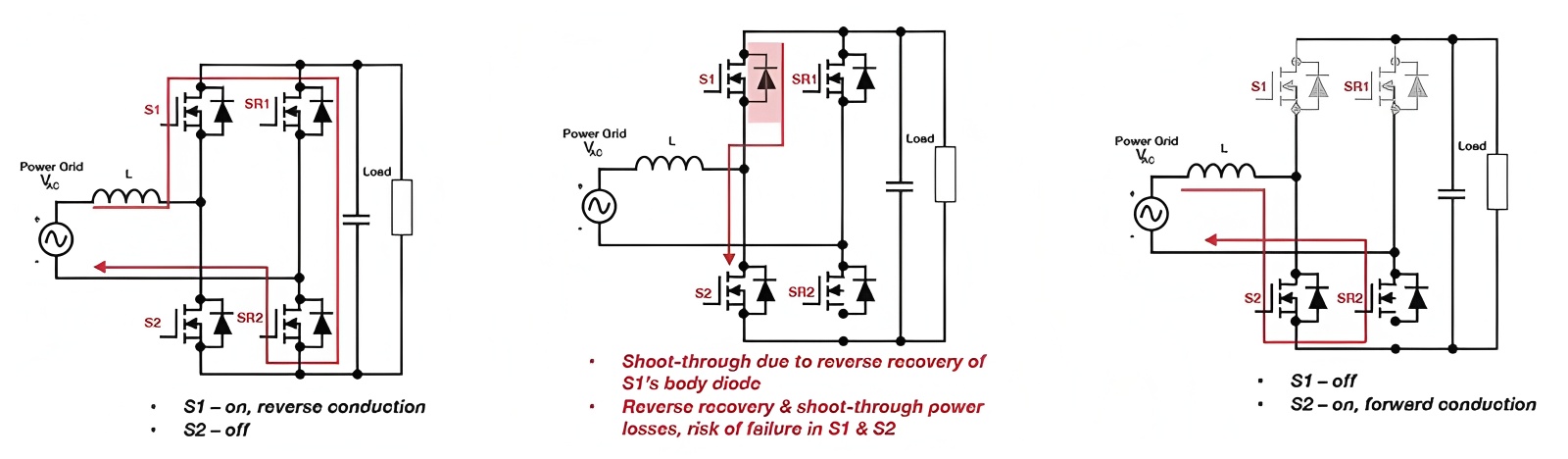

圖騰柱PFC拓?fù)涞暮诵募夹g(shù)挑戰在于其快速臂的硬開關工作模式。當快速臂中的一個MOSFET關斷，另一個MOSFET開通時，關斷器件的體二極管會經歷一個反向恢復過程。對于傳統的硅MOSFET，其體二極管存在嚴重的反向恢復問題，會產生一個巨大且短暫的反向恢復電流，這不僅導致巨大的開關損耗，還可能引起器件的永久性損壞 。

這個問題在歷史上嚴重限制了圖騰柱PFC拓?fù)涞膽?yīng)用，使其只能工作在電流不連續的臨界導通模式（CrM）下，且功率受限。

SiC MOSFET的出現徹底改變了這一局面。其體二極管的反向恢復電荷（$Q_{rr}$）極小，幾乎可以忽略不計。這一特性是解決圖騰柱PFC技術瓶頸的“銀彈”，它使得該拓?fù)淇梢栽陔娏鬟B續導通模式（CCM）下高效、可靠地運行。CCM模式下的峰值電流更低，EMI特性也更優，是實現數千瓦級大功率PFC的理想工作模式 。因此，可以說SiC器件并非僅僅“改善”了圖騰柱PFC的性能，而是從根本上“實現”了其在大功率AI服務器電源領域的應用。

4.3 SiC在LLC諧振級中的優化價值

雖然GaN器件因其零$Q_{rr}$和極低的柵極電荷在LLC變換器中同樣表現出色，但SiC MOSFET也為該拓?fù)鋷?lái)了顯著的性能增益 。

易于實現ZVS：SiC MOSFET較低的輸出電容（$C_{oss}$）意味著在每個開關周期中需要存儲和釋放的能量（$E_{oss}$）更少。這降低了實現ZVS所需的勵磁電流，使得變換器可以在更寬的負載范圍和更高的開關頻率下輕松維持軟開關狀態，從而提升了整體效率 。

降低驅動損耗：與同規格的硅MOSFET相比，SiC MOSFET的柵極電荷（$Q_G$）更低，這意味著驅動其開關所需的能量更少。在現代LLC設計動輒數百千赫茲甚至兆赫茲以上的開關頻率下，柵極驅動損耗已成為不可忽視的一部分，使用SiC可以有效降低這部分損耗 。

提升熱裕量和可靠性：SiC器件優異的高溫工作能力為L(zhǎng)LC級提供了更大的熱設計裕量。LLC級通常是PSU中熱應力最集中的部分之一，采用SiC器件可以提高其在高溫環境下的運行可靠性。

SiC在AI服務器PSU中的應用，創造了一個良性循環。SiC MOSFET極低的開關損耗（源于低$Q_{rr}$、低$E_{on}$和$E_{off}$）是提升PFC和LLC級開關頻率的首要前提 。根據電磁學原理，磁性元件（電感、變壓器）的體積與開關頻率大致成反比，頻率的提升直接導致了這些無源器件尺寸的縮小。而磁性元件和電容體積的減小，是提升PSU功率密度（W/in3）和縮小其物理尺寸的最主要貢獻因素 。一個更小、更緊湊的PSU布局，自然意味著更短的PCB走線和內部連接。更短的電氣路徑會降低功率回路中的寄生電感和寄生電容。在快速開關過程中，更低的寄生參數可以有效抑制電壓過沖和振鈴，這不僅提高了器件的運行可靠性，還減少了電磁干擾（EMI）的產生，從而簡化了對EMI濾波器的設計要求。由此可見，SiC高頻開關能力所帶來的初始優勢，會貫穿整個設計流程，在功率密度、熱管理、可靠性乃至EMI性能等多個層面產生連鎖的、復合的增益。

第五章：性能與競爭分析：SiC MOSFET案例研究

本章將利用基本半導體（BASIC Semiconductor）提供的產品數據，對一款代表性的SiC MOSFET（B3M040065Z/L）進行具體的、數據驅動的分析，并與市場上的主要競爭對手進行基準比較。

5.1 靜態參數基準測試

本節分析的核心器件為基本半導體的B3M040065Z，這是一款額定電壓650V、典型導通電阻40mΩ（@25°C）、采用TO-247-4封裝的SiC MOSFET 50。

導通電阻（$R_{DS(on)}$）：在25°C常溫下，該器件的$R_{DS(on)}$與Infineon、ST等競爭對手的產品相當，均為40mΩ左右。然而，在175°C高溫工作條件下，其$R_{DS(on)}$上升至55mΩ，這一數值與Infineon的第一代產品持平，但優于Infineon的第二代產品（65mΩ）以及CREE和ST的產品（均為61mΩ），顯示出良好的高溫穩定性 。

閾值電壓（$V_{GS(th)}$）：該器件在25°C時的典型$V_{GS(th)}$約為2.7V，低于Infineon的約4.5V。較低的閾值電壓雖然可能使器件對柵極噪聲更敏感，從而增加誤導通的風險，但也允許使用更低的驅動電壓，這是一個需要在驅動電路設計中權衡的關鍵參數 。

寄生電容（$C_{iss}$, $C_{oss}$, $C_{rss}$）：B3M040065Z的輸入電容（$C_{iss}$）為1540pF，相對高于Infineon G2（997pF）和ST（860pF）。然而，其反向傳輸電容（$C_{rss}$，即米勒電容）非常低，僅為7pF。由此帶來的高$C_{iss}/C_{rss}$比值（高達220）是一個顯著的優勢，因?yàn)樗馕吨骷诎霕蛲負洌ㄈ鐖D騰柱PFC的快速臂）中，抵抗由高$dv/dt$引起的米勒效應誤導通（串?dāng)_）的能力更強 。

下表總結了B3M040065Z與主要競品的關鍵靜態參數對比。

5.2 動態開關性能（雙脈沖測試）

雙脈沖測試是評估功率器件在實際開關條件下動態性能的標準方法。在$V_{DS}=400V$, $I_D=20A$, $V_{GS}=-4V/+18V$的測試條件下，B3M040065Z表現出卓越的動態特性。

開通能量（$E_{on}$）：在125°C高溫下，B3M040065Z的$E_{on}$為132μJ，與競品處于同一水平，優于CREE（136μJ），略高于ST（124μJ）。

關斷能量（$E_{off}$）：該器件在關斷性能上表現突出。在125°C下，其$E_{off}$僅為34μJ，顯著優于CREE（55μJ）和ST（57μJ）。這表明其在關斷過程中的開關損耗極低 。

總開關損耗（$E_{total} = E_{on} + E_{off}$）：得益于優異的關斷性能，該器件在125°C下的總開關損耗為166μJ，在所有被比較的器件中表現最佳（CREE為191μJ，ST為181μJ）。更低的總開關損耗直接轉化為在實際應用中更高的轉換效率 。

反向恢復特性（$Q_{rr}$）：在125°C下，其體二極管的反向恢復電荷$Q_{rr}$為0.16μC，同樣優于CREE（0.18μC）和ST（0.17μC），再次驗證了其在硬開關拓?fù)渲械倪m用性 。

下表詳細對比了各器件在雙脈沖測試下的動態開關性能。

測試條件: $V_{DS}=400V$, $I_D=20A$。

5.3 應用仿真：圖騰柱PFC性能洞察

為了將器件參數與實際應用性能相關聯，一份基于PLECS軟件的仿真研究評估了B3M040065Z在3.6kW無橋圖騰柱PFC中的表現，開關頻率設定為65kHz 。

仿真結果顯示，在220Vac輸入、3.6kW滿載輸出的典型工況下，單個MOSFET的總損耗預計為9.63W，其中導通損耗為5.92W，開關損耗為3.71W。在散熱器溫度設定為90°C的條件下，MOSFET的最高結溫預計為105.49°C 50。這一仿真結果為熱管理系統的設計提供了關鍵的量化依據，證明了該器件在目標應用中能夠?qū)⒐ぷ鳒囟瓤刂圃诎踩⒖煽康姆秶畠?nèi)。

對器件性能的評估不能僅僅停留在數據手冊的“標題參數”上，如常溫下的$R_{DS(on)}$。一份專業的評估必須深入分析動態參數（如$E_{off}$）、與可靠性相關的參數比值（如$C_{iss}/C_{rss}$）以及器件在實際工作溫度下的綜合表現。以B3M040065Z為例，雖然其部分靜態參數并非行業最優，但其在高溫下極低的關斷損耗和優異的總開關損耗，使其在圖騰柱PFC這類高頻硬開關應用中具備了明確的能效優勢。此外，其高$C_{iss}/C_{rss}$比值直接關系到半橋拓?fù)涞倪\(yùn)行可靠性，降低了由串?dāng)_引發災難性直通故障的風險，這是一個無法通過簡單損耗數字來衡量的關鍵可靠性指標。最終，應用仿真驗證了這些器件級優勢能夠轉化為可控的系統級熱性能，從而確認了其在目標應用中的適用性。因此，一個全面的、專家級的器件選型過程，必須是從靜態到動態、從常溫到高溫、從性能到可靠性的多維度綜合考量。

第六章：面向長壽命設計：SiC可靠性與系統MTBF

本章旨在回應用戶對“超長MTBF”（平均無故障時間）的關鍵需求，通過分析SiC器件層面的可靠性，將其與整個PSU系統的生命周期和穩定性聯系起來。

6.1 SiC器件的關鍵失效機理與可靠性指標

盡管SiC器件性能卓越，但其獨特的材料和結構也帶來了特定的可靠性挑戰。

柵極氧化層完整性：SiC MOSFET的柵氧層（在SiC上生長的$SiO_2$）的長期可靠性是業界關注的焦點。在高的柵極偏壓和溫度應力下，柵氧層可能會發生閾值電壓漂移（$V_{th}$ shift），或者更嚴重的，發生時間依賴性介質擊穿（Time-Dependent Dielectric Breakdown, TDDB），導致器件永久失效 。為了應對這一挑戰，制造商通常會采用嚴格的篩選工藝和設計較厚的柵氧層來剔除早期失效樣品并提升本征可靠性，但這有時會以犧牲部分導通電阻性能為代價 。

體二極管退化：當SiC MOSFET的本征體二極管正向?qū)〞r(shí)，注入的少數載流子可能會導致SiC晶體中的堆垛層錯（stacking faults）擴展，從而使器件的導通電阻$R_{DS(on)}$隨時間推移而逐漸劣化 。為緩解此問題，一些先進的器件設計在芯片內部集成了并聯的SiC肖特基勢壘二極管（SBD），為反向電流提供一個更優的通路 。

封裝相關失效：與所有功率半導體一樣，SiC MOSFET同樣面臨由功率循環引起的熱機械應力問題。芯片、引線鍵合、焊料層和基板之間不同的熱膨脹系數（CTE）在反復的溫度波動下會導致材料疲勞，最終可能引發鍵合線脫落或焊層開裂等失效模式 。

6.2 加速壽命測試的解讀（HTRB, HTGB）

為了在合理的時間內評估器件的長期可靠性，行業普遍采用加速壽命測試。

高溫反向偏置（HTRB）：此項測試通過在最高結溫（如175°C）下對器件施加接近其額定擊穿電壓的反向偏壓，來加速與漏電流和結穩定性相關的失效機理 。基本半導體提供的可靠性數據顯示，其器件在110%額定雪崩擊穿電壓（BV）的嚴苛條件下，通過了2500小時的HTRB測試，遠超行業常規標準，證明了其優異的阻斷可靠性 。

高溫柵極偏置（HTGB）：此項測試在高溫下對柵極施加持續的直流正偏壓或負偏壓，用以評估柵極氧化層的穩定性，主要衡量指標是閾值電壓$V_{th}$的漂移量 。測試數據顯示，基本半導體的器件在經過3000小時的HTGB測試后，$V_{th}$漂移量小于0.2V，表明其柵氧層具有高度的穩定性 。

TDDB壽命預測：基于在不同加速應力下的測試結果，制造商可以利用物理模型外推出器件在正常工作條件下的平均失效時間（MTTF）。例如，根據TDDB測試數據推斷，基本半導體的器件在18V柵壓和175°C結溫下的工作壽命預計超過22.8萬年，這表明其柵氧層具有極高的本征可靠性 。

6.3 從元器件可靠性到系統MTBF

一個復雜系統（如PSU）的MTBF是其所有組成部件失效率的函數，其中功率半導體器件的可靠性往往是決定系統整體壽命的關鍵因素之一。

通過采用經過嚴格可靠性驗證、具有超長預測壽命的SiC MOSFET，PSU的整體MTBF得到了堅實的基礎。此外，SiC的高效率和高熱導率特性共同作用，使得器件在同等功率輸出下的實際工作結溫更低。根據阿倫尼烏斯方程，溫度的降低會指數級地延長電子元器件的壽命。因此，SiC的應用不僅提升了器件本身的可靠性，還通過降低熱應力，改善了整個PSU系統（包括電容、磁性元件等）的運行環境和壽命。

最后，全數字控制系統為提升MTBF提供了另一重保障。數字控制器能夠?qū)崟r(shí)監控PSU的各項運行參數，如溫度、電流和電壓。通過設定閾值和趨勢分析，系統可以實現預測性維護，在潛在故障演變?yōu)闉?zāi)難性失效之前發出警報或采取保護性措施（如安全關機），從而有效避免意外停機，顯著提高系統的實際平均無故障運行時間 。

因此，在AI服務器PSU中實現“超長MTBF”并非僅僅依賴于選用高可靠性的元器件，而是一個系統工程的成果。它建立在SiC器件卓越的本征可靠性之上，并通過設計進一步放大。首先，SiC器件本身經過了嚴格的HTGB、HTRB和TDDB等加速壽命測試的驗證，其柵氧層和結的穩定性在正常工作條件下?lián)碛锌缭綌?shù)萬年的理論壽命，這構成了可靠性的基石 。其次，SiC器件的高效率特性（源于其在圖騰柱、LLC等拓?fù)渲械牡蛽p耗）直接轉化為更低的熱耗散。結合SiC材料本身的高熱導率，使得器件在實際運行中的結溫（Tj）顯著低于傳統硅器件 。由于絕大多數電子器件的失效速率都與溫度呈指數關系，更低的運行溫度直接意味著更長的實際使用壽命。最后，全數字控制系統扮演了“健康管家”的角色。它通過實時監控，能夠預判并規避可能導致器件過應力的異常工況，實現預防性維護和優雅降級，從而避免了可能導致系統MTBF急劇下降的災難性故障 。綜上所述，超長MTBF是SiC的高本征可靠性、高效率帶來的低熱應力以及數字化的智能監控與保護三者協同作用的必然結果。

第七章：綜合與未來展望

本章將綜合前述所有分析，并展望AI服務器電源技術的未來發展軌跡。

7.1 整體視角：ATS、數字控制、拓?fù)渑cSiC的融合

AI服務器電源的卓越性能源于其各個組成部分的深度融合與協同。雙輸入ATS提供了源頭級的容錯能力，確保了輸入電源的連續性。N+M并聯冗余架構則在PSU模塊層面提供了部件級的容錯能力，保障了電源系統在單個模塊失效時仍能正常工作。全數字控制核心是整個系統的智能中樞，它不僅負責管理這些復雜的冗余系統，更通過先進的算法優化電能轉換的全過程。而無橋圖騰柱PFC和LLC諧振變換器這兩種先進拓?fù)?，則是在SiC MOSFET卓越物理特性的賦能下，提供了滿足AI硬件嚴苛需求的原始動力——極高的效率和功率密度。這四個要素——系統冗余、數字智能、拓?fù)鋭?chuàng)新和材料革命——共同構成了現代AI服務器電源的支柱，缺一不可。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

7.2 邁向新前沿：賦能8kW、12kW及更高功率等級

隨著AI算力的不斷膨脹，電源行業已經開始從3-5kW的功率等級向更高領域邁進。針對8kW和12kW甚至更高功率的PSU參考設計已經出現，這些設計進一步強化了本報告所討論的技術趨勢 。

更廣泛的寬禁帶半導體應用：在8kW級別的設計中，不僅PFC的快速臂，連同慢速臂也開始采用SiC器件以應對更高的電流應力，而LLC級則傾向于采用SiC器件以追求極致的開關性能 。

更先進的拓?fù)浣Y(jié)構：為了在更高功率下繼續提升效率和密度，12kW級別的設計開始從兩電平拓?fù)湎蛉娖酵負溲葸M(jìn)，例如采用三電平飛跨電容圖騰柱PFC。這種多電平技術可以使用耐壓更低、性能更優的器件，并進一步降低開關損耗 。

更高的系統電壓：數據中心配電架構正向800V HVDC演進，這將要求新一代PSU能夠處理更高的輸入電壓，從而進一步凸顯高壓SiC器件的價值和必要性 。

7.3 對系統架構師與電源設計工程師的總結與建議

對于數據中心架構師：

應積極擁抱向48V機架供電（ORv3）的轉型，并為向HVDC配電架構的平滑遷移制定長期規劃。在采購和規范制定中，應優先考慮具備AC+HVDC雙輸入能力的PSU，以最大化基礎設施的靈活性和前瞻性。

對于電源設計工程師：

掌握數字控制技術和高頻磁性元件設計已成為必備技能。深入理解寬禁帶半導體（SiC和GaN）的器件特性，并能將其與先進拓?fù)浣Y(jié)構（如圖騰柱PFC、LLC）的優勢相結合是設計的關鍵。在進行器件選型時，必須超越數據手冊的“標題參數”，全面分析其動態性能、熱特性以及如$C_{iss}/C_{rss}$比值等與可靠性密切相關的參數。應優先選擇那些能夠充分利用拓?fù)渑c器件技術協同效應的設計方案，以實現效率和功率密度的雙重最大化。
