1. 碳化硅（SiC）的基礎優勢

傾佳電子首先將深入探討碳化硅（SiC）與傳統硅（Si）器件的根本區別，這些區別構成了SiC MOSFET卓越開關性能的物理和材料基礎。理解這些基礎特性是掌握其復雜動態行為的先決條件。

1.1 材料科學：寬禁帶的優勢

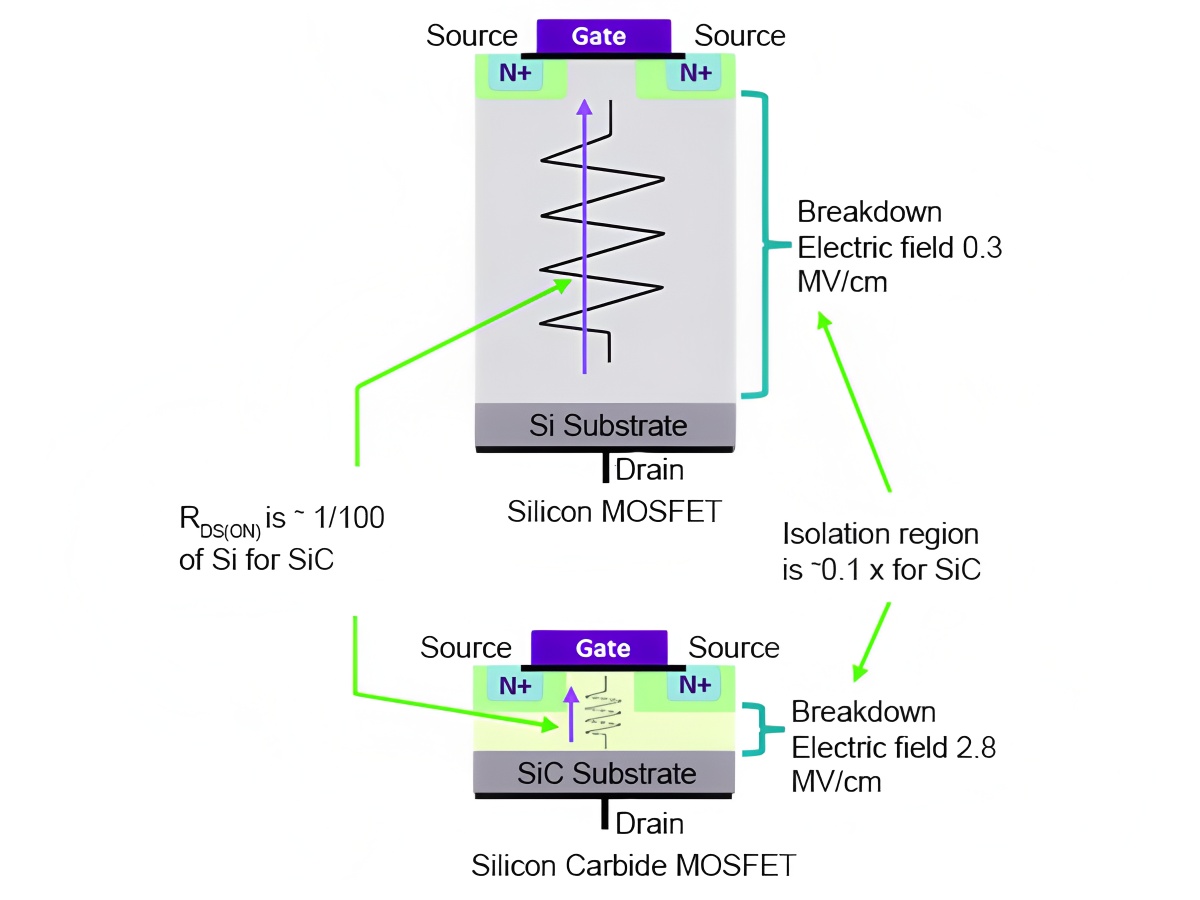

碳化硅之所以能帶來革命性的性能提升，核心在于其寬禁帶半導體特性。SiC的禁帶能量約為3.26 eV，幾乎是硅（1.12 eV）的三倍，這使其能夠承受更高的能量而不會發生擊穿 。此外，SiC的擊穿電場強度高達2至4 MV/cm，比硅高出一個數量級左右 。這一關鍵特性使工程師能夠設計出更薄、摻雜濃度更高的漂移層，從而在給定的耐壓等級下，顯著降低器件的導通電阻( RDS(on)) 。這種直接的物理優勢解釋了SiC MOSFET在高壓應用中如何實現遠低于傳統硅器件的導通損耗。

除了電學性能，SiC還具備卓越的導熱性能，其導熱系數約為硅的三倍 。這種優越的導熱性使得器件產生的熱量能夠更有效地消散，降低了熱阻，從而允許更緊湊的電路設計，減少甚至取消龐大的散熱器和復雜的冷卻系統 。SiC材料的高禁帶能量還使其能夠承受更高的結溫，通常在175°C至200°C之間穩定工作，遠超硅器件150°C的最高工作溫度限制 。

SiC MOSFET本質上是一種單極性多數載流子器件，這使其能夠?qū)崿F(xiàn)比雙極性導通的Si IGBT快得多的開關速度 。這種根本性的載流子機制差異是SiC MOSFET實現幾十納秒甚至更短開關轉換時間的核心原因，而相同電壓等級的IGBT則需要幾百納秒甚至微秒的轉換時間 。正是這種顯著的開關速度提升，使得SiC MOSFET的開關損耗（ E_{on}和E_{off}）大幅降低，從而在給定頻率下實現更高的效率 。

1.2 SiC MOSFET的架構與關鍵電學特性

SiC MOSFET是一種電壓控制型器件，其導通狀態下表現出純電阻特性，這與IGBT的導通電壓“膝點”（voltage knee）不同 。這種特性簡化了導通損耗的建模，因?yàn)閾p耗可以簡單地通過I^2 cdot R_{DS(on)}來估算 。此外，商用SiC MOSFET的額定電壓通常在1200 V至1700 V之間，而Si MOSFET通常在900 V處達到極限 。

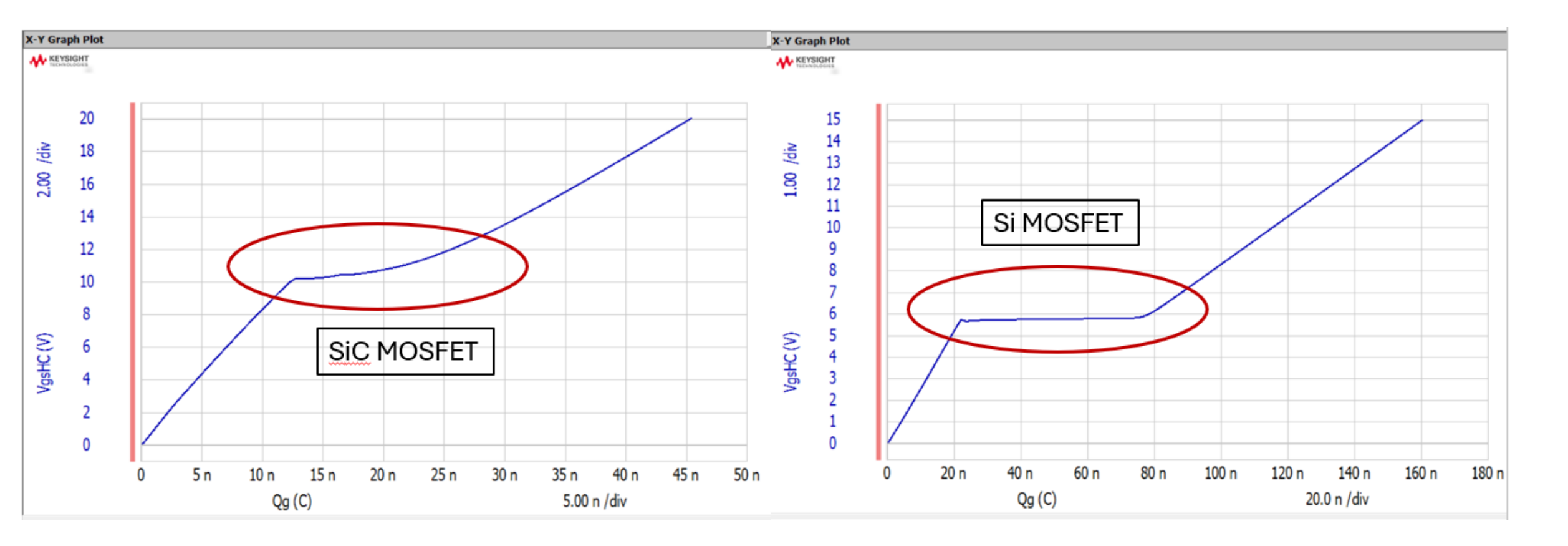

SiC器件的柵極電荷（Qg）特性顯著優于其硅基同類產品，這使得柵極驅動損耗更低 。器件的低柵極電荷和電容（特別是輸入電容 C_{iss}和米勒電容C_{gd}）是其實現超快速開關轉換的物理基礎 。然而，這種內在的高速能力也帶來了一個權衡：為了充分利用其性能，柵極驅動電路必須能夠提供非常大、峰值電流高的源/吸電流，并實現納秒級的快速上升和下降沿 。這直接導致了高di/dt和dV/dt，這不僅增加了電磁干擾（EMI）和潛在的電壓過沖，也對系統設計提出了更高的要求 。對于從硅器件過渡到SiC器件的設計者來說，一個不明顯的但至關重要的差異是，為了實現與硅器件相同的dV/dt，SiC器件可能需要10到20倍更高的柵極電阻 。

2. SiC MOSFET開關的核心動態

本章節將從材料特性層面轉向器件的動態開關過程，定義損耗機制并闡述SiC器件獨特的驅動要求。

2.1 開關原理與損耗機制

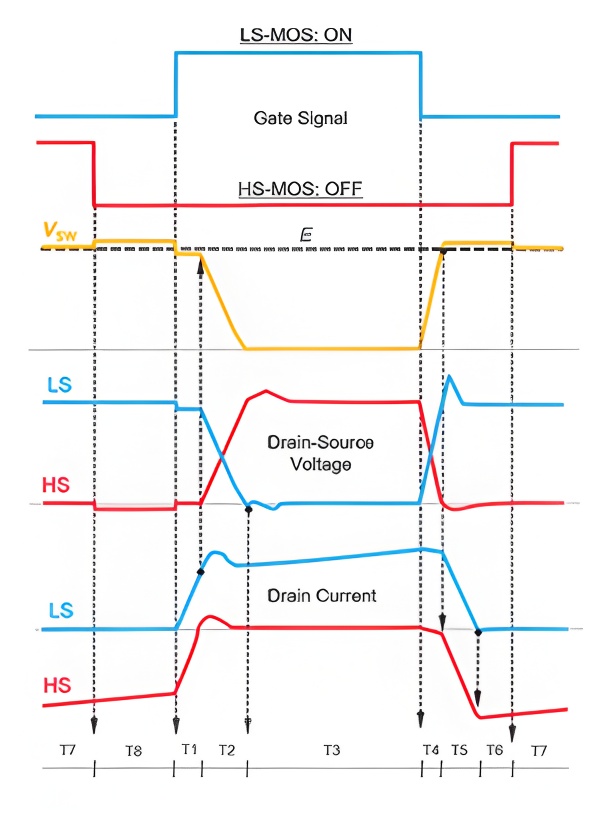

開關損耗是功率器件在導通和關斷轉換過程中，漏源電壓(VDS)和漏電流(ID)重疊所產生的能量損耗 。導通損耗( Eon)和關斷損耗(Eoff)分別通過對V_{DS}和I_D在相應轉換期間的乘積進行積分來計算 。在任何高頻應用中，開關損耗都是總功耗的主要組成部分 。

SiC MOSFET之所以能大幅降低開關損耗，根本原因在于其能夠?qū)崿F(xiàn)極短的轉換時間 。這種顯著的提速是其單極性導通機制和較低寄生電容的直接結果 。更低的開關損耗又構成了一個正向反饋循環：它允許更高的開關頻率，這反過來使得電路中的無源元件（如電感和電容）可以做得更小 。最終結果是更高的功率密度和更緊湊的系統設計 。

2.2 柵極驅動電路的關鍵作用

SiC MOSFET的柵極驅動要求非常獨特。為了實現最低的導通電阻，通常需要不對稱的柵極驅動電壓，例如在導通時為+18 V至+20 V，在關斷時施加負偏壓，通常為-2 V至-5 V 。一些器件甚至可以承受+25 V/-10 V的寬電壓擺幅 。

負柵極電壓在設計中至關重要，因?yàn)镾iC MOSFET的柵極閾值電壓(Vth)非常低，可能低至1 V 。在半橋或橋式拓?fù)渲?，?dāng)對側開關導通時，主開關的漏源電壓( VDS)會以極高的dV/dt上升。如果沒有負偏壓，這種dV/dt變化會通過米勒電容（Cgd）在柵極上耦合出正電壓尖峰，這可能導致寄生導通，從而引發災難性的直通故障（shoot-through） 。因此，負偏壓是確保器件在高速開關條件下可靠性的必要條件。

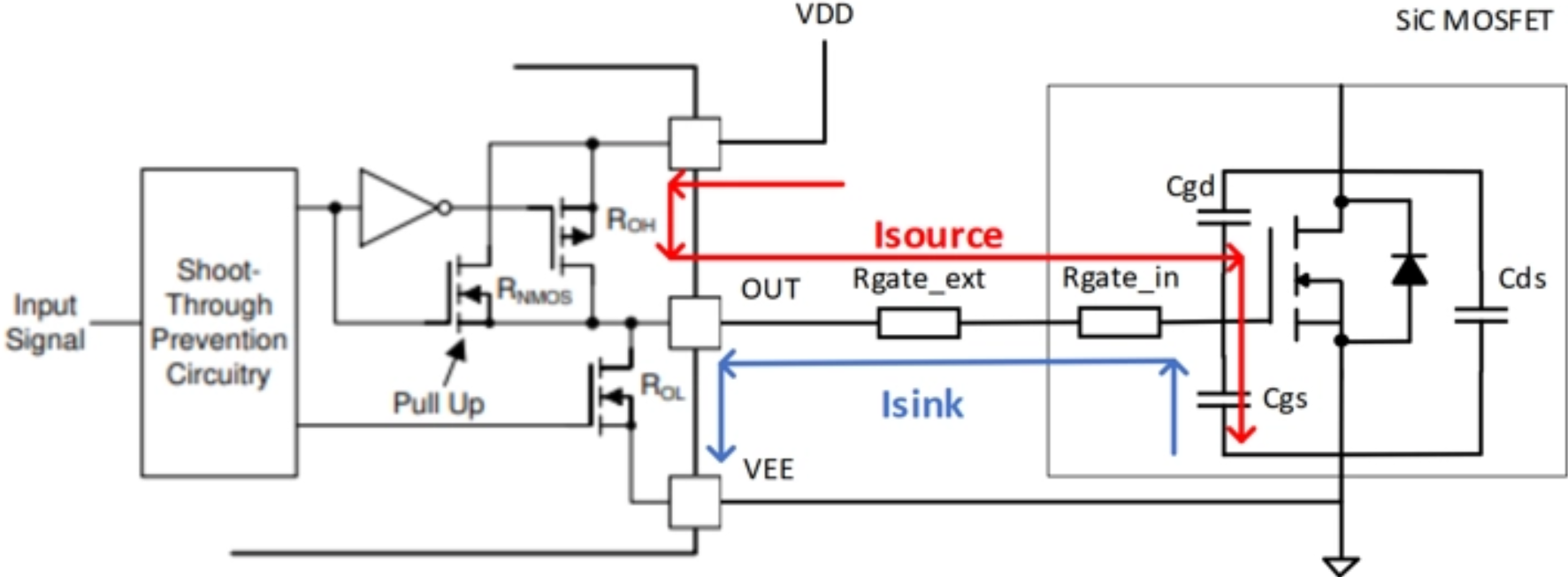

為了實現高效、高速的開關，柵極驅動電路必須具備極低的輸出阻抗，以能夠提供大的峰值源電流和吸電流，從而快速充放電柵極電容 。此外，柵極電壓的上升和下降沿必須在幾納秒量級，以最大限度地減少開關損耗 。這在設計中引入了一個重要的權衡：盡管高速dV/dt有利于降低開關損耗，但它也會產生過高的EMI和電壓過沖 。通過增加外部柵極電阻（ Rg），可以“軟化”開關轉換，降低dV/dt和EMI，但代價是開關損耗的增加 。這種復雜的權衡是SiC系統設計的核心挑戰之一。

3. SiC MOSFET體二極管：形成與正向?qū)?/p>

本節將介紹SiC MOSFET的本征體二極管，分析其正向?qū)〞r(shí)的特性及其對系統性能的影響。

3.1 本征體二極管的形成

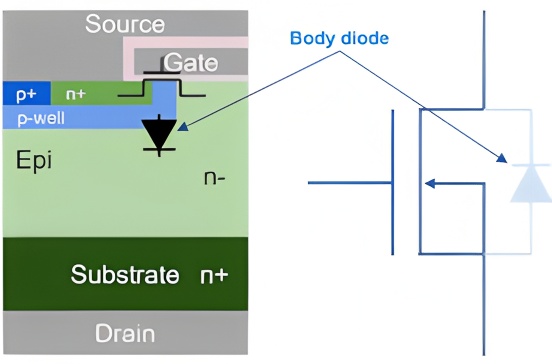

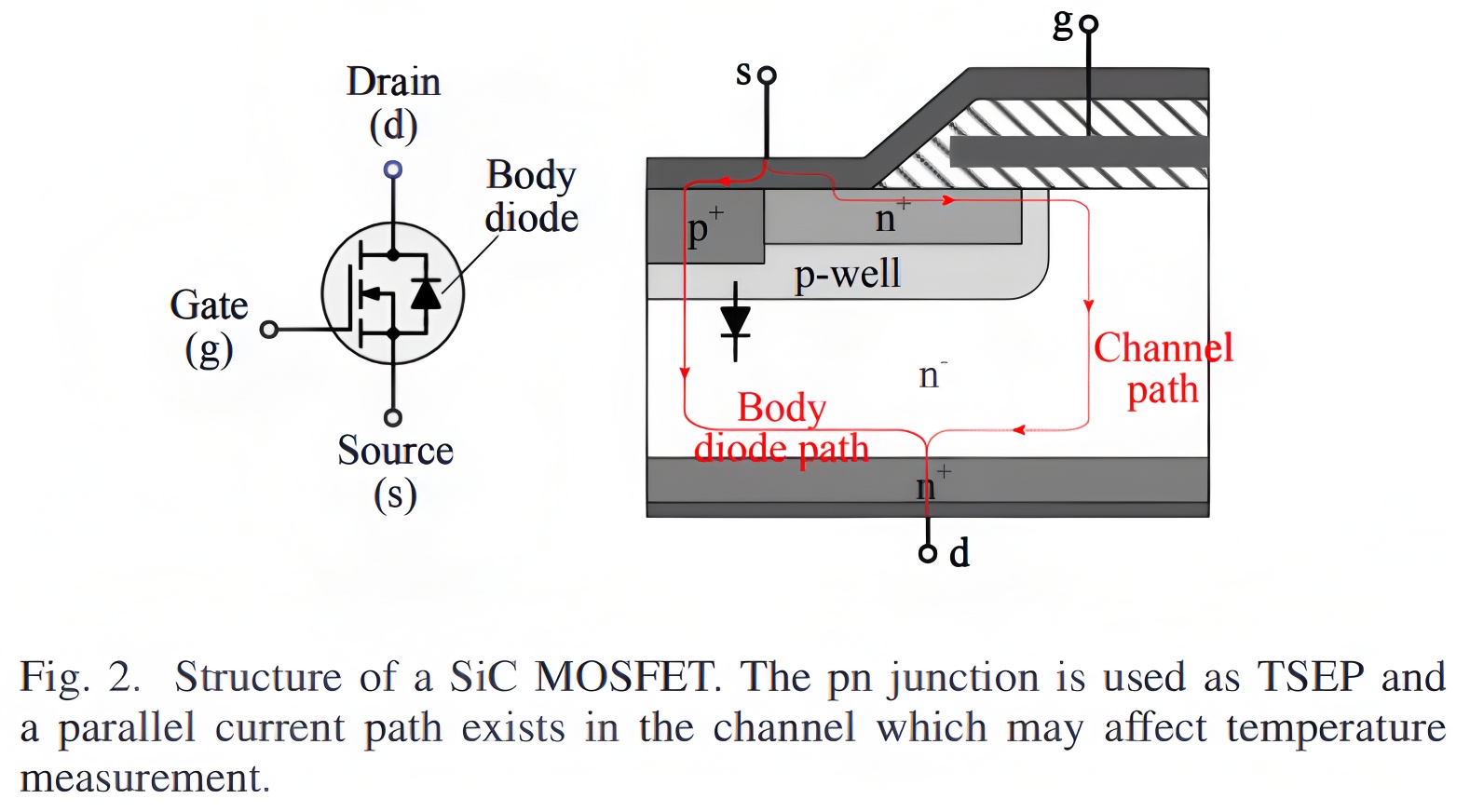

MOSFET結構中天然存在一個寄生二極管，通常被稱為體二極管（body diode）或本征二極管（intrinsic diode）。該二極管由P-阱和N-漂移區之間的PN結形成 。與SiC JFET不同，SiC MOSFET的結構中包含了一個內置的體二極管 。在SiC器件中，這個寄生二極管是一種PiN二極管結構 。

SiC體二極管的一個顯著缺點是其高正向壓降(VF) 。在SiC MOSFET中，該P(yáng)N結二極管的 VF可高達4.8 V（在VGS = -5 V、IF = 20 A、25°C條件下），這是SiC寬禁帶特性的直接結果 。如此高的壓降是導致其在導通時產生可觀損耗的主要原因 。

3.2 正向?qū)ㄅc緩解策略

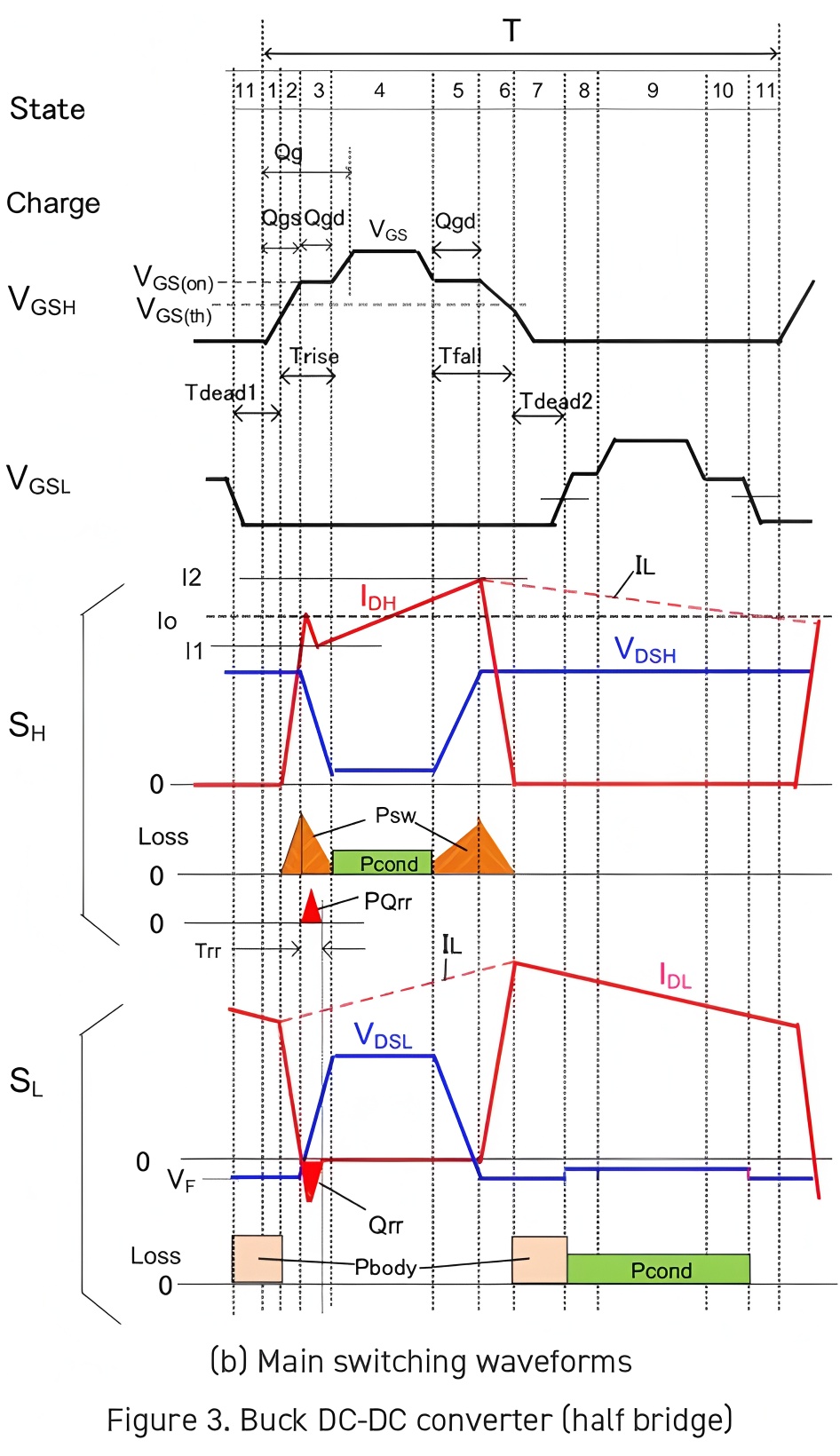

在半橋或全橋拓?fù)渲?，體二極管通常在開關器件的“死區時間”（dead time）內充當續流二極管，承載電感電流 。由于SiC體二極管的高

VF會帶來顯著的導通損耗，這在許多應用中是不可接受的 。

為了緩解這個問題，業界通常采用兩種主要策略：

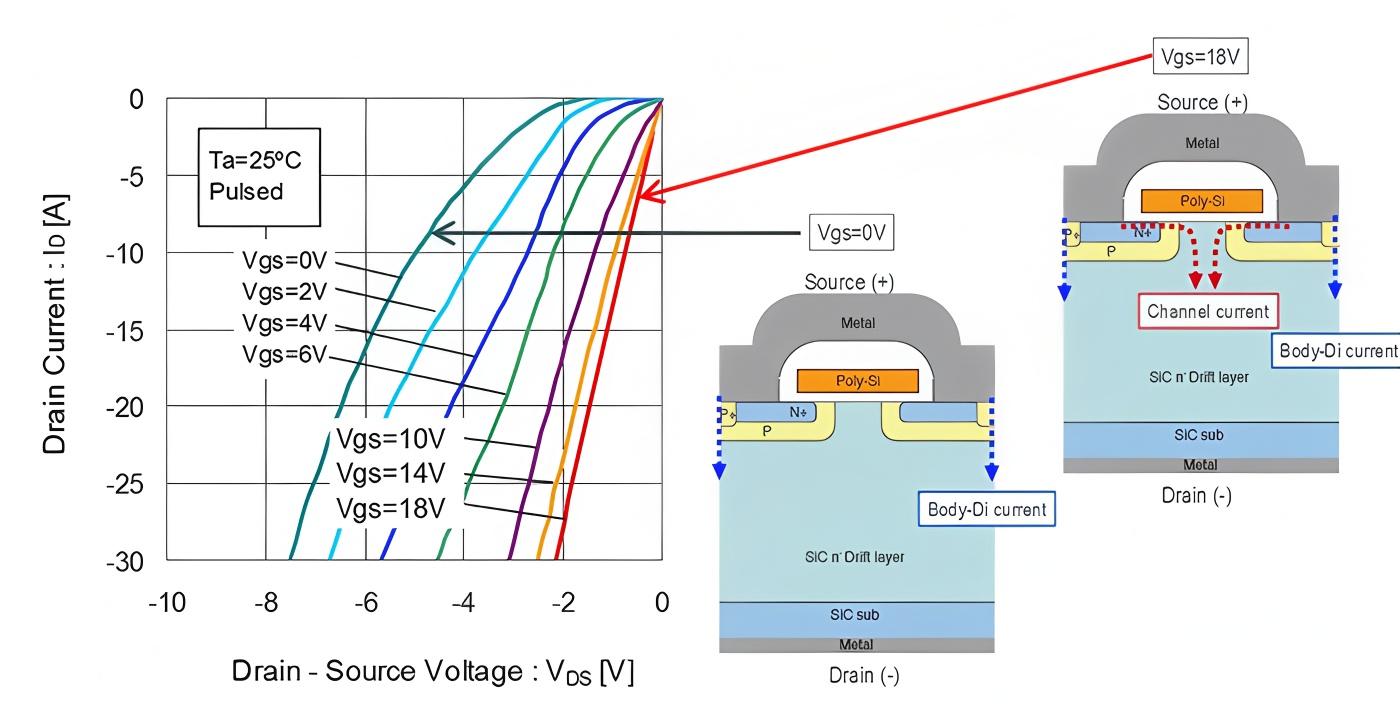

同步整流（Synchronous Rectification）：在此模式下，當電流需要反向流過時，器件的柵極會被驅動導通，從而利用低阻抗的MOSFET溝道來分流大部分電流 。這有效地繞過了體二極管，顯著降低了導通損耗。

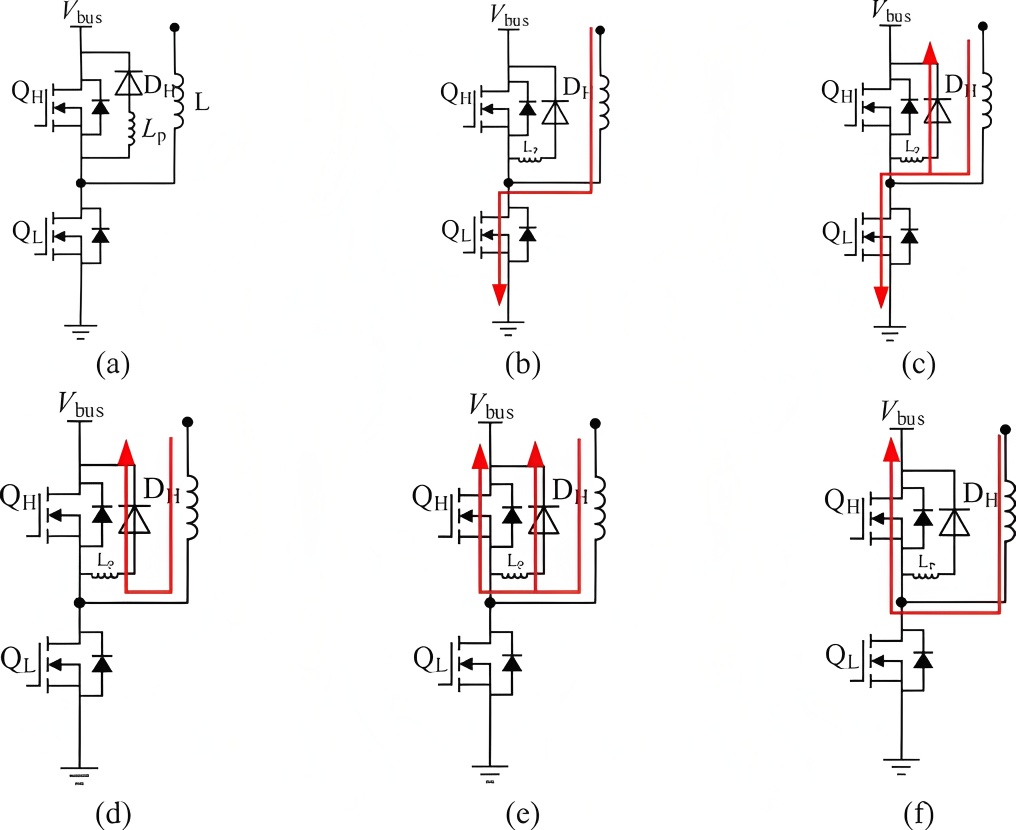

使用反并聯肖特基二極管（Anti-parallel Schottky Diode）：一種更常見的方法是使用外部或內置的反并聯SiC肖特基勢壘二極管（SBD）來旁路體二極管 。SiC SBD是一種多數載流子器件，其正向壓降顯著低于SiC體二極管，通常只有約1.2 V 。

盡管使用SBD可以有效降低導通損耗和反向恢復損耗 ，但它并非沒有權衡。SBD的添加會引入額外的非線性電容，這在輕載條件下可能反而會增加開關損耗 。此外，在芯片內部集成SBD還會占用部分MOSFET溝道面積，這可能影響器件的導通電阻和短路耐受能力 。因此，SBD的使用需要根據具體的應用工況進行細致的權衡。

4. SiC MOSFET體二極管的反向恢復：關鍵分析

本章節是報告的核心，將深入剖析SiC MOSFET體二極管的關斷行為，并闡述其對系統性能的深遠影響。

4.1 反向恢復的物理與指標

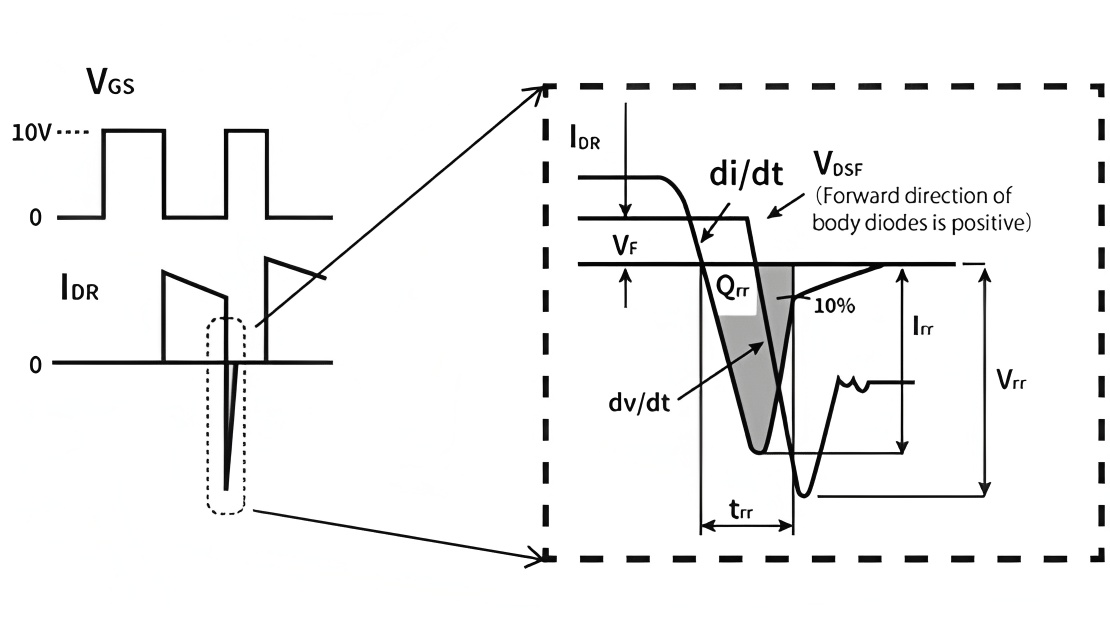

當二極管從正向?qū)顟B(tài)切換到反向阻斷狀態時，其內部存儲的少數載流子必須被移除，這個過程稱為反向恢復（reverse recovery） 。移除這些載流子的過程包括兩個現象：一個是通過反向電流( Irr)流出，另一個是內部復合 。這一過程有三個關鍵指標：反向恢復電荷( Qrr)、峰值反向恢復電流(Irr)和反向恢復時間 。

SiC體二極管的反向恢復性能之所以卓越，根本原因在于其材料的物理特性：SiC的少數載流子壽命極短 。這種特性意味著在反向恢復過程中需要清除的存儲電荷量非常少，從而使得Q_{rr}極低 。這是SiC體二極管相比Si PN結二極管在動態性能上取得巨大優勢的首要原因。

另一個重要的、且微妙的特性是溫度依賴性。Si MOSFET的Q_{rr}會隨結溫升高而顯著增加，而SiCMOSFET的Q_{rr}在室溫到175°C的寬泛范圍內基本保持溫度不敏感。然而，在更高的溫度下（如超過225°C），載流子壽命可能會急劇增加，從而導致Q_{rr}快速上升 。這個非線性的依賴關系表明，SiC器件并非完全不受溫度影響，其特性在極端高溫下仍需考慮。

4.2 性能對比與權衡

將SiC體二極管與Si器件和SiC肖特基二極管進行比較，可以更清晰地了解其性能地位。

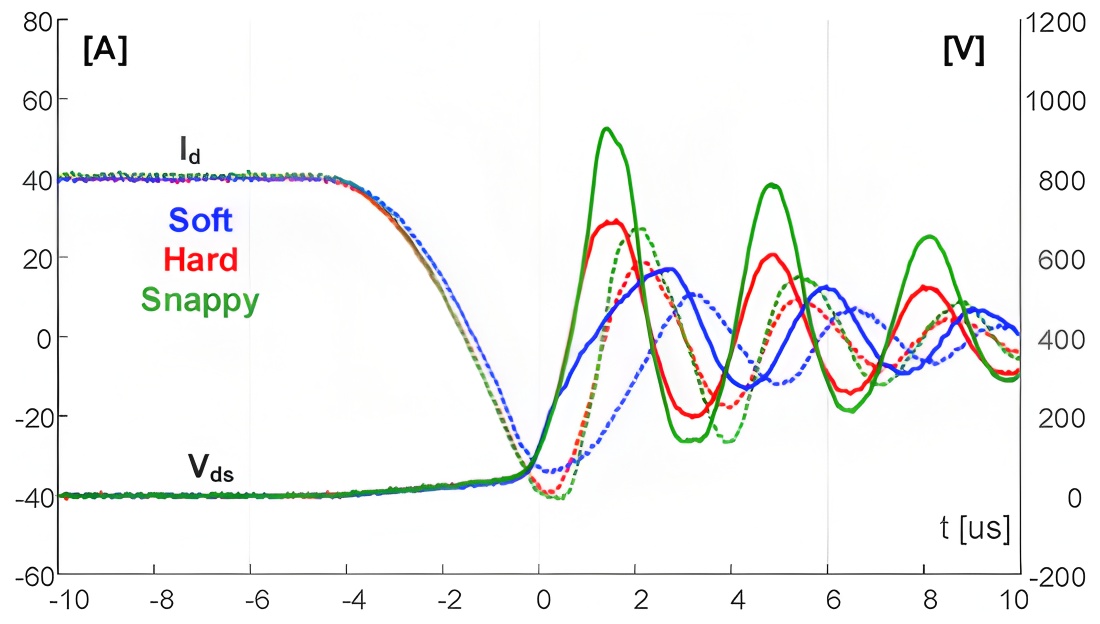

SiC與Si的比較：SiC體二極管的Q_{rr}比快恢復的Si超結MOSFET低92t_{rr}也比普通Si PN結二極管更快 。許多Si超結MOSFET具有“陡峭”（snappy）的反向恢復行為，這會產生劇烈的電壓尖峰和柵極振蕩 。相比之下，SiC體二極管展現出“軟性”（soft）的反向恢復特性，其dV/dt非常低 。這種軟性恢復是其在橋式拓?fù)渲杏米骼m(xù)流二極管而無需外部SBD的主要原因之一，因?yàn)樗苡行П苊鈧鹘y(tǒng)Si器件的災難性恢復行為 。

SiC體二極管與SiC SBD的比較：專門的SiC SBD具有極低的Qrr（通常小于20 nC），這完全是由結電容而非存儲電荷所致 。因此，在反向恢復性能方面，SiC SBD明顯優于SiC體二極管 。但值得注意的是，SiC體二極管的反向恢復性能與SiC JBS（結勢壘肖特基）二極管相當 。

表2：續流二極管性能比較

4.3 對系統級性能的影響

體二極管的反向恢復對系統性能的影響是多方面的。

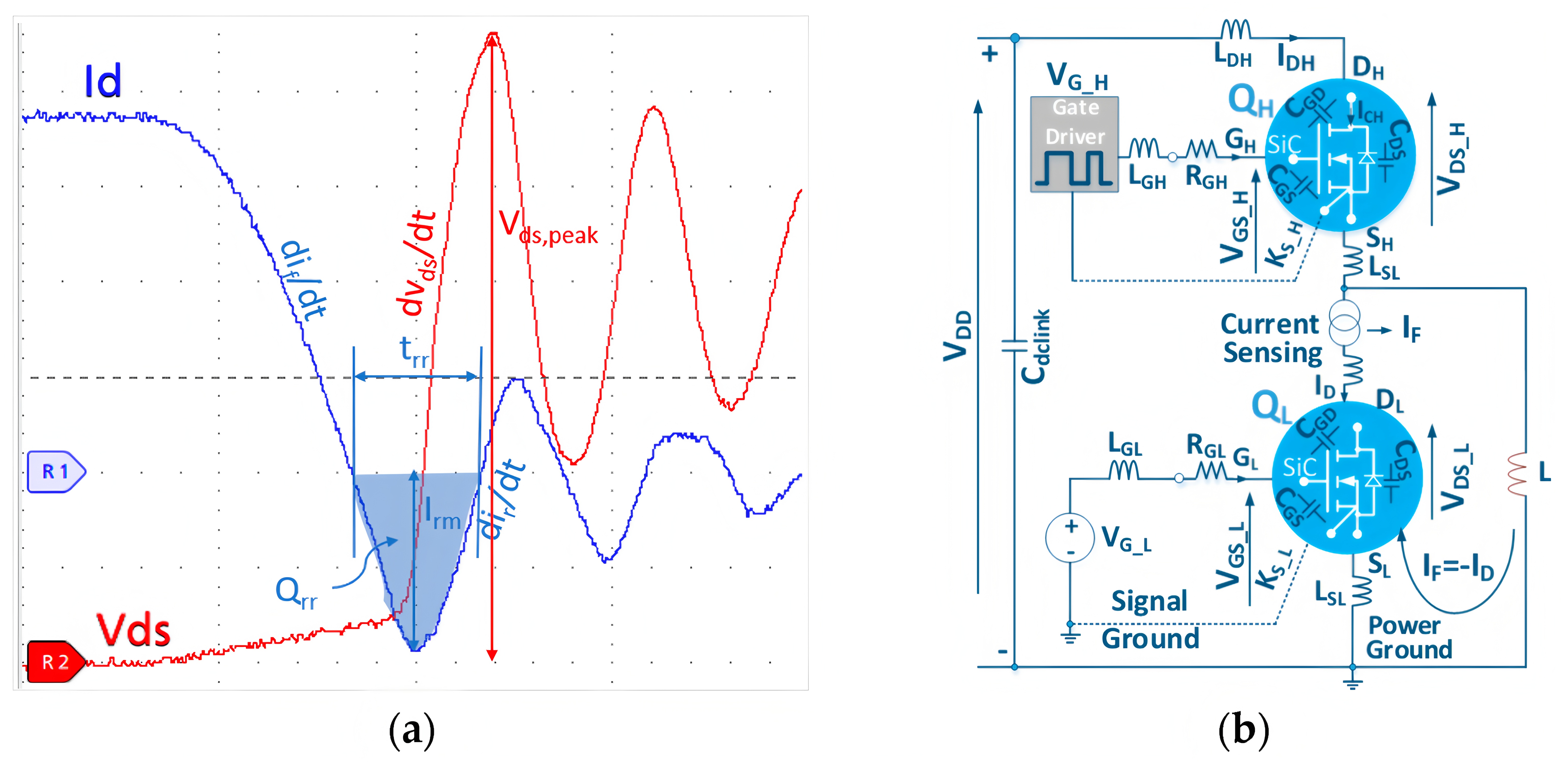

首先，它直接導致了互補開關的導通能量損耗(Eon)增加 。在半橋電路中，當一個開關導通時，它必須清除另一個開關體二極管中殘留的存儲電荷。體二極管的反向恢復電流會疊加到主開關的導通電流上，導致 ID和V_{DS}的重疊面積增大，從而增加E_{on} 。

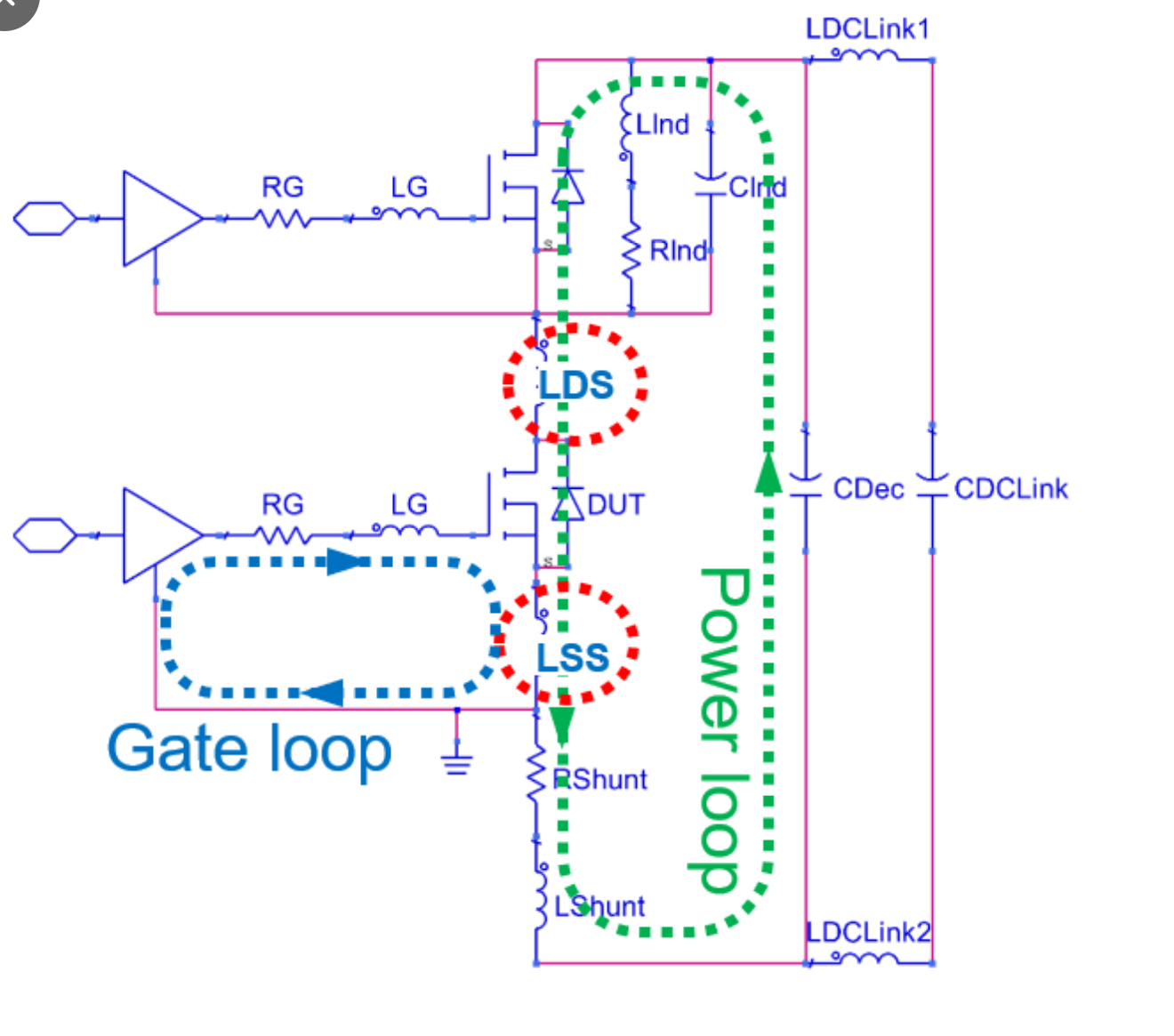

其次，反向恢復過程中高di/dt和dV/dt會導致嚴重的EMI問題 。這種高dv/dt和高di/dt與電路中的寄生電感相互作用，會產生高頻振蕩和電壓過沖 。這些振蕩可能通過米勒效應（Miller coupling）和寄生源電感耦合到柵極信號，從而引起柵極電壓的寄生振蕩，甚至導致互補開關的意外導通或損壞 。

最后，死區時間的選擇與反向恢復性能密切相關。縮短死區時間可以減少體二極管的導通時間，從而降低導通損耗 。在SiC器件中，適當縮短死區時間甚至可以減少存儲電荷，使得反向恢復過程更“軟” 。然而，如果死區時間過短，也可能導致意想不到的開關行為甚至直通故障 。因此，死區時間是一個需要精心優化的關鍵參數。

5. 穩健SiC系統設計與優化策略

本節將基于前文的分析，為工程師提供實用的設計建議，以充分發揮SiC技術的優勢并確保系統可靠性。

5.1 柵極驅動優化

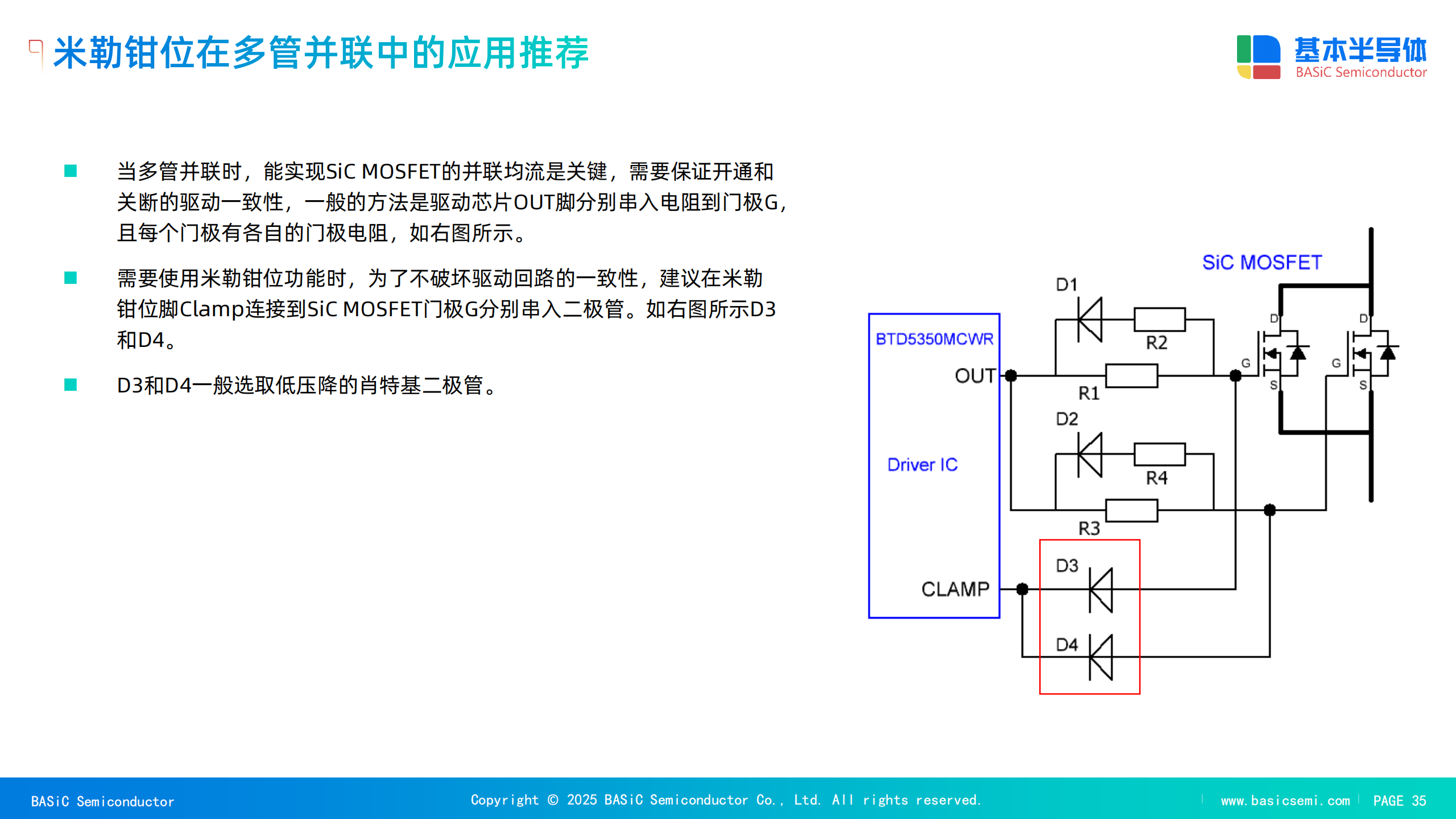

柵極驅動是控制SiC MOSFET開關行為的關鍵。如前所述，采用負柵極關斷電壓是至關重要的，它可以有效防止由高dV/dt引起的米勒效應誤導通 。盡管研究表明，相比于0V關斷，使用負柵極電壓可能會導致更高的峰值反向恢復電流和電荷 ，但這種為了可靠性而做的權衡是值得的。因?yàn)榉乐拐`導通帶來的系統穩定性遠比反向恢復的輕微惡化更有價值。

外部柵極電阻(Rg)是用于平衡開關速度、損耗和EMI的主要工具。增加Rg會降低di/dt和dV/dt，這可以有效減少峰值反向恢復電流、反向恢復電荷和互補開關的導通損耗 。然而，這種“軟化”轉換的代價是開關損耗的增加和開關時間的延長 。在設計中，需要根據應用對效率、EMI和可靠性的不同優先級，通過優化 Rg來找到最佳平衡點 。

表3：設計參數對體二極管反向恢復的影響

5.2 反并聯二極管的戰略作用

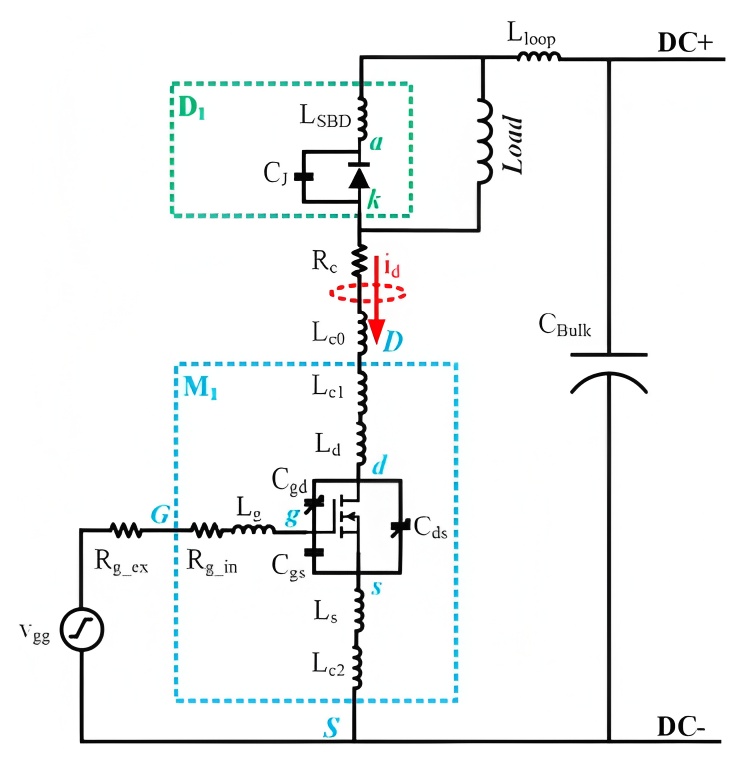

由于SiC體二極管高VF和非零反向恢復電荷的局限性，使用反并聯SiC肖特基二極管（SBD）成為一種有效的性能優化策略 。SiC SBD具有低正向壓降（~1.2 V），可顯著降低死區時間內的導通損耗 。更重要的是，作為多數載流子器件，SiC SBD幾乎沒有反向恢復電荷，這徹底消除了由反向恢復引起的開關損耗和EMI 。

然而，這種策略也并非萬能。如前文所述，額外增加的SBD電容在輕載條件下可能導致總開關損耗增加 。此外，在單片芯片上集成SBD會占用一部分硅片面積，這可能對MOSFET的導通電阻和短路耐受能力產生影響 。因此，在具體設計中，需要根據應用負載和頻率特性，權衡是使用獨立的SBD還是選擇集成了SBD的SiC MOSFET。

5.3 優化死區時間與PWM控制

死區時間的優化是實現SiC系統高效率的另一個關鍵。由于SiC體二極管的反向恢復性能遠超硅器件，其死區時間可以比Si系統短得多 。這不僅減少了體二極管的導通損耗，也使得更高的開關頻率成為可能，從而減小了無源元件的尺寸。

研究表明，存在一個特定的死區時間，可以最大限度地減少導通損耗并增強開關穩定性 。過短的死區時間必須配合穩健的負柵極偏壓來防止直通 ，而過長的死區時間則會增加不必要的體二極管導通損耗。因此，體二極管優越的反向恢復特性使得工程師能夠進行更精細的死區時間優化，這是實現SiC MOSFET系統高頻高效性能的關鍵。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6. 結論

傾佳電子深入分析了SiC MOSFET的開關行為，特別是其本征體二極管的復雜關斷特性。SiC憑借其寬禁帶材料的物理優勢，實現了遠超硅器件的開關速度、效率和功率密度。然而，其本征體二極管的高正向壓降及其反向恢復特性，即使性能遠優于硅，仍然是系統級設計中不可忽視的挑戰。

傾佳電子的主要結論可概括為以下幾點：

SiC MOSFET的低導通電阻和高開關速度源于其寬禁帶和單極性導通機制。這些特性使得更高開關頻率和更緊湊的系統設計成為可能。

SiC體二極管的反向恢復電荷(Qrr)極低且對溫度不敏感（在工作范圍內），這使其成為比Si PN結二極管更優越的續流二極管。

盡管性能優越，體二極管的高正向壓降和反向恢復電流仍會對系統產生不利影響，例如增加互補開關的導通損耗，并與寄生電感相互作用產生電壓振蕩和EMI。

通過精心設計的柵極驅動（如不對稱電壓和優化的柵極電阻）和戰略性地使用反并聯SiC肖特基二極管，可以有效緩解上述問題，從而在效率、EMI和可靠性之間實現最佳平衡。

總而言之，SiC MOSFET并非硅器件的簡單替代品，而是一種需要采用全新系統級設計思維的先進技術。僅僅追求高開關速度而忽視其對EMI、損耗和可靠性（通過體二極管反向恢復）的連鎖影響，并非一種可行的設計策略。未來的發展方向包括開發更穩健的器件結構（如溝槽型MOSFET）、提升柵極氧化層的可靠性，以及集成更先進的柵極驅動IC，以自動化地管理這些復雜的權衡，從而進一步釋放SiC技術的全部潛能。
