摘要

隨著碳化硅（SiC）MOSFET在電力電子領域的應用日益廣泛，其卓越的高頻、高效性能正在推動系統功率密度和能效的革命性提升。然而，與傳統的硅基IGBT相比，SiC MOSFET在短路條件下的魯棒性較差，短路耐受時間（SCWT）顯著縮短，這給系統設計帶來了嚴峻的可靠性與安全性挑戰。因此，對SiC MOSFET短路保護（SCP）技術的深度研究與戰略性應用成為釋放其全部潛力的關鍵。傾佳電子旨在提供一份全面而深入的技術分析，系統性地闡述SiC MOSFET在短路工況下的物理特性與失效機理，全面回顧并評估現有的硬件保護技術，并針對光伏逆變器、儲能變流器、電機驅動及各類電源等關鍵應用場景，建立一個用于判斷是否需要集成器件級快速短路保護功能的分析框架。通過對不同應用場景下故障源阻抗、系統控制動態、故障模式概率以及成本效益的批判性分析，傾佳電子旨在為電力電子系統架構師和高級設計工程師提供明確、可行的設計指導，以在確保系統安全可靠的前提下，做出最具成本效益的保護策略決策。

第一章：碳化硅MOSFET在短路條件下的物理特性與失效模式

要深刻理解SiC MOSFET短路保護的必要性與復雜性，必須首先從其獨特的物理特性和在極端電應力下的失效行為入手。本章旨在建立一個堅實的理論基礎，詳細剖析SiC MOSFET在短路事件中表現出的與傳統硅（Si）IGBT截然不同的行為，并深入探討導致其快速失效的根本物理機理。

1.1 短路耐受時間（SCWT）的比較分析：SiC MOSFET vs. Si IGBT

短路耐受時間是衡量功率器件在發生短路故障時能夠承受該極端工況而未發生永久性損壞的最長持續時間。這是評估器件魯棒性的核心指標，也是保護電路設計所需響應時間的決定性依據。

核心差異： SiC MOSFET的SCWT顯著短于同等規格的Si IGBT。行業數據和大量研究表明，Si IGBT的SCWT通?？蛇_(dá)到10 μs，而SiC MOSFET的SCWT則通常在5 μs以下，甚至在某些高壓、高增益的設計中低至2-3 μs 。這一數量級的差異是導致SiC MOSFET保護策略必須重新審視的根本原因。

物理根源 - 電流密度與熱動力學： 這種差異并非偶然，而是源于SiC材料的優越性及其帶來的器件結構變化。

高電流密度： SiC材料具有更高的臨界擊穿場強和更好的導熱性，使得在相同的電壓和電流等級下，SiC MOSFET的芯片（Die）尺寸可以做得比Si IGBT小得多。這種小型化雖然帶來了低電容、低導通電阻等優勢，但也導致在短路發生時，巨大的短路電流集中在更小的芯片面積上，形成了比Si IGBT高出5到10倍的瞬時電流密度 。

急劇的溫升： 更小的芯片尺寸意味著更低的熱容。根據熱力學原理，溫升速率與輸入功率成正比，與熱容成反比。在短路期間，瞬時功耗極其巨大（$P_{sc} = V_{bus} times I_{sc}$）。SiC MOSFET更高的電流密度導致了更高的瞬時功耗，而更低的熱容則使其吸收和耗散這部分能量的能力減弱，最終導致其結溫以驚人的速度急劇攀升 。正是這種迅猛的、難以抑制的溫升，成為其SCWT遠短于IGBT的直接原因。

器件輸出特性的影響： SiC MOSFET與Si IGBT在飽和區的行為差異進一步加劇了這一問題。IGBT在正常導通時工作在飽和區，當發生短路時，其集電極電流會表現出一定程度的自限流特性。相比之下，SiC MOSFET在正常導通時工作在線性區。當短路發生、漏源電壓（$V_{ds}$）急劇升高時，器件進入飽和區，但其線性區范圍更寬，漏極電流在達到飽和之前會隨著$V_{ds}$的升高而持續大幅增加。這導致在短路初期，SiC MOSFET的電流和功耗失控式增長，往往在器件還未達到穩定的飽和限流點之前，就已經因熱量急劇累積而損壞 。

固有的設計權衡： 在SiC MOSFET的設計中，存在一個難以規避的內在矛盾：追求極致性能與保證魯棒性之間的權衡。為了獲得SiC MOSFET的核心優勢——即極低的導通電阻（$R_{ds(on)}$），芯片設計者通常會采用更短的溝道長度、更薄的柵極氧化層以及更高的導通柵極電壓。然而，這些優化措施會提高器件的跨導，從而導致短路時的飽和電流變得更大，進一步縮短了本已十分緊張的SCWT 。這意味著，對SiC器件主要性能指標的優化，會天然地削弱其在故障工況下的生存能力。這種設計上的張力表明，短路保護并非一個可以隨意添加的“外掛”功能，而是必須在器件選型和系統設計之初就進行協同考慮的核心環節。

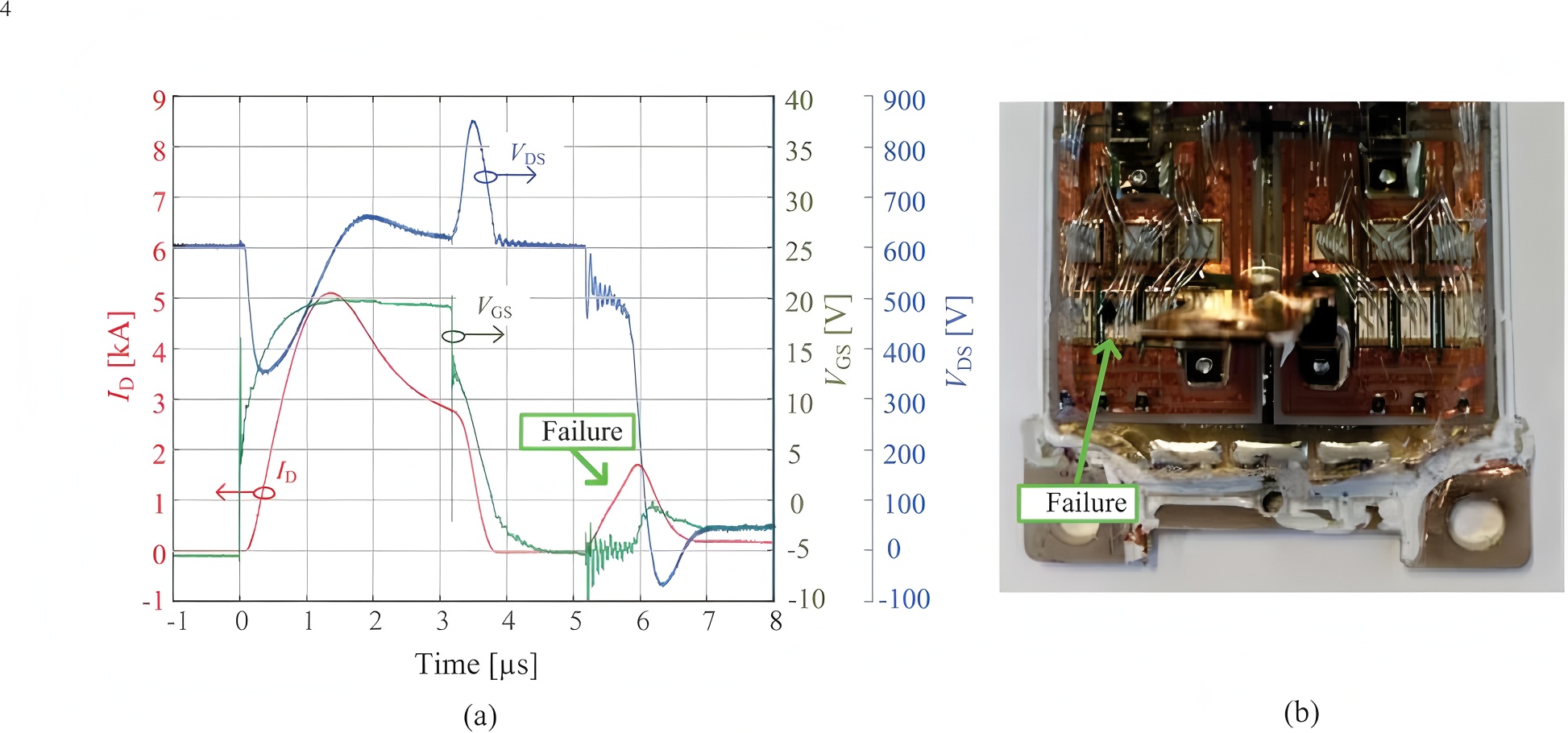

1.2 失效機理的深度剖析

當短路能量在微秒內無法得到有效控制時，SiC MOSFET會發生永久性損壞。其失效模式主要表現為兩種截然不同的物理過程，了解這些過程對于設計有效的保護策略至關重要。

主要失效模式一：熱失控（Thermal Runaway）

這是功率半導體常見的失效模式，但在SiC MOSFET中表現得更為迅速和劇烈。如前所述，短路導致結溫急劇升高。當溫度達到某一閾值時，會觸發器件內部固有的寄生NPN雙極結型晶體管（BJT）導通。寄生BJT的導通會開辟一個額外的電流通路，使得總電流進一步增加。增加的電流又導致了更劇烈的焦耳熱效應，溫度進一步升高，從而形成一個惡性正反饋循環。一旦這個循環啟動，器件電流將徹底失控，柵極失去對漏極電流的控制能力，最終導致器件內部材料熔化、燒毀，通常表現為漏源極（D-S）之間的永久性短路 。

主要失效模式二：柵極氧化層失效（Gate Oxide Failure）

這是SiC MOSFET特有且尤為關鍵的失效模式。SiC/SiO2界面的質量是SiC器件制造中的核心挑戰之一。在短路期間，極高的結溫和強大的電場共同作用于脆弱的柵極氧化層結構。高溫會導致器件表面的源極鋁金屬層熔化。熔融的鋁在熱應力作用下，可能會侵入到柵極氧化層或?qū)娱g電介質（ILD）的微觀裂紋中，從而在柵極和源極之間形成一個低阻抗的導電通路，造成永久性的柵源（G-S）短路 。這種失效模式的后果尤為嚴重，因?yàn)樗粌H損壞了器件本身，還可能通過損壞的柵極將高壓傳導至低壓的驅動電路，引發更大范圍的系統損壞。

失效模式的表現形式與影響因素：

最終的失效表現形式（D-S短路或G-S短路）與多種因素相關，包括母線電壓、柵極驅動電壓、器件的拓?fù)浣Y(jié)構（如平面柵或溝槽柵）以及短路持續時間 。例如，在某些條件下，熱失控可能是主導因素；而在另一些條件下，柵極氧化層的崩潰可能先于熱失控發生。

更深層次地看，柵極氧化層失效機理揭示了一個嚴峻的可靠性問題：潛在損傷（Latent Damage）。與IGBT較為“非黑即白”的熱失控失效不同，SiC MOSFET的柵氧結構在經歷一次被成功保護的短路事件后，即使沒有立即失效，也可能已經承受了不可逆的損傷。例如，極端的電熱應力可能在氧化層中引入了陷阱電荷或形成了肉眼不可見的微裂紋 。這種潛在損傷雖然不會立即導致器件故障，但它會降低器件的可靠性裕度，使其在未來的正常工作中更容易因較小的應力而失效，從而導致無法預期的現場故障。這一可能性將短路保護的意義從“防止單次災難性事件”提升到了“保障系統全生命周期可靠性”的戰略高度。它要求保護電路不僅要成功關斷故障，更要盡可能快地響應，以最大限度地減少器件在極限應力下的暴露時間，從而保護其長期可靠性。

第二章：碳化硅MOSFET短路保護技術全面回顧

在清晰認識到SiC MOSFET在短路工況下的脆弱性后，本章將重點轉向“如何保護”這一核心問題。我們將詳細剖析當前業界最主流的保護技術，并以一款具體的驅動芯片為例，闡述其工作原理和關鍵參數。同時，還將對其他替代性及新興技術進行綜述和比較，為工程師提供一個全面的技術選型圖譜。

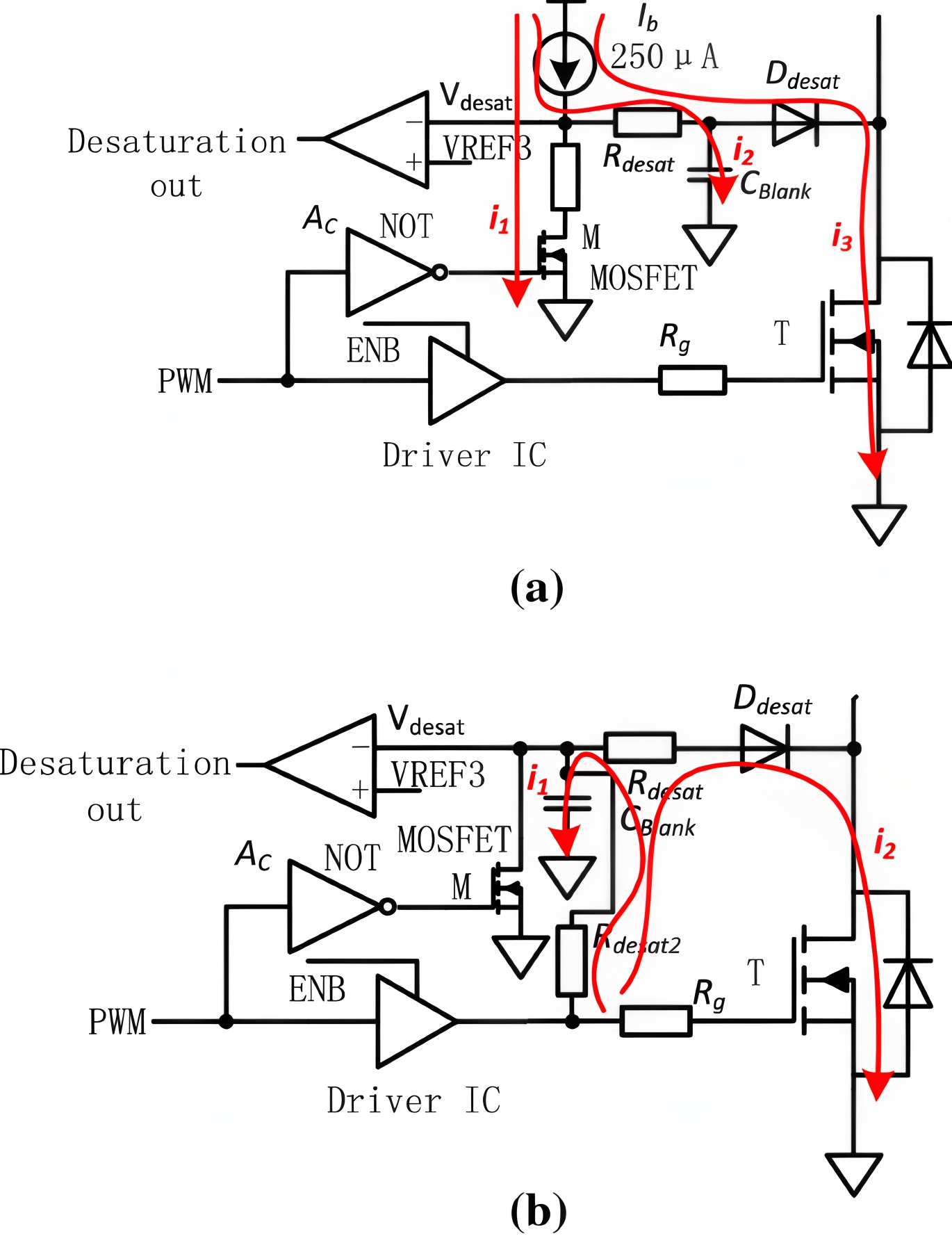

2.1 核心技術：退飽和（DESAT）檢測

退飽和檢測是目前應用最廣泛、最成熟的功率器件短路保護技術，它通過間接監測器件的導通壓降來實現對過電流的判斷。

工作原理： 在正常導通狀態下，SiC MOSFET工作在線性區，其漏源電壓$V_{ds}$很低，約等于負載電流與導通電阻$R_{ds(on)}$的乘積（$V_{ds} = I_{load} times R_{ds(on)}$）。當發生短路時，負載被旁路，漏極電流$I_d$急劇飆升，MOSFET被推入飽和區，導致$V_{ds}$迅速攀升至接近母線電壓的水平。退飽和保護電路正是利用了$V_{ds}$在正常與短路狀態下的巨大差異。具體實現上，通常通過一個高壓、快恢復二極管將功率器件的漏極（或集電極）連接到門極驅動器IC的一個專用引腳（DESAT引腳）。驅動器內部的比較器會持續監測該引腳的電壓，一旦電壓超過預設的閾值，便判定為短路故障 。

案例分析：基本半導體 BTD5452R 驅動芯片

這款專為SiC MOSFET和IGBT設計的智能隔離門極驅動器集成了完整的DESAT保護功能，是分析該技術的絕佳范例。

閾值電壓 ($V_{DSTH}$): BTD5452R的數據手冊明確指出，當DESAT引腳上的電壓超過典型值為9.0V（相對于副邊地VSS）的閾值時，將觸發故障保護邏輯 。這個閾值的設定是一個關鍵的設計權衡：設置得太低，容易受到正常開關過程中$V_{ds}$波動的干擾而誤觸發；設置得太高，則會延遲故障的檢測時間，減少寶貴的保護裕量。

消隱時間 ($t_{LEB}$): 在MOSFET剛剛接收到開通信號的瞬間，其$V_{ds}$需要一定的時間才能從高壓的關斷狀態下降到低壓的導通狀態。在此期間，高$V_{ds}$會使DESAT引腳電壓高于閾值，從而導致誤觸發。為了避免這種情況，所有DESAT保護電路都包含一個“消隱時間”（Leading Edge Blanking Time, LEB），即在開通指令發出后的一小段時間內，暫時屏蔽DESAT檢測功能。BTD5452R的消隱時間規格為310 ns（最小值）到700 ns（最大值） 。值得注意的是，這個時間遠短于傳統IGBT驅動器的消隱時間，這直接反映了SiC MOSFET開關速度快、導通轉換過程短的特點 1。消隱時間通常由連接在DESAT引腳和副邊地之間的外部電容與驅動器內部的充電電流源（$I_{CHG}$）共同決定，電容充電至內部比較器閾值所需的時間即為消隱時間 。

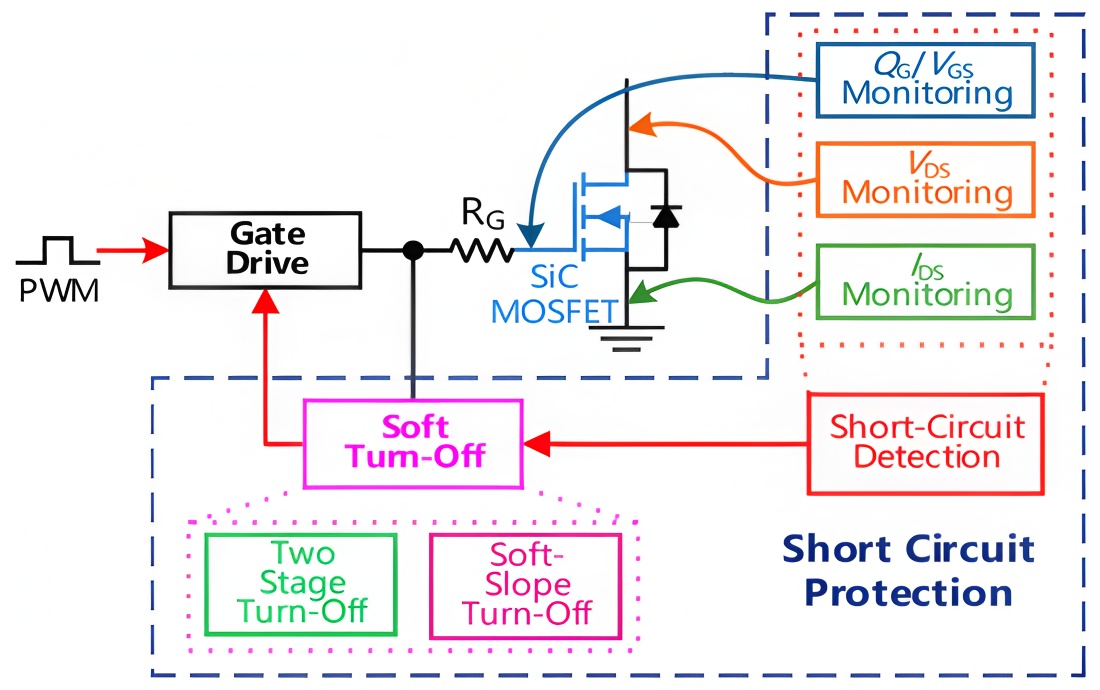

2.2 故障緩解策略：軟關斷（STO）與有源米勒鉗位

僅僅檢測到故障是不夠的，如何安全地關斷處于極端大電流狀態下的器件同樣至關重要。

軟關斷的必要性： 如果在檢測到短路后，驅動器以最大電流能力將柵極電壓瞬間拉至負軌，會導致漏極電流以極高的變化率（di/dt）下降。根據電磁感應定律（$V = L times di/dt$），這個巨大的di/dt會作用于系統功率回路中的寄生電感（$L_{stray}$，包括封裝、PCB走線等電感），從而在器件的漏源兩端感應出一個災難性的電壓尖峰。這個尖峰電壓極有可能超過器件的雪崩擊穿電壓，導致器件在關斷過程中即被過壓擊穿 。

BTD5452R的軟關斷機制： 為了應對這一挑戰，BTD5452R在檢測到DESAT故障后，并不會執行“硬關斷”。取而代之的是啟動“軟關斷”（Soft Turn-Off, STO）程序。它會通過一個專用的、電流受限的通路來下拉柵極，其峰值灌電流被精確控制在典型值150 mA 。通過這種方式，柵極電壓緩慢下降，從而使得漏極電流以一個受控的、較慢的di/dt減小，最終將關斷過程中的$V_{ds}$過沖電壓抑制在器件的安全工作范圍之內。

有源米勒鉗位（Active Miller Clamp）： 雖然米勒鉗位不直接參與短路保護，但它對于預防一種常見的短路誘因——橋臂直通（Shoot-through）至關重要，尤其是在采用SiC MOSFET的半橋或全橋拓?fù)渲小．?dāng)橋臂上的一個器件（如下管）關斷，另一個器件（上管）快速開通時，橋臂中點的電壓會產生極高的dv/dt。這個dv/dt會通過下管的米勒電容（$C_{gd}$）注入一股電流，該電流流過關斷柵極電阻，可能會在下管的柵源兩端產生一個正向電壓尖峰。由于SiC MOSFET的開啟閾值電壓（$V_{gs(th)}$）相對較低，這個尖峰很容易使其發生誤導通，從而造成上下管同時導通的直通短路。BTD5452R和BTD5350MCWR等驅動器集成了有源米勒鉗位功能。當器件關斷且其柵極電壓下降到某個低電平（例如1.8V）以下時，驅動器的CLAMP引腳會內部導通一個開關，提供一個從柵極到負電源軌的極低阻抗通路。這個通路可以有效旁路（吸收）掉米勒電流，將柵極電壓牢牢“鉗位”在負電平，從而可靠地防止誤導通 。鑒于SiC MOSFET更高的開關速度（意味著更高的dv/dt）和更低的$V_{gs(th)}$，米勒鉗位功能對于提升系統可靠性至關重要 。

2.3 系統集成：故障信令與控制邏輯

一個完整的保護方案還需要與上層系統控制器（如DSP或MCU）進行有效的信息交互。

故障報告（XFLT）： 一旦DESAT故障被檢測并鎖存，BTD5452R會通過將其開漏輸出的XFLT引腳拉低的方式，向系統控制器發出一個明確的故障信號 。控制器在接收到這個中斷信號后，可以立即執行預設的系統級故障處理程序，例如關斷整個變換器、禁止其他PWM輸出、在人機界面上顯示錯誤代碼等，以確保整個系統的安全。

復位邏輯（XRST）： 故障狀態在驅動器內部是被鎖存的，以防止在故障源未被排除的情況下，器件反復嘗試啟動并一次次進入短路狀態。這種鎖存狀態必須由控制器通過向XRST引腳發送一個低電平脈沖來主動清除。BTD5452R還設計了更為周全的邏輯：只有當表示驅動器電源正常的RDY引腳為高電平時，XRST的復位操作才有效 。這確保了只有在驅動器本身處于準備就緒的狀態下，系統才能嘗試從故障中恢復，構成了一個魯棒的驅動器-控制器握手協議。

2.4 替代性及新興保護方法綜述

盡管DESAT檢測是當前的主流方案，但其他技術也在特定應用中占有一席之地，并且不斷有新的技術涌現。

直接電流采樣（分流電阻法）： 在功率回路中串聯一個低感值的精密采樣電阻（Shunt Resistor），通過高速運放和比較器直接測量流過器件的電流。此方法響應速度快、精度高，但缺點也十分明顯：在高電流應用中，采樣電阻會產生顯著的功率損耗，降低系統效率；同時，它不可避免地會給功率回路引入額外的寄生電感，可能惡化開關性能 。

直接電流采樣（SenseFET / 鏡像MOSFET法）： 在功率MOSFET芯片內部，將一小部分元胞（Cell）的源極獨立引出，形成一個“采樣”端。流過這個采樣端的電流與主流道電流成一個固定的精確比例。這種方法幾乎沒有額外損耗，且寄生參數影響小，但它要求使用特殊設計的功率器件，增加了器件的成本和復雜性 。

羅氏線圈（Rogowski Coil）電流采樣： 利用印制在PCB上的羅氏線圈來感應電流變化率（di/dt）產生的磁場，通過積分運算還原出電流波形。這是一種非侵入式的測量方法，具有極寬的帶寬和極快的響應速度（可達亞微秒級），且無額外損耗。但其設計復雜，需要精密的信號處理電路，并且對PCB布局和電磁環境非常敏感 。

柵極電壓監測法： 在硬開關故障（HSF，即開通時負載已短路）下，由于$V_{ds}$始終維持高位，柵極電壓$V_{gs}$的上升波形中將不會出現由米勒電容引起的“米勒平臺”。通過監測$V_{gs}$波形中米勒平臺的有無，可以判斷是否發生了短路。此方法完全非侵入式，不影響功率回路，但實現起來對電路的響應速度和抗噪能力要求極高，尤其是在SiC MOSFET極快的開關速度下，可靠識別米勒平臺變得非常困難 。

為了直觀地比較這些技術，下表總結了它們的主要特性，可作為設計選型時的參考指南。

表1：SiC MOSFET短路保護方法對比分析

第三章：關鍵電力電子應用中短路保護必要性的批判性分析

理論和技術的回顧最終要服務于工程實踐。本章將直面用戶問題的核心：在哪些電力電子應用中，器件級的快速短路保護功能是不可或缺的，而在哪些應用中，可以基于系統層面的考量而酌情簡化甚至省略？為了回答這個問題，我們首先需要建立一個系統性的評估框架，然后將其應用于幾個典型的應用場景進行案例分析。

3.1 判斷短路保護必要性的分析框架

決定是否必須集成器件級快速SCP（如DESAT保護）并非一個簡單的“是”或“否”的問題，而是一個基于多維度風險評估的系統工程決策。以下五個標準構成了決策的核心框架：

故障源阻抗與可用故障電流： 這是最具決定性的因素。功率變換器的直流側電源是近似恒流源（如光伏陣列），還是一個能夠瞬時提供巨大電流的低阻抗電壓源（如電池組或大容量直流母線電容）？前者故障電流受限，后者則能產生毀滅性的故障電流 。

系統控制動態與響應時間： 系統的閉環控制（通常由DSP或MCU實現）能否在器件SCWT之內檢測到過流并有效限制電流？軟件保護的響應時間通常在數十到數百微秒，甚至毫秒級別，這與SiC MOSFET幾微秒的SCWT之間存在巨大的鴻溝 。

故障概率與故障模式： 系統中最可能發生的故障類型是什么？是因負載異常導致的、存在一定阻抗的過載，還是因控制錯誤或干擾導致的、近乎零阻抗的橋臂直通？例如，電機驅動和焊接應用中，負載端短路的概率相對較高 。

法規、安全與可靠性要求： 相關的行業標準（如針對光伏的IEC 62109或針對汽車的AEC-Q101）是否對故障響應有強制性規定？系統失效會帶來何種后果？是僅造成經濟損失，還是會危及人身安全？系統要求的生命周期和可靠性目標是什么？。

成本效益分析： 實現快速硬件SCP所需的額外成本（包括更昂貴的驅動芯片、外圍元件以及更復雜的PCB設計）與潛在的器件失效、系統停機、維修及質保成本相比，是否合理8。

3.2 案例分析：光伏（PV）逆變器 — 必要性較低

核心論點： 在大多數并網光伏逆變器應用中，專用的、亞微秒級的器件級短路保護通常并非絕對必要。這是因?yàn)橄到y(tǒng)本身具備多層次的、雖然較慢但足夠有效的保護機制。

應用框架分析：

故障源特性： 光伏系統的能量來源是光伏陣列，其本質是一個電流源。其最大短路電流（Isc）僅略高于其最大功率點工作電流（Impp），通常在10-20%的范圍內 。這意味著，即使發生最嚴重的直流側短路，源頭所能提供的故障電流也是受限的，不會像電池那樣產生數十倍于額定電流的沖擊。

逆變器控制系統： 現代光伏逆變器普遍采用先進的雙閉環控制策略。其內部的電流環路被設計用于高精度、高動態地跟蹤電流指令。當電網側發生故障（如電壓跌落）時，控制系統會迅速檢測到異常，并通過內部的“飽和模塊”或限流算法，將逆變器的輸出電流主動限制在一個安全值（通常為額定電流的1.2至1.5倍） 。這個由軟件實現的保護響應雖然慢于硬件SCP，但其速度足以應對來自電網側的故障，因?yàn)殡娋W(wǎng)故障本身的發展和傳導也需要時間。

電網規范（FRT）： 各國的電網接入標準，特別是故障穿越（FRT）條款，強制要求逆變器在電網電壓跌落期間不能立即脫網，而是要維持并網狀態，并根據指令注入受控的無功或有功電流以支撐電網 。這種行為完全由主控制器管理，其核心就是對故障電流的精確限制。因此，逆變器的控制系統天生就具備了處理外部短路故障的限流能力。這些故障電流的特性，如峰值電流$I_p$、初始對稱短路電流$I_k''$和穩態短路電流$I_k$，在幅值和持續時間上都受到嚴格控制和明確定義 。

剩余風險與緩解措施： 上述保護機制主要針對源端和負載端的故障。系統中仍然存在的最大風險是變換器內部的橋臂直通故障（例如，由控制器邏輯錯誤、驅動信號干擾或米勒效應誤導通引起）。這是一個低阻抗的、由直流母線大電容供能的嚴重故障。然而，這種故障的發生概率可以通過采用魯棒的門極驅動方案（如使用負壓關斷和有源米勒鉗位）和完善的死區時間設置來大幅降低 。同時，系統級的直流熔斷器或斷路器作為最后的防線，雖然不能保護半導體器件本身，但可以防止故障擴大化，避免火災等次生災害 。在許多商用和工業級光伏應用中，設計者在權衡了增加硬件SCP的成本、復雜性與直通故障的剩余風險后，認為后者在可接受的范圍內。

結論： 綜合來看，光伏逆變器得益于其電流源型的輸入特性以及為滿足并網要求而內置的快速限流控制邏輯，已經能夠有效應對絕大多數外部短路故障。器件級的快速SCP主要作為對抗內部直通故障的額外保險。因此，在成本敏感的光伏市場，它常被視為一個“推薦”而非“必需”的選項。這一點也從許多面向光伏市場的SiC模塊和驅動方案更側重于提升效率和降低成本而非集成極限保護功能中得到印證 。

3.3 案例分析：儲能變流器（PCS/BESS） — 必要性極高

核心論點： 與光伏逆變器形成鮮明對比，用于電池儲能系統的變流器（PCS）工作在電力電子應用中最嚴苛的短路環境中。因此，快速、可靠的器件級短路保護是保障系統安全運行的絕對必要、不可妥協的設計要求。

應用框架分析：

故障源特性： 電池組，特別是大型鋰離子電池儲能系統，是一個近乎理想的低阻抗直流電壓源。其內阻極低，在發生短路時（如逆變器橋臂直通），能夠瞬時釋放出高達數千甚至上萬安培的故障電流，該電流僅受限于電池內阻和系統母排的微小阻抗 。這與光伏陣列的限流特性有著天壤之別，是典型的“無限流”故障源。

系統級保護的局限性： 面對如此迅猛的故障電流，任何依賴于軟件或DSP的控制環路都顯得力不從心。從電流采樣、A/D轉換、軟件計算到更新PWM輸出，整個流程的延遲至少在數十微秒以上，這遠遠超過了SiC MOSFET僅有的2-3 μs的SCWT 。同樣，系統級的直流熔斷器或斷路器的響應時間在毫秒級別，它們的作用是在半導體器件已經被擊穿損壞后，切斷故障電流以防止電池過放、起火或爆炸，而無法保護器件本身 。

失效后果： 大容量儲能系統的失效是災難性的。存儲的巨大能量一旦在微秒內通過一個失效的器件失控釋放，極易引發器件爆炸、劇烈電弧、設備燃燒，并對人員和環境構成嚴重的安全威脅 。因此，儲能系統的安全性和可靠性要求是所有應用中等級最高的。

結論： 對于儲能變流器，故障電流極端巨大，且系統級控制和保護措施在速度上完全無法匹配器件的生存時間。唯一的解決方案是在每個SiC MOSFET的“最后一厘米”處部署專用的、反應時間在亞微秒級的硬件短路保護電路（如DESAT）。這是確保器件在故障發生時能夠幸存、防止連鎖反應和災難性事故的唯一有效手段。因此，在儲能PCS的設計中，集成快速SCP的智能驅動器是標準配置，而非選項。這也體現在針對儲能應用的產品推薦中，通常會選用可靠性設計裕度極高的工業級功率模塊 。

3.4 案例分析：大功率電源（電機驅動、充電樁、焊機） — 必要性至關重要

核心論點： 此類應用普遍具有高功率密度、嚴苛的負載條件和極高的可靠性要求，使得快速的器件級短路保護成為一項至關重要的設計要求。

應用框架分析：

電機驅動器： 電機驅動器通常連接到一個由大容量電容支撐的“硬”直流母線上，其故障源特性類似于儲能系統。橋臂直通故障的后果同樣嚴重。此外，電機繞組或輸出電纜的絕緣失效可能導致相間或相對地短路，這也是一種常見的嚴重過流工況 。在工業自動化或電動汽車等應用中，驅動器的失效可能導致生產線停擺或車輛失去動力，因此可靠性是首要考量。

電動汽車（EV）直流快充樁： 作為面向公眾的基礎設施，大功率直流充電樁的安全性和可靠性不容有失。其內部的DC/DC變換器工作在高電壓、大電流下，直流母線同樣是低阻抗的。任何內部短路故障都可能導致設備損壞甚至引發安全事故。因此，采用具有完備保護功能的工業級功率模塊是行業標準做法 。

焊接電源： 焊接是電磁環境和負載條件最為惡劣的應用之一。其輸出端在引弧和焊接過程中，本身就處于一種受控的低阻抗甚至短路狀態。這意味著功率級必須極其堅固，能夠承受頻繁的負載劇變。雖然系統控制層面會處理這些工作狀態下的過流，但內部的橋臂直通故障風險依然存在，且一旦發生，后果同樣嚴重。器件級的快速SCP是實現焊機所需“皮實耐用”特性的關鍵技術之一 。

結論： 對于上述這類大功率電源應用，無論是源于內部的直通故障還是外部的負載短路，系統都面臨著由低阻抗直流母線供能的大電流沖擊風險。因此，快速硬件SCP是確保器件安全、提升系統整體魯棒性和可靠性的不可或缺的一環。

表2：按應用的器件級短路保護需求矩陣

下表綜合了本章的分析，為不同應用場景下的器件級快速SCP需求提供了明確的指導建議。

第四章：設計、實現與未來趨勢

在前幾章建立了理論基礎和應用決策框架后，本章將聚焦于工程實踐，提供關于如何正確設計和實現短路保護電路的最佳實踐指南，并展望該領域的未來技術發展方向。

4.1 門極驅動與保護電路的設計最佳實踐

一個成功的保護方案，其性能不僅取決于驅動芯片本身，更在很大程度上依賴于外圍電路的設計和PCB布局的優劣。

元器件選型：

DESAT二極管： 必須選用具有足夠高反向耐壓（高于系統母線電壓）和快速反向恢復特性的二極管。此外，其結電容應盡可能小，因?yàn)檩^大的結電容會在$V_{ds}$高速變化時向DESAT引腳注入噪聲電流，可能導致誤觸發。

消隱電容： 該電容的容值直接決定了消隱時間的長短。設計時需要在確保足夠長的消隱時間以躲過正常開通瞬態，與實現盡可能短的故障檢測延遲之間做出權衡。必須根據所選驅動IC的內部充電電流和SiC MOSFET的實際開關特性來精確計算和實驗驗證 。

柵極電阻（$R_g$）： 開通和關斷柵極電阻的取值是開關性能的核心權衡點。較小的$R_g$可以加快開關速度、降低開關損耗，但會引起更劇烈的電壓和電流振鈴，并增大dv/dt和di/dt，加劇米勒效應和電磁干擾（EMI）。較大的$R_g$則反之。在設計保護系統時，必須綜合考慮正常工作時的能效與故障關斷時的應力。

PCB布局： 這是決定保護方案成敗的最關鍵因素之一，其重要性無論如何強調都不過分。

最小化環路電感： 必須不惜一切代價減小功率回路（從直流母線電容，經上管、下管，再回到電容的路徑）和門極驅動回路（從驅動器輸出，經柵極電阻到MOSFET柵源，再返回驅動器的路徑）的寄生電感。這需要采用寬而短的覆銅走線、多層板結構以及優化的元器件布局來實現。功率回路電感決定了關斷時的電壓過沖，而門極回路電感則影響驅動信號的質量和保護響應的速度 。

開爾文源極連接（Kelvin-Source Connection）： 這是驅動SiC MOSFET的強制性要求。必須為門極驅動回路提供一個獨立于功率主回路的源極返回路徑。這個獨立的“開爾文”源極引腳應直接連接到MOSFET芯片的源極焊盤上。這樣可以避免功率主電流在公共源極路徑的寄生電感上產生壓降（$V = L_{common} times di/dt$），該壓降會耦合到柵源電壓上，對驅動信號造成嚴重干擾，甚至可能導致保護電路失效。

物理鄰近原則： 門極驅動器IC及其所有外圍元件（如柵極電阻、旁路電容、DESAT元件）必須盡可能地靠近SiC MOSFET的引腳放置。任何不必要的走線長度都會增加寄生電感和延遲，并使電路更容易拾取噪聲。

抗噪聲設計： SiC MOSFET極高的dv/dt是主要的噪聲源。為防止DESAT電路等敏感部分被噪聲誤觸發，除了優化布局外，還可以采用在DESAT引腳增加小型高頻濾波電容、合理規劃PCB接地層等方法來提升系統的噪聲抗擾度 。

4.2 硬件保護與軟件保護的角色分工

在現代電力電子系統中，硬件保護和軟件保護并非相互替代，而是一個協同工作、各司其職的多層防御體系。

明確的職責劃分：

硬件SCP（如DESAT）： 其唯一且不可替代的職責是在**微秒（μs）**時間尺度上，保護半導體器件本身免受低阻抗、災難性故障（如橋臂直通）的損害。它的決策邏輯簡單、直接、快速，不容許任何延遲 。

軟件OCP（由DSP/MCU實現）： 其職責是在**毫秒乃至秒**的時間尺度上，處理系統級的過載問題。這包括由負載變化引起的、電流超過額定值但并非災難性的過流，以及根據溫度傳感器反饋進行的過熱保護等。軟件保護邏輯復雜、靈活，可以實現智能的故障分級和恢復策略 。

協同保護策略： 一個魯棒的系統會同時部署這兩種保護。正常運行時，由軟件OCP處理常規的過載。一旦發生硬件SCP無法處理的、發展緩慢的過載，軟件會主動降低輸出或關機。而當突發性的、災難性的短路故障發生時，硬件SCP會立即介入，在微秒內執行軟關斷，保護器件。在完成保護動作的同時，硬件驅動器會通過故障引腳（如XFLT）向DSP發送中斷信號。DSP接收到中斷后，其任務不是去判斷故障的真?zhèn)危ù藭r器件已處于安全狀態），而是執行更高層級的系統響應：記錄故障類型、安全地關斷系統的其他部分、向用戶界面報告錯誤、并根據預設的策略決定是否以及何時嘗試通過復位引腳（如XRST）來清除硬件鎖存的故障狀態。這種分工合作的模式，結合了硬件的速度和軟件的智能，構成了最完整的保護體系。

4.3 未來展望：邁向更智能、更集成的保護方案

SiC MOSFET的短路保護技術仍在不斷演進，其主要趨勢是更深度的集成和更高的智能化。

集成化傳感技術： 未來的發展方向是將電流和溫度傳感器直接集成到SiC MOSFET的芯片上或功率模塊內部。通過在芯片層面或模塊基板上集成SenseFET結構、溫度二極管或其他傳感元件，可以消除外部傳感器（如分流電阻）帶來的寄生參數、損耗和延遲，從而獲得最快、最準確的器件狀態信息。這將為實現更快速、更精準的保護提供物理基礎 。

智能化門極驅動器： 門極驅動器正在從簡單的信號放大器演變?yōu)閺?fù)雜的片上系統（SoC）。未來的“智能驅動器”將集成微控制器核心和非易失性存儲器，允許通過數字通信接口（如SPI）對其關鍵保護參數進行軟件編程。設計者將能夠根據不同的應用工況或所驅動的特定器件，動態地調整DESAT閾值、消隱時間、軟關斷電流曲線等參數，實現“軟件定義保護”。這將極大地提升設計的靈活性和保護性能的優化空間 。

預測性健康管理（PHM）： 保護的終極目標將從被動的故障響應，轉向主動的故障預測。通過智能驅動器記錄和分析每一次過流或過溫事件的詳細數據（如故障電流峰值、持續時間、結溫等），結合對器件參數（如$R_{ds(on)}$）的長期監測，系統將能夠識別出器件老化的趨勢?；谶@些數據，先進的算法可以預測器件的剩余使用壽命（RUL），并在發生災難性故障之前，提前向系統發出維護請求。這將把電力電子系統的可靠性提升到一個全新的高度。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

結論

SiC MOSFET的短路保護是一個涉及器件物理、電路設計、系統控制和應用環境的復雜多維問題。傾佳電子的分析得出以下核心結論：

保護的必要性是情境化的，而非普適的。 決定是否需要集成器件級快速短路保護（SCP）的關鍵，在于對應用場景中“故障源”特性的深刻理解。

對于由低阻抗電壓源（如電池、大容量直流母線電容）供能的應用，如儲能變流器（PCS）、電機驅動器、大功率直流充電樁和焊接電源，SiC MOSFET面臨著極高幅值、極快上升率的故障電流沖擊。在此類應用中，軟件控制環路的響應速度遠不足以在器件的微秒級SCWT內進行有效干預。因此，為每個功率器件配備基于硬件的、快速響應的SCP功能（如DESAT保護）是確保器件生存和系統安全的強制性要求。

相反，對于由電流源（如光伏陣列）供能的應用，即光伏逆變器，其故障電流在源頭上就受到物理限制。同時，其為滿足并網規范而設計的先進控制系統本身就具備了處理外部電網故障的快速限流能力。在這種情況下，系統對內部直通故障的防御可以通過魯棒的門極驅動設計（負壓關斷、米勒鉗位）和系統級熔斷器來解決。因此，器件級的快速SCP雖然能提供額外的安全冗余，但并非不可或-e缺，其取舍更多地取決于設計者對成本、復雜性和剩余風險的權衡，屬于應用相關或推薦的范疇。

DESAT檢測結合軟關斷是當前最均衡的保護方案。 在現有的技術中，集成在門極驅動器中的DESAT檢測電路，配合軟關斷功能，為SiC MOSFET提供了一個在響應速度、實現復雜度和成本之間取得良好平衡的解決方案。它能夠有效應對最危險的橋臂直通故障，并通過控制關斷過程的di/dt來抑制致命的電壓過沖。

成功的保護設計依賴于系統級的協同方法。 僅僅選擇一款帶有保護功能的驅動芯片是不夠的。PCB布局的優化（尤其是最小化寄生電感和實現開爾文源極連接）、外圍元件的審慎選擇以及硬件保護與軟件控制之間的明確分工和有效協作，共同決定了保護方案的最終成敗。

未來的趨勢是集成化與智能化。 隨著技術的發展，將傳感功能集成到功率器件內部，以及將保護策略的配置與執行賦予門極驅動器更多的“智能”，將是提升SiC MOSFET系統可靠性的主要方向。這將使保護方案從靜態、固化的硬件電路，演變?yōu)榭膳渲?、自適應乃至具備預測能力的智能子系統。

綜上所述，SiC MOSFET的短路保護策略選擇應基于對其應用場景的深刻洞察。盲目地在所有應用中都采用最復雜的保護方案會帶來不必要的成本，而忽視在關鍵應用中部署快速保護則會埋下嚴重的安全隱患。唯有通過系統性的分析和戰略性的決策，才能在充分利用SiC器件性能優勢的同時，構建出既高效又極致可靠的下一代電力電子系統。
