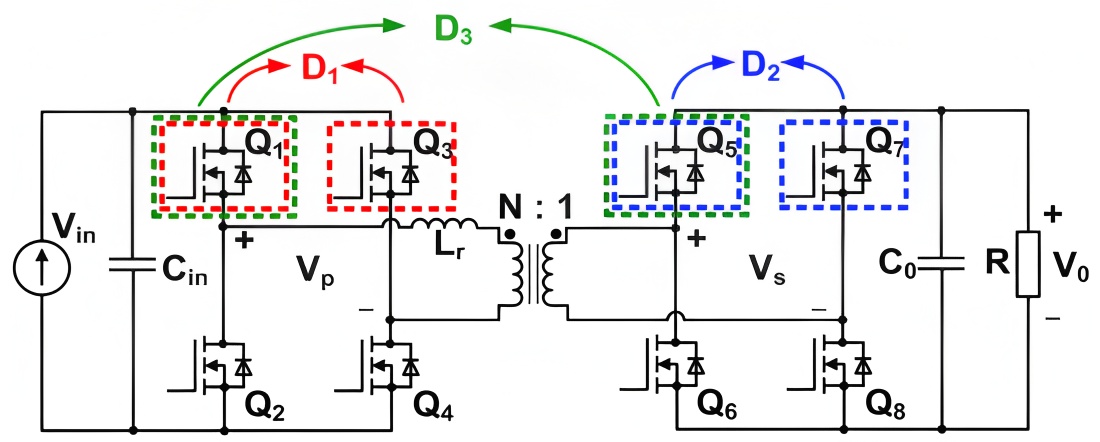

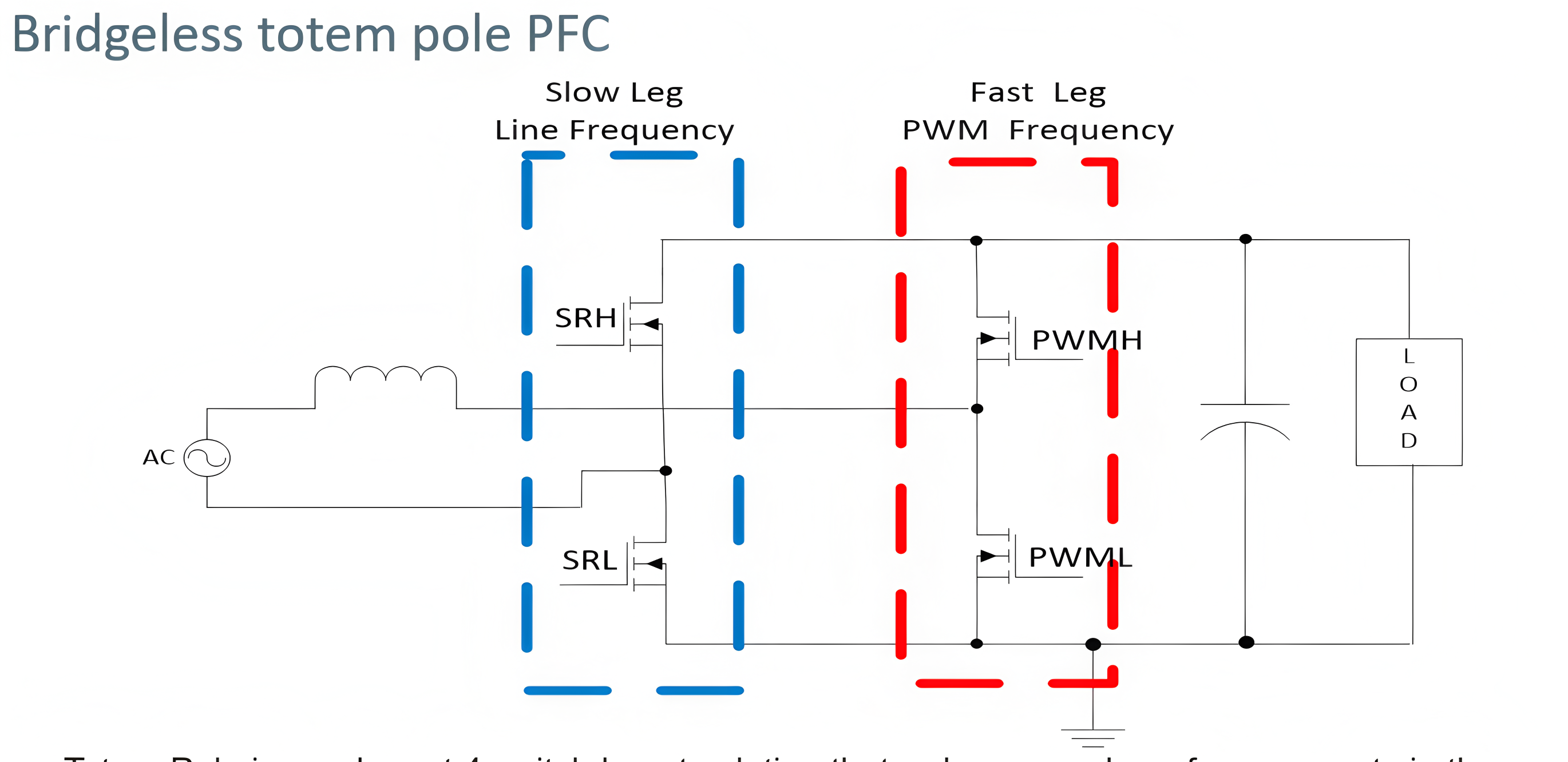

2.3. 高性能拓?fù)洌簾o橋圖騰柱PFC的興起

本節將重點介紹圖騰柱（Totem-Pole）PFC拓?fù)?，作為前級AC/DC變換器的前沿解決方案，它直接解決了傳統PFC電路的固有缺陷 。

工作原理：該拓?fù)浣Y(jié)構包含兩個橋臂：一個是由快速開關器件（如SiC MOSFET）構成的高頻橋臂，另一個是由慢速開關器件（Si或SiC MOSFET）構成的工頻橋臂，后者在每個工頻周期內作為同步整流器工作 。這種“無橋”（Bridgeless）設計消除了傳統整流橋中二極管的正向壓降和導通損耗，而這正是傳統PFC在高功率應用中的主要損耗來源 。

雙向能力：圖騰柱拓?fù)涞膬?nèi)在對稱性使其能夠以極小的控制邏輯變更，在充電（G2V/H2V）模式下作為升壓（Boost）型整流器運行，在放電（V2H）模式下作為逆變器（Inverter）運行 。

交錯并聯技術（Interleaving）：分析表明，為圖騰柱變換器引入多相交錯并聯技術能帶來顯著優勢。通過將兩個或多個功率單元并聯并使其開關信號產生相位差，交錯技術能大幅減小輸入電流紋波。這不僅能縮小所需電磁干擾（EMI）濾波器的尺寸，還能降低單個功率器件的電流應力，改善系統散熱，從而提升整體性能和可靠性 。

圖騰柱PFC拓?fù)涞膹V泛應用并非簡單的漸進式改進，而是一次技術范式的飛躍，其實現完全得益于碳化硅（SiC）MOSFET技術的商業成熟。傳統PFC電路中的整流橋始終有2到3個二極管處于導通路徑中，產生了顯著且固定的導通損耗（$V_f times I$），這構成了其效率的天然上限 。圖騰柱拓?fù)湎诉@個整流橋，但在硬開關工作模式下，高頻橋臂中MOSFET的體二極管需要在死區時間內導通。如果使用傳統的硅（Si）MOSFET，其體二極管存在非常嚴重的反向恢復問題（即高反向恢復電荷$Q_{rr}$）。當橋臂上的另一個開關管開通時，存儲在體二極管中的電荷必須被清除，這會引發巨大的電流尖峰和開關損耗，甚至可能導致器件損壞。這使得基于硅MOSFET的圖騰柱PFC在連續導通模式（CCM）下的高功率應用中效率低下且不切實際。相比之下，SiC MOSFET的體二極管性能優越，其$Q_{rr}$值極低。這極大地降低了反向恢復損耗，使得硬開關CCM圖騰柱PFC不僅成為可能，而且效率極高（可超過98% ）。因此，行業向圖騰柱PFC拓?fù)涞难葸M(jìn)趨勢 ，是SiC器件商業化應用的直接結果。這兩項技術相輔相成，共同構成了現代高性能V2H充電機設計的核心技術驅動力。

3. SiC功率半導體在V2H系統中的應用價值

本章節將結合具體的產品數據手冊，從量化和定性的角度，深入論證SiC技術對V2H充電機性能的革命性提升。

3.1. SiC材料的根本優勢

相較于傳統的硅（Si）材料，SiC在物理特性上具有根本性的優勢：更寬的禁帶寬度（帶來更高的擊穿電壓和工作溫度）、更高的熱導率（更高效的散熱能力）以及更高的臨界電場強度（可制造更小、更高效的器件）33。這些宏觀材料特性是其在器件層面展現出卓越性能的物理基礎。

3.2. 面向V2H應用的現代SiC MOSFET特性分析

本節的核心內容是通過對提供的產品數據手冊進行整理和分析，構建一個性能對比表，從而以數據為依據，深入剖析SiC器件的性能表現。

表3.1：基本半導體（BASIC Semiconductor）SiC MOSFET關鍵性能參數對比

注：$E_{on}$ 和 $E_{off}$ 的測試條件因器件而異，此處列出的值為特定條件下的典型值，用于性能趨勢比較。

3.3. SiC在V2H充電機中的系統級影響量化分析

本節將表3.1中的器件級數據與系統級優勢緊密聯系起來，進行深入的分析。

效率的顯著提升：通過表中的數據可以看出，SiC MOSFET具有極低的導通電阻$R_{DS(on)}$（例如B3M010C075Z僅為10 mΩ），這直接大幅降低了導通損耗（$P_{cond} = I^2 times R_{DS(on)}$）。同時，其極低的開關能量（$E_{on}$和$E_{off}$）使得變換器可以在更高的開關頻率下運行，而不會產生過高的開關損耗。這兩者的結合，使得基于SiC的V2H系統總效率能夠輕松突破98% 。

功率密度的飛躍：由低開關損耗帶來的高頻工作能力，直接導致了系統中磁性元件（電感、變壓器）和電容等無源器件的體積和重量可以大幅減小。這是實現更高功率密度（kW/L）的核心物理基礎 。

散熱管理的簡化：更高的效率意味著更少的能量以熱量的形式損耗，從而降低了系統的散熱需求。同時，SiC器件本身具有更低的熱阻（$R_{th(j-c)}$，例如B3M010C075Z低至0.20 K/W），使得產生的熱量可以更有效地從芯片傳導至散熱器 。這兩方面因素共同作用，使得系統可以使用更小、更輕的散熱裝置，甚至采用更先進的液冷方案，進一步提升了功率密度。

可靠性與魯棒性的增強：所有列出的SiC器件均支持高達175°C的最高結溫，這為系統在嚴苛的汽車級工作環境和過載條件下提供了更寬裕的溫度裕量，顯著提升了系統的可靠性 。此外，SiC MOSFET體二極管極低的反向恢復電荷（$Q_{rr}$）對于圖騰柱等無橋拓?fù)涞目煽窟\行至關重要，有效避免了由反向恢復引起的電壓和電流尖峰，降低了器件失效的風險 。

4. 未來展望與發展軌跡（2025年及以后）

本章節將綜合市場與技術發展趨勢，對V2H系統的未來演進路徑進行前瞻性分析。

4.1. 技術演進與性能目標

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

功率密度與效率：行業將持續追求更高的功率密度，目標將從目前的約3.3 kW/L向5-10 kW/L邁進 。隨著SiC器件技術和變換器拓?fù)涞倪M(jìn)一步優化，系統效率有望普遍超過98% 。

功率等級：V2H市場正在出現分化，除了現有的7-11 kW系統外，行業正大力推動功率等級向20 kW以上發展，以滿足全屋應急供電和更快的充電需求 。

新興技術：報告預測，無線雙向充電技術將成為未來的一個重要發展方向。在半導體技術方面，雖然碳化硅（SiC）將在高功率V2H系統中保持主導地位，但氮化鎵（GaN）等更先進的寬禁帶半導體，可能在功率相對較低的車載充電機（OBC）中展現其優勢 。

4.2. 市場與生態系統的成熟

市場增長：在電動汽車普及率提升、能源成本上漲以及能源安全需求增強等多重因素驅動下，V2H市場預計將迎來高速增長，預測從2025年起復合年增長率（CAGR）將達到25% 。

整車廠（OEM）的推動：主流汽車制造商正越來越多地將V2H功能集成到其新一代電動汽車平臺中，這標志著V2H正從一項小眾功能轉變?yōu)橐粋€關鍵的產品賣點。OEM的積極布局是推動整個生態系統發展的核心催化劑 。

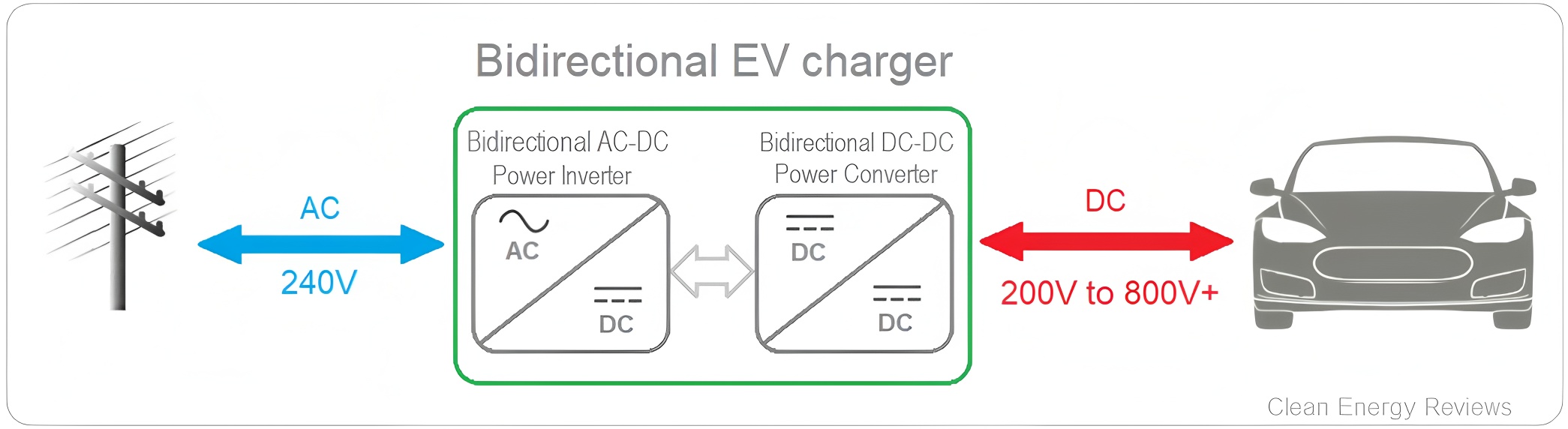

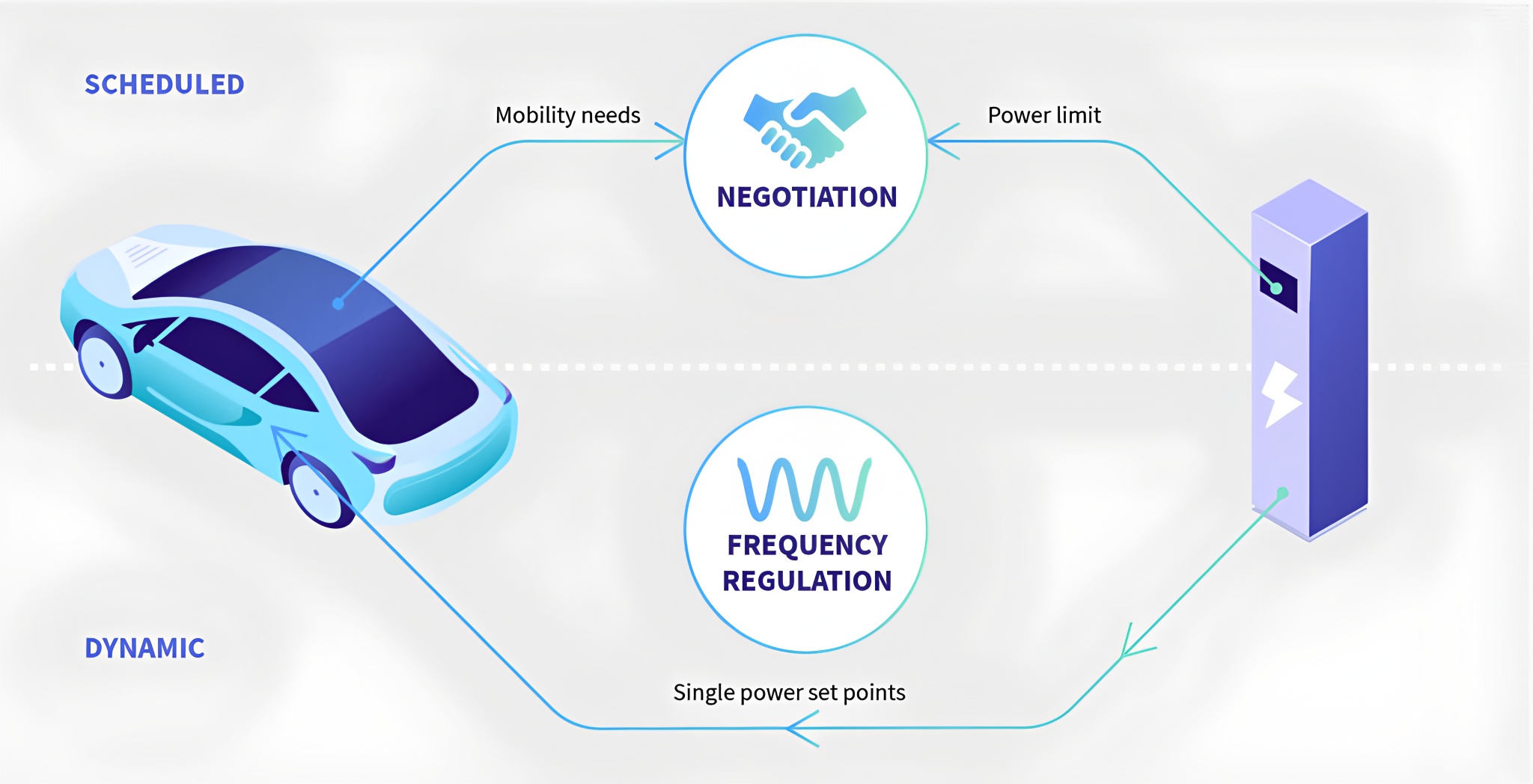

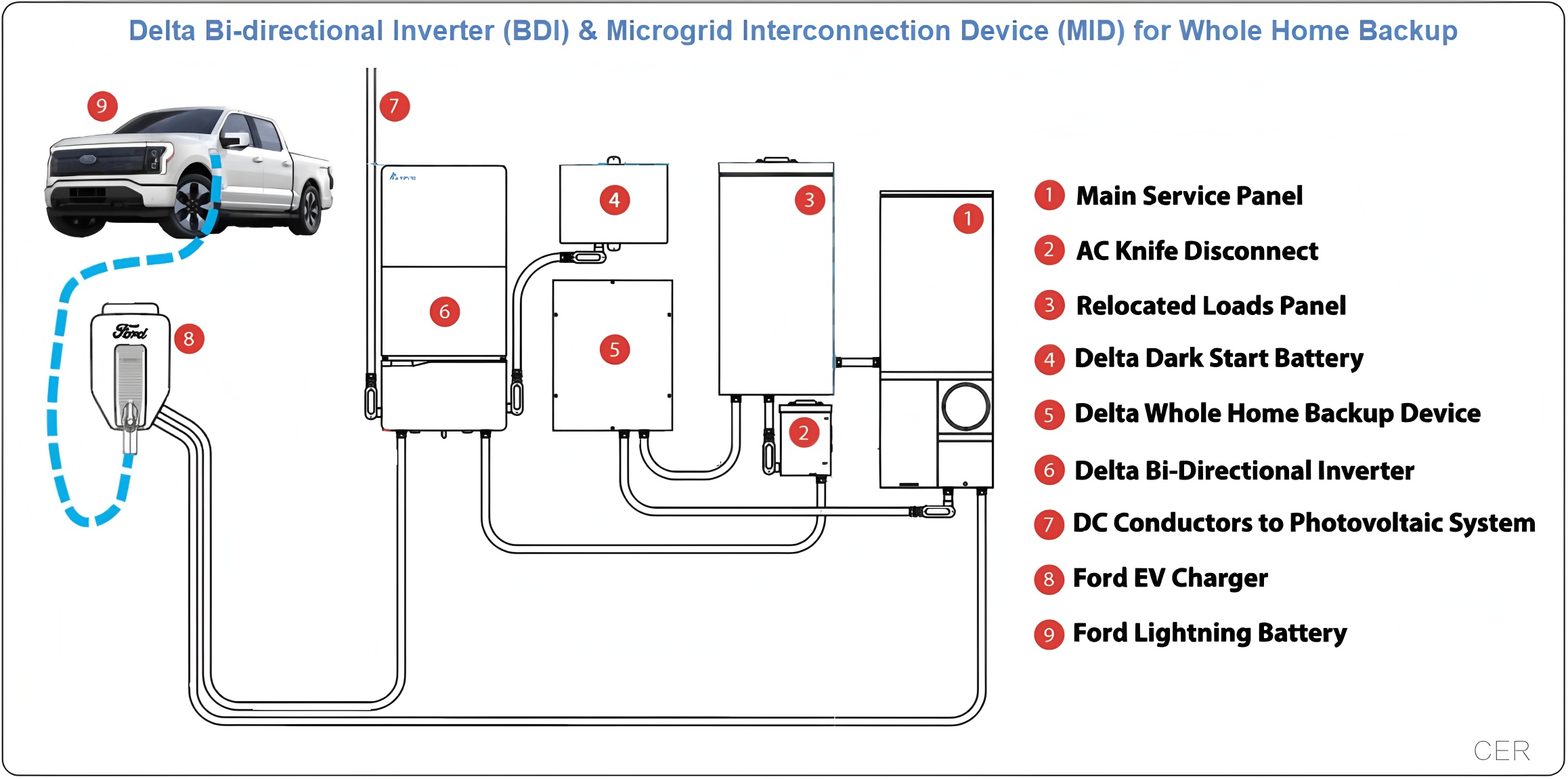

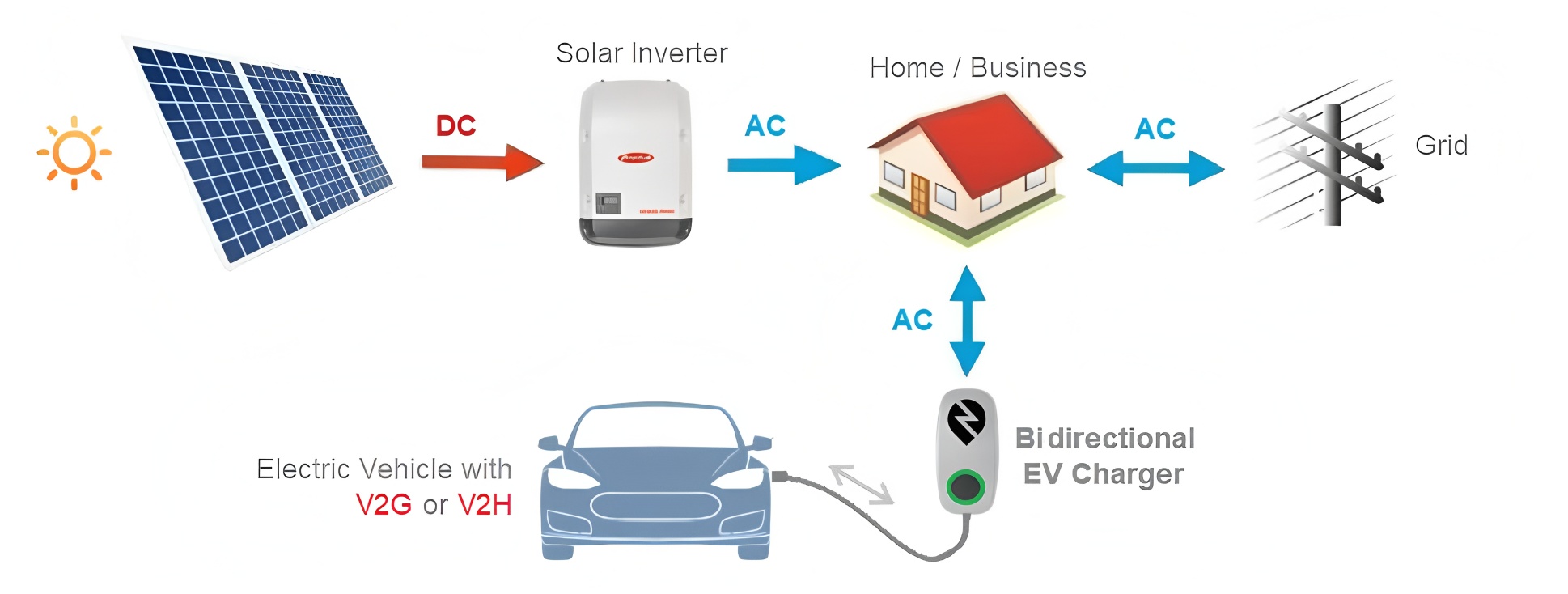

智能電網融合：V2H的長期愿景是從孤立的家庭備用電源，演進為完全融入電網的V2X生態系統。在這個生態系統中，大量電動汽車可以作為分布式儲能單元，參與電網的調峰、調頻等需求響應服務。這需要成熟的智能電網基礎設施和支持性的政策法規框架 。

4.3. 克服大規模應用的障礙

盡管前景廣闊，V2H的普及仍面臨以下挑戰：

成本：雙向充電機的高昂初始投資（報價在4,000至10,000美元之間）是目前阻礙普通消費者采納的最大障礙，其成本遠高于標準的單向充電機 。

標準化：盡管ISO 15118-20標準指明了前進的方向，但其在所有車型和充電機上的全面部署尚未完成，這給市場的互操作性帶來了風險 。

電池壽命：關于頻繁的V2H充放電循環是否會加速電池老化的擔憂依然存在。盡管先進的電池管理系統（BMS）正在努力緩解這一問題，但這仍是消費者關注的焦點 。

法規與電力公司政策：復雜的電網接入審批流程以及缺乏標準化的電網服務補償機制，正在減緩V2H向更廣泛的V2G應用的過渡 。

V2H市場正處在一個關鍵的拐點。其技術可行性已經得到充分驗證，但經濟性和政策法規框架已成為制約其大規模普及的主要因素。一方面，以SiC和先進拓?fù)錇楹诵牡募夹g(shù)能夠滿足高性能需求 。另一方面，主流汽車和能源企業也已入局，提供了強大的市場拉力。然而，高昂的前期成本對普通消費者構成了顯著的障礙 ，而電力公司的監管政策進展緩慢 。因此，未來的市場增長將不再僅僅依賴于單一的技術突破，而更多地取決于規模經濟效應帶來的硬件成本下降，以及政策制定者和電力公司能否為消費者創造清晰、標準化且具有經濟吸引力的參與模式。技術已經準備就緒，現在是商業模式和監管環境迎頭趕上的時候了。

???

5. 結論與戰略建議

本報告的綜合分析表明，碳化硅（SiC）MOSFET與交錯并聯圖騰柱PFC等先進電力電子拓?fù)涞膮f(xié)同結合，是開發滿足市場對高效率、高功率密度和高可靠性需求的下一代V2H充電系統的確定性技術路徑。

基于此，為推動V2H技術的健康發展和加速普及，向各關鍵利益相關方提出以下戰略建議：

對系統設計工程師：

在新的大功率雙向充電機設計中，應優先考慮基于SiC的圖騰柱PFC架構。

需重點關注SiC器件的柵極驅動和熱管理設計，以充分發揮其高頻、高溫性能優勢。

對半導體制造商：

應持續投入研發，進一步降低SiC器件的導通電阻（$R_{DS(on)}$）和開關損耗，并致力于成本控制。

開發集成度更高、散熱性能更優的先進功率模塊，以簡化系統設計并提升整體可靠性。

對汽車制造商與政策制定者：

應加速推動ISO 15118-20等國際標準的全面采納與實施，確保不同品牌車輛與充電機之間的互操作性。

制定明確的財政激勵措施（如補貼、稅收抵免）和清晰的法規框架，以降低消費者的前期購買成本，并為用戶參與電網服務提供經濟回報，從而激發市場活力。
