今天我們將聚焦一項正在重塑工業自動化邊界的技術組合 —— 基于NXP的i.MX RT1180微控制器，實現EtherCAT通信與高性能伺服控制的融合方案。

隨著智能制造和工業以太網的快速發展，傳統控制器在實時性、集成度和安全性方面面臨巨大挑戰。而i.MX RT1180，作為一款跨界MCU，不僅集成了雙核架構和TSN交換機，還原生支持EtherCAT從站協議，為我們構建高響應、高可靠性的伺服控制系統提供了理想平臺。

在接下來的分享中，我們將深入探討如何利用RT1180的硬件優勢與軟件生態，實現從運動控制到工業通信的無縫協同，助力設備制造商邁向更智能、更高效的工業控制新時代。

參考設計概覽

EtherCAT控即以太網制自動化技術，是一種開放架構、基于以太網的現場總線系統，由德國Beckhoff公司研發。它突破傳統以太網局限，數據幀經各節點時，節點能高速動態讀寫數據并插入新數據，帶寬利用率超90%。EtherCAT幾乎支持所有拓?fù)?，周期時間短、同步精度高，從站處理器無需處理以太網封包，所有程序資料由從站控制器硬件處理，能滿足工業自動化短數據更新時間、低通訊抖動和低成本硬件的要求，在機器控制、測量系統等領域廣泛應用。目前i.MX RT1180基于內置的EtherCAT從站控制器已經實現了EtherCAT的EOE, COE, FOE等功能。

那么，本次想要向大家介紹的就是基于單顆i.MX RT1180芯片的EtherCAT+伺服電機控制方案。該方案通過一臺滑臺絲桿的齒輪對接，對該方案的性能進行了展示。

參考方案框圖如下，主站方面：我們選取了開源的SOEM作為主站，該方案能夠適配市面上絕大部分帶有EtherCAT功能的主站，其EtherCAT同步周期為250us。從站節點基于Cia402協議完成數據處理，該參考設計共有兩個從站節點，每個節點控制兩個電機，所有節點均運行在csp模式。另外，值得一提的是，單片i.MX RT1180最多可以支持四電機加現場總線方案，對于像靈巧手這類的應用場景，也是一個不錯的選擇哦!

方案優勢

i.MX RT1180內置EtherCAT從站控制器，相比于常規的外置控制器，擁有更高的PDI傳輸速度；

該方案集成度更高，更有利于減小PCB尺寸；

相比傳統的伺服方案，具有更高的性?xún)r(jià)比；

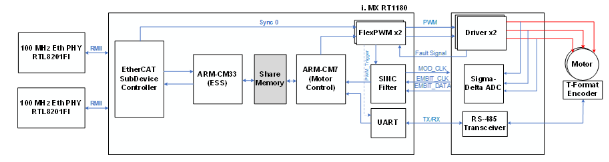

下面給出了具體從站節點的方案圖，主要分為兩個部分：

1. EtherCAT通訊總線部分，這部分負責收發來自主站的電機指令和反饋電機的實時狀態，其實現由CM33核和片內EtherCAT從站控制器，以及外部phy芯片完成。Phy芯片通過RMII的接口方式與EtherCAT從站控制器相連，將RJ45接受到的模擬信號轉為數字信號傳給從站控制器，與CM33配合完成協議棧處理。

2.電機控制部分，該部分由CM7核完成，CM7核擁有更高的主頻，更高的算力，因此將該核用于實時性要求更高的電機控制應用。

從站節點的整個工作流程：

1.ESC完成Master的發來的數據幀解析后，CM33核會讀取ESC中解析完成的數據，進行基于Cia402的相關協議處理。

2.將處理完成的數據，通過雙核通訊完成從CM33核將指令數據傳輸給CM7核。在OCRAM上開辟了128Byte（該內存大小由實際應用中需要傳輸?shù)臄?shù)據量決定）的共享內存用于雙核之間的信息交互，該內存區域稱為Share Memory。為了防止雙核通訊過程中，出現共享內存訪問沖突問題，需要利用MU來管理讀寫的時機。

3.接收到遠端核發來的電機指令后，下發給電機執行相關指令，其中，是CM7核完成電機位置閉環控制。

本篇主要是向大家介紹了用i.MX RT1180實現EtherCAT+伺服控制的一個基本概覽，下一篇會對該方案進行進一步詳細的介紹，以及詳細的參數分享。
