F28E12x 是 C2000? 實時微控制器系列的成員，該系列是可擴展的超低延遲器件，專為提高電機驅動應用的效率而設計。

[實時控制子系統]基于 TI 的 32 位 C28x DSP 內核，該內核為從片上閃存或 SRAM 運行的定點代碼提供 160MHz 的信號處理性能。
*附件：f28e120sb.pdf

F28E12x 支持高達 128KB （64KW） 的閃存。還提供高達 16KB （8KW） 的片上 SRAM 來補充閃存。

高性能模擬模塊集成到 F28E12x 實時微控制器 （MCU） 中，并與處理和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。八個PWM通道支持控制各種功率級，從三相逆變器到功率因數校正和其他先進的多電平功率拓?fù)洹?/p>

通過各種行業標準通信端口（例如 SPI、SCI、I2C 和 UART）支持接口，并提供多種引腳復用選項以實現最佳信號放置。

特性

• 實時處理
  • 160MHz C28x 32 位 DSP CPU
  • 在實時信號鏈性能方面相當于基于 320MHz Arm Cortex-M7 的器件（參見展示 C2000?控制 MCU 優化信號鏈的實時基準應用說明）
  • 浮點單元 （FPU） 用于更精確的數學計算
• 片上存儲器
  • 高達 128KB （64KW） 的單組閃存（ECC 保護）
  • 16KB （8KW） RAM（奇偶校驗保護）
  • 安全
    • JTAGLOCK的
    • 零針引導
    • 雙區安全
• 時鐘和系統控制
  • 內部 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 晶體振蕩器或外部時鐘輸入
  • 窗口式看門狗定時器模塊
  • 時鐘檢測電路缺失
  • 雙時鐘比較器 （DCC）
• 3.3V I/O 設計
  • 內部 VREG 生成允許單電源設計
  • 欠壓復位 （BOR） 電路
• 系統外圍設備
  • 27 個可單獨編程的多路復用通用輸入/輸出 （GPIO） 引腳（8 個與模擬共享）
  • 模擬引腳上的 9 個數字輸入
  • 一個 2 通道直接內存訪問 （DMA） 控制器
  • 增強型外設中斷擴展 （ePIE）
  • 支持多種低功耗模式 （LPM）
  • 唯一識別 （UID） 號碼
• 通信外設
  • 一個集成電路間 （I2C） 接口
  • 一個高速 （20Mbps） 通用異步接收器/發射器 （UART）
  • 一個串行外設接口 （SPI） 端口
  • 兩個UART兼容串行通信接口（SCI）
• 模擬系統
  • 一個9.4MSPS、12位模數轉換器（ADC）
    • 多達 17 個外部通道（8 個與 GPIO 共享）
    • 每個ADC三個集成后處理模塊（PPB）
  • 三個窗口比較器 （CMPSS_LITE），具有 10 位有效基準 DAC
    • 數字毛刺濾波器
    • 引腳上有一個DAC輸出（CMP3_LITE_DACL）
  • 一個可編程增益放大器 （PGA）
    • Unity 獲得支持
    • 反相和同相增益模式支持
    • 帶 3 對 1 多路復用器的輸入
    • 可編程輸出濾波
• 增強的控制外設
  • 2 個 MCPWM 模塊，總共 8 個 PWM 通道（一個 6 通道 MCPWM 模塊和一個 2 通道模塊）
  • 一個增強型捕獲 （eCAP） 模塊
  • 一個增強型正交編碼器脈沖 （eQEP） 模塊，支持 CW/CCW 工作模式
• 用于軟件 AES 的 CMAC 密鑰（128 位）
• 選擇方案：
  • 48引腳薄型四通道扁平封裝（LQFP）[PT后綴]
  • 32引腳薄型四通道扁平封裝（LQFP）[VFC后綴]
  • 32引腳超薄四通道平板無引線（VQFN）[RHB后綴]
• 溫度選項：
  • 結 （TJ）：–40°C 至 125°C

參數

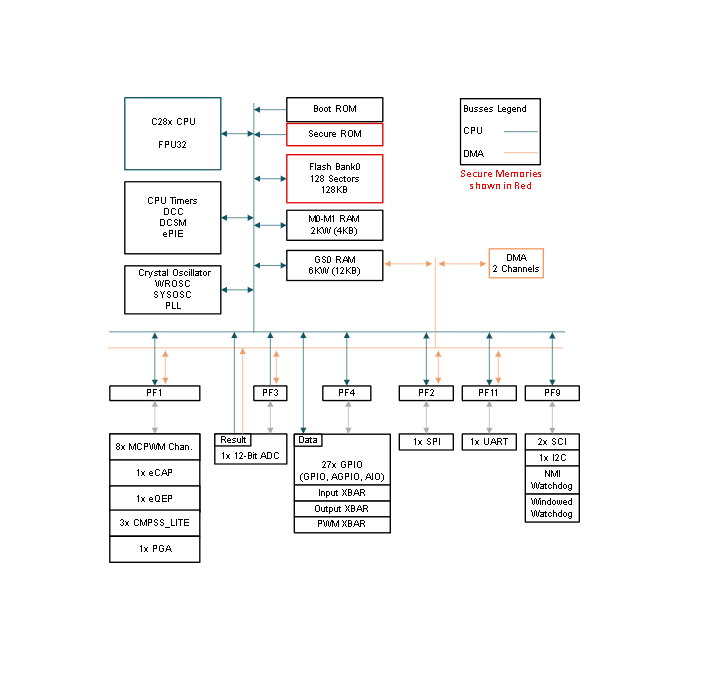

方框圖

?1. 核心特性?

• ?實時處理能力?：160MHz C28x 32位DSP核心，配備FPU浮點單元，實時性能等效于320MHz Arm Cortex-M7。
• ?存儲配置?：
  • 128KB（F28E120SC）/64KB（F28E120SB）ECC保護閃存
  • 16KB RAM（奇偶校驗保護）
• ?安全功能?：JTAGLOCK、零引腳啟動、雙區安全機制。
• ?通信接口?：支持I2C、UART（20Mbps）、SPI、2x SCI。
• ?模擬系統?：
  • 12位ADC（9.4MSPS，17通道）
  • 3個帶10位DAC的窗口比較器（CMPSS_LITE）
  • 可編程增益放大器（PGA）

?2. 應用場景?

• ?家電?：空調、洗衣機、無人機電調、吸塵器等。
• ?工業控制?：電機驅動（BLDC/步進電機）、伺服系統、太陽能優化器。
• ?電網基礎設施?：微型逆變器、快速關斷裝置。

?3. 封裝與溫度?

• ?封裝選項?：
  • 48引腳LQFP（PT）
  • 32引腳LQFP（VFC）或VQFN（RHB）
• ?工作溫度?：-40°C至125°C（F28E120SC）/105°C（F28E120SB）。

?4. 關鍵外設?

• ?PWM控制?：8通道MCPWM（支持高分辨率）。
• ?編碼器接口?：eQEP模塊（支持CW/CCW模式）。
• ?時鐘系統?：內部32MHz振蕩器（±1.2%精度）。
