前 言

為助力開發者高效開展創龍科技研發評估板的 Qt 應用開發，本文聚焦 Qt 工程編譯與 GPU 核心應用，詳解兩種編譯方式的配置與操作步驟，說明 Qt 程序在評估板的運行與自啟動方法，同時通過案例演示 GPU 圖形渲染功能，幫助開發者快速掌握相關技術要點，為評估板 Qt 應用開發與性能優化奠定基礎。

本文檔主要說明如何將已有Qt工程進行編譯，生成可在評估板上正常運行的ARM端Qt程序鏡像。

Qt開發環境主要包括Qt Creator工具、X86端Qt環境、ARM端Qt環境、交叉編譯工具鏈等。當用戶使用Qt Creator工具和X86端Qt環境編寫并編譯Qt工程后，生成的Qt程序鏡像僅可在X86端運行。必須使用適配評估板的ARM端Qt環境、交叉編譯工具鏈編譯Qt工程，生成的Qt程序鏡像方可在ARM端（即評估板）上正常運行。

LinuxSDK開發包中已提供適配評估板的ARM端Qt環境(Qt-5.15.8)，請先參考Debian系統使用手冊安裝、編譯LinuxSDK，構建適配評估板的交叉編譯工具鏈和qmake工具。可基于命令行或Qt Creator工具對已有Qt工程進行編譯，生成ARM端Qt程序鏡像。

創龍科技提供的Qt工程位于產品資料“4-軟件資料Demoqt-demos”目錄下，其中src目錄下包含Qt工程源碼，bin目錄下包含ARM端Qt程序鏡像。請將整個qt-demos文件夾拷貝至Ubuntu工作目錄下，如下圖所示。

圖 1

本文檔以image_display工程為例進行演示，此工程的功能是通過顯示屏在Qt界面上顯示圖片內容，并可實現豎屏顯示功能。

基于命令行編譯Qt工程

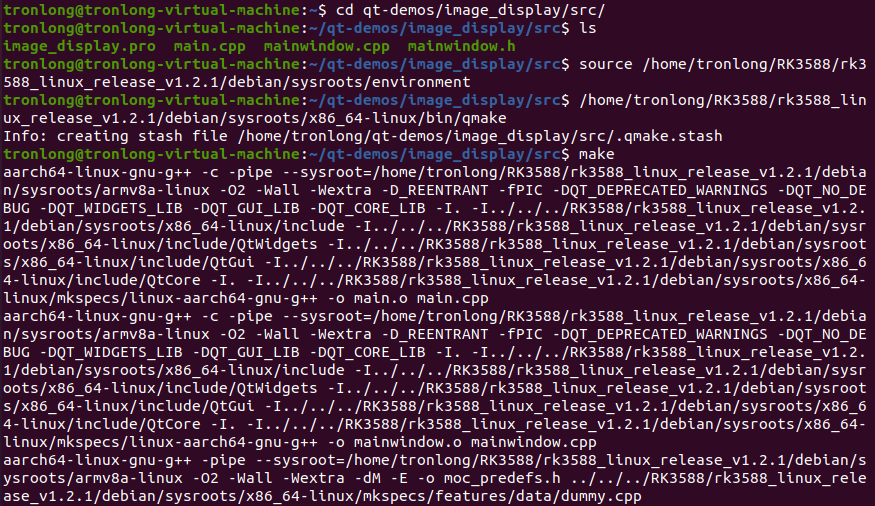

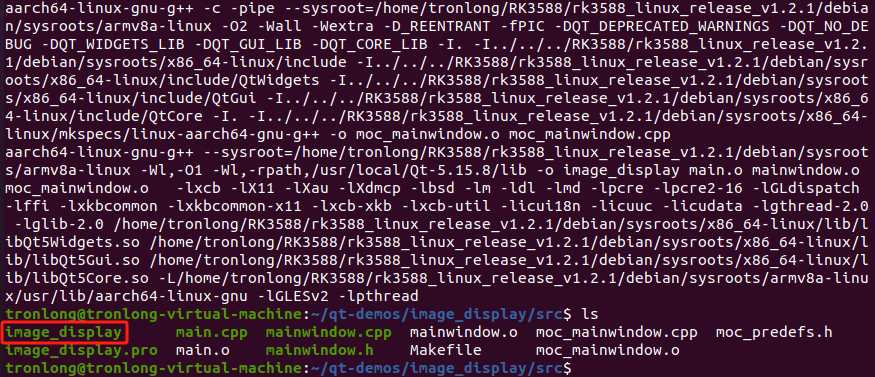

進入image_display工程源碼目錄，配置交叉編譯工具鏈環境變量，執行qmake命令生成Makefile文件，再執行make命令編譯生成可在評估板上正常運行的ARM端Qt程序鏡像，如下圖所示。

Host# cdqt-demos/image_display/src/

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/x86_64-linux/bin/qmake

Host# make

圖 2

圖 3

基于QtCreator工具編譯Qt工程

請先自行下載、安裝Qt Creator工具至Ubuntu，執行如下命令啟動Qt Creator（本次操作使用Qt Creator版本為4.11.0）。

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# qtcreator

圖 4

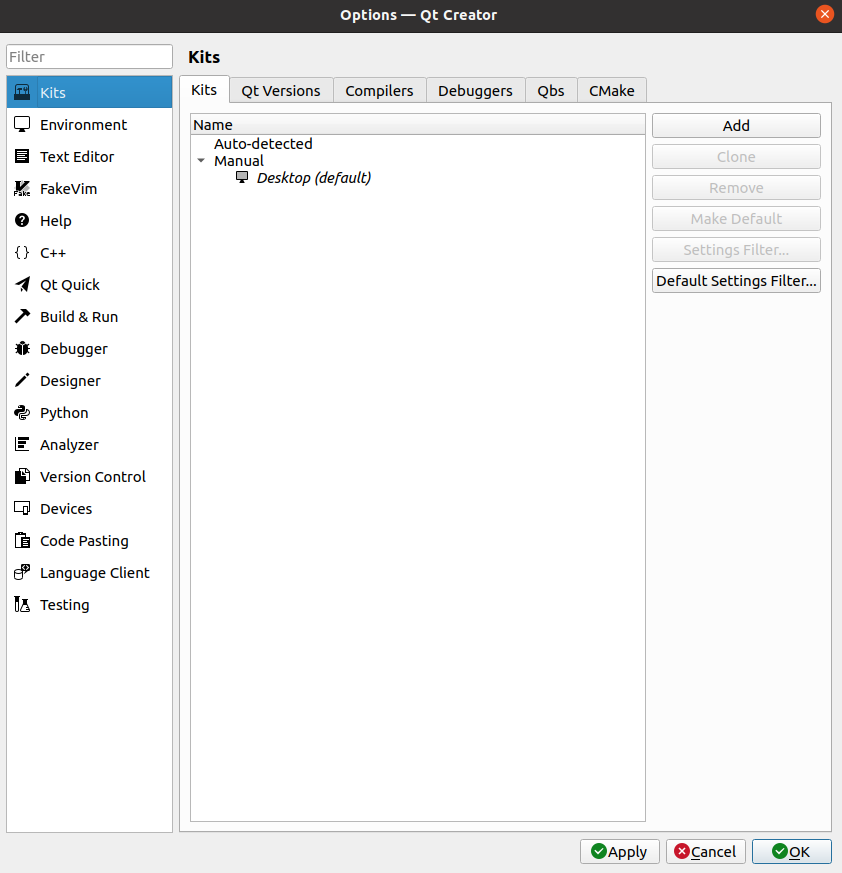

啟動Qt Creator工具后，點擊菜單欄"Tools->Options…"。

圖 5

圖 6

配置交叉編譯工具鏈

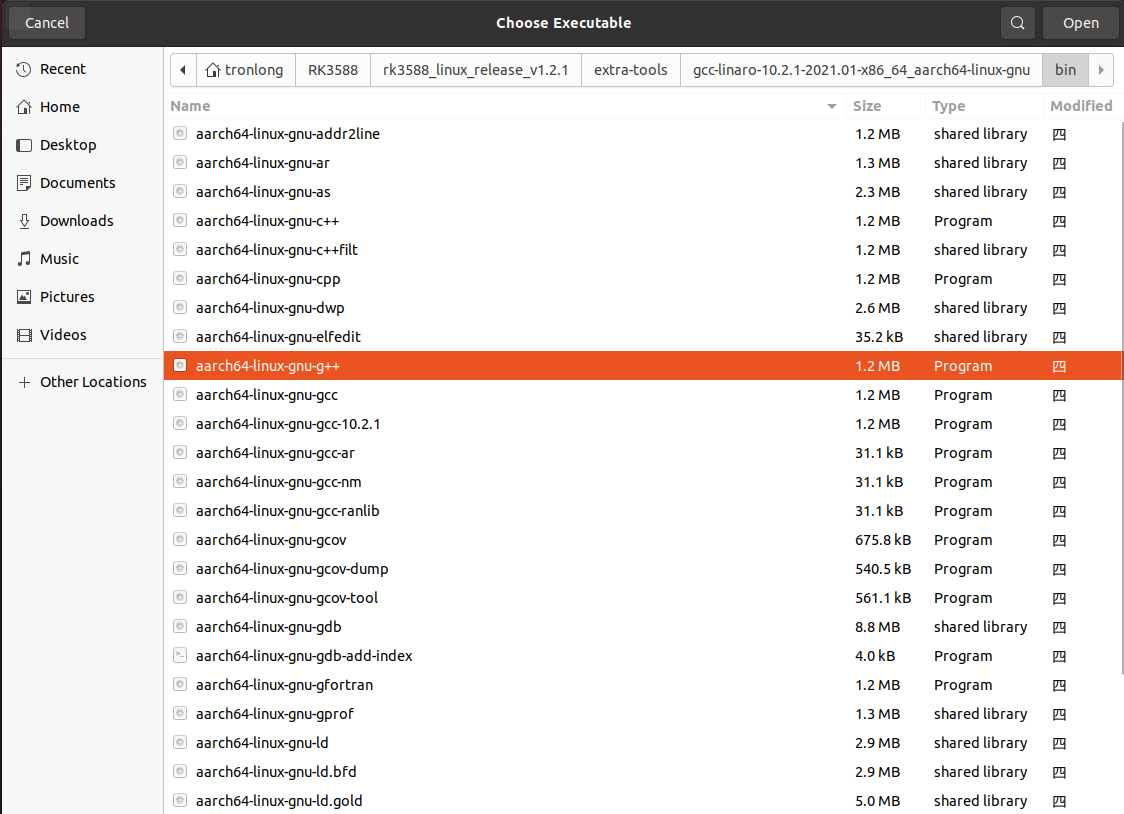

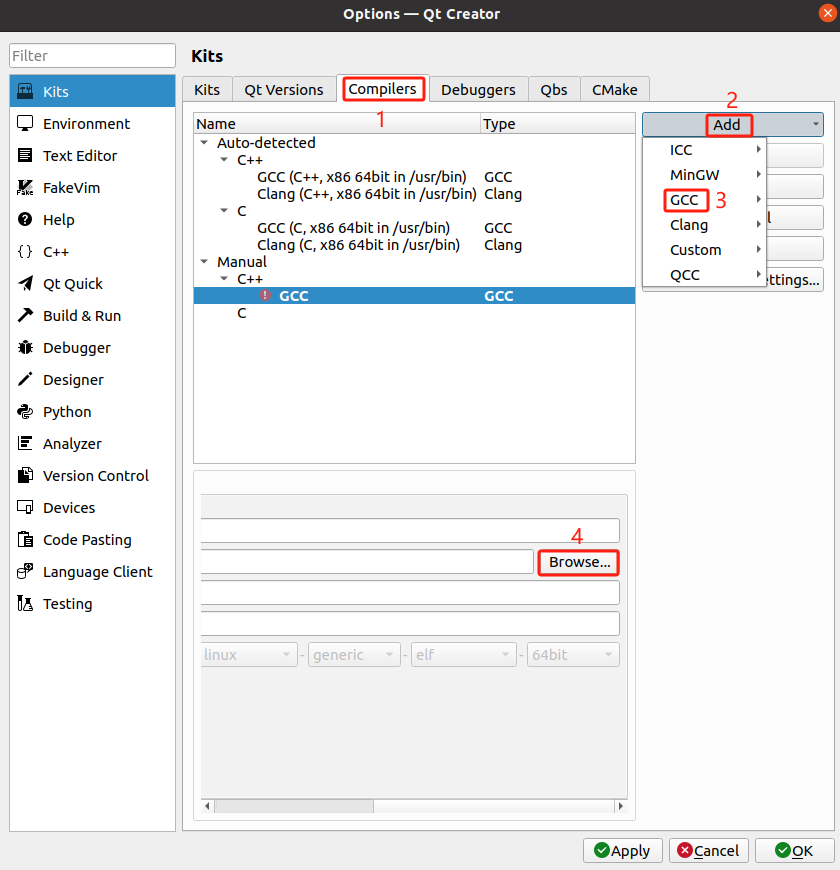

點擊"Compilers->Add->GCC->C++ ->Browse…"，選擇平臺交叉編譯工具鏈中的aarch64-linux-gnu-g++，然后點擊Open確認。具體路徑為：

/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-g+

圖 7

圖 8

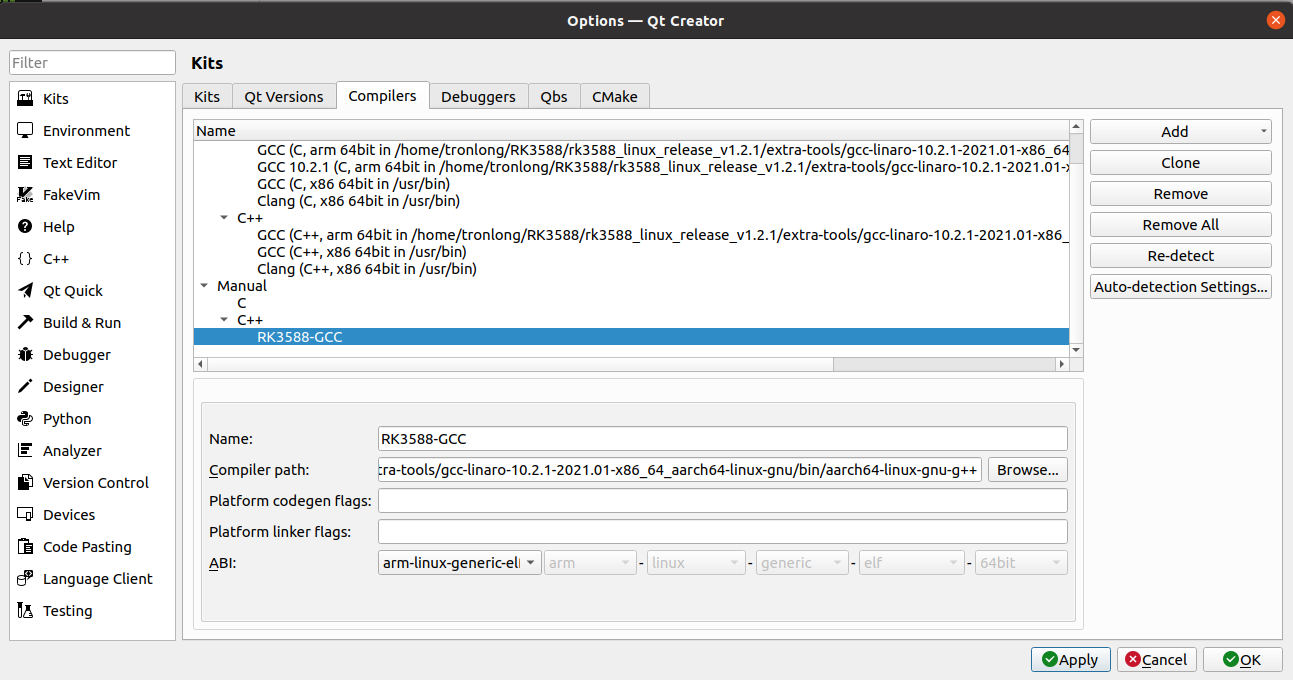

選擇后，Name修改為"RK3588-GCC"，ABI選擇"arm-linux-generic-elf-64bit"，再點擊Apply，如下圖所示。

圖 9

配置Qt Versions

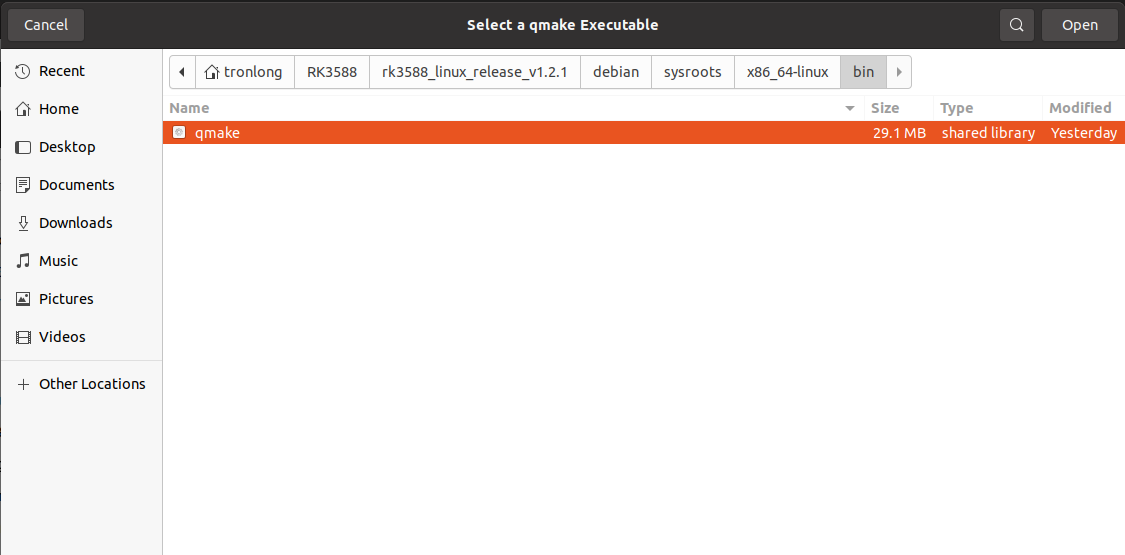

點擊"Qt Versions->Add"，選擇平臺qmake，然后點擊Open確認。具體路徑為：

/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/x86_64-linux/bin/qmake

圖 10

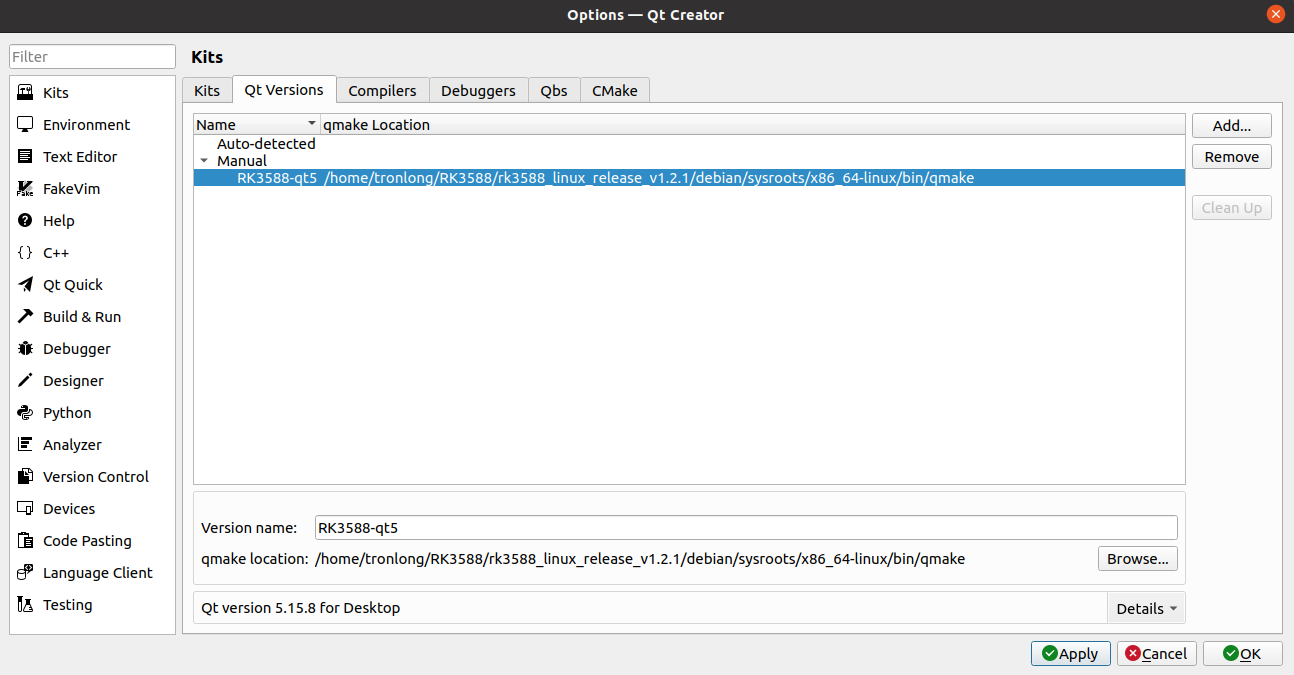

選擇后，Version name修改為"RK3588-qt5"再點擊Apply，如下圖所示。

圖 11

配置Kits

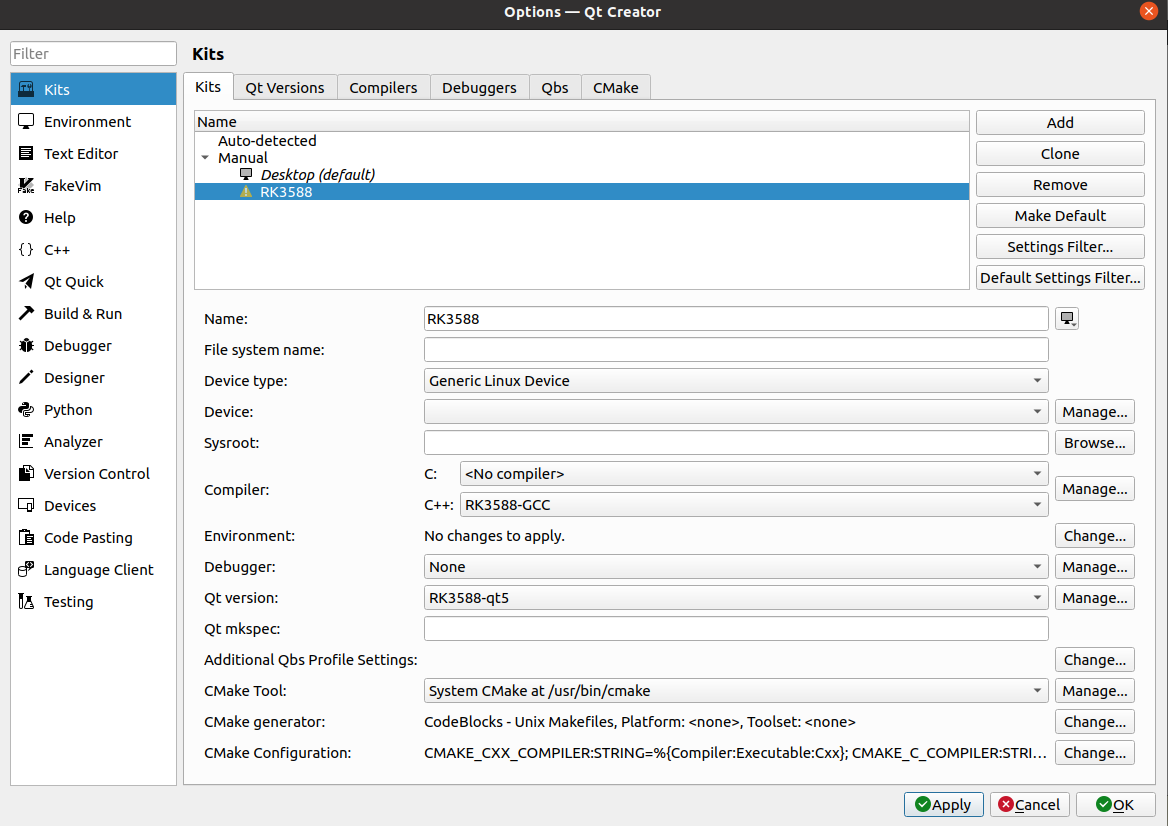

請參照下圖配置Kits各選項。點擊"Kits ->Add"，將Name修改為RK3588"，Device type選擇"Generic Linux Device"，Compiler的C++選擇"RK3588-GCC"，Debugger選擇"None"，Qtversion選擇"RK3588-qt5"，點擊Apply，然后點擊OK完成配置。

圖 12

編譯Qt工程

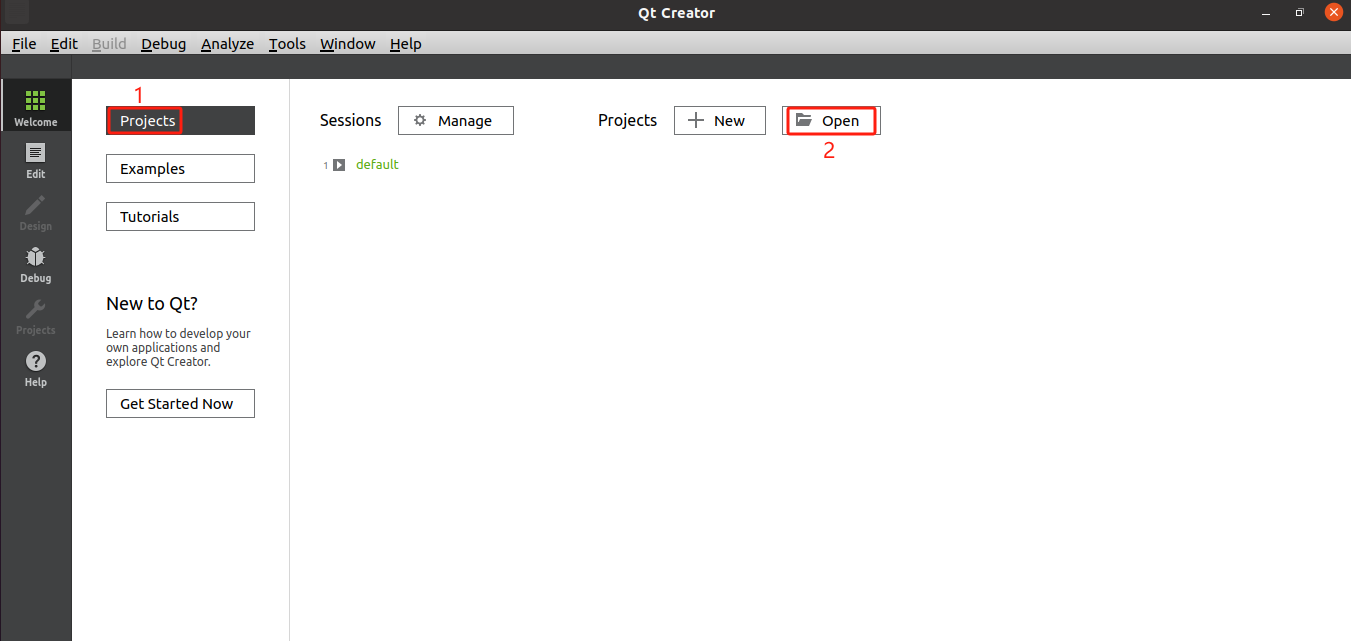

點擊"Projects ->Open"。

圖 13

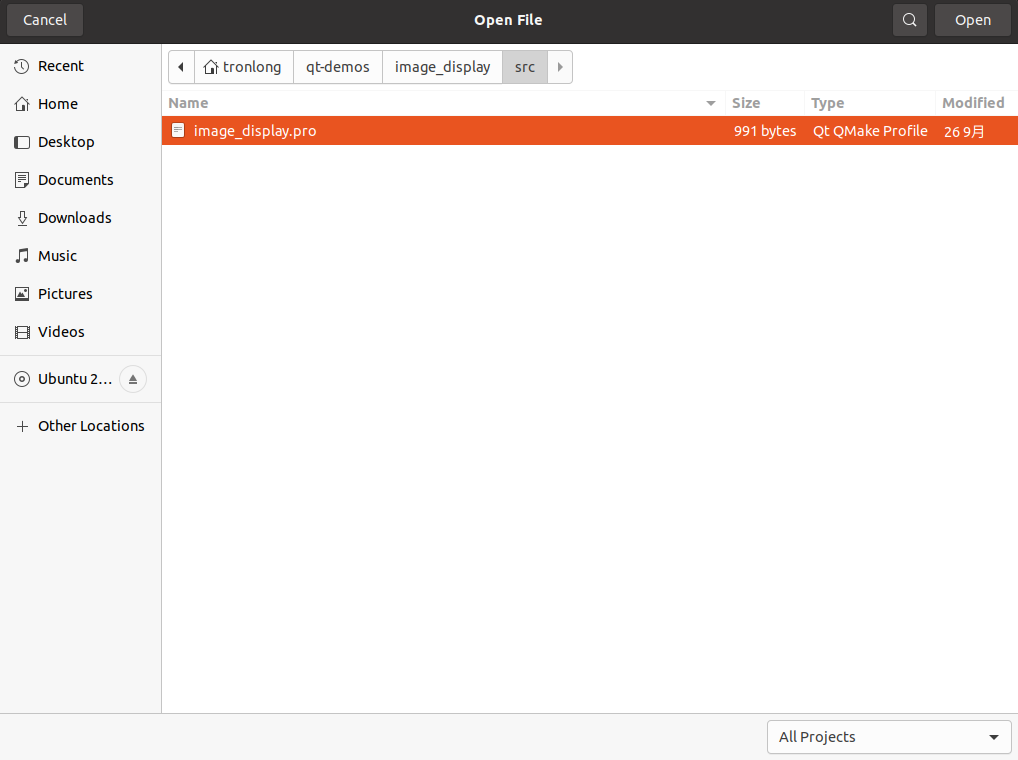

選中Qt工程源碼目錄中.pro文件，點擊Open。

圖 14

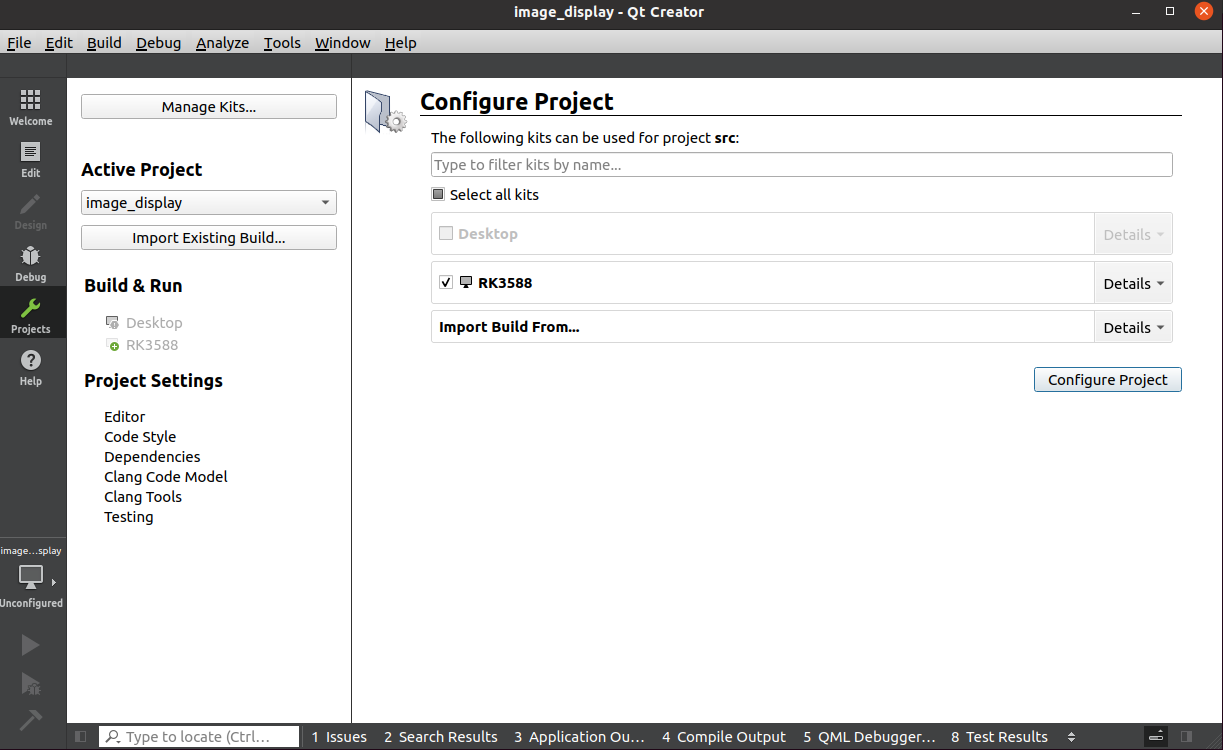

勾選RK3588平臺Kits，點擊"Configure Project"進行工程配置，如下圖所示。

圖 15

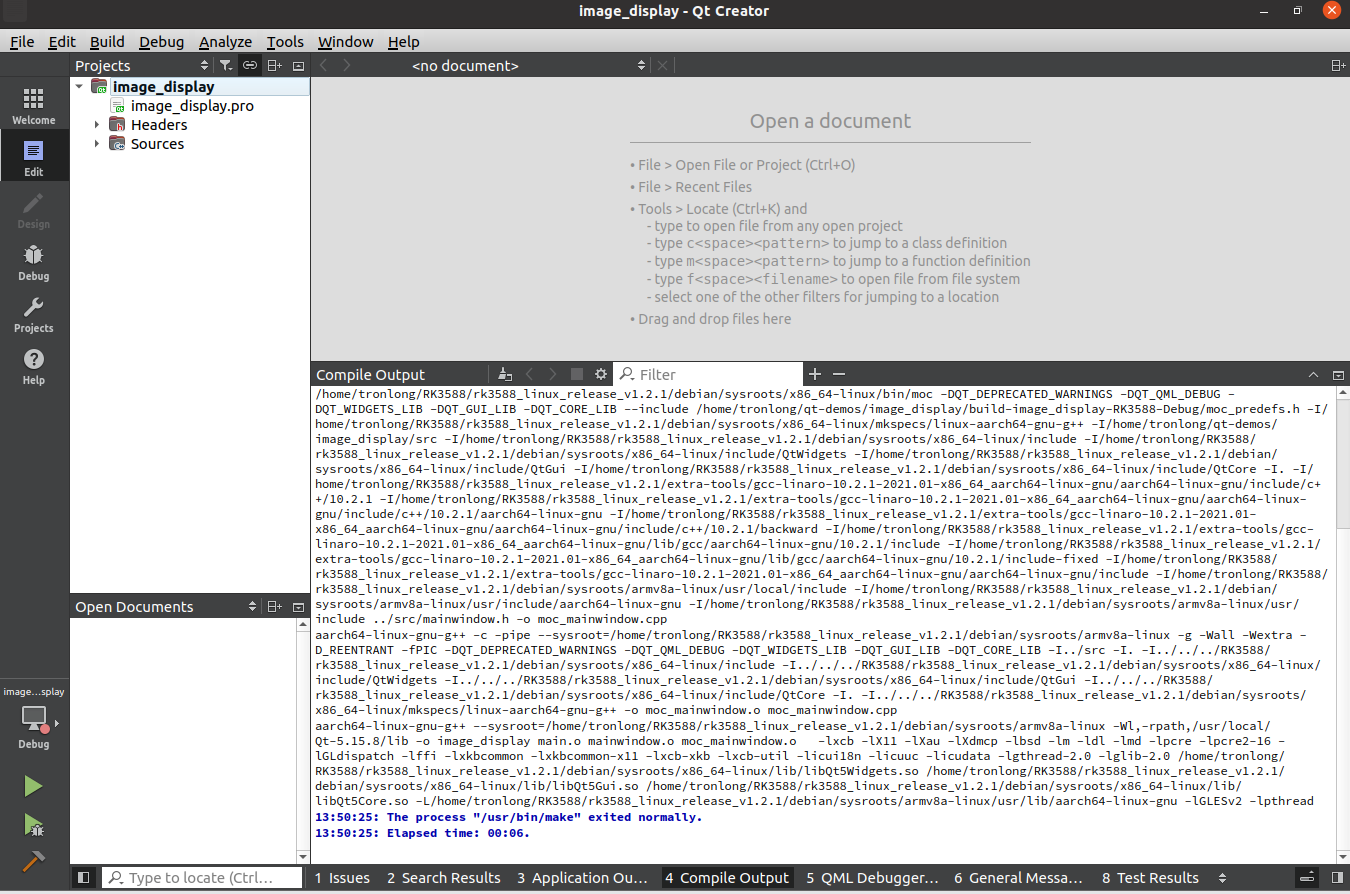

右擊Qt工程，點擊Build進行Qt工程編譯。

圖 16

圖 17

編譯完成后，將生成可在評估板上運行的ARM端Qt程序鏡像，如下圖所示。

圖 18

在評估板上運行Qt程序

評估板默認支持HDMI顯示，請通過HDMI線將HDMI顯示屏與評估板HDMI OUT接口連接。如需全屏顯示，請將鼠標與評估板USB2.0 HOST雙層任一接口連接，點擊窗口欄放大即可。

評估板上電啟動，進入評估板文件系統，將ARM端Qt程序鏡像拷貝至評估板文件系統任意目錄下，同時將image_display工程bin目錄下文件名為test.jpg的JPG格式圖片拷貝至相同路徑。請在Qt程序鏡像所在路徑下執行如下命令。

（1）查看程序運行參數。

Target# ./image_display

參數解釋

imagepath：圖片路徑。

rotation：該參數為1，則豎屏顯示。

圖 19

（2）橫屏顯示圖片。

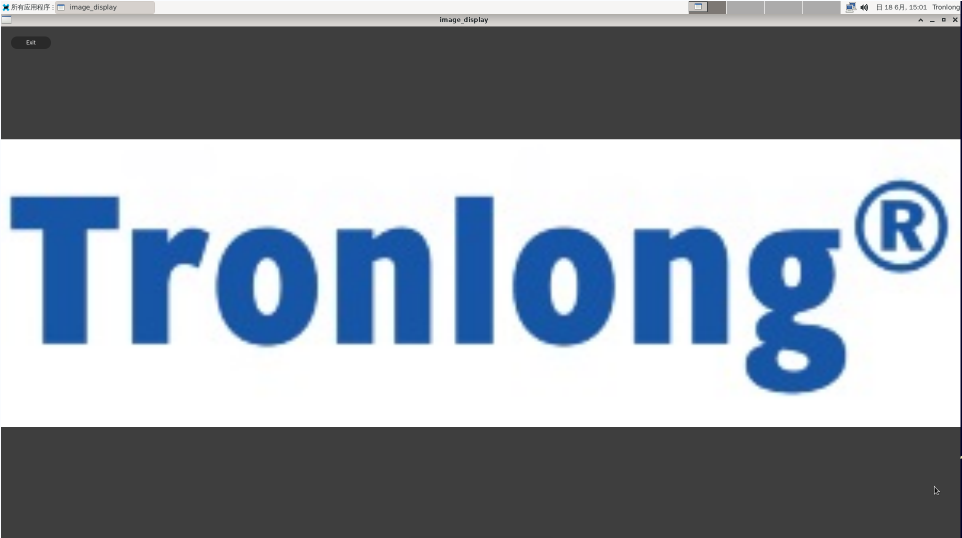

執行如下命令，顯示屏將顯示如下圖像，按"Ctrl + C"退出程序。

Target# ./image_display ./test.jpg

圖 20

圖 21

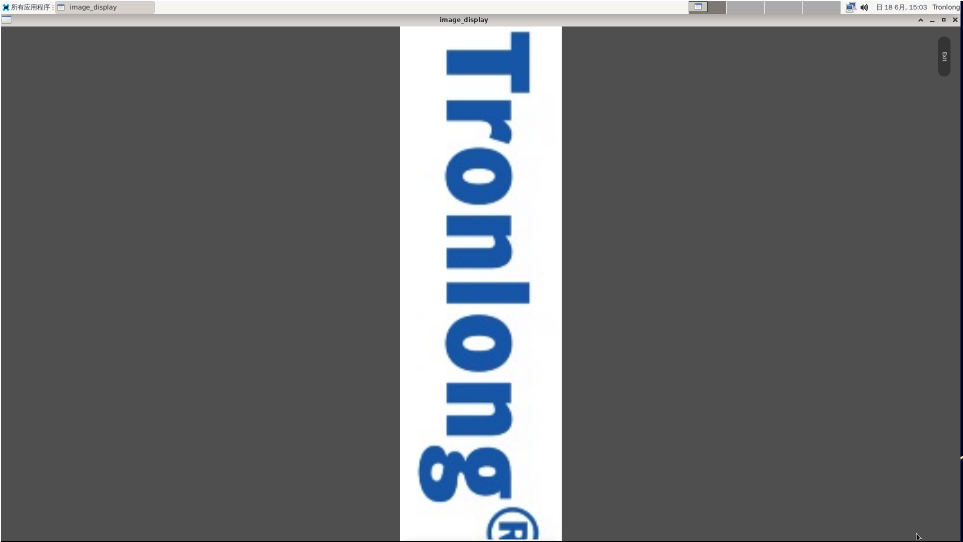

（3）豎屏顯示圖片。

執行如下命令，顯示屏將顯示如下圖像，按"Ctrl + C"退出程序。

Target# ./image_display test.jpg 1

圖 22

圖 23

Qt程序自啟動說明

本章節以led_control案例為例，演示Qt程序自啟動功能。led_control案例功能是通過顯示屏在Qt界面上顯示LED控制按鈕，用于控制LED亮滅。

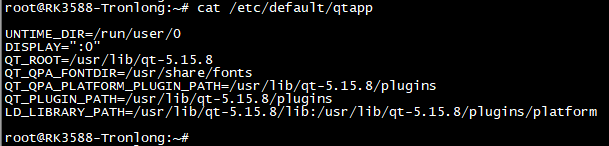

將案例bin目錄下可執行程序拷貝至評估板文件系統"/root/"目錄下。進入評估板文件系統執行如下命令，在"/etc/default/"目錄下新建qtapp文件，并添加如下內容設置Qt程序運行依賴環境變量。

Target# vi /etc/default/qtapp

圖 24

圖 25

UNTIME_DIR=/run/user/0

DISPLAY=":0"

QT_ROOT=/usr/lib/qt-5.15.8

QT_QPA_FONTDIR=/usr/share/fonts

QT_QPA_PLATFORM_PLUGIN_PATH=/usr/lib/qt-5.15.8/plugins

QT_PLUGIN_PATH=/usr/lib/qt-5.15.8/plugins

LD_LIBRARY_PATH=/usr/lib/qt-5.15.8/lib:/usr/lib/qt-5.15.8/plugins/platform

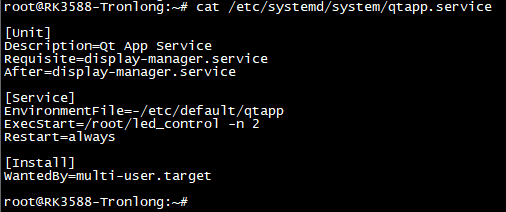

執行如下命令，在"/etc/systemd/system/"目錄下新建qtapp.service文件，并添加如下內容設置Qt程序自啟動服務依賴關系以及Qt程序的路徑。

Target# vi/etc/systemd/system/qtapp.service

圖 26

圖 27

[Unit]

Description=Qt App Service

Requisite=display-manager.service

After=display-manager.service

[Service]

EnvironmentFile=-/etc/default/qtapp

ExecStart=/root/led_control -n 2

Restart=always

[Install]

WantedBy=multi-user.target

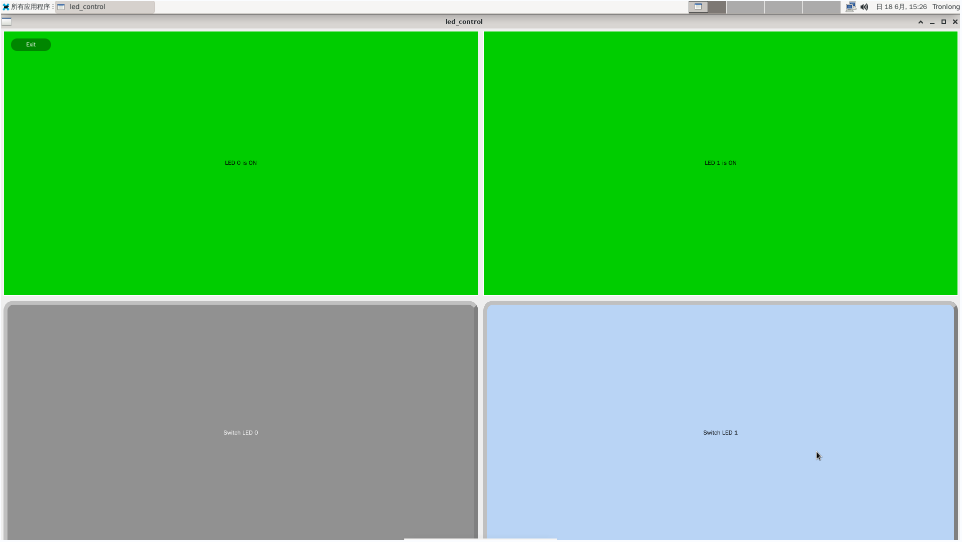

執行如下命令使能qtapp.service，然后執行reboot命令重啟系統，即可從HDMI顯示屏看到Qt程序自啟動成功。

Target# systemctl enable qtapp

Target# reboot

圖 28

圖 29

如需禁止Qt程序自啟動，請執行如下命令。

Target# systemctl disable qtapp

圖 30

GPU核心使用演示案例

本章節通過textures案例，演示基于Qt + OpenGL調用GPU核心進行圖形渲染。

案例說明

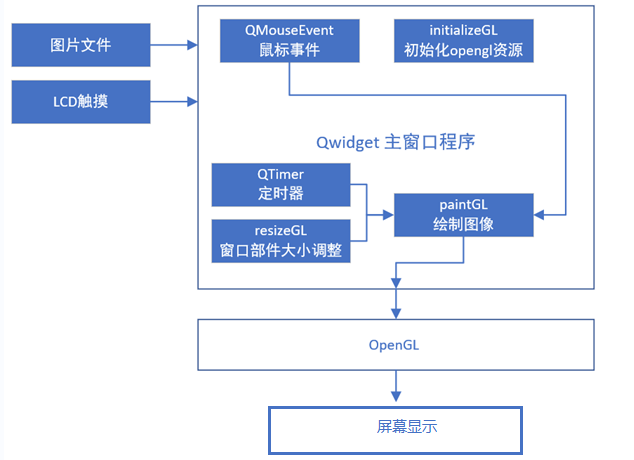

本案例使用Qt提供的OpenGL模塊，該模塊是對OpenGL原生API進一步的封裝并支持GUI編程，使得在Qt應用程序中使用OpenGL變的更加容易。

Qt程序在調用OpenGL模塊的API時，會調用官方提供的OpenGL庫，該庫通過底層驅動調用GPU資源來進行圖像的渲染。

圖 31

案例測試

評估板默認支持HDMI顯示，請將HDMI顯示器與評估板HDMIOUT接口連接，同時將鼠標與評估板USB2.0 HOST雙層任一接口連接。

評估板上電啟動，將textures案例的ARM端Qt程序鏡像拷貝至評估板文件系統。并執行如下命令運行Qt程序。

Target# ./textures

圖 32

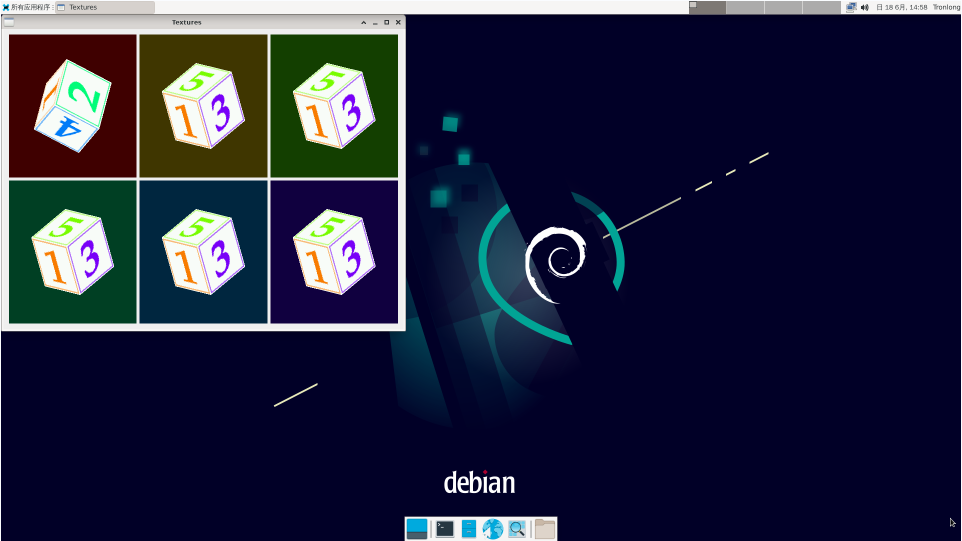

Qt程序運行后，顯示界面如下，使用鼠標點擊任意一個骰子，被選中的骰子將自動進行旋轉。

圖 33

關鍵代碼

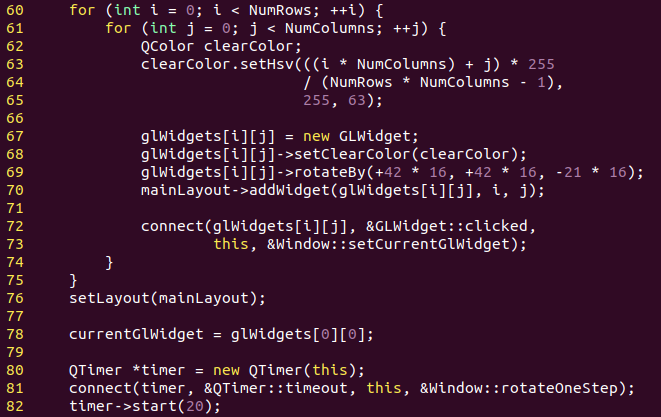

（1）初始化主窗口，創建6個Qopenglwidget，并開啟定時器。

圖 34?window.cpp

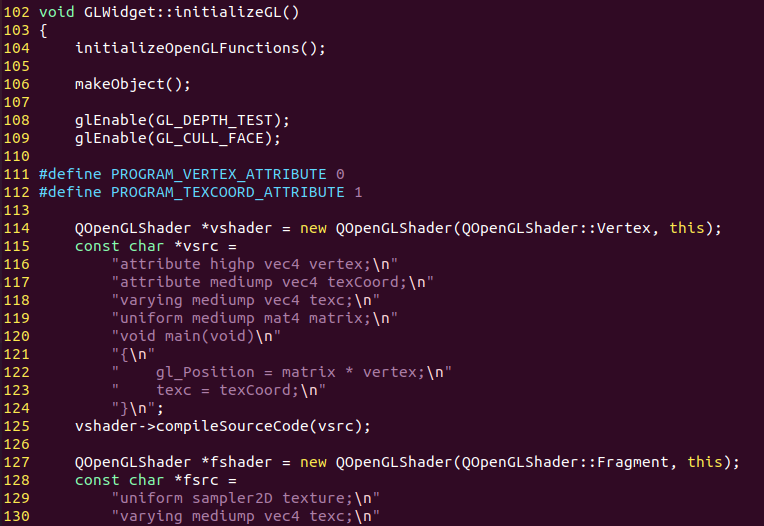

（2）初始化OpenGL資源。

圖 35?glwidget.cpp

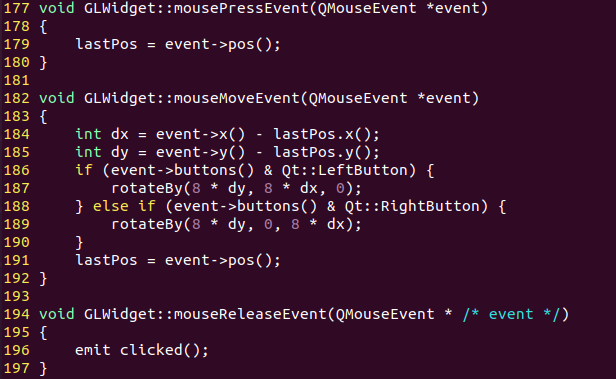

（3）處理QMouseEvent事件。

圖 36?glwidget.cpp

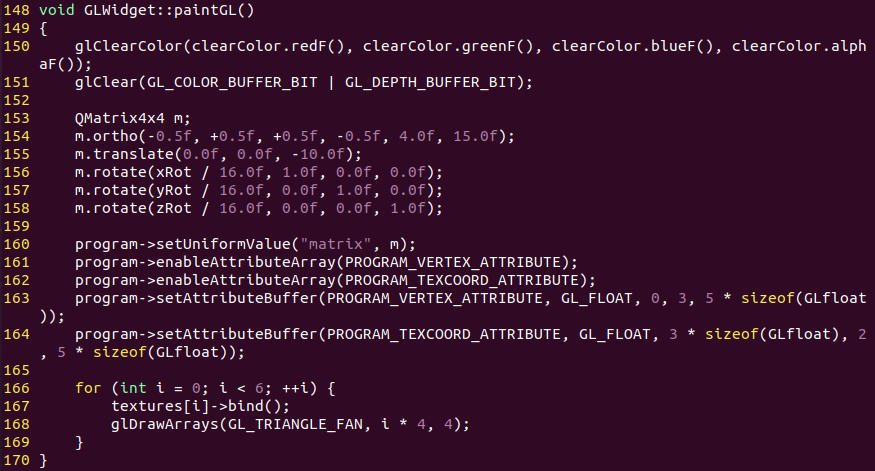

（4）使用OpenGL進行繪制。

圖 37?glwidget.cpp

（5）OpenGL部件大小調整時，觸發resizeGL事件。

圖 38?glwidget.cpp
