如果用戶開發板是基于Agilex 3、Agilex 5等高階器件，則需要安裝高版本的Quartus軟件比如Quartus Prime Pro 25.1版本，這個版本在安裝包和license獲?。赓M）等方面跟以往的Quartus軟件略有不同，本文將一步步演示該版本的軟件安裝、工程創建和仿真驗證。

一 安裝Quartus 軟件

進入Altera官網選擇Quartus Prime Pro 25.1版本：

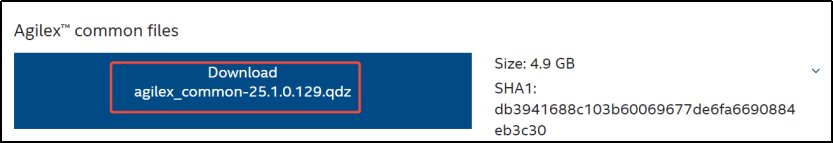

然后點擊Individual Files，選擇Quartus Prime Pro Edition Part 1&Part2、 Ashling RiscFree IDE Altera（如果創建Nios V 工程則需要該文件包） 、 QuestaSetup-25.1.0.129-windows.exe、Agilex 3 器件支持包（如果是Agilex5的板子則下載Agilex 5 器件支持包）、Agilex common 文件共6個文件并下載：

所有文件都下載完以后，雙擊QuartusProSetup-25.1.0.129-windows.exe文件進行安裝。安裝的過程中會默認選擇一起安裝Ashling RiscFree IDE和Agilex3器件包以及Questa等，建議安裝的過程中所有默認設置都保留（除了安裝路徑自己選擇外）。USB Blaster III驅動程序將在軟件安裝結束時安裝如下圖所示：

重要提示：Altera Agilex 5、Agilex 3的開發人員能夠免費訪問Intel Quartus Pro Edition軟件-無需額外購買許可證，從而充分利用Quartus Pro的設計和編譯功能。有關如何獲得免費許可證的詳細信息，請參閱英特爾的官方指南：Acquiring Free No-Cost Licenses for Intel Agilex 5 Devices或者直接參考以下步驟：雙擊電腦桌面Quartus Prime Pro 25.1 的圖標打開Quartus， 點擊菜單Tools——License Setup, 然后點擊 Get no-cost licenses， 將如下復選框全部選上：

這時會提示仿真器Questa的license文件位置，并提醒用戶去設置環境變量：

打開電腦的環境變量設置窗口，如點擊 系統信息——高級系統設置——環境變量——新建，變量名填入LM_LICENSE_FILE， 變量值填入Questa license文件quartus2_lic.dat的路徑：

返回到Quartus軟件界面，最后點擊OK關閉掉該License Setup窗口。

二 創建工程

本文將演示一個簡單全加器的工程設計。

1. 雙擊桌面的Quartus圖標打開Quartus工具。

2. 點擊File——New Project Wizard...——Next，然后指定工程路徑，編輯工程名稱。

3. 點擊Next，器件選擇A3CZ135BB18AE7S（這個器件正好是DE23-Lite開發板上對應的FPGA device）：

4. 繼續點擊Next，然后點擊Finish關閉窗口。

5. 點擊File——New，選擇Verilog HDL File，點擊OK來創建top文件。將如下代碼拷貝到新建的文件，并保存為full_adder.v：

module full_adder(
inputa,
inputb,
inputcin,
 outputsum,
 output cout
);


assignsum= a ^ b ^ cin;       //將a、b、cin進行與或運算，賦值給sum


assign cout= (a & b) | ((a^b) & cin); //將a、b、cin進行組合邏輯運算，賦值給cout


endmodule

6. 點擊File——New，選擇Verilog HDL File，點擊OK來創建tb文件。將如下代碼拷貝到新建的文件，并保存為full_adder_tb.v：

`timescale1ns /1ns        //設定時間單位和時間精度，時延單位為1ns，時延精度為1ns
module full_adder_tb;       //待測試的加法器模塊
 reg a,b,cin;          //數據輸入
 wire sum,cout;         //輸出信號
 parameter DELAY=50;       //設置延遲參數為50


full_adderu_full_adder(     //例化被測試模塊
  a,
  b,
cin,
  sum,
cout
 );


 initial        //使用initial過程快定義激勵信號波形
  begin        //使用begin-end控制語句
   a =1'b0; b = 1'b0; cin =1'b0;    //初始化輸入，被加數a被賦值為0,加數b被賦值為0,進位輸入c被賦值為0，此時加和sum和進位輸出cout都應該為0
  #DELAYa = 1'b1; b =1'b0; cin = 1'b0;//在50ns時，被加數a被賦值為1，加數b被賦值為0,進位輸入c被賦值為0，此時加和sum應該為1，進位輸出cout應該為0
  #DELAY a = 1'b0; b = 1'b1; cin = 1'b1; //在100ns時，被加數a被賦值為0，加數b被賦值為1,進位輸入c被賦值為1，此時加和sum應該為0，進位輸出cout應該為1
  #DELAY a = 1'b1; b = 1'b1; cin = 1'b0; //在150ns時，被加數a被賦值為1，加數b被賦值為1,進位輸入c被賦值為0，此時加和sum應該為0，進位輸出cout應該為1
  #DELAY a = 1'b1; b = 1'b1; cin = 1'b1; //在200ns時，被加數a被賦值為1，加數b被賦值為1,進位輸入c被賦值為1，此時加和sum應該為1，進位輸出cout應該為1
  #DELAY $stop;             //在250ns時，執行$stop系統任務，停止仿真
 end


 initial    $monitor($time,,,"a=%b,b=%b,cin=%b,sum=%b,cout=%b",a,b,cin,sum,cout);//執行monitor系統任務，設置顯示結果的格式


endmodule

三 Questa 仿真

首先確保Questa 的license已經獲取（參考第一部分license獲取內容）：

并且環境變量已經設置好了（參考第一部分license獲取內容）：

打開Quartus Tools-->Options，在EDA Tool Options里設置Questa工具路徑，如下圖所示。

點擊Assignment——Settings...——EDA Tool Settings去指定仿真工具，指定仿真文件：

最后點擊Apply 和OK關閉當前窗口：

設置好后點擊Quartus Tools-->Run Simulation Tool-->RTL Simulation即可運行仿真（這個過程會自動對工程進行分析和綜合的操作）。

注： 若在運行RTL Simulation時沒有Questa 軟件出現，可能是license文件的環境變量沒有設置，或者是設置了環境變量但沒有重啟Quartus軟件讓變量生效。
