前段時間，因?yàn)槲抑霸谀称脚_(tái)上分享了一篇關于“半導體碳化硅（SiC）同質外延層厚度無損紅外反射光譜法的分析詳解；”的文章而被很多同行或是有興趣的朋友所關注，所以，本章節就“三代半碳化硅（SiC）同質外延層厚度無損檢測技術”再度跟大家聊一聊。

大家都知道：近年來，5G通信、新能源汽車、光伏行業推動了第三代半導體材料碳化硅（SiC）技術的快速發展。相較于成熟的硅（Si）材料，SiC具有禁帶寬、擊穿電場高、電子飽和遷移率高、熱導率高等優良的物理化學特性，是制備高溫、高壓、高頻、大功率器件的理想材料，如電力轉換器、光伏逆變器、射頻放大器、濾波器等。

而SiC功率器件往往需要通過在SiC 襯底上生成所需的薄膜材料形成外延片，從而更易于獲得完美可控的晶體結構，更利于材料的應用開發。隨著外延生長技術的進步，SiC外延層厚度也從幾μm發展到上百μm，也從同質外延發展為異質等多種晶體。

對外延片品質影響最大的是外延層的厚度以及電阻率的均勻性,因此在實際生產中對延片的厚度進行測量是很重要的一環。

一、碳化硅（SiC）外延厚度測定原理

在硅同質/異質外延生產中，紅外傅立葉變換光譜技術（FTIR）是測試硅外延層厚度一種非常成熟的方法，具有準確、快速、無損等優勢，非常適合工業化使用。因此在碳化硅外延厚度測定上也得到了推廣應用，已形成了《GB/T 42905-2023碳化硅外延層厚度的測試 紅外反射法》標準。

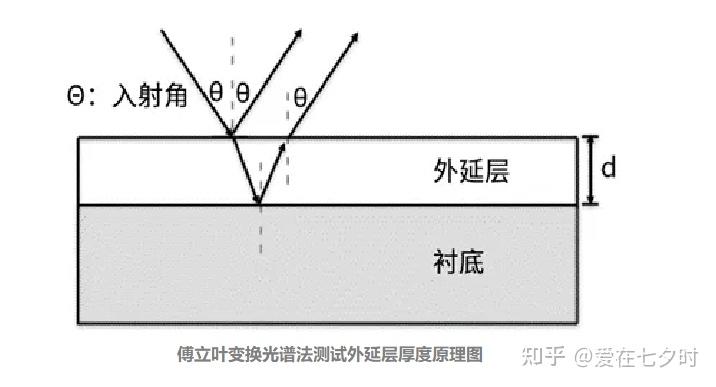

儀器測試原理：襯底與外延層因摻雜濃度不同而導致的不同折射率，紅外光入射到外延層后，一部分從襯底表面反射回來，一部分從外延層表面反射出來，這兩束光在一定條件下會產生干涉條紋，根據干涉條紋的數量、折射率以及紅外光入射角可以計算出外延層的厚度d（原理示意圖如下）：

通常的計算公式如下：

式中，d表示厚度，單位μm；M表示不同波數間的峰個數；n表示鍍膜材料折射率；θ表示入射角；，1/λ2 、1/λ1 表示波數。

采用FTIR配合顯微分析技術，可避免損傷晶圓，實現SiC外延層厚度的測試。

二、碳化硅（SiC）外延厚度測試方法

當前，因?yàn)橹袊?guó)半導體行業技術經驗積累比較薄弱，而碳化硅（SiC）外延工藝技術要攻克的難點又比較多，所以如我在之前分享的文章中講到的一樣，目前外延層厚度測試方法有：掃描電鏡SEM法，可以通過晶界獲得比較準確的厚度結果，但是對樣品有一定的破壞性或需要切片后通過測試橫截面，對于批量生產的外延企業來講不是很友好；

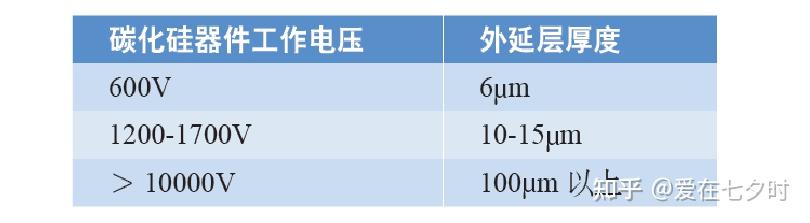

另外此方法還僅限于在同質外延工藝上，因?yàn)橥|(zhì)外延由于晶型相同只是載流子濃度不同，晶界的區分上也有難度。光學方法，可實現非接觸無損檢測，而且可以測試整片外延晶圓片。比較常見的有基于規則干涉條紋的Fabry-Perot干涉結合經驗公式算法，如紫外可見反射光譜法，紅外反射光譜法，基于規則周期性干涉條紋及經驗公式 d=1/(n*Δ?)1方法，有一定的局限性，受折射率取值及頻率選取范圍影響較大；以及基于物理模型的擬合計算方法，如橢圓偏振儀，而橢圓偏振儀一般采用的光波波長是紫外到近紅外波段，比較適合測試較薄的幾十納米到幾百納米尺度厚的外延/膜層厚度。功率器件根據器件工作電壓，外延層厚度基本都在微米量級，工作電壓越高外延層厚度越厚，而紅外光波長1-20微米，剛好跟微米尺度厚度的寬禁帶化合物半導體外延層厚度相當，可以在此波段獲得外延層的光學特征。

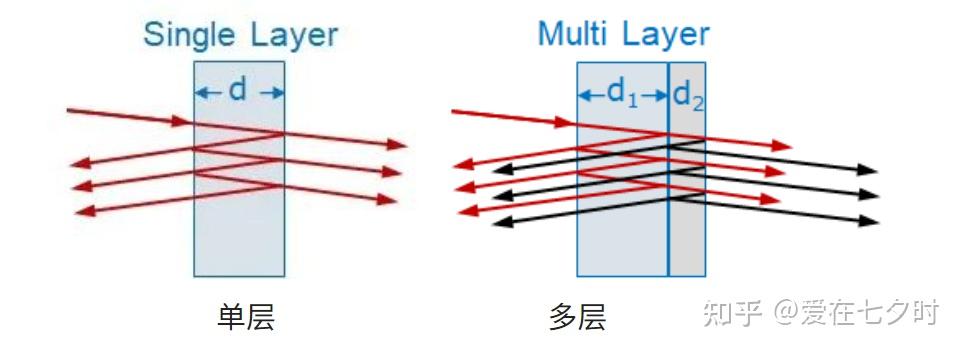

而講到的：利用紅外反射光譜法可測量半導體外延層厚度，無論硅基還是化合物半導體，且測量精度極高。此方法是基于紅外光在層狀結構中產生的光干涉效應的分析，結合基礎的物理自洽擬合模型，充分利用所測得的寬范圍外延層譜學特征，利用介電函數對于不同摻雜濃度、不同波段折射率參數、阻尼很難準確確定的情況下，無需考慮折射率取值及波段范圍，利用擬合方式對所測得的全譜譜學特征進行數學擬合給出準確的外延層厚度值。不僅可用于單層外延層層厚分析，更重要的還可以用于復雜多層結構外延層層厚分析。

當然，上面講到的擬合方式及擬合算法，我們也要考慮到相關的一些重要參數：

1、襯底和外延層的載流子濃度（對應樣品摻雜濃度和譜圖中的等離子邊）；

2、阻尼（對應樣品每個波長下對應的折射率和譜圖中干涉條紋的衰減行為）；

3、襯底和外延層的電學性質（如：偏金屬性、偏半導體性、或偏絕緣性等）；

4、外延層層數（每一層中的上述參數均單獨考慮）；

5、外延層厚度（每一層）；

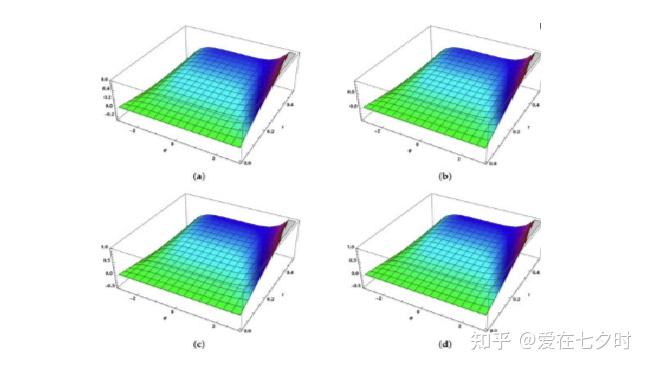

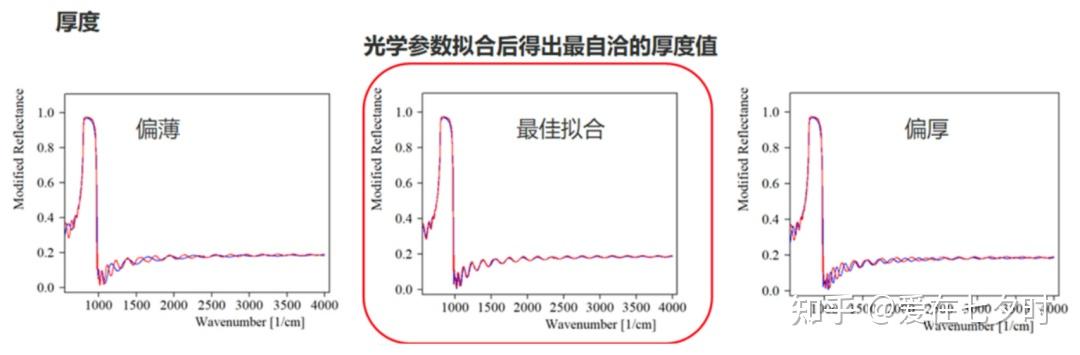

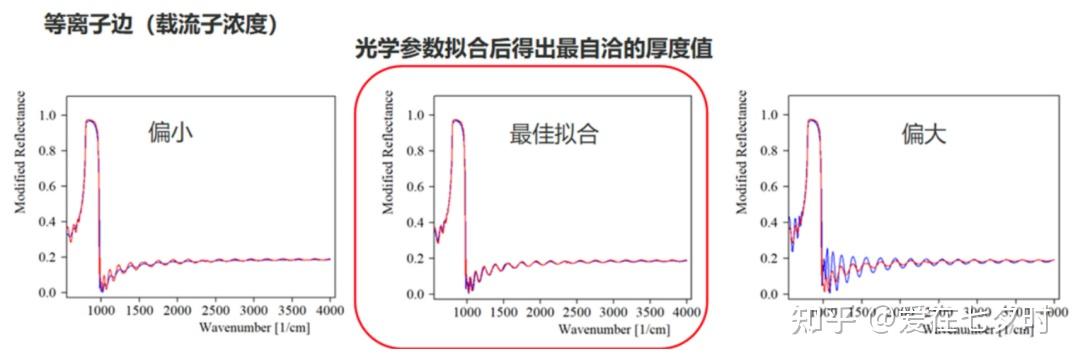

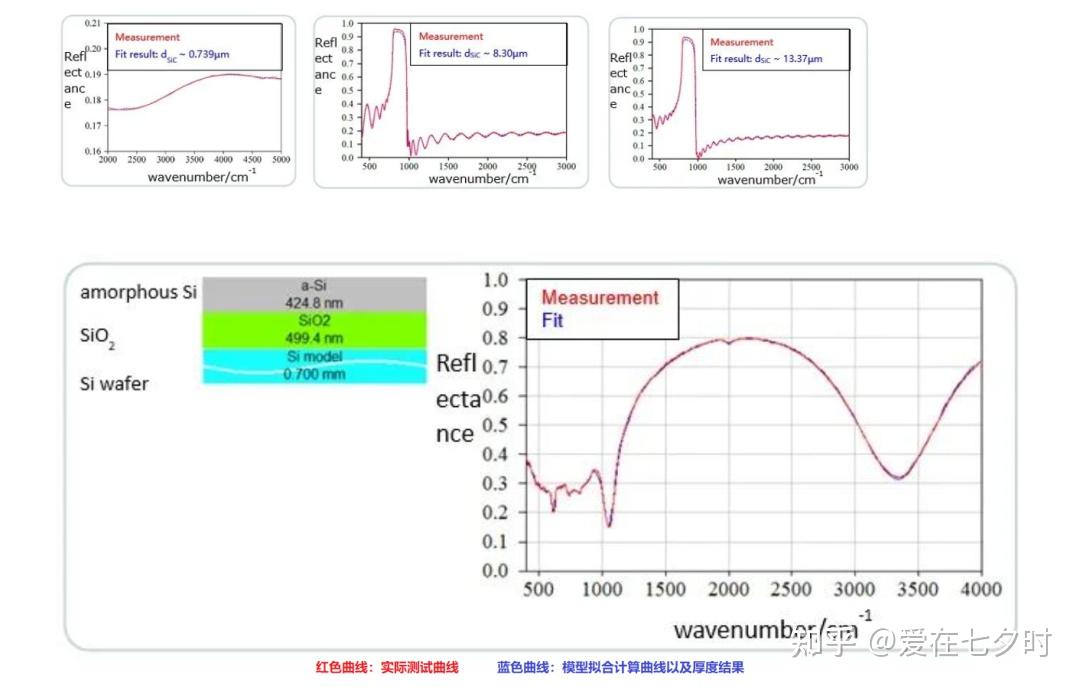

所以，擬合模型對于厚度、載流子濃度、阻尼是非常靈敏的，如下圖所示：

同時，紅外光譜法還可以結合布魯克INVENIO，VERTEX系列寬波段光譜儀，可用于亞微米量級至毫米量級的外延層層厚的分析。

厚度范圍：亞微米量級至毫米量級

同質外延、異質外延

單層、多層

專用的分析模型，尤其對于復雜、多層結構的分析

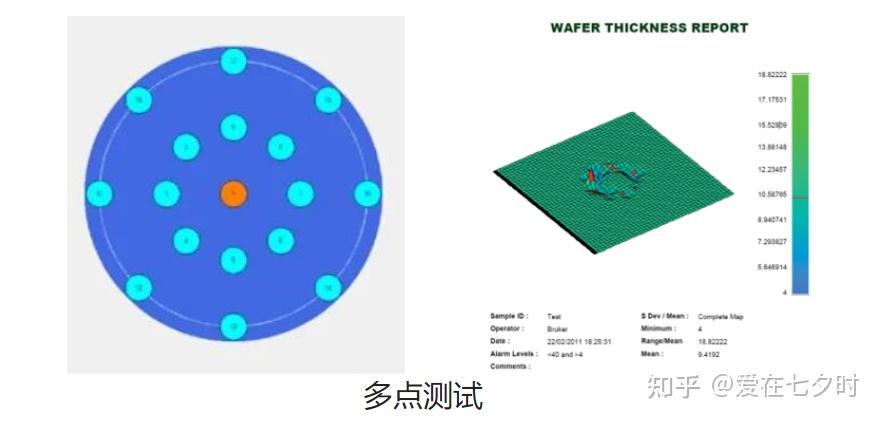

可選自動晶圓掃描成像附件，可對直徑2"—12"的晶圓進行自動多點測試、分析：

三、碳化硅（SiC）外延厚度的測試方法

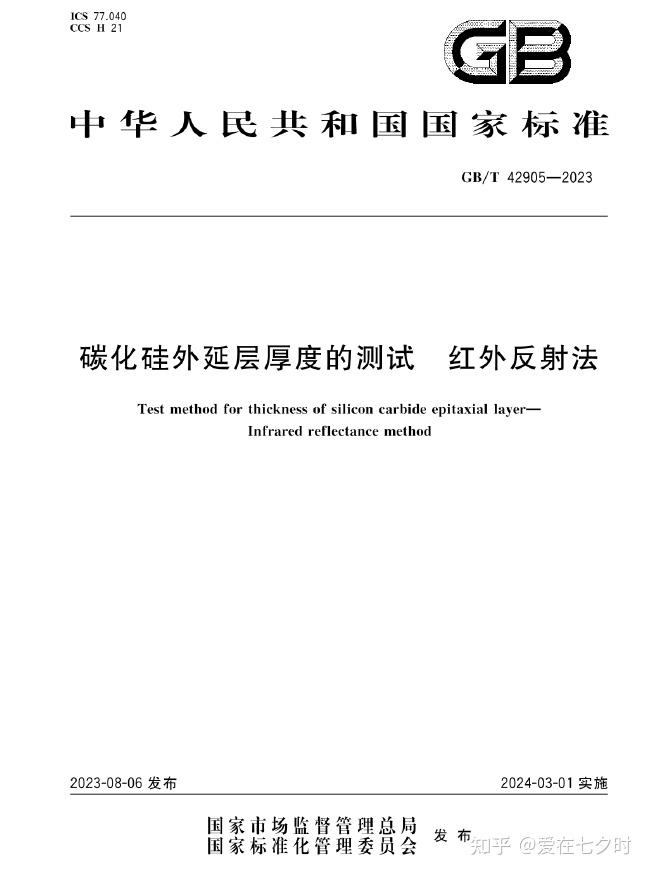

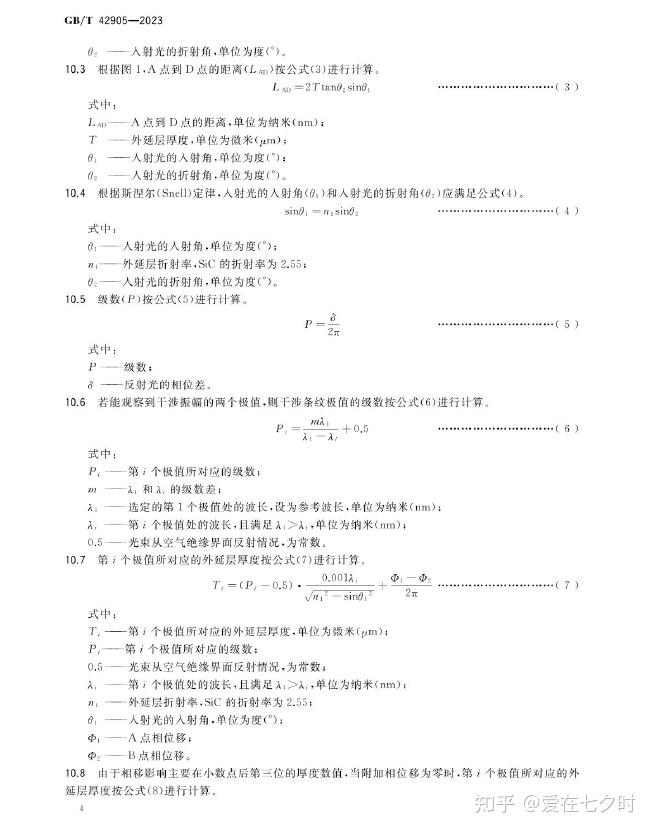

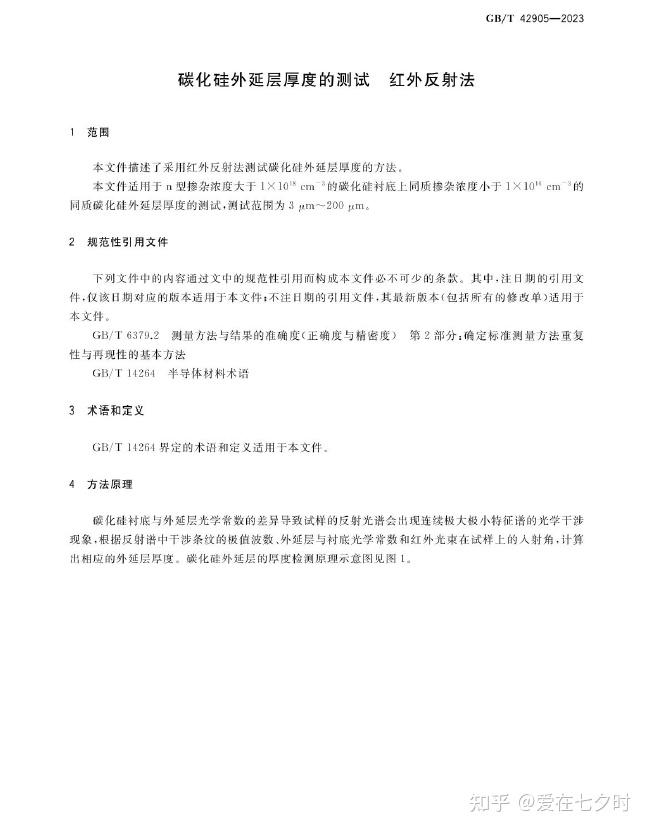

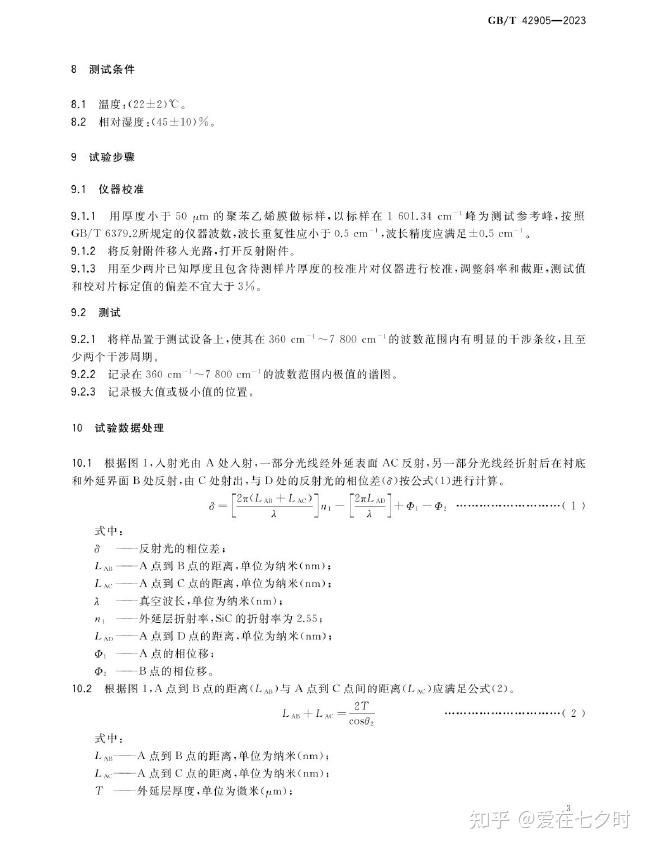

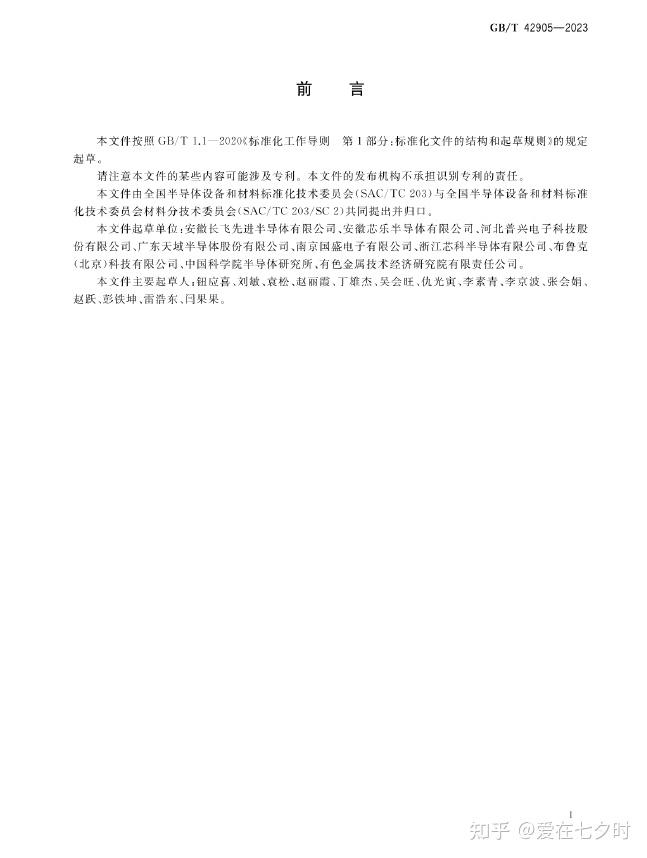

以下是要跟大家分享的：GB-T-42905-2023碳化硅外延層厚度的測試——紅外反射法的國標詳細內容：

因?yàn)楸疚募鹿?jié)太多，剩下部分如有朋友有需要，可加入我“知識星球”免費下載PDF版本。注意：此資料只可供自己學習，不可傳閱，平臺有下載記錄，切記！文末有加入“星球”方式，歡迎加入后一起交流學習。

四、碳化硅（SiC）外延均勻性測試

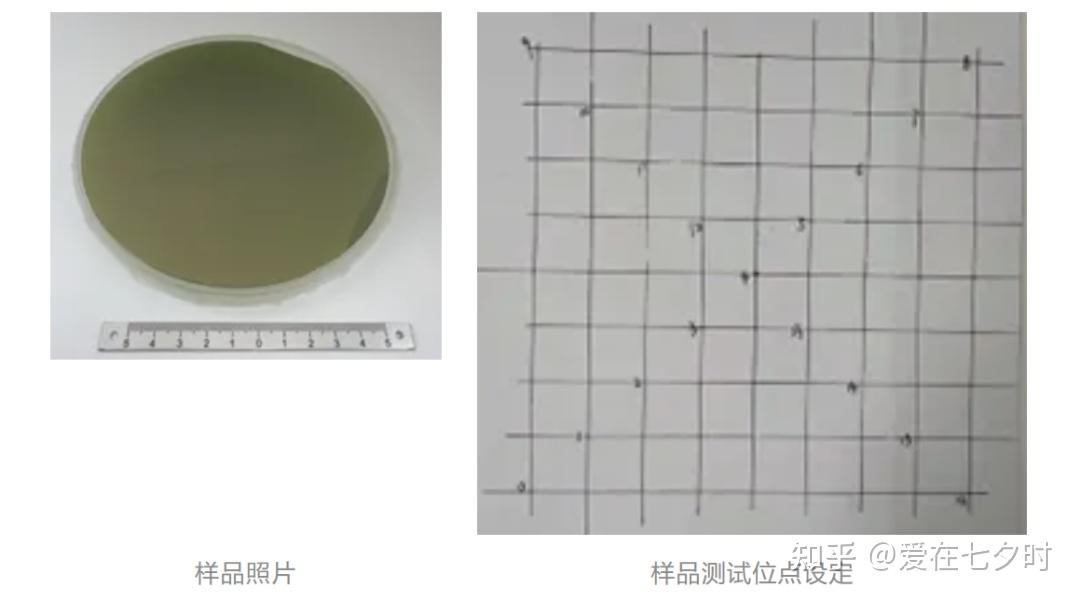

對于SiC晶圓，外延層厚度理論值11 μm，測試不同位置（0~16號位點）處的外延層厚度。樣品無需前處理，直接進行顯微紅外無損測試。

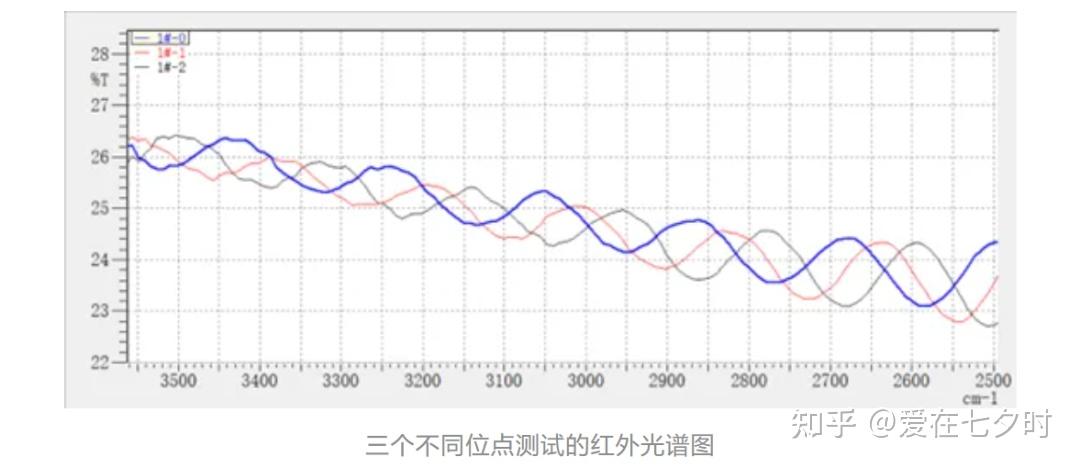

觀察不同位點在2500~3500cm-1波段下的紅外光譜重疊圖，可見明顯的干涉條紋。

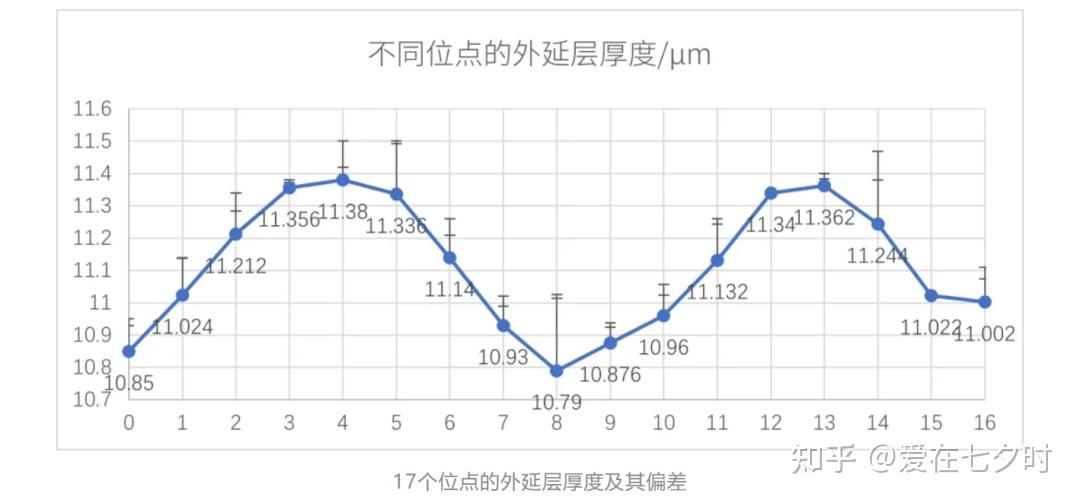

隨后分別測定了樣品標記的17個位點，每個位點重復測試5次， 17個位點的厚度平均值為11.115微米，總的RSD值為2.13%，與理論值偏差1.05%。

從不同位點外延層厚度結果來看，SiC晶圓外延厚度并非完全均一，呈現邊緣薄，中間厚的趨勢。

五、碳化硅（SiC）外延厚度測量設備國產化趨勢

近年來半導體設備的周期性正在減弱，行業增長趨勢加強。而在半導體制造環節量測設備市場中，科磊、應用材料、日立高新技術等外國企業形成了巨頭壟斷優勢，國產化率極低。在細分領域，F(xiàn)TIR晶圓量測設備也大多依賴國外廠商進口。

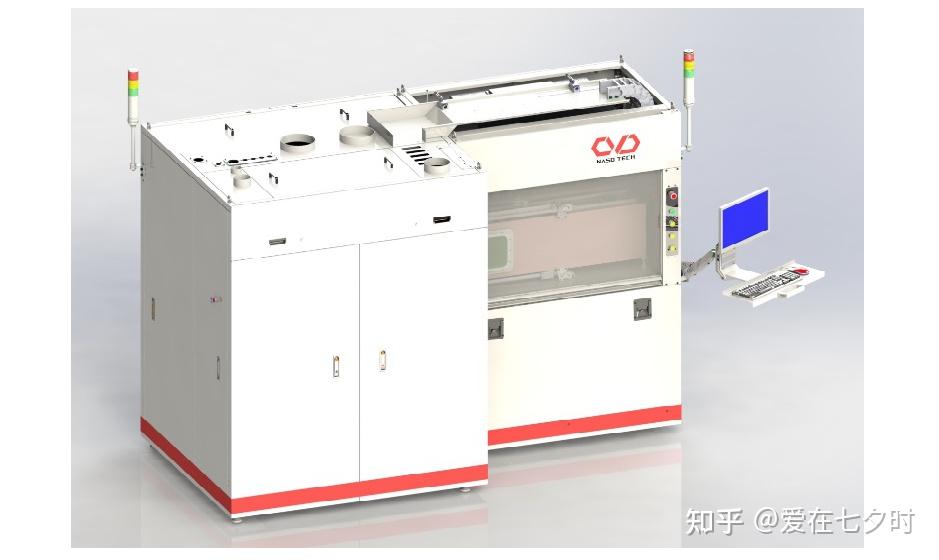

作為一些較早布局半導體設備領域的中國本土企業，早已針對晶圓類產品可提供高精度光學檢測設備了，這些設備將應用于半導體前道量測，主要針對硅外延/碳化硅外延層厚度進行測量。設備采用了高精算法、Load Port、控制軟件以及FTIR光路系統。他們自主研發的FTIR光路系統，可快速檢測晶圓厚度，實現了掃描速度快、分辨率高、靈敏度高等需求。通過對比發現，國產檢測設備具有如下兩大優勢：

1、兼容性強，可基于客戶需求進行定制化

目前FTIR傅里葉紅外晶圓測量設備國內市場嚴重依賴進口，而進口設備大多為預設程序，兼容性低，且無法為國內企業進行定制化改造。而國產檢測設備可滿足客戶不同需求，按照客戶要求進行設備定制化，如對接客戶MES系統或依據工程師習慣進行軟件改進，可大幅降低客戶的使用及維護成本。

2、測量時間更短，精度更高

國產設備在測量硅晶圓速度、單片硅晶圓測量時間、測量精度、測試重復性、單點重復性等性能都達到了國際領先水平，部分性能甚至超越國外同類產品。

六、碳化硅（SiC）外延厚度及均勻性無損檢測技術的Q/A

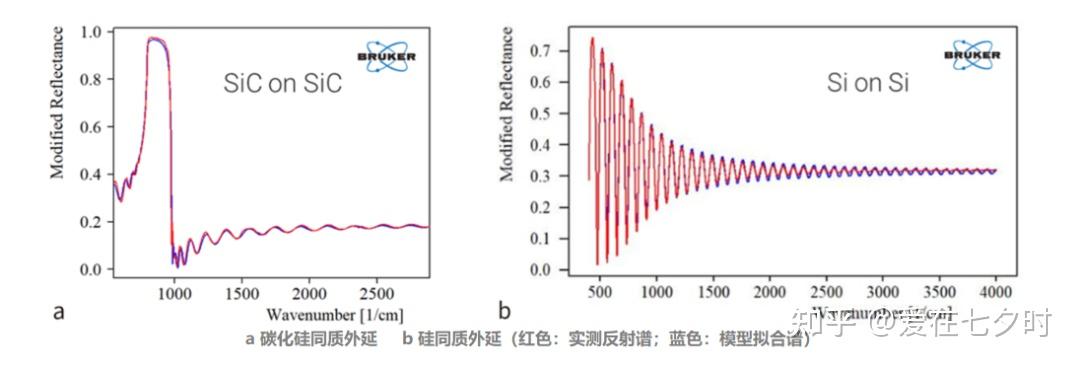

1、Q：在擬合 SiC on SiC 以及 Si on Si 的 反射率-波數圖像時，折射率應該采用何種建模方式？目前采用圖片中的方式進行折射率建模，最終得到的 SiC on SiC 擬合圖像在大于1000cm-1和小于700cm-1的部分反射率振幅均明顯大于實測數據（我們已經嘗試過使用各種起始參數優化，最終的擬合圖像均存在這個問題）。

A：針對于碳化硅外延 SiC on SiC和 Si on Si這兩種情況，折射率的建模方式是有根本性的不同。其核心原則是：外延層與襯底的材料屬性決定了模型的復雜度和折射率的處理方式。所以，對于 Si on Si一般會采用固定且相同的折射率模型，只擬合厚度。這是驗證系統的“標尺”。而對于 SiC on SiC，就會采用以標準數據為基礎，并允許微小浮動修正的折射率模型。同時擬合厚度和微調折射率，以補償摻雜和缺陷帶來的差異。BEMA 是實現這種修正的常用且有效的手段。通過這種分級建模 approach，你可以從簡單的 Si on Si 系統中建立信心，然后成功地應用到更復雜的 SiC on SiC 外延工藝監控中，精確地提取出外延層厚度和光學性質信息。而關于折射率的數據庫那部分，SiC的可查閱權威的光學手冊（如 Handbook of Optical Constants of Solids by Palik）、晶體數據庫（如 ICSD）或研究論文（搜索 “optical constants of 4H-SiC”, “ellipsometry on SiC”）。而Si已非常成熟哪里都可以查。

Q：目標是實現SiC on SiC以及Si on Si的全譜擬合。目前利用菲涅爾公式建立了基本的薄膜干涉光學模型。并通過drude-lorentz 模型建模折射率，但是該模型在擬合SiC on SiC時存在振幅過大的問題，擬合Si on Si時效果也很差。為何Si on Si隨著波數增大出現了振幅衰減的情況？我又該如何修正模型使擬合圖像更接近真值？

A：首先，因?yàn)榉瓷涔庾V在波數域上是等間隔振蕩的，其振蕩頻率與厚度成正比。所以我們?cè)谧鐾暾姆瓷渎誓Ｐ蜁r(shí)是一定要考慮振幅的問題。另外，我們還要了解模型中振蕩周期的來源，從而進行精確的擬合，需要建立完整的反射率表達式。這需要用到傳輸矩陣法（TMM） 或菲涅爾方程呢。

所以，一開始就有強調在引入色散模型時折射率 n(λ) 是關鍵。因?yàn)樘蓟璧恼凵渎?n 并非常數，它隨著波長 λ 變化，這種關系稱為色散。忽略色散會導致厚度計算出現巨大誤差。因此，必須用一個準確的色散模型來描述 n(λ)。考慮并修正了以上這些，在最后的參數擬合時，無論從理論還是到測量相對來說都會接近或是準確到我們擬合算法的結果的，因?yàn)檫@個是融合了物理學、光學和數學算法的模型，使得通過簡單快速的非接觸式光學測量來精確測定碳化硅外延層厚度成為可能的，因此其中的相互配合和一致性與兼容性也是比較重要的。

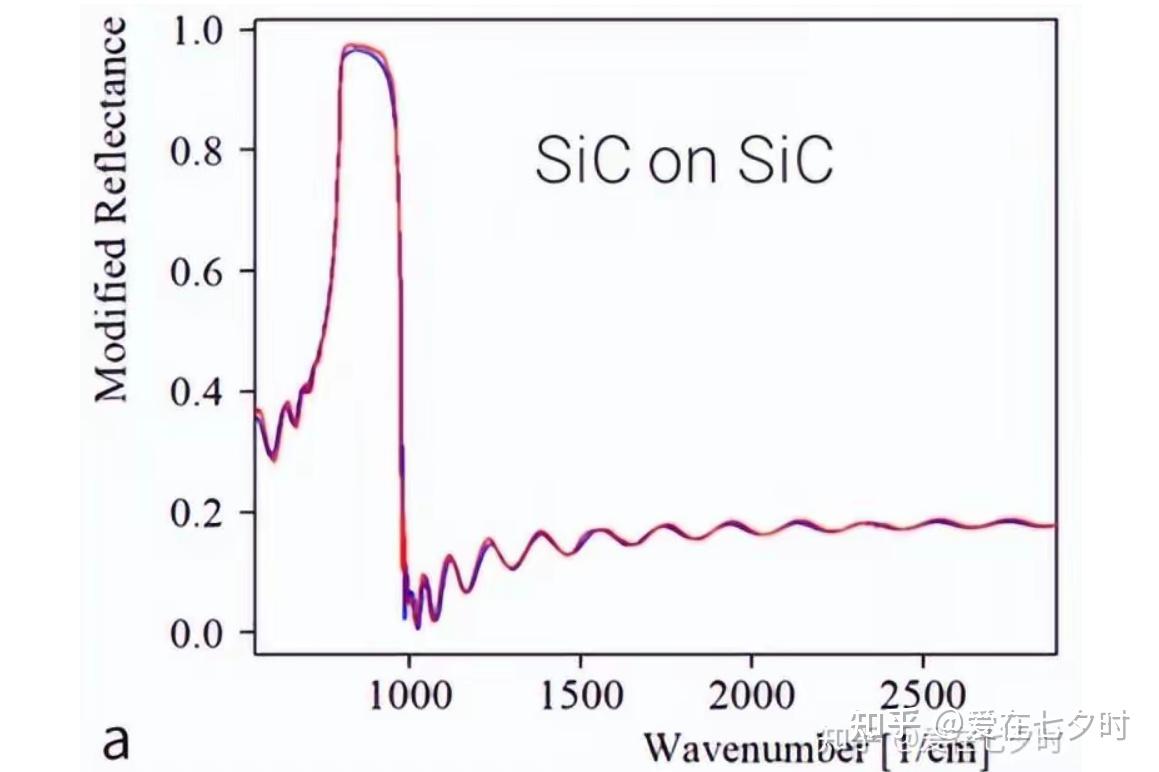

2、Q：在用紅外反射光譜法測量碳化硅外延層厚度時，這個圖像是從紅外光譜儀上得到的對嗎？如何理解這個縱坐標反射率呢？這種高低起伏變化的規律，以及波數大概大于1500之后為什么會出現周期性的反射率？

A：上圖圖像確實是從紅外光譜儀上得到的，同時，這個圖像也是非常典型的，正是紅外光譜儀測量SiC外延層厚度后直接得到的原始光譜圖。所以，這種技術被稱為傅里葉變換紅外反射光譜（FTIR Reflectance Spectroscopy）。您看到的圖像中起伏的、像波浪一樣的曲線，就是由這種干涉現象形成的，稱為干涉條紋（Interference Fringes）。這些條紋的形態（周期、振幅）直接包含了外延層厚度的信息。而至于您問到:如何理解這個縱坐標“Modified Reflectance”（修正反射率）的問題，這是一個非常關鍵的概念?？v坐標不是簡單的絕對反射率，而是經過數學處理的“修正”后的值。這樣做的核心目的是通過除以（或與）襯底的反射率進行歸一化處理，可以消除掉由材料本身光學性質（如折射率）和表面粗糙度等因素引起的影響，從而凸顯出純粹由外延層干涉效應產生的信號。簡單來說： “Modified Reflectance”是一個經過歸一化處理的、背景被拉平了的相對反射率。它的數值大小本身沒有絕對的物理意義（比如60%并不代表絕對反射了60%的光），但其波峰和波谷的周期性變化極其重要。厚度計算正是基于這些波峰波谷之間的距離（即干涉周期）來完成的。所以，綜合來說，您看到的那張圖正是FTIR厚度測量中最核心、最標準的輸出結果圖像。橫坐標是波數（cm?1），縱坐標是經過歸一化處理的“修正反射率”，其干涉條紋的疏密直接反映了外延層的厚?。l紋越密，外延層越厚）。

Q：0到1000波數之間那個突增的高峰是怎么出現的呢？以及怎樣由圖中波數、反射率去計算外延層的厚度？

A：0到1000波數之間的突增高峰的出現與測量原理無關，它是一個由實驗系統本身產生的假信號（Artifact）。因此，這個高峰不是SiC樣品本身的真實光學響應，而是儀器本身的限制所導致的假象。在分析數據時，這個區域通常會被忽略或剔除。而計算厚度的原理是基于光學干涉效應。您可以看到在1500-2500 cm?1范圍內，反射譜呈現出明暗相間的周期性震蕩條紋。這些條紋就是干涉條紋。所以，低波數高峰是儀器分束器（KBr）導致的假信號，可忽略。而計算厚度則是利用干涉條紋的周期性和公式 d = 1/(2n Δν) 進行計算，其中關鍵是要從圖中讀出相鄰干涉極值點之間的波數差 Δν，并使用正確的折射率 n。

3、Q：碳化硅（SiC）外延厚度紅外線無損檢測的擬合模型是什么？以及擬合參數又是什么？

A：碳化硅外延層的紅外測量基于紅外光在薄膜層中產生的干涉效應。當一束寬光譜的紅外光照射到外延片時，會在空氣/外延層界面和外延層/襯底界面發生反射和透射。這些反射光之間會發生相長干涉和相消干涉，從而在測量得到的光譜上形成周期性的干涉條紋（即干涉圖譜）。擬合模型的核心任務就是通過分析這些干涉條紋的周期性和強度，反向推導出外延層的厚度。所以，擬合模型主要分為兩大類：物理模型和簡化經驗?zāi)Ｐ?。而至于擬合參數，大致可以分為兩類：被擬合參數和固定參數。因此，當您問到“擬合模型”時，通常指的是基于菲涅爾方程和傳遞矩陣法的物理模型。而“擬合參數”主要指外延層厚度，但這個結果的準確性極度依賴于預先設置的固定參數——特別是外延層和襯底的光學常數（n, k）。商業儀器的軟件已經內置了經過驗證的SiC材料光學常數數據庫，這是其測量準確的核心保障。

七、寫在最后面的話

目前，全球各大晶圓廠加速擴產，在復雜的地緣政治因素影響下，國產半導體設備迎來發展良機且站在了時代的風口，不斷創新發展。多年來，國內也有很多低調的企業在晶圓量測設備領域不斷深耕，憑借突出的技術優勢以及優秀的產品表現，為半導體晶圓前道量檢應用場景提供了一系列可以替換進口的國產化解決方案，致力擔綱國產化重任，力做國產晶圓量測設備領航者，特別是本章節講到的三代半碳化硅（Sic）外延層厚度及均勻性無損檢測技術所使用到的“紅外反射光譜法”相關國產替代設備，更使得半導體行業有一個質的飛躍，相信在不久的將來，半導體行業中所有的工藝技術設備都將會被國產所完全替代，從而促使中國的半導體行業也能屹立于世界之巔。

-----End-----
