摘要

傾佳電子旨在對采用基本半導體（BASIC Semiconductor）的B3M013C120Z碳化硅（SiC）MOSFET構建的有源電力濾波器（APF）功率單元進行全面深入的技術分析。傾佳電子的核心是評估將多個B3M013C120Z器件并聯，以構成兩電平三相橋式逆變器的可行性、性能優勢與設計挑戰。分析表明，B3M013C120Z憑借其卓越的低導通電阻、低開關損耗和優異的熱性能，是高頻APF應用的理想選擇。傾佳電子深入探討了SiC MOSFET并聯應用中的關鍵技術難題，特別是靜態與動態均流問題，并結合制造商提供的器件參數一致性優勢，提出了相應的設計策略。此外，傾佳電子還完整構建了一套包含功率級、高性能隔離柵極驅動以及專用輔助電源的系統化解決方案，利用了BTD5350S驅動芯片、BTP1521x電源控制器及TR-P15DS23-EE13隔離變壓器等配套器件。研究結果證實，通過精心的電路設計、對稱的PCB布局和周全的熱管理，基于并聯B3M013C120Z的APF逆變器能夠?qū)崿F(xiàn)高效率、高功率密度和高可靠性的運行，有效應對現代電網中的電能質量挑戰。傾佳電子最后總結了關鍵的設計準則和驗證建議，為工程實踐提供了重要的技術參考。

高頻電能質量校正技術緒論

APF在現代電網中的作用

隨著電力電子設備、變頻驅動和各類非線性負載在工業、商業及民用領域的廣泛應用，電網的電能質量問題日益突出。這些非線性負載從電網吸取非正弦電流，向電網注入大量諧波，同時可能導致功率因數降低和三相不平衡等問題 。諧波電流不僅會增加電網損耗、降低設備效率，還可能干擾通信系統、導致保護裝置誤動，嚴重時甚至?xí)p壞敏感的電氣設備 。

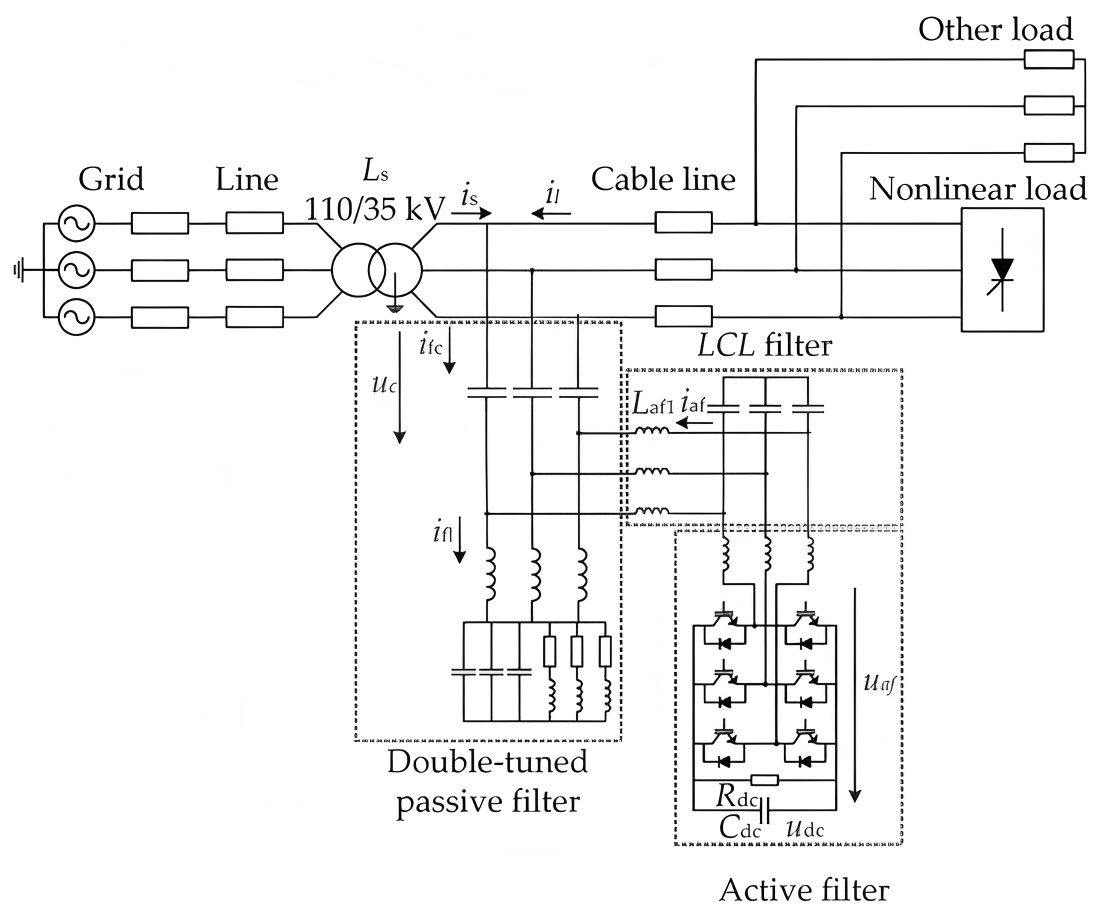

為了解決這些電能質量問題，有源電力濾波器（Active Power Filter, APF）應運而生。與由電感和電容組成的、只能濾除固定頻率諧波的無源濾波器（PF）不同，APF是一種先進的電力電子裝置，能夠動態地抑制諧波和補償無功功率 。其基本工作原理是通過電流互感器實時檢測負載電流，利用內部高速控制器（如DSP）分析并提取出其中的諧波及無功分量，然后驅動一個功率逆變器，生成一個與諧波和無功電流大小相等、相位相反的補償電流，并將其注入到電網中，從而抵消負載產生的污染，使電網側的電流恢復為純凈的正弦波 。

APF的核心是一個高性能的DC/AC逆變器，通常采用電壓源型逆變器（Voltage Source Inverter, VSI）拓?fù)?。為了精確、快速地生成補償電流，該逆變器必須具備極快的瞬態響應能力、高控制帶寬和高運行效率 。在三相應用中，兩電平三相橋式逆變器因其結構成熟、控制簡單而被廣泛采用，是構成APF功率單元的標準拓?fù)浣Y(jié)構 。

SiC MOSFET在APF逆變器中的優勢

APF的性能在很大程度上取決于其核心功率開關器件的性能。為了能夠有效跟蹤并補償高次諧波以及應對負載的快速變化，APF的逆變器需要工作在很高的開關頻率下 。傳統的硅基（Si）功率器件，如絕緣柵雙極晶體管（IGBT），在高頻工作時會產生巨大的開關損耗，這限制了APF實際可達到的開關頻率和整體效率，從而影響其諧波補償?shù)木群头秶?

近年來，以碳化硅（SiC）為代表的寬禁帶半導體技術取得了突破性進展。與傳統的硅器件相比，SiC MOSFET在多個關鍵性能指標上展現出巨大優勢：

更低的導通電阻（RDS(on)?）：在相同電壓和電流等級下，SiC MOSFET的導通電阻遠低于硅器件，顯著降低了導通損耗。

極低的開關損耗：SiC材料優異的物理特性使得SiC MOSFET具有更快的開關速度（更高的dv/dt和di/dt）、更小的開關能量（E_{on}和E_{off}）和幾乎可以忽略的反向恢復電荷，這使其在高頻應用中的損耗遠低于IGBT 。

更高的工作溫度：SiC器件的最高結溫可達175°C甚至更高，這為簡化散熱系統、提高功率密度提供了可能。

這些器件層面的優勢直接轉化為APF系統的性能飛躍。采用SiC MOSFET能夠使APF的開關頻率提升數倍（例如，從IGBT的10-20 kHz提升至50-100 kHz甚至更高），這不僅極大地提高了APF對高次諧波的補償能力和動態響應速度，還使得系統中的無源元件（如交流側濾波電感）的體積和成本得以大幅減小，從而實現更高的功率密度和系統效率 。因此，SiC MOSFET不僅僅是對硅器件的漸進式改良，更是實現下一代高性能APF的使能技術，推動電能質量治理從簡單的“濾波”向更高級的“有源電能調節”演進。

擬議系統架構概述

傾佳電子所分析的系統架構旨在構建一個高效、可靠的APF功率單元。其核心是一個兩電平三相橋式逆變器，每個橋臂由上下兩個開關位置組成，共計六個開關?？紤]到APF可能需要處理數百安培的電流，單個分立器件往往難以滿足要求，因此每個開關位置都將采用多個B3M013C120Z SiC MOSFET器件并聯的方式來實現所需的大電流能力。

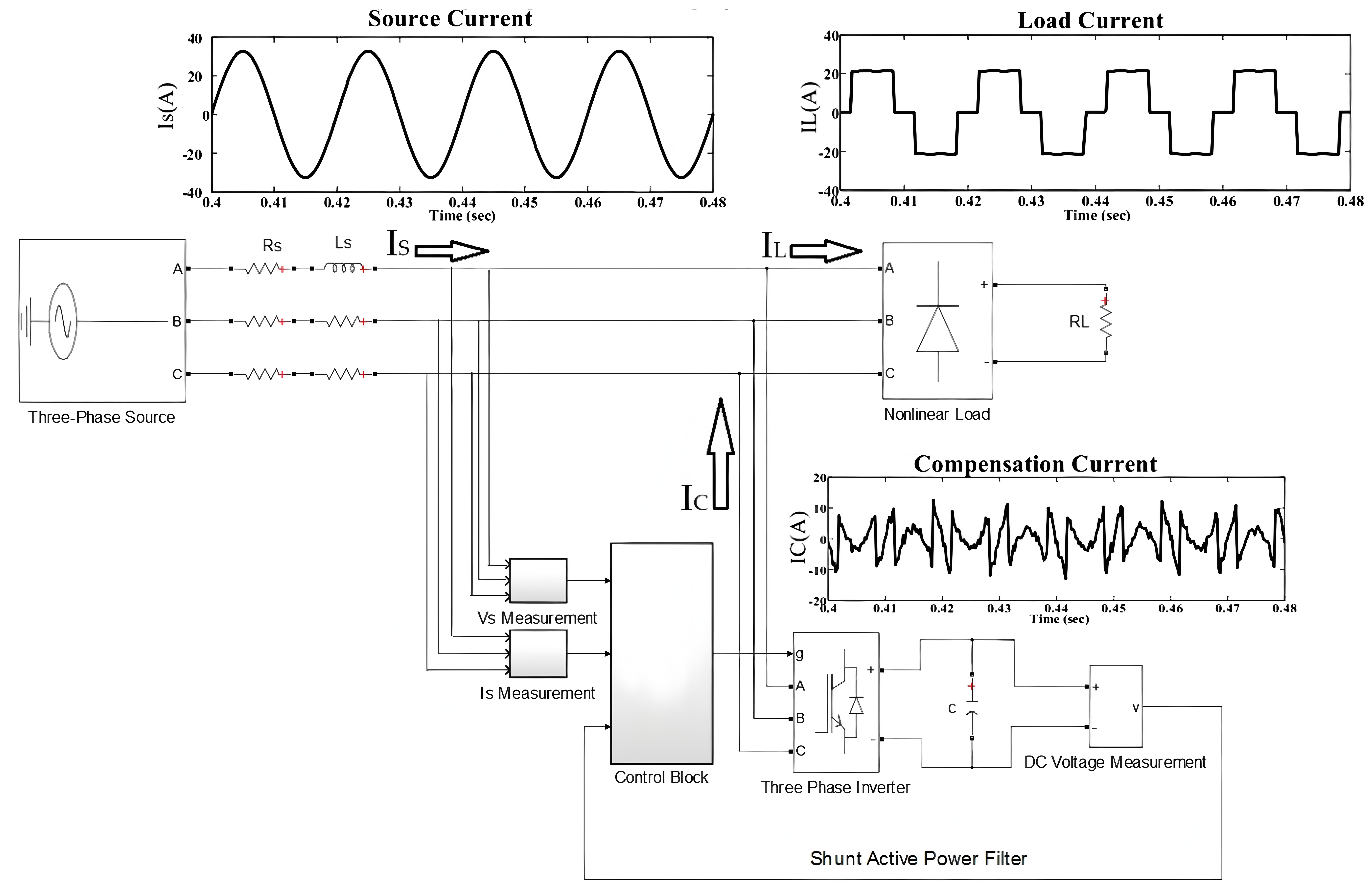

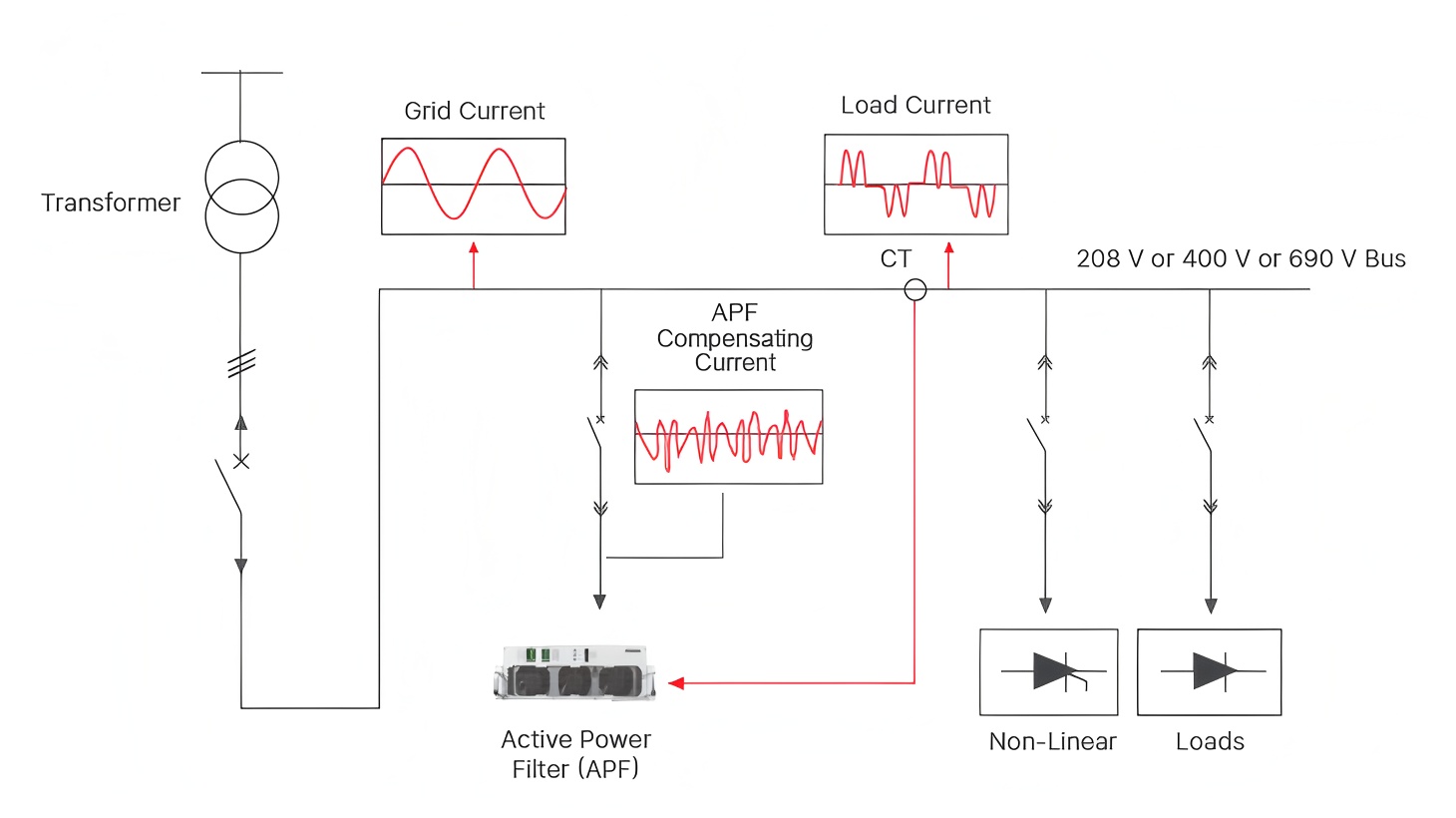

系統的整體框圖清晰地展示了各個子系統之間的關系：三相電網通過斷路器連接到包含非線性負載和APF的公共連接點（PCC）。APF通過交流側電感并聯在電網上。其內部功率級由基于并聯B3M013C120Z的逆變器和直流側支撐電容構成。

為了確保這套高性能功率級的可靠運行，設計中還包含了一套完整的支持子系統，這些子系統均選自基本半導體的產品生態系統，以確保最佳的兼容性和性能：

隔離柵極驅動：每個開關位置（即每組并聯的MOSFET）由一個獨立的BTD5350S隔離柵極驅動器控制。

輔助電源：所有六個柵極驅動器的隔離電源由一個集中的輔助電源模塊提供，該模塊基于BTP1521x DC-DC控制器和專為其設計的TR-P15DS23-EE13隔離變壓器。

這種采用統一供應商組件生態系統的設計方法，有望簡化設計流程、降低集成風險，并充分發揮每個組件的性能潛力。

B3M013C120Z SiC MOSFET的特性表征與適用性評估

B3M013C120Z是基本半導體推出的一款高性能1200 V SiC MOSFET，其設計旨在滿足高效率、高功率密度和高可靠性的應用需求。對其關鍵參數的深入分析是評估其在APF逆變器中適用性的基礎。

關鍵靜態與動態參數分析

B3M013C120Z的關鍵電氣和熱力學參數匯總于下表，這些數據是后續所有性能計算和設計決策的依據。

表1: B3M013C120Z的關鍵電氣與熱力學參數

參數	符號	測試條件	典型值	最大值	單位
漏源擊穿電壓	V(BR)DSS?	VGS?=0V,ID?=100μA	1200	-	V
連續漏極電流	ID?	VGS?=18V,TC?=25°C	180	-	A
		VGS?=18V,TC?=100°C	127	-	A
導通電阻	RDS(on)?	VGS?=18V,ID?=60A,Tj?=25°C	13.5	17.5	mΩ
		VGS?=18V,ID?=60A,Tj?=175°C	23	-	mΩ
柵極閾值電壓	VGS(th)?	VGS?=VDS?,ID?=23mA,Tj?=25°C	2.7	3.5	V
		VGS?=VDS?,ID?=23mA,Tj?=175°C	1.9	-	V
總柵極電荷	QG?	VDS?=800V,ID?=60A,VGS?=?5/+18V	225	-	nC
開通能量	Eon?	VDC?=800V,ID?=60A,Tj?=25°C	1200	-	μJ
關斷能量	Eoff?	VDC?=800V,ID?=60A,Tj?=25°C	530	-	μJ
結殼熱阻	Rth(j?c)?	-	0.20	-	K/W
數據來源:

電壓與電流能力：該器件擁有1200 V的阻斷電壓，為工作在800 V直流母線（對應400 V或480 V交流系統）的APF提供了充足的電壓裕量。在100°C殼溫下仍能提供127 A的連續電流能力，表明其具備強大的通流能力 。

導通電阻（RDS(on)?）：在25°C時，13.5 mΩ的典型導通電阻處于行業領先水平，這意味著在導通狀態下的損耗非常低。更重要的是，其導通電阻隨溫度升高而增加（在175°C時為23 mΩ），呈現出正溫度系數特性。這一特性對于并聯應用至關重要，因?yàn)樗苄纬梢环N天然的負反饋機制，有助于實現靜態均流 。

開關性能：225 nC的總柵極電荷（QG?）和在800 V、60 A工況下的低開關能量（Eon?=1200μJ, Eoff?=530μJ）是其適用于高頻開關的核心優勢。低開關損耗是APF逆變器實現高效率和高功率密度的關鍵 。

柵極閾值電壓（VGS(th)?）：其典型值為2.7 V，范圍在2.3 V至3.5 V之間。值得注意的是，該參數具有負溫度系數，在175°C時典型值降至1.9 V。這一特性是并聯應用中動態均流不平衡的主要來源，設計時必須予以充分考慮 。

TO-247-4封裝與開爾文源極連接的關鍵作用

B3M013C120Z采用TO-247-4四引腳封裝，相比傳統的三引腳封裝，增加了一個專用的開爾文源極（Kelvin Source）引腳 。這一設計并非簡單的引腳增加，而是針對SiC MOSFET極高開關速度下寄生參數影響的戰略性解決方案。

在傳統的TO-247-3封裝中，柵極驅動回路和功率主回路共享源極引腳，這意味著功率回路上流過的大電流及其快速變化（高di/dt）會經過一段公共源極電感（Ls?）。根據電感定律，VLs?=?Ls??(di/dt)，這段公共電感上會產生一個與di/dt成正比的壓降。這個壓降會疊加在柵極驅動電壓上，有效地降低了施加在芯片內部柵源極之間的實際電壓VGS(int)?，從而減慢開關速度、增加開關損耗，甚至在高di/dt下引發柵極電壓振蕩和誤開通風險 。

開爾文源極引腳為柵極驅動器提供了一個獨立的、低電流的返回路徑，該路徑直接連接到芯片內部的源極焊盤，從而繞過了功率主回路中的公共源極電感 。這樣，柵極驅動回路與功率回路被有效解耦，柵極驅動信號的完整性得到了保障，使得器件能夠真正發揮其固有的高速開關潛力。對于APF這類要求開關速度快、控制精確的應用而言，采用帶開爾文源極的四引腳封裝是實現高性能的必要前提。

市場定位與制造商聲明

基本半導體在其產品介紹中明確指出，其新一代B3M系列SiC MOSFET產品具有卓越的參數一致性，特別是V_{GS(th)}和R_{DS(on)}的偏差非常小，因此可以不經過篩選（分選）直接并聯使用 。這是一個極具吸引力的工程和商業優勢。在傳統的并聯設計中，工程師通常需要購買經過參數分檔（binning）的器件（成本更高），或者設計復雜的有源柵極控制電路來主動平衡電流，以應對器件參數的離散性。如果制造商的聲明屬實，將極大地簡化功率單元的設計，降低系統復雜度和物料清單（BOM）成本，對于需要大規模并聯器件的大功率APF應用尤其有利。

此外，通過對同系列B3M040120Z器件與C***、O***等國際主流品牌同類產品的靜態參數對比可以看出，B3M系列在綜合品質因數（FOM, 定義為RDS(on)??QG?）等關鍵指標上表現出強勁的競爭力，其性能水平與業界第三代平面柵工藝產品相當 。這為B3M013C120Z的性能提供了有力的佐證，增強了其在高端應用中替代傳統方案的信心。

并聯MOSFET配置的設計與分析

為了滿足大功率APF對電流能力的要求，將多個B3M013C120Z分立器件并聯是必然選擇。然而，并聯應用引入了新的挑戰，即如何確保電流在各個并聯器件之間均勻分配，避免單個器件因過流或過熱而失效。

核心挑戰：靜態與動態均流不平衡

并聯器件的均流問題可分為靜態和動態兩個方面：

靜態均流不平衡：主要由并聯器件間導通電阻R_{DS(on)}的失配引起。在穩態導通期間，電流會傾向于流向R_{DS(on)}較低的支路，導致該器件承載更大的電流，產生更多的導通損耗。幸運的是，SiCMOSFET的R_{DS(on)}具有正溫度系數，即溫度越高，電阻越大。這形成了一個天然的負反饋：電流較大的器件溫度會升高，其R_{DS(on)}隨之增大，從而抑制其電流份額，將電流“推向”其他較冷的器件。這種自平衡效應有助于改善靜態均流，但其效果在SiC器件中不如在硅器件中顯著 。

動態均流不平衡：發生在開關瞬態期間，是并聯設計中更為嚴峻的挑戰。其主要原因有兩個：一是器件柵極閾值電壓V_{GS(th)}的失配，二是PCB布局不對稱導致的柵極驅動回路和功率主回路寄生電感的差異。V_{GS(th)}較低的器件會先于其他器件開通，并晚于其他器件關斷。這意味著它將獨自承受開關過程初期和末期的全部負載電流，導致其開關損耗遠高于其他器件 。更危險的是，V_{GS(th)}具有負溫度系數，即溫度越高的器件，V_{GS(th)} 越低。這就形成了一個惡性正反饋循環：開關損耗較大的器件溫度升高，導致其V_{GS(th)}進一步降低，在下一個開關周期中它會更早開通、更晚關斷，承受更大的開關損耗，溫度繼續攀升，最終可能導致熱失控和器件損壞 。

發揮B3M系列固有的參數一致性優勢

基于基本半導體關于其B3M系列器件無需篩選即可并聯的聲明 ，本分析將以此為前提，假設器件批次內V_{GS(th)}

和R_{DS(on)}的分布非常集中。這種固有的參數一致性是簡化并聯設計的關鍵。它意味著由器件本身參數失配引起的初始均流不平衡程度較低，從而減輕了對復雜外部均流電路的依賴，并降低了發生熱失控的風險。

均流不平衡的量化分析與降額考量

盡管器件一致性很高，但在設計中仍需考慮最壞情況下的不平衡。假設在最壞情況下，并聯器件R_{DS(on)}存在10%的偏差，V_{GS(th)}存在0.2 V的偏差。

靜態均流分析：假設兩個器件并聯，一個RDS(on)1?=Rnom??(1?0.1)，另一個RDS(on)2?=Rnom??(1+0.1)。由于并聯時兩端電壓相同，流過每個器件的電流與其導通電阻成反比。因此，電流分配比例為 I1?/I2?=RDS(on)2?/RDS(on)1?≈1.22。這意味著$R_{DS(on)}$較低的器件將比額定平均電流多承擔約10%的電流。

動態均流分析：動態不平衡的精確量化需要復雜的電路仿真。但可以定性地認識到，V_{GS(th)}較低的器件將承受額外的開關能量。這部分額外能量會導致其結溫升高，從而觸發前述的惡性正反饋。

設計降額：綜合考慮靜態和動態不平衡，為了確保系統在整個壽命周期內的可靠性，必須進行電流降額設計。一個經驗性的做法是，將并聯組的總額定電流能力降額20%至30%。例如，若兩個127 A（@100°C）的器件并聯，其總電流能力不應按254 A計算，而應按203 A（降額20%）左右進行設計，以保證在最壞的不平衡情況下，任何單個器件的電流和結溫都不會超過其安全工作區（SOA）限制。

對稱性至上的PCB布局準則

器件參數的一致性優勢必須通過精心設計的對稱PCB布局才能得以發揮。由布局不對稱引入的寄生電感差異，對動態均流的影響甚至可能超過器件參數本身的失配。因此，在APF功率模塊的PCB設計中，必須將物理對稱性作為最高優先級的設計原則 。

功率回路對稱性：直流母線（DC+和DC-）到每個橋臂的連接，以及橋臂中點到輸出電感的連接，都應采用“星型”或“樹狀”拓?fù)浣Y(jié)構，確保從電源到每個并聯器件的電流路徑長度和幾何形狀完全一致，從而使功率回路的寄生電感（Ld?）和公共源極電感（Ls?）均等 。

柵極驅動回路對稱性：每個并聯的MOSFET都必須擁有一個獨立的柵極驅動電阻（Rg?），以有效抑制高頻振蕩 。從柵極驅動器輸出到每個

Rg?再到MOSFET柵極的走線，以及從開爾文源極返回到驅動器地的走線，都必須做到長度相等、路徑鏡像對稱。這可以確保驅動信號同時到達每個器件的柵極，且柵極回路電感（Lg?）一致，這是實現動態均流的前提 。

元件布局：將柵極驅動器盡可能靠近其驅動的MOSFET放置。功率器件、驅動器、旁路電容等應緊湊布局，以最小化所有關鍵回路（功率回路和柵極回路）的面積，從而減小寄生電感。

總之，成功的并聯設計是優選器件與優化布局的結合。B3M系列器件的優良一致性為設計提供了良好的起點，但最終的均流性能高度依賴于工程師對PCB布局中寄生參數的嚴格控制。

功率級熱管理與損耗計算

在APF這類高頻、大功率應用中，精確的損耗計算和有效的熱管理是確保系統長期可靠運行的基石。本節將對基于并聯B3M013C120Z的逆變器進行詳細的功率損耗建模和熱分析

功率損耗建模

功率器件的總損耗主要由導通損耗、開關損耗和體二極管相關損耗三部分組成。

導通損耗（Pcond?）：當MOSFET處于導通狀態時，電流流過其導通電阻產生的損耗。計算公式為：

Pcond?=Irms2??RDS(on)?(Tj?)?D

其中，I_{rms}是通過單個器件的電流有效值，D是導通占空比，R_{DS(on)}(T_j)是器件在實際工作結溫$T_j$下的導通電阻。從B3M013C120Z的數據手冊圖6可以看出，R_{DS(on)}隨溫度顯著增加，因此在計算中必須考慮這一熱效應 。

開關損耗（Psw?）：在開通和關斷的瞬態過程中產生的損耗。計算公式為：

Psw?=(Eon?+Eoff?)?fsw?

其中，f_{sw}是逆變器的開關頻率，E_{on}和E_{off}分別是單次開通和關斷能量。這些能量值與母線電壓、開關電流以及結溫有關。數據手冊中的圖19和圖20提供了在800 V母線下，不同電流和溫度下的開關能量曲線，可用于精確計算 。對于APF應用，選擇一個較高的開關頻率（例如50 kHz）是提升性能的關鍵，但這會直接導致開關損耗的增加。

體二極管損耗：在橋式逆變器的死區時間內，續流電流會流過MOSFET的體二極管，產生損耗。這部分損耗包括正向?qū)〒p耗（PF?=VSD??ISD??tdead??fsw?）和反向恢復損耗（Prr?=Qrr??VDC??fsw?）。相關參數如正向壓降V_{SD}和反向恢復電荷Q_{rr}可從數據手冊中查得 。

總功耗計算

單個器件的總功耗$P_{total}$是上述各項損耗之和。由于R_{DS(on)}和開關能量都與結溫$T_j$相關，而Tj?又由總功耗決定，因此這是一個耦合問題，需要通過迭代計算來求解：

假設一個初始結溫Tj(0)?（例如，Tj(0)?=100°C）。

根據Tj(i)?，從數據手冊曲線中查取或插值得到R_{DS(on)}(T_j^{(i)})和開關能量。

計算總功耗Ptotal(i)?。

根據熱阻模型計算新的結溫：Tj(i+1)?=Ta?+Ptotal(i)??Rth(j?a)?，其中Ta?是環境溫度，R_{th(j-a)}是總結-環境熱阻。

比較T_j^{(i+1)}和$T_j^{(i)}，若差異大于設定閾值，則返回步驟2，否則計算收斂。

通過此方法，可以精確預測在特定工況下（如APF輸出50 A諧波電流，開關頻率50 kHz，每個開關位置由2個器件并聯）單個器件的功耗和最終穩態結溫。

熱阻網絡分析與散熱器選型

器件的結溫Tj?由以下熱路決定：

Tj?=Ta?+Ptotal??(Rth(j?c)?+Rth(c?s)?+Rth(s?a)?)

其中：$R_{th(j-c)}$是結到外殼的熱阻，B3M013C120Z的該值為0.20 K/W，這是一個非常優異的數值，得益于其內部采用了銀燒結等先進封裝工藝 。 $R_{th(c-s)}$是外殼到散熱器的熱阻，主要取決于所用導熱界面材料（TIM）的性能和安裝壓力。

$R_{th(s-a)}$是散熱器到環境的熱阻，取決于散熱器的尺寸、材料和冷卻方式（自然冷卻或強制風冷）。

器件極低的內部熱阻$R_{th(j-c)}$意味著整個熱設計中的瓶頸已經轉移到了外部熱通路。即使器件內部導熱性能再好，如果TIM選擇不當或散熱器尺寸不足，熱量無法有效散發，結溫依然會急劇升高。因此，為并聯的B3M013C120Z器件選擇高性能的導熱材料和足夠強大的散熱系統（通常需要強制風冷）是強制性的，而非可選項 。

基于計算出的總功耗，并設定一個目標最高結溫（例如，為保證裕量設為150°C），以及最大環境溫度（例如40°C），就可以計算出所需的最大總熱阻Rth(j?a)?，進而推導出散熱器必須滿足的熱阻規格Rth(s?a)?。

表2: 功率損耗與熱分析摘要（示例） 假設工況: VDC?=800V, Iout_rms?=50A, fsw?=50kHz, Ta?=40°C, 每個開關位置2個器件并聯

參數	數值	單位
單器件均方根電流	25	A
導通損耗 (Pcond?)	7.5	W
開關損耗 (Psw?)	43.3	W
總損耗 (Ptotal?)	50.8	W
假定 Rth(c?a)?=0.5K/W
計算所得結溫 (Tj?)	65.4	°C
所需散熱器熱阻 (Rth(s?a)?)	< 2.16	K/W (per device)

注：表中數值為基于數據手冊典型值的估算，實際值需通過迭代計算獲得。

高性能柵極驅動及輔助電源子系統設計

為充分發揮B3M013C120Z的性能并確保并聯運行的可靠性，設計一套高性能的柵極驅動和輔助電源子系統至關重要。本節將詳細闡述基于基本半導體配套芯片的完整解決方案

BTD5350S隔離柵極驅動器的選擇與應用

對于APF逆變器中的每個開關位置（即每組并聯的MOSFET），選用BTD5350S單通道隔離型柵極驅動器。選擇該器件的理由如下：

高驅動能力：BTD5350S提供高達10 A的峰值拉/灌電流能力 。對于并聯應用，驅動器需要同時對多個MOSFET的輸入電容（

Ciss?）進行充放電。強大的驅動電流可以確保即使在驅動多個器件時，柵極電壓的上升和下降沿依然陡峭，保證了開關速度，并有助于維持并聯器件開關動作的同步性。

高共模瞬態抗擾度（CMTI）：該驅動器具有150 kV/μs的典型CMTI值 。在SiC應用中，橋式電路的開關節點會產生極高的

dv/dt，這會通過驅動器隔離柵的寄生電容耦合產生共模噪聲，可能導致驅動信號錯誤。高CMTI是確保驅動器在強干擾環境下可靠工作的關鍵。

獨立開通/關斷控制：BTD5350S型號提供了獨立的開通（OUTH）和關斷（OUTL）輸出引腳 。這一特性允許使用非對稱的柵極電阻，即為開通路徑和關斷路徑分別設置不同的電阻值（ $R_{gon}$和$R_{goff}$）。這是優化SiC MOSFET開關行為的常用且有效的手段：可以使用較大的$R_{gon}來減緩開通速度，抑制電壓過沖和振蕩，降低EMI；同時使用較小的R_{goff}$來實現快速關斷，以減小關斷損耗 。

柵極電阻計算與驅動電壓選擇

驅動電壓：根據B3M013C120Z數據手冊的推薦，柵極驅動電壓應選擇為+18 V / -5 V 。+18 V的開通電壓可以確保MOSFET完全導通，獲得最低的 RDS(on)?。-5 V的關斷負壓則至關重要，它能提供足夠的噪聲裕量，防止由高dv/dt通過米勒電容（Crss?）耦合引起的柵極電壓抬升而導致的誤開通。

柵極電阻（Rg?）：$R_{gon}和R_{goff}$的取值是一個在開關速度、損耗、過沖和EMI之間的權衡。

$R_{gon}$的計算可基于驅動器輸出電壓和器件柵極平臺電壓，目標是控制開通時的$di/dt$和電壓過沖在可接受范圍內。根據數據手冊的測試條件，RG(ext)?=8.2Ω是一個參考起點 。

$R_{goff}通常選擇比R_{gon}$小，例如1-5 Ω，以實現快速關斷。 在并聯配置中，每個MOSFET都必須有一個獨立的柵極電阻，以隔離各個器件的柵極，防止它們之間因寄生參數差異而產生高頻振蕩。

隔離輔助電源的完整設計

為逆變器橋臂上的六個隔離柵極驅動器提供穩定、可靠的電源是系統正常工作的基礎。這里提出一套基于基本半導體生態系統產品的完整設計方案。

核心控制器：采用BTP1521x正激DC-DC開關電源芯片 。該芯片可提供高達6 W的輸出功率，足以驅動多個柵極驅動器（每個驅動器靜態功耗和動態功耗總計約1 W）。其工作頻率可通過外部電阻編程，最高可達1.3 MHz，有利于實現緊湊的磁性元件設計。

隔離變壓器：選用TR-P15DS23-EE13高頻隔離變壓器 。該變壓器是專為SiC MOSFET柵極驅動供電而設計。其原副邊匝數比為10:16。當原邊由BTP1521x驅動時，副邊經過全橋整流后可產生約23 V的直流電壓。

電壓軌生成：利用這個23 V的隔離直流電壓，可以通過簡單的穩壓電路（如使用兩個背靠背的齊納二極管或一個線性穩壓器和一個齊納二極管）輕松地生成驅動器所需的+18 V和-5 V雙電源軌。

高隔離性能：TR-P15DS23-EE13變壓器提供高達4500 Vac的原副邊隔離耐壓，滿足了高壓應用中的安全隔離要求 。

這套BTP1521x + TR-P15DS23-EE13的組合方案，提供了一個經過優化的、專門針對SiC驅動電壓需求的“即用型”電源解決方案，免去了工程師自行設計和驗證變壓器的復雜工作，顯著降低了設計風險和開發周期。

柵極驅動回路的布局要點

高速SiC MOSFET的性能對PCB布局極為敏感。柵極驅動回路的寄生電感是影響開關性能和可靠性的關鍵因素。

最小化回路面積：柵極驅動回路，即從驅動器輸出引腳，經過Rg?，到MOSFET柵極，再從開爾文源極引腳返回到驅動器地的整個路徑，其圍成的面積必須盡可能小。這是減小寄生電感最有效的手段 。

電源旁路：在每個BTD5350S驅動器的VCC2和VEE2引腳旁邊，必須緊鄰放置高質量的陶瓷旁路電容（如1 μF + 100 nF），為驅動器提供低阻抗的瞬時電流源。

對稱性：對于并聯的MOSFET，從驅動器到每個器件的柵極驅動路徑必須在長度、寬度和形狀上保持嚴格的對稱。這確保了驅動信號能夠同時、同質地到達每個柵極，是實現良好動態均流的物理基礎 。

表3: 柵極驅動與輔助電源子系統關鍵元件值

元件	型號/數值	描述
柵極驅動IC	BTD5350S	單通道10 A隔離驅動，獨立開/關控制
開通柵極電阻	Rgon?	5 - 10 Ω (每個器件獨立)
關斷柵極電阻	Rgoff?	1 - 5 Ω (每個器件獨立)
DC-DC控制器IC	BTP1521F/P	6 W, 1.3 MHz 正激控制器
振蕩器電阻	Rosc?	42.2 kΩ (對應約470 kHz)
隔離變壓器	TR-P15DS23-EE13	4500 Vac隔離, 10:16匝比
副邊穩壓	ZD1, ZD2	18 V, 5.1 V 齊納二極管 (用于生成+/-電源軌)

系統保護、可靠性與EMC考量

在將高性能器件集成為一個可靠的系統時，必須周全地考慮保護、長期可靠性和電磁兼容性（EMC）等系統級問題。

短路保護（SCP）策

與硅基IGBT相比，SiC MOSFET的短路耐受時間（SCWT）非常短，通常只有2-3 μs，這是由于其芯片面積相對較小，熱容低，在短路大電流下溫升極快 。因此，必須設計反應極其迅速的短路保護電路。

退飽和（DESAT）保護：這是一種成熟的、通過監測器件導通時漏源電壓（VDS?）來實現過流保護的方法。當器件正常導通時，$V_{DS}$處于較低水平（ID??RDS(on)?）。一旦發生短路，電流急劇增大，MOSFET退出歐姆區進入飽和區，$V_{DS}$會迅速攀升。DESAT電路通過一個高壓二極管監測$V_{DS}$，當其超過預設閾值時，立即判斷為短路故障并關斷驅動器。

SiC應用的挑戰與設計：將DESAT用于SiC MOSFET時需特別注意：

消隱時間（Blanking Time）：在MOSFET開通瞬間，$V_{DS}$從高壓下降需要一定時間，為防止此過程中的高電壓誤觸發保護，DESAT電路需要一個“消隱時間”。由于SiC開關速度極快，此時間必須精確控制，既要足夠長以避免誤動，又要足夠短以滿足SCWT的要求 。

高壓二極管：監測800 V母線下的VDS?，需要使用能夠承受高反壓的二極管。對于1200 V器件，通常需要串聯多個高壓二極管 。

并聯問題：在并聯應用中，只需監測其中一個器件的$V_{DS}即可。但必須確保布局對稱，以使該器件的V_{DS}$能代表整個并聯組的狀態。

一個適配本設計的DESAT電路可以集成在BTD5350S驅動器的外圍，利用其快速的故障響應能力，在檢測到故障后執行安全的軟關斷，以避免高di/dt關斷帶來的致命電壓尖峰

電磁兼容性（EMC）設計

SiC MOSFET的優勢——極高的開關速度（dv/dt和di/dt）——也使其成為強大的電磁干擾（EMI）源 。APF系統必須通過嚴格的EMC測試，因此在設計初期就必須全面考慮EMC問題。

源頭抑制：

優化布局：如前述，最小化功率回路和柵極驅動回路的寄生電感是抑制EMI最根本、最有效的手段。

控制開關速度：通過合理選擇開通柵極電阻Rgon?，可以在一定程度上控制dv/dt和di/dt，在開關損耗和EMI之間取得平衡。

路徑控制：

濾波：在APF的交流輸入端設計一個高效的EMI濾波器，以濾除傳導到電網的共模和差模噪聲。

接地與屏蔽：采用單點接地或多點接地策略，合理規劃數字地、模擬地和功率地的布局與連接。對關鍵的開關節點和高頻走線進行屏蔽，可以有效抑制輻射干擾 。

長期可靠性評估

APF作為電網設備，通常要求具有10年以上的使用壽命。因此，器件的長期可靠性至關重要。基本半導體提供的可靠性數據為評估B3M系列器件的長期性能提供了有力支持 。

加速老化測試：B3M系列器件通過了嚴苛的加嚴可靠性驗證，包括2500小時的高溫反偏（HTRB）和高溫高濕反偏（H3TRB）測試。測試結果顯示，關鍵參數如VGS(th)?、漏電流I_{dss}和導通電阻R_{on}的漂移均在極小的可控范圍內（例如，變化率<5%），遠超行業常規的1000小時標準。這證明了器件在長期高電場和高溫高濕應力下的穩定性和耐久性 。 ?

柵氧可靠性：柵極氧化層的可靠性是MOSFET壽命的關鍵。制造商提供的經時擊穿（TDDB）測試數據顯示，其SiC MOSFET在175°C、柵壓20 V的持續應力下，平均無故障時間（MTTF）的推算值超過108小時（超過1.1萬年）。這一數據表明其柵氧工藝非常成熟和穩健，能夠保證在APF應用的長期運行中具有極高的可靠性 。

這些超越標準要求的可靠性數據，為設計工程師采用B3M013C120Z于對可靠性要求極高的電能質量治理設備中提供了堅實的信心。它將技術選型從單純的性能比較，提升到了對全生命周期可靠性的考量。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

結論與設計建議

傾佳電子通過對B3M013C120Z SiC MOSFET器件特性、并聯應用挑戰、熱管理、驅動與電源設計、系統保護及可靠性的全面分析，得出以下結論：

采用多個B3M013C120Z器件并聯構成兩電平三相橋式逆變器，作為有源電力濾波器（APF）的功率核心，在技術上是完全可行且極具性能優勢的方案。該方案能夠充分利用SiC技術帶來的高頻、高效優勢，構建出響應速度快、功率密度高、可靠性強的電能質量治理設備。

設計的成功實施，關鍵在于對以下三大支柱的把握：

發揮器件核心優勢：充分利用B3M013C120Z的低損耗、優異熱性能（低Rth(j?c)?）以及制造商所聲稱的緊密參數一致性。后者是簡化并聯設計、降低系統復雜度和成本的關鍵因素。

遵循嚴苛的布局準則：必須將功率回路和柵極驅動回路的物理對稱性作為PCB設計的最高準則。任何由布局引入的非對稱寄生參數都可能抵消器件參數一致性帶來的好處，并嚴重惡化動態均流性能。

采用系統化的集成方案：利用基本半導體提供的完整組件生態系統——包括BTD5350S高性能驅動器和由BTP1521x與TR-P15DS23-EE13構成的專用輔助電源——是確保SiC MOSFET在最佳工況下運行、簡化設計并提升整體可靠性的明智選擇。

基于以上分析，提出以下具體設計建議：

并聯數量與開關頻率：對于一個額定電流為100 A的APF模塊，建議每個開關位置采用2-3個B3M013C120Z并聯。開關頻率建議選擇在50 kHz至80 kHz的范圍內，這是一個在APF補償性能、系統效率和熱管理難度之間取得良好平衡的優化區間。

原型驗證關鍵步驟：在原型開發階段，應重點驗證以下內容：

動態均流測試：使用電流探頭（如羅氏線圈）精確測量每個并聯器件在開關瞬態的電流波形，驗證動態均流效果。

熱成像分析：在滿載運行時，使用紅外熱像儀監測所有并聯器件的溫度分布，確保沒有出現局部熱點，驗證熱設計的有效性。

柵極電壓測量：在所有工作條件下仔細測量每個器件的柵極電壓波形，檢查是否存在振蕩、過沖或串?dāng)_問題。

短路測試：在受控條件下對短路保護電路進行測試，驗證其響應速度和保護行為是否符合設計預期。

綜上所述，B3M013C120Z SiC MOSFET為高性能APF的設計提供了卓越的器件基礎。通過遵循本報告中詳述的系統化設計方法和工程實踐準則，設計工程師能夠成功地應對并聯應用帶來的挑戰，開發出穩定、高效、可靠的新一代有源電力濾波器產品。
