傾佳電力電子設備高壓輔助電源拓?fù)?、器件選型與1700V SiC MOSFET技術分析報告

I. 緒論：高壓電力電子系統對輔助電源的嚴苛要求

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

A. 電力電子設備中的高壓 DC 母線環境概述

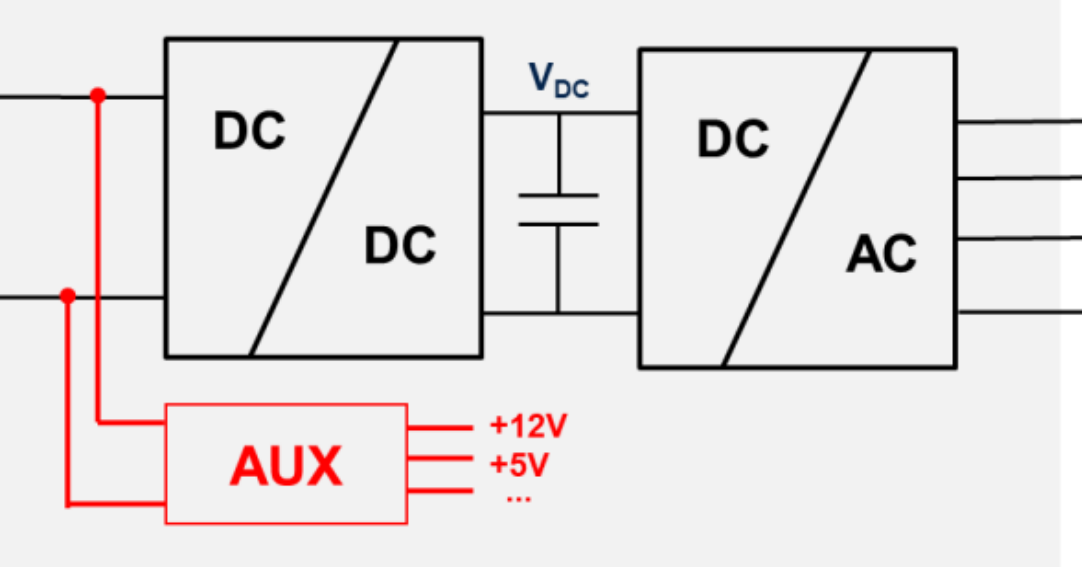

光伏逆變器、儲能變流器（ESS）和大功率變頻器（VFD）是現代電網和工業應用中的核心設備。這些設備的主功率級通常運行在極高的直流母線電壓下，常見電壓范圍在 600V DC 至 1000V DC 甚至更高 。輔助電源（Auxiliary Power Supply, Aux PSU）在這些高壓系統中扮演著“神經中樞”的角色，負責為關鍵的低壓子系統提供穩定的電源，包括柵極驅動器、控制電路（如 DSP/MCU）、冷卻風扇、傳感器和通信模塊。因此，輔助電源的可靠性直接決定了整個主系統的運行效率和壽命。

為了直接從高壓直流母線取電，輔助電源的主開關器件必須具備極高的耐壓能力。設計時不僅需要承受標稱的直流輸入電壓，更要預留充足的裕量來吸收在開關瞬態過程和系統浪涌期間產生的嚴重電壓尖峰。在追求高效率和高功率密度的趨勢下，輔助電源的性能要求變得極為苛刻。

B. 傳統硅（Si）方案在高壓應用中的局限性

傳統的硅功率半導體在高壓應用中面臨著不可逾越的性能瓶頸。為了實現高擊穿電壓，傳統的硅高壓 MOSFET 或 IGBT 需要非常厚的漂移區。這一結構上的要求導致了漏源導通電阻 (RDS(on)?) 顯著增加，進而產生了較大的傳導損耗 。

高傳導損耗意味著大量的熱能產生，這使得系統必須依賴體積龐大的散熱器進行熱管理。這種需求與現代電力電子設備追求小型化、輕量化和高功率密度的發展趨勢完全背道而馳 。

此外，如果為了滿足超過 1300V 的耐壓需求而采用電壓等級較低的 Si MOSFET 串聯方案（例如串聯一對 800V MOSFET），雖然理論上可以達到高耐壓，但這種方法會引入復雜的柵極驅動電路和精密的電壓平衡電路。這不僅顯著增加了系統的復雜性、物料成本，而且增加了潛在的故障點 。由于光伏和儲能領域的停機維護成本極高，犧牲電壓裕量或引入復雜串聯結構的設計，是對系統長期可靠性的重大威脅。因此，設計人員迫切需要一種能夠在高壓下提供高效率、高熱穩定性且結構簡單可靠的解決方案。

II. 高壓輔助電源的典型拓?fù)浣Y(jié)構與控制策略

A. 拓?fù)溥x擇：隔離型反激轉換器的優勢

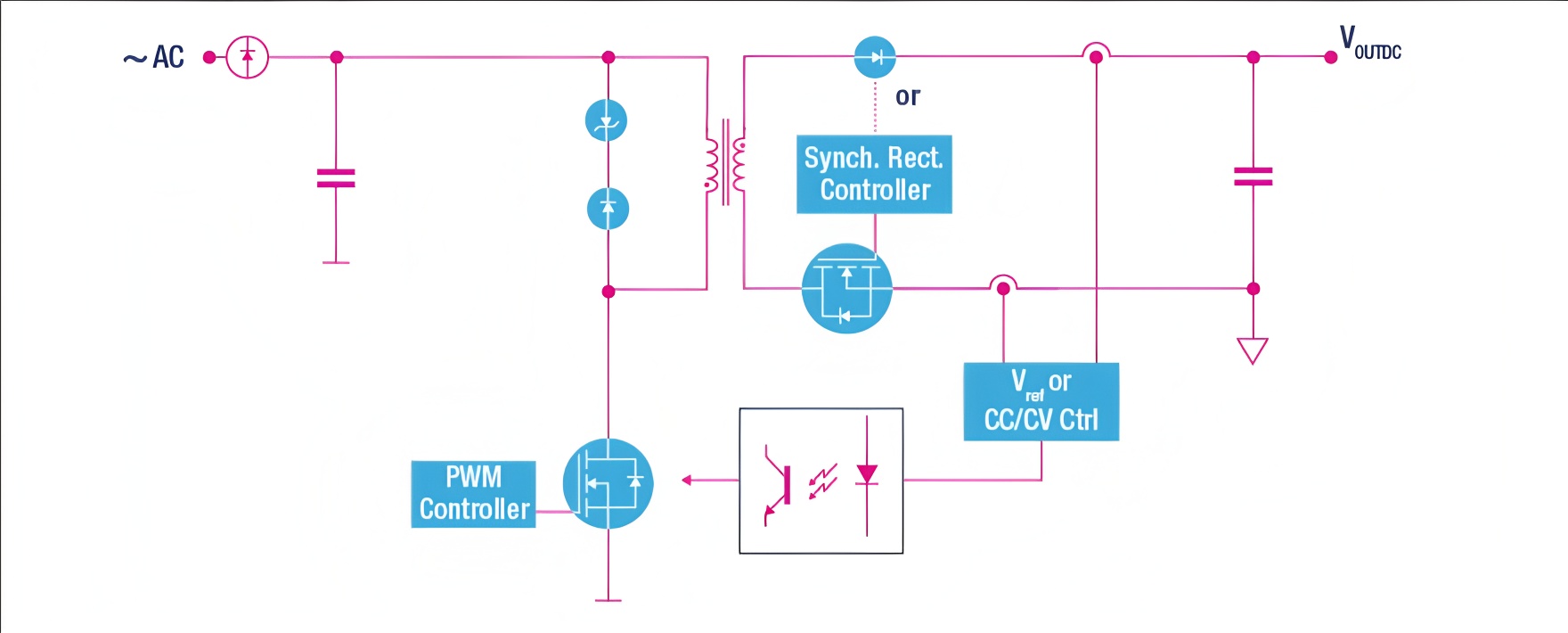

在中低功率（通常小于300W）的高壓隔離應用中，隔離型反激（Flyback）轉換器因其結構簡單、元件數量少、以及天然提供輸入/輸出隔離的優點，成為工業輔助電源和開關電源的首選拓?fù)?。 為了進一步提升系統的能效并降低開關損耗，現代輔助電源設計經常采用準諧振（Quasi-Resonant, QR）反激控制模式 。QR 模式通過在主開關的漏源電壓 ( VDS?) 波形的谷底導通，實現準零電壓開關（ZVS）。這種谷底開關技術在高頻操作下表現尤為優異，能夠最大限度地減少開關損耗。

B. 核心控制策略：電流模式 PWM 控制器

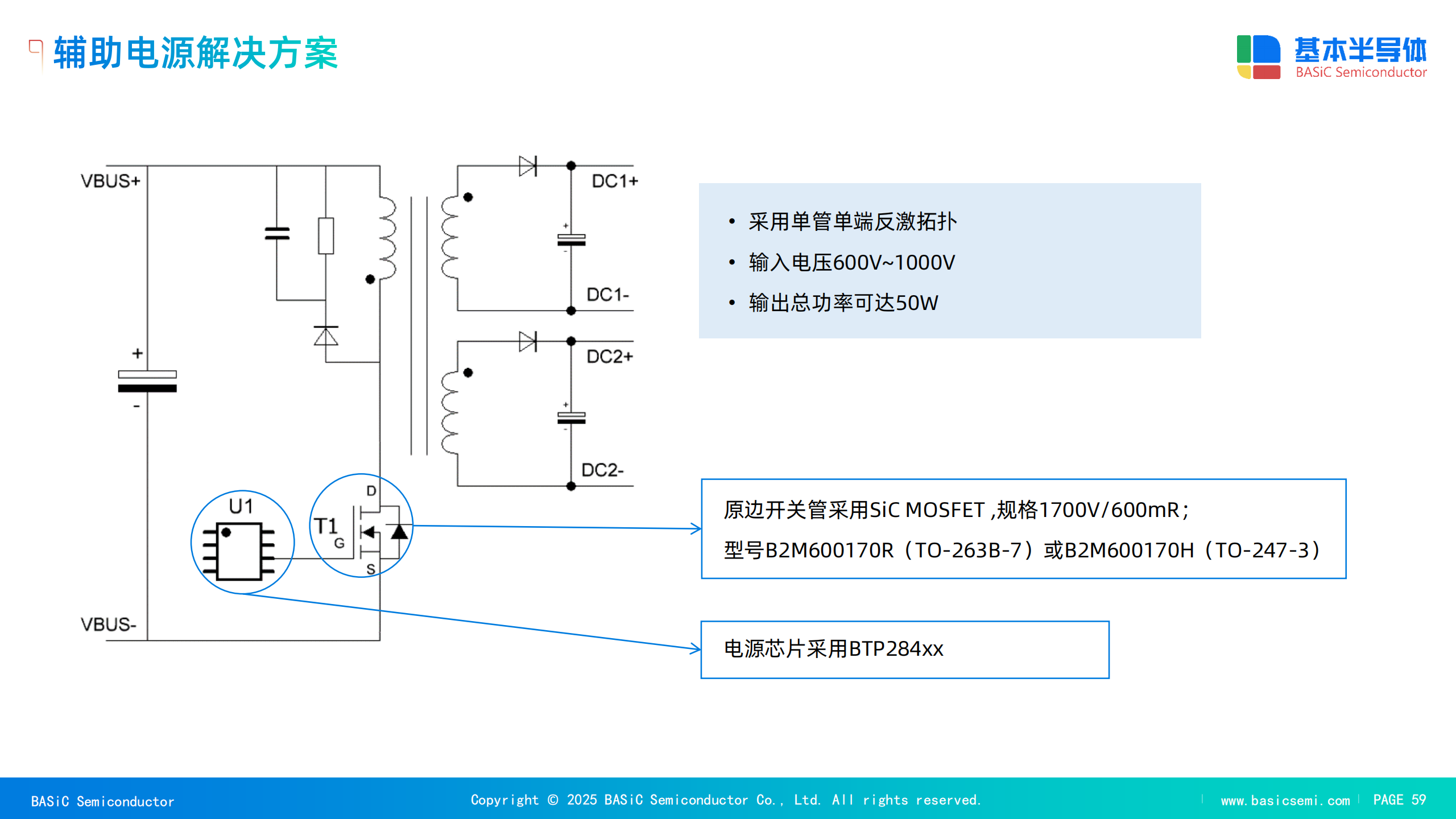

輔助電源的高效運行依賴于高性能的電流模式 PWM 控制器，例如基本半導體（BASiC Semiconductor）的 BTPx84x 系列，該系列專為反激電源和 BOOST 變換器設計 。

該系列控制器具備支持高頻操作的能力，其最高工作頻率可達 500kHz 。這一高頻特性是選用 SiC MOSFET 的直接推動力，因?yàn)橹挥?SiC 器件極低的開關損耗才能在 500kHz 頻率下保持高效率。控制器通過 ISENSE 管腳實現原邊電流檢測和逐周期限流功能，提高了系統保護的響應速度 。此外，該控制器系列提供了高達 ±1A 的門極驅動峰值電流 ，這足以直接、快速地驅動低柵極電荷 ( QG?) 的 SiC MOSFET（如 B2M600170 系列 QG? 僅為 14 nC） 。

在高壓反激拓?fù)渲?，確定主開關的耐壓需求至關重要。開關在關斷瞬間承受的峰值電壓應力 (VDS,peak?) 是由輸入電壓、反射電壓和開關尖峰共同決定的：

VDS,peak?≈Vin,max?+VOR?+Vspike?

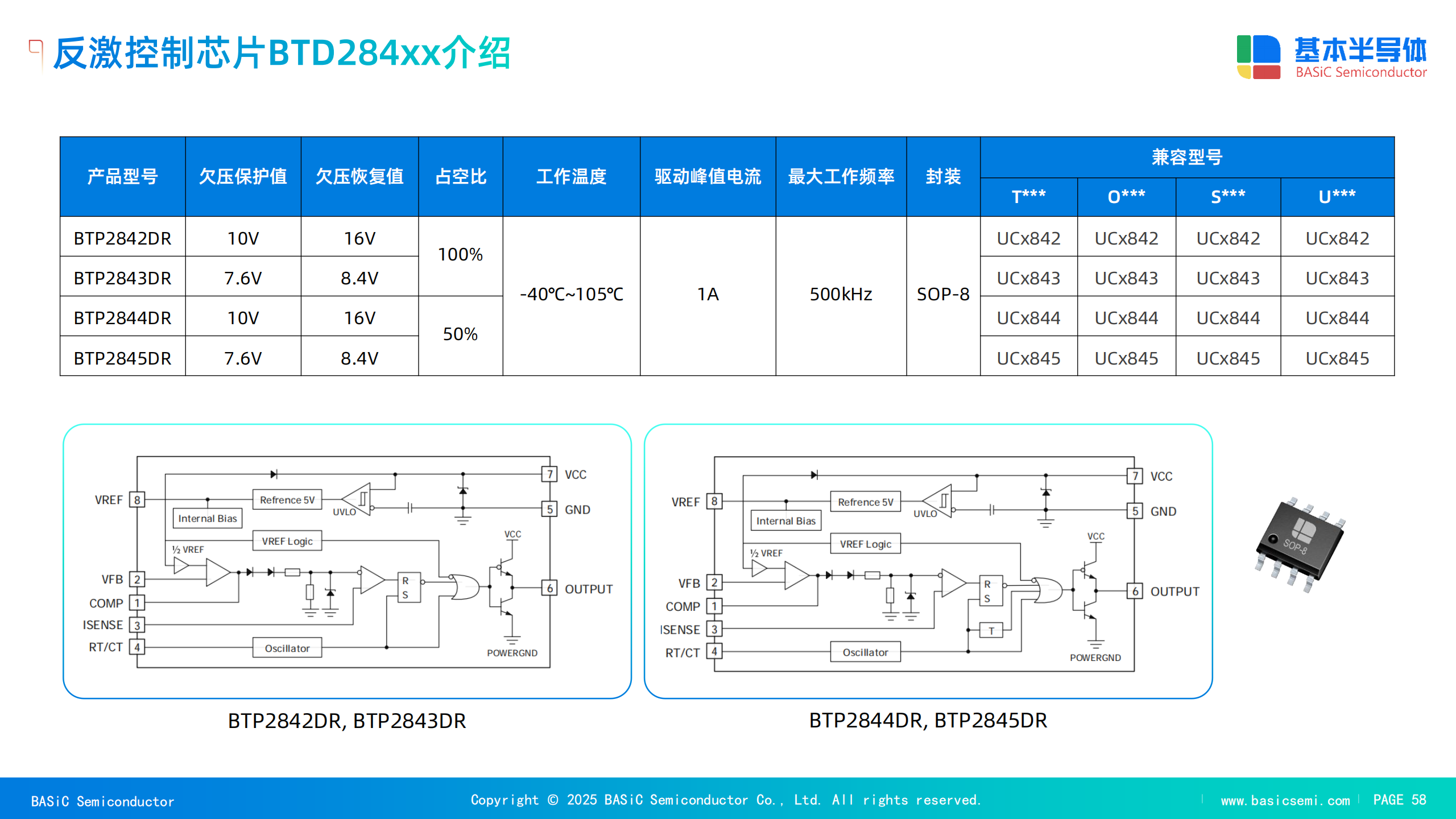

在 1000V DC 輸入的系統中，VDS,peak? 極易超過 1500V。這種固有的高電壓應力要求器件必須擁有足夠的裕量。此外，控制器必須具備魯棒的欠壓鎖定（UVLO）機制，以確保在高壓?jiǎn)?dòng)和掉電過程中 VCC 供電的穩定。BTPx84x 系列提供了寬滯回的 UVLO 特性（例如 BTPx842/BTPx844 的恢復閾值為 16V，保護閾值為 10V） ，這是在高壓惡劣環境中確保輔助電源穩定啟動的必要條件。SiC 的低

QG? 允許控制器運行在高頻（500kHz），從而減小磁性元件和電容的體積，直接實現高功率密度。

III. 碳化硅 (SiC) 技術的本質優勢與對比分析

A. SiC 物理特性：寬帶隙的深層意義

碳化硅（SiC）屬于寬禁帶（Wide Bandgap, WBG）半導體材料，其卓越的性能根植于其優異的物理特性 。

帶隙能 (Bandgap Energy, Eg?): SiC 的帶隙能為 3.2 eV，大約是傳統硅（1.1 eV）的三倍 。更高的

Eg? 使得 SiC 器件能夠在更高的溫度下保持穩定的電學特性，降低本征載流子濃度，從而極大地減少高溫下的漏電流 (IDSS?)。

臨界擊穿場強 (Critical Breakdown Field Strength, EC?): SiC 的 EC? 約為 3 MV/cm，是硅（約 0.3 MV/cm）的十倍 。這一特性具有革命性的意義：為了實現相同的擊穿電壓，SiC 功率器件的漂移層可以設計得更薄，這直接導致了在給定耐壓下，器件單位面積的導通電阻 ( RDS(on)?) 遠低于 Si 器件。

B. 動態與靜態性能的優化

SiC 材料的特性直接轉化為卓越的電氣性能，使其完美契合高頻輔助電源的需求。

靜態性能方面，BASiC 1700V SiC MOSFETs（如 B2M600170 系列）在 25°C 時典型的 RDS(on)? 僅為 600 mΩ ，在高壓器件中表現出色，顯著降低了傳導損耗。

動態性能方面，SiC MOSFET 具有極低的開關損耗。總柵極電荷 (QG?) 僅為 14 nC ，確保了低驅動損耗和納秒級的開關速度，能夠支持 500kHz 級別的高頻操作。此外，輸出電容存儲能量 ( Eoss?) 僅為 6.3 μJ ，最大程度地減少了開關瞬間的能量消耗。

另一個關鍵優勢在于 SiC MOSFET 的體二極管。與傳統 Si 器件不同，SiC 體二極管的反向恢復電荷 (Qrr?) 極低，典型值在 25°C 時分別為 42 nC (H 封裝) 或 38 nC (R 封裝) 。這種近乎零的反向恢復特性徹底消除了 Si 器件在高頻硬開關中常見的反向恢復損耗和 EMI 問題。

C. 熱管理與可靠性提升

SiC 技術對熱管理帶來的效益不僅僅是效率提升。BASiC SiC MOSFET 的最大工作結溫 (Tj?) 上限高達 175°C ，為系統設計提供了更大的熱裕量。結合 SiC 優異的熱導率，這意味著器件在高環境溫度或高功率密度下仍能保持可靠運行。

實際應用數據證實了 SiC 的熱管理優勢。在 1000V DC 輸入、滿載 65W 輸出的苛刻條件下，SiC 器件的實測溫度仍能穩定控制在 92°C 左右 。該溫度遠低于 175°C 的結溫上限，保證了在光伏和儲能等惡劣工業環境中的長期熱可靠性和更長的使用壽命 。這種對環境溫度的高容忍度是系統可靠性的一項重要指標。

IV. 1700V SiC MOSFET 成為高壓輔助電源主流選擇的必然性

A. 高壓系統輸入端設計裕量需求論證

1700V SiC MOSFET 成為主流選擇的根本原因在于其提供了高壓系統運行所需不可或缺的電壓安全裕量。對于標稱 1000V DC 母線的電力電子系統，反激拓?fù)渲兄鏖_關的瞬態峰值電壓 VDS,peak? 極有可能達到 1500V 甚至更高。

如果選用 1200V 額定電壓的器件，在高壓輸入下將缺乏任何安全裕量。即使是微小的漏感尖峰或母線電壓瞬變，都可能導致器件超過其最大額定電壓，進而引發雪崩擊穿和系統性失效 。雖然 1500V 器件提供了稍多一些的裕量，但如果采用硅技術，其 RDS(on)? 通常過高，熱性能不佳。

相比之下，1700V SiC MOSFET（如 B2M600170 系列） 提供了至少 20% 至 30% 的絕對安全裕量，能夠可靠地吸收設計中難以完全消除的開關尖峰和系統級浪涌。這一安全閾值保障了在 1000V DC 應用中長期、穩定的運行。

B. BASiC 1700V SiC MOSFET B2M600170 系列的技術驗證

基本半導體 B2M600170 系列 SiC MOSFET 以其卓越的參數平衡性，成為了高壓輔助電源的首選。該系列具備 1700V 的高耐壓等級，同時保持了 25°C 時 600 mΩ 的低典型導通電阻 。其極低的 QG?（14 nC）配合 BTPx84x 等 500kHz 級別的控制器，使得高頻開關成為可能。

值得注意的是，SiC RDS(on)? 具有正溫度系數，即 RDS(on)? 會隨著溫度升高而增加。該系列器件從 25°C 的 600 mΩ 增加到 175°C 的 1230 mΩ (約 2.05倍) 。這一特性雖然會使高溫傳導損耗略微增加，但它是一種防止熱失控（Thermal Runaway）的固有保護機制，大大增強了器件在各種工況下的穩定性。

下表總結了 BASiC B2M600170 系列的關鍵性能參數，證明了其在可靠性、效率和熱性能方面的優勢：

BASiC B2M600170 系列關鍵性能參數對比

V. 封裝與熱性能對輔助電源小型化的影響

A. 封裝技術對開關性能的決定性影響

為了滿足不同的安裝和散熱要求，該系列 SiC MOSFETs 提供了多種封裝選項，例如螺釘安裝的 TO-247-3 (B2M600170H) 和表面貼裝的 TO-263B-7 (B2M600170R) 。

在追求極致功率密度和高頻操作的輔助電源設計中，封裝技術對開關性能的影響是決定性的。B2M600170R 采用的 TO-263B-7 封裝集成了 **Kelvin Source（開爾文源）**端子 。開爾文源是一個單獨的信號源引腳，用于連接?xùn)艠O驅動回路，從而將主電流路徑中的高寄生電感（Common Source Inductance, CSI）從敏感的驅動回路中分離出來。

通過有效消除 CSI 對柵極電壓產生的負反饋效應，開爾文源極大地加快了開關速度并降低了動態損耗。數據顯示，R 封裝的典型開通延遲時間 (td(on)?) 僅為 7 ns，遠低于 H 封裝的 12 ns 。更重要的是，R 封裝在 25°C 時的典型開通能量 (Eon?) 為 53 μJ，比 H 封裝的 80 μJ 減少了約 34% 。這表明，先進的封裝技術是充分釋放 SiC 核心材料高速開關潛能的關鍵。

B. SiC 器件對功率密度提升的量化貢獻

SiC 器件與高頻控制器（如 BTPx84x 的 500kHz）的結合，使得輔助電源實現了顯著的小型化。由于 Eon? 極低，開關頻率可以遠超傳統 Si 方案（通常低于 150kHz），進而使得電感、變壓器和電容等無源元件的體積和重量大幅減小。

在行業層面，高頻化帶來的小型化效益是巨大的。研究表明，在以 1 MHz 運行的隔離型 LLC 轉換器中，采用 SiC 或 GaN 技術可以使磁性元件的尺寸和重量減少高達六倍 。

此外，SiC 的低損耗特性和高達 175°C 的工作結溫，極大地降低了對熱管理系統的要求。設計人員可以顯著減小甚至取消散熱器 ，這直接促進了高功率密度 Aux PSU 的實現，對于空間和重量受限的儲能和電動汽車充電站等應用至關重要。

VI. 總結與行業展望

A. 總結 1700V SiC MOSFET 在輔助電源設計中的核心價值

1700V SiC MOSFET 已成為高壓電力電子輔助電源的主流選擇，其核心價值體現在以下三個方面：

超高可靠性： 1700V 的耐壓等級為 1000V DC 輸入系統提供了 20% 到 30% 的絕對安全裕量，這是保證在瞬態尖峰和系統浪涌下長期穩定運行的關鍵要素。

極致效率與小型化： 憑借 600 mΩ 的低 RDS(on)? 和極低的開關損耗（QG? 14 nC，Eon? 低至 53 μJ），SiC 支持 500kHz 級別的高頻操作。這一高頻化是實現高功率密度、顯著減小磁性元件體積和減少散熱器需求的前提。

高溫穩定性： 175°C 的最大工作結溫以及 SiC 固有的正溫度系數 RDS(on)?，確保了設備在戶外或工業等惡劣環境下的長期熱可靠性。

B. 對未來電力電子系統輔助電源設計趨勢的展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

隨著 SiC 技術的成熟和成本的持續優化，1700V SiC MOSFET 預計將完全取代復雜的串聯 Si 方案，成為 1000V 級應用中輔助電源的行業標準配置。

未來的設計趨勢將傾向于更高的集成度。例如，將 SiC 功率開關、柵極驅動器和 PWM 控制器集成到高度優化的芯片組或模塊中，將進一步簡化設計流程，并實現更高的功率密度。這種集成化與 SiC 材料優勢的結合，將繼續推動光伏、儲能和電動汽車等高壓電力電子系統的發展。
