DRV81004-Q1 是一款四通道低側驅動器，具有集成保護和診斷功能。該器件專門設計用于控制汽車和工業應用中的繼電器。

具有菊花鏈功能的串行外設接口 （SPI） 用于控制和診斷負載和設備。兩個具有映射功能的輸入引腳可用于輸出的直接 PWM 控制。該設備支持 Limp Home 模式以實現故障安全激活。
*附件：drv81004-q1.pdf

DRV81004-Q1的每個低側開關具有700mΩ的導通電阻。當所有四個通道同時導通時，該器件每個輸出可支持 470mA 電流。每個輸出端的集成鉗位電路在關閉感性負載時耗散存儲的能量。

DRV81004-Q1支持各種保護功能，如欠壓、過壓、短路和開路負載檢測。與嵌入式保護和診斷功能的高度集成使 DRV81004-Q1 成為汽車車身和動力總成應用以及工業繼電器控制應用的絕佳選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 3V 至 40V 模擬電源電壓
  • 啟動能力低至 3V
  • 支持 LV124 汽車標準
• 3V 至 5.5V 數字電源電壓
  • 與 3.3V 和 5V 微控制器兼容
• 42V 最小漏極至源極箝位電壓
• RDS（ON）：12V、25 °C 時典型值為 700mΩ
• 電流：85 °C 時每個輸出 470mA，所有通道導通
• 2 個具有映射功能的并行輸入
• 跛行回家模式下的故障安全激活
  • 使用 nSLEEP 和 IN 引腳
• 低電流睡眠模式
  • < 2.7μA，用于 TJ ≤ 85 °C，使用 nSLEEP 引腳
• 用于控制和診斷的 16 位 SPI 接口
  • 菊花鏈功能
  • 與 8 位 SPI 器件兼容
• 支持各種保護功能 -
  • 集成反向電池保護
  • 對地短路和電池保護
  • 在欠壓條件下行為穩定
  • 過流鎖存器關閉
  • 過溫警告
  • 熱關斷鎖存器關閉
  • 過壓保護
  • 電池丟失和地面保護丟失
  • 靜電放電 （ESD） 保護
• 支持多種診斷功能 -
  • 通過SPI寄存器獲取診斷信息
  • ON狀態下的過載檢測
  • 關閉狀態下的開路負載檢測
  • 輸入和輸出狀態監視器

參數

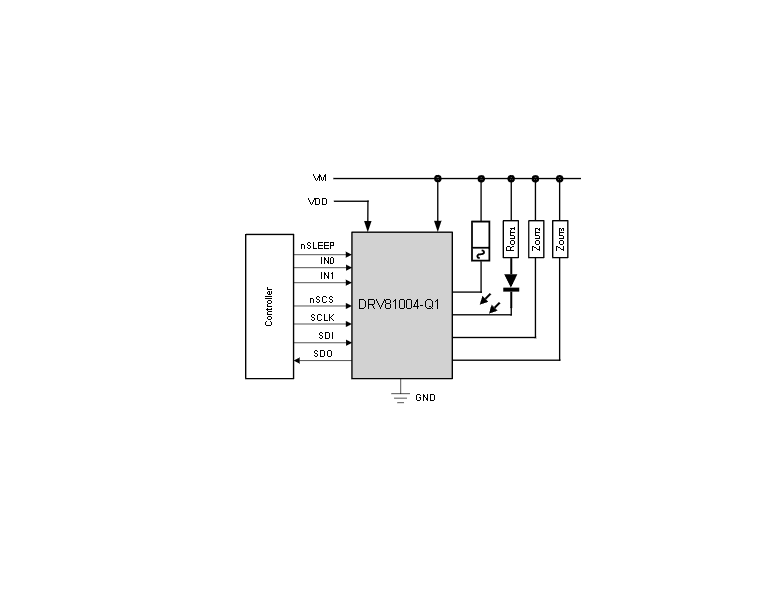

方框圖

?一、核心產品概述?

• ?型號?：DRV81004-Q1（AEC-Q100認證，符合汽車應用標準）
• ?功能?：集成保護與診斷功能的四通道低側驅動器，專為汽車?yán)^電器控制設計
• ?關鍵特性?：
  • ?寬電壓支持?：3V-40V模擬供電（支持低至3V的冷啟動），3V-5.5V數字供電
  • ?低導通電阻?：700mΩ典型值（12V/25°C），單通道470mA持續輸出能力
  • ?高集成保護?：集成短路/開路負載檢測、過溫/過流保護、反向電池保護（-18V）
  • ?靈活控制?：支持SPI接口（16位，5MHz時鐘）和直接PWM輸入控制
  • ?低功耗?：睡眠模式電流<2.7μA（TJ≤85°C）

?二、關鍵技術創新?

1. ?雙模式控制架構?
   • ?SPI控制?：支持寄存器配置、實時診斷及多設備級聯（Daisy Chain）
   • ?硬件直控?：IN0/IN1引腳支持Limp Home模式（無數字供電時仍可操作通道2/3）
2. ?動態保護機制?
   • 兩級過流閾值（IL_OCP0/1），響應時間低至3.5μs
   • 通道獨立溫度傳感器，150°C熱關斷+120°C預警
3. ?診斷功能?
   • 開路負載檢測（OFF狀態VDS<3.3V觸發）
   • 實時輸出狀態監控（OSM寄存器）

?三、典型應用場景?

• ?汽車電子?：車身控制模塊（BCM）、區域控制模塊（ZCM）、HVAC系統
• ?工業控制?：PLC繼電器驅動、氣動閥門控制
• ?安全冗余?：支持故障安全模式（Limp Home）和自動重啟機制

?四、電氣特性與封裝?

?五、設計要點?

1. ?布局建議?
   • VM/VDD引腳需就近放置68nF/100nF去耦電容
   • 散熱焊盤必須連接至PCB地平面（建議使用多過孔）
2. ?保護電路?
   • 輸入引腳串聯4.7kΩ電阻防止反向電壓
   • 輸出端可選10nF電容抑制ESD
