DRV81008-Q1 是一款八通道低側驅動器，具有集成保護和診斷功能。它設計用于控制汽車和工業應用中的繼電器。

具有菊花鏈功能的串行外設接口 （SPI） 控制和診斷負載和設備。兩個具有映射功能的輸入引腳允許對輸出進行直接PWM控制。該設備支持 Limp Home 模式以實現故障安全激活。
*附件：drv81008-q1.pdf

DRV81008-Q1的每個低側開關具有700mΩ的導通電阻。當所有八個通道同時導通時，該器件每個輸出可支持 330mA 電流。每個輸出端的集成鉗位電路在關閉感性負載期間耗散存儲的能量。

DRV81008-Q1 支持各種保護功能，例如欠壓、過壓、短路和開路負載檢測。DRV81008-Q1 與嵌入式保護和診斷功能的高度集成使它成為汽車車身和動力總成應用以及工業繼電器控制應用的絕佳選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 3V 至 40V 模擬電源電壓
  • 啟動能力低至 3V
  • 支持 LV124 汽車標準
• 3V 至 5.5V 數字電源電壓
  • 與 3.3V 和 5V 微控制器兼容
• 42V 最小漏極至源極箝位電壓
• RDS（ON）：12V、25 °C 時典型值為 700mΩ
• 電流：85 °C 時每個輸出 330mA，所有通道導通
• 2 個具有映射功能的并行輸入
• 跛行回家模式下的故障安全激活
  • 使用 nSLEEP 和 IN 引腳
• 低電流睡眠模式
  • < 3μA，用于 TJ ≤ 85 °C，使用 nSLEEP 引腳
• 用于控制和診斷的 16 位 SPI 接口
  • 菊花鏈功能
  • 與 8 位 SPI 器件兼容
• 支持各種保護功能 -
  • 集成反向電池保護
  • 對地短路和電池保護
  • 在欠壓條件下行為穩定
  • 過流鎖存器關閉
  • 過溫警告
  • 熱關斷鎖存器關閉
  • 過壓保護
  • 電池丟失和地面保護丟失
  • 靜電放電 （ESD） 保護
• 支持多種診斷功能 -
  • 通過SPI寄存器獲取診斷信息
  • ON狀態下的過載檢測
  • 關閉狀態下的開路負載檢測
  • 輸入和輸出狀態監視器

參數

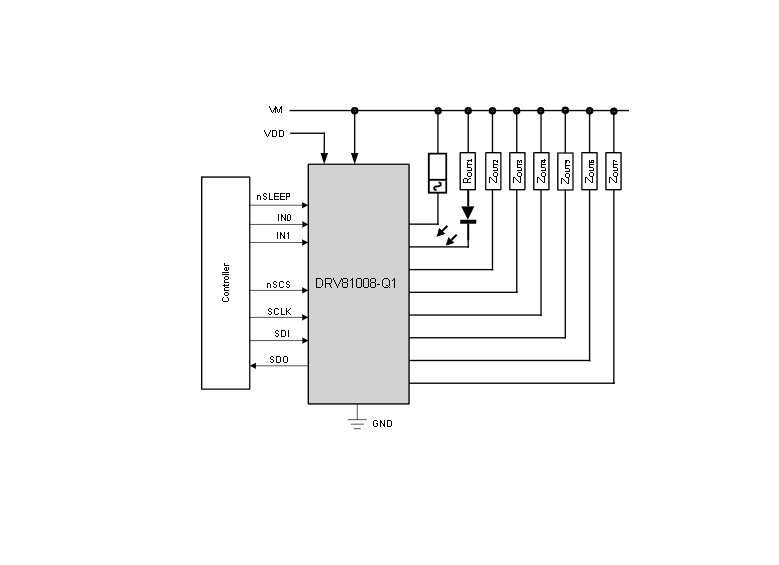

方框圖

?一、核心產品概述?

• ?型號?：DRV81008-Q1（AEC-Q100認證，符合汽車應用標準）
• ?功能?：集成保護與診斷功能的八通道低側驅動器，專為汽車?yán)^電器控制設計
• ?關鍵特性?：
  • ?寬電壓支持?：3V-40V模擬供電（支持低至3V的冷啟動），3V-5.5V數字供電
  • ?低導通電阻?：700mΩ典型值（12V/25°C），單通道330mA持續輸出能力（全通道同時工作）
  • ?高集成保護?：集成短路/開路負載檢測、過溫/過流保護、反向電池保護（-18V）
  • ?靈活控制?：支持SPI接口（16位，5MHz時鐘）和直接PWM輸入控制（IN0/IN1引腳）
  • ?低功耗?：睡眠模式電流<3μA（TJ≤85°C）

?二、關鍵技術創新?

1. ?雙模式控制架構?
   • ?SPI控制?：支持寄存器配置、實時診斷及多設備級聯（Daisy Chain）
   • ?硬件直控?：IN0/IN1引腳支持Limp Home模式（無數字供電時仍可操作通道2/3）
2. ?動態保護機制?
   • 兩級過流閾值（IL_OCP0/1），響應時間低至3.5μs
   • 通道獨立溫度傳感器，150°C熱關斷+120°C預警
3. ?診斷功能?
   • 開路負載檢測（OFF狀態VDS<3.3V觸發）
   • 實時輸出狀態監控（OSM寄存器）

?三、典型應用場景?

• ?汽車電子?：車身控制模塊（BCM）、區域控制模塊（ZCM）、HVAC系統
• ?工業控制?：PLC繼電器驅動、氣動閥門控制
• ?安全冗余?：支持故障安全模式（Limp Home）和自動重啟機制

?四、電氣特性與封裝?

?五、設計要點?

1. ?布局建議?
   • VM/VDD引腳需就近放置68nF/100nF去耦電容
   • 散熱焊盤必須連接至PCB地平面（建議使用多過孔）
2. ?保護電路?
   • 輸入引腳串聯4.7kΩ電阻防止反向電壓
   • 輸出端可選10nF電容抑制ESD
