DRV8262-Q1 是一款寬電壓、高功率 H 橋電機驅動器，適用于 24V 和 48V 汽車應用。該器件集成了兩個 H 橋，用于驅動一個或兩個直流電機或一個雙極步進電機。DRV8262-Q1 在雙 H 橋模式下支持高達 8A 的峰值電流，在單 H 橋模式下支持高達 16A 的峰值電流。該器件還集成了電流檢測和調節、電流檢測輸出和保護電路。

高側 MOSFET 上的集成電流檢測允許驅動器在啟動和高負載事件期間調節電機電流。電流限制可以通過可調節的外部基準電壓源進行設置。該器件還為每個 H 橋提供與電機電流成正比的輸出電流。集成傳感消除了對分流電阻器的需求，從而減少了電路板面積和系統成本。
*附件：drv8262-q1.pdf

提供低功耗睡眠模式，以實現超低靜態電流。為電源欠壓鎖定 （UVLO）、電荷泵欠壓 （CPUV）、輸出過流 （OCP） 和器件過熱 （OTSD） 提供內部保護功能。

特性

• 符合 AEC-Q100 標準，適用于汽車
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• • 單或雙 H 橋電機驅動器
  • 驅動一個或兩個有刷直流電機
  • 一個步進電機
  • 一個或兩個熱電冷卻器 （TEC）
• 4.5V 至 60V 工作電源電壓范圍
• 低 RDS（ON）：
  • 100mΩ HS + LS（雙 H 橋）
  • 50mΩ HS + LS（單 H 橋）
• 高輸出電流能力：
  • 雙 H 橋（24V，25 °C）：8A 峰值
  • 單 H 橋（24V，25 °C）：峰值 16A
• 可編程作接口 -
  • 相位/使能 （PH/EN）
  • PWM（輸入/輸入）
• 集成電流檢測和調節
  • 用于高側MOSFET的電流檢測
  • 每個 H 橋的檢測輸出 （IPROPI）
  • ± 最大電流下 4% 的檢測精度
• 獨立邏輯電源電壓 （VCC）
• 可配置的關斷時間PWM斬波
  • 7、16、24 或 32μs
• 可編程故障恢復方法
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （3μA）
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）

參數

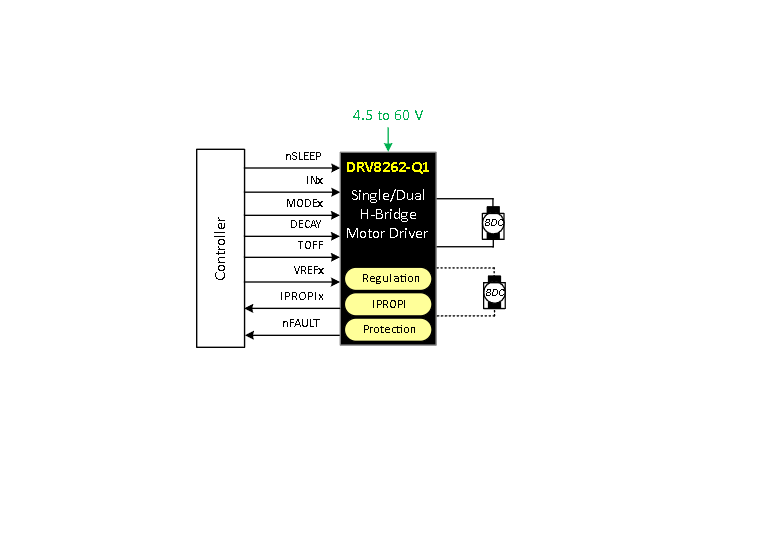

方框圖

?1. 核心特性?

• ?寬電壓范圍?
  • 支持4.5V至60V輸入電壓，適用于24V/48V汽車應用（AEC-Q100認證）。
  • 單/雙H橋配置，支持驅動：
    • 1-2個有刷直流電機
    • 1個步進電機
    • 1-2個熱電制冷器（TEC）
  • 低導通電阻：
    • 雙H橋模式：100mΩ（高邊+低邊）
    • 單H橋模式：50mΩ（高邊+低邊）
• ?高電流能力?
  • 雙H橋模式：8A峰值電流（24V, 25°C）
  • 單H橋模式：16A峰值電流（24V, 25°C）
• ?集成電流檢測?
  • 高邊MOSFET電流檢測，精度±4%（滿量程電流）。
  • 提供比例電流輸出（IPROPI），無需外部分流電阻。
• ?保護功能?
  • 過流保護（OCP）、欠壓鎖定（UVLO）、熱關斷（OTSD）。
  • 故障指示通過nFAULT引腳輸出。
• ?低功耗模式?
  • 睡眠模式電流僅3μA。

?2. 關鍵功能?

• ?控制接口?
  • ?PH/EN模式?：方向+使能控制。
  • ?PWM模式?：直接PWM輸入，支持高阻態。
• ?電流調節?
  • 通過VREF引腳設置電流限制閾值。
  • 可編程關斷時間（7μs至32μs）。
• ?衰減模式?
  • 支持慢衰減、混合衰減和智能動態衰減模式。
• ?封裝與引腳?
  • 44引腳HTSSOP（DDW）封裝，帶散熱焊盤。
  • 單/雙H橋模式通過MODE1/MODE2引腳配置。

?3. 典型應用?

• ?汽車電子?：車窗升降、天窗、座椅調節、轉向柱。
• ?工業設備?：有刷電機驅動、步進電機控制。
• ? 熱電制冷（TEC） ?：支持雙向電流控制，集成LC濾波設計。

?4. 設計要點?

• ?布局建議?
  • VM引腳需靠近放置0.01μF陶瓷電容和 bulk電容。
  • 散熱焊盤需通過多過孔連接至底層地平面。
• ? 電流檢測電阻（RIPROPI） ?
  • 根據公式計算：RIPROPI = VREF / (ITRIP × 212μA/A)。
• ?熱管理?
  • 4層PCB可顯著降低熱阻（RθJA低至22.2°C/W）。

?5. 保護機制?

• ?故障恢復?
  • OCPM引腳選擇鎖存或自動重試模式。
• ?熱關斷?
  • 結溫>150°C觸發，滯后20°C恢復。

?6. 參考設計?

• 提供典型應用電路（見圖7-1至圖7-7），包含：
  • 電機/TEC驅動接口
  • LC濾波設計（TEC應用）
  • 電流檢測電路配置
