DRV8210是一款集成電機驅動器，具有四個N溝道功率FET、電荷泵穩壓器和保護電路。三重器電荷泵架構允許該器件在低至1.65 V的電壓下工作，以適應1.8V電源軌和低電池電量條件。電荷泵集成了所有電容器，以減小PCB上電機驅動器的整體解決方案尺寸，并允許100%占空比工作。

該DRV8210支持多種控制接口模式，包括：PWM （IN1/IN2）、相位/使能 （PH/EN）、獨立半橋和并行半橋。每個接口都支持低功耗睡眠模式，通過關閉大部分內部電路來實現超低靜態電流消耗。
*附件：drv8210.pdf

該器件可提供高達 1.76A 的峰值輸出電流。它的工作電源電壓為 1.65 V 至 5.5 V。

該驅動器提供強大的內部保護功能，包括電源欠壓鎖定 （UVLO）、輸出過流 （OCP） 和器件過熱 （TSD）。

該DRV8210是引腳可擴展 R 系列器件的一部分 DS（開） 以及電源電壓選項，以最小的設計更改支持各種負載和電源軌。有關該系列器件的信息，請參閱器件比較。在 ti.com 上查看我們完整的有刷電機驅動器產品組合。

特性

• N 溝道 H 橋電機驅動器
  • MOSFET 導通電阻：HS + LS 1 Ω
  • 驅動一個雙向有刷直流電機
  • 兩個單向有刷直流電機
  • 一個單線圈或雙線圈閉鎖繼電器
  • 推挽式和雙穩態電磁閥
  • 其他電阻、電感或 LED 負載
• 1.65V 至 11V 工作電源電壓范圍
• 高輸出電流能力：
  • 全橋：1.76-A 峰值
  • 半橋：每個輸出 1.76A 峰值
  • 并聯半橋：3.52-A 峰值
• 多個接口，實現靈活性并減少 GPIO
• 標準PWM接口（IN1/IN2）
• 支持 1.8V、3.3V 和 5V 邏輯輸入
• 超低功耗睡眠模式
  • <84.5 nA @ 伏 虛擬機 = 5 伏，伏 VCC的 = 3.3 伏，T J = 25°C
  • 定時自動睡眠模式可減少 GPIO
• 保護功能
  • 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
• 設備系列。有關詳細信息，請參閱設備比較。
  • DRV8210：1.65-11 V，1 Ω，多個接口
  • DRV8210P：睡眠引腳、PWM接口
  • DRV8212：1.65-11 V，280 mΩ，多個接口
  • DRV8212P：睡眠引腳、PWM接口
  • DRV8220：4.5-18 V，1 Ω，多個接口

參數

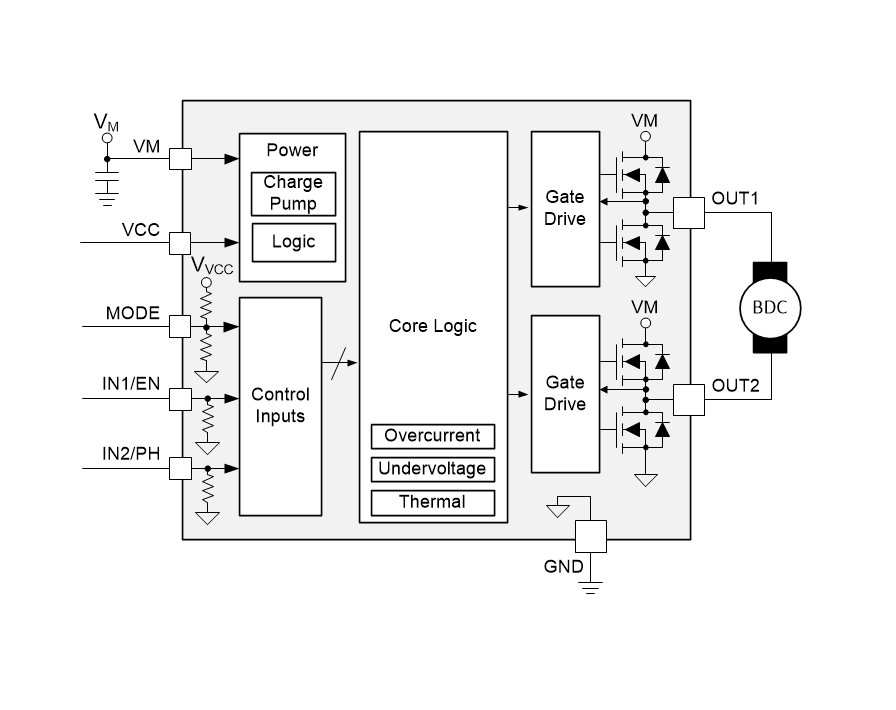

方框圖

?1. 核心特性?

• ?驅動架構?：集成N溝道H橋，支持雙向有刷直流電機、單/雙線圈鎖存繼電器、推挽/雙穩態電磁閥等負載。
• ?電壓范圍?：
  • 工作電壓：1.65V至11V（VM引腳），邏輯輸入兼容1.8V/3.3V/5V。
  • 峰值輸出電流：1.76A（全橋模式），并聯半橋模式下可達3.52A。
• ?控制接口?：
  • ?PWM模式?（IN1/IN2）：標準雙引腳控制，支持正向/反向/制動/高阻態。
  • ?PH/EN模式?：單PWM資源實現雙向控制，方向由PH引腳電平?jīng)Q定。
  • ?半橋模式?：獨立控制高低側MOSFET，支持并聯輸出降低導通電阻。
• ?低功耗?：
  • 自動睡眠模式（Autosleep）：輸入無活動時觸發，靜態電流低至84.5nA（典型值）。
  • 支持VCC引腳休眠（僅DSG封裝），邏輯電壓降至0V時進入超低功耗狀態。

?2. 保護機制?

• ? 欠壓鎖定（UVLO） ?：VM或VCC電壓低于閾值時禁用輸出。
• ? 過流保護（OCP） ?：電流超過1.76A時觸發，4.2μs消隱時間后自動重試。
• ? 熱關斷（TSD） ?：結溫超過193°C時停機，滯后22°C恢復。

?3. 封裝與型號?

• ?封裝選項?：
  • ?DRL?（6引腳SOT-563）：1.2mm×1.6mm，僅支持PWM接口。
  • ?DSG?（8引腳WSON）：2mm×2mm，支持所有控制模式，集成散熱焊盤。
• ?型號對比?：| 型號 | RDS(on) (mΩ) | 接口選項 | 休眠模式觸發方式 |
  | ---------- | --------------- | ----------------- | ------------------ |
  | DRV8210 | 1050 (DSG) | PWM/PH/EN/半橋 | Autosleep |
  | DRV8210P | 1050 | 僅PWM | nSLEEP引腳 |
  | DRV8220 | 1000 | 4.5-18V寬壓兼容 | Autosleep |

?4. 典型應用?

• ?電機驅動?：電動玩具、IP攝像頭IR濾光片、電子鎖、血壓計泵。
• ?繼電器/電磁閥?：水電表、智能家居閥門控制。
• ?布局建議?：
  • VM/VCC引腳需就近放置0.1μF低ESR陶瓷電容。
  • 散熱設計：DSG封裝需通過散熱焊盤連接PCB地平面，建議使用多via散熱。

?5. 關鍵設計參數?

• ?導通電阻?：525mΩ（高/低側MOSFET，DSG封裝@25°C）。
• ?開關時間?：上升/下降時間150ns（典型值），死區時間500ns。
• ?熱阻?：
  • DRL封裝：RθJA=153.2°C/W（SOT-563）。
  • DSG封裝：RθJA=99.6°C/W（WSON）。
