Microchip Technology HV56020/22評估板 (ADM00924) 是一款用于HV56020和HV56022雙路高壓運算放大器的演示和開發平臺。HV56020和HV 6022是為觸覺應用設計的驅動器解決方案。HV56020是集成了運算放大器、直流-直流轉換器和功率MOSFET的多芯片模塊 (MCM)。該運算放大器設計用于驅動225V觸覺壓電執行器，最小拉/灌電流為40mA。直流-直流控制器、功率MOSFET以及外部變壓器使用非隔離式反激配置生成電壓電源。HV56022由雙路高壓運算放大器組成，具有40A最小峰值電流和225V最大電壓驅動。該器件設計與HV56020一起使用增加通道數。

數據手冊：*附件：Microchip Technology HV56020，22評估板 (ADM00924)數據手冊.pdf

Microchip Technology HV56020/22評估板包括HV56020和HV56022，以及一個32位微控制器 (MCU )、12位雙通道數模轉換器 (DAC )、一個BLUETOOTH?模塊和電源管理IC。該評估板連接到基于微軟Windows的PC上可用的USB端口。簡單易用的圖形用戶界面 (GUI) 讓用戶可以通過USB使用實時或存儲的數據文件饋入數據，并支持.csv和.wav文件類型。該評估板可通過藍牙使用Android?應用傳輸數據到智能手機。

特性

• 4通道觸覺驅動器參考設計
• 4個高壓輸出
• 225V最大工作電壓
• 單個2.7V至5.5V電壓電源
• 支持單塊鋰離子電池運行
• 電池充電電路
• 基于Windows的GUI
• Android應用
• 藍牙通信
• 支持實時或存儲波形數據
• 支持.csv和.wav文件格式
• 用于3個電容式觸摸按鈕的連接器
• 四個高電壓運算放大器
• 4Mb SPI串行閃存

板布局

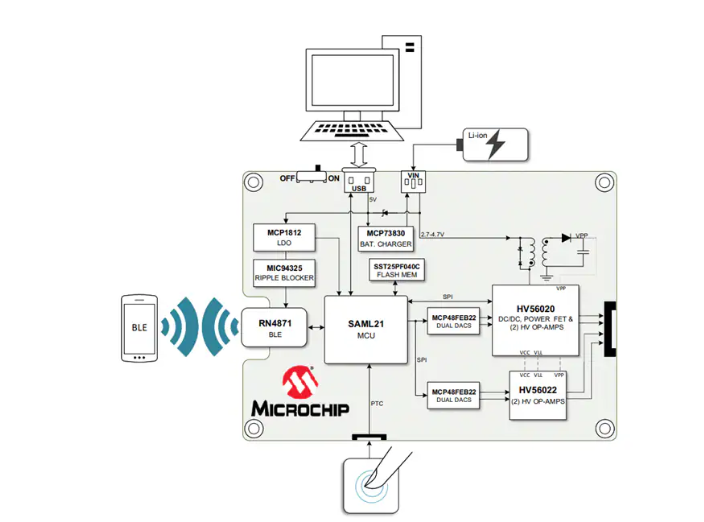

框圖

HV56020/22評估板技術解析與應用指南

?1. 產品概述與核心特性?

Microchip的HV56020/22評估板（ADM00924）是一款專為高電壓驅動應用設計的開發平臺，集成了雙路高壓運算放大器（HV56022）和帶DC-DC轉換器的功率MOSFET模塊（HV56020）。其核心特性包括：

• ?高壓驅動能力?：支持最高225V輸出電壓，峰值電流40mA，適用于壓電致動器（Haptic）驅動。
• ?多平臺支持?：提供Windows 10 GUI和Android BLE應用兩種控制方式。
• ?集成化設計?：包含32位ARM Cortex-M0 MCU（SAML21J18B）、12位雙通道DAC（MCP48FEB22）及藍牙低功耗模塊（RN4871）。
• ?靈活供電?：支持單節鋰離子電池（2.7-4.7V）和USB充電管理（MCP73830）。

?2. 硬件架構解析?

評估板采用模塊化設計，關鍵模塊功能如下：

• ?電源管理?：
  • MCP1812 LDO提供3.3V低功耗穩壓，MIC94325抑制電源紋波。
  • HV56020內置非隔離反激式DC-DC控制器，生成高壓供電（VPP可調67.5V-225V）。
• ?信號鏈?：
  • 數字信號通過SPI接口傳輸至DAC，轉換為模擬電壓驅動高壓運放。
  • 四路獨立輸出（HVOUT1-HVOUT4）支持多通道同步控制。
• ?保護機制?：
  • 過壓/欠壓、短路保護（DC-DC端）。
  • 溫度監控（+125°C閾值觸發關斷）。

?3. 典型應用場景?

• ?觸覺反饋系統?：驅動壓電陶瓷產生振動反饋，適用于手機、游戲控制器等。
• ?工業自動化?：高壓閥門控制、精密定位驅動。
• ?醫療設備?：超聲探頭驅動電路。

?4. 開發流程詳解?

1. ?環境搭建?：
   • ?Windows平臺?：安裝MCHP Bridge驅動，通過GUI導入CSV/WAV波形文件（支持8-20kS/s采樣率）。
   • ?Android平臺?：下載MCHP Haptic BLE App，配對PIN碼“123456”。
2. ?波形配置?：
   • CSV文件格式：8位編碼（0-255對應0%-100% VPP），支持多通道映射。
   • 效果處理：支持削波（Clipping）和斜坡（Ramp）調節。

?5. 設計注意事項?

• ?熱管理?：連續運行需監控HV56020結溫，避免超過150°C。
• ?負載匹配?：推薦容性負載0.22μF，實測波形見附錄C（如Figure C-1至C-10）。
• ?安全警告?：
  • 高壓輸出端需避免直接接觸，PCB布局參考附錄A的層疊設計（如Power Plane隔離）。
  • 禁止PC GUI與Android App同時操作。

?6. 擴展資源?

• ?數據手冊?：HV56020（DS200006335）、HV56022（DS50006326）。
• ?設計工具?：MPLAB? X IDE（DS50006326）支持代碼調試。
• ?技術支持?：Microchip官網提供應用筆記（如AN1899）和在線仿真模型。
