自中高端FPGA技術成熟以來，F(xiàn)PGA+DSP/ARM架構的硬件設計在眾多工業領域得到廣泛應用。例如無線通信、圖像處理、工業控制、儀器測量等。

在ZYNQ系列尚未推出以前，F(xiàn)PGA+DSP器件是眾多工業領域應用的典型搭配。

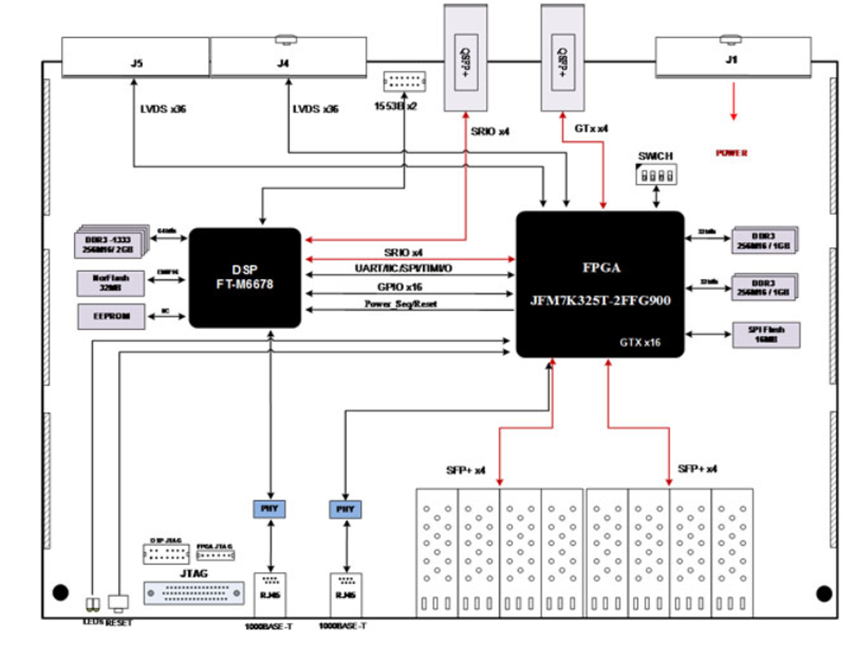

例如某司采用K7325T+6678的組合，推出應用于無線通信、雷達處理和圖像處理等領域的板卡。中低端的K7325T可以實現信號的采集和處理，DSP 6678則通過SRIO與FPGA實現連接傳輸，可做上層處理和應用。

但從靈活性和應用場景看，無法實現操作系統的應用，限制了FPGA+DSP架構的進一步推廣。

此外，一種分立式的FPGA+CPU架構可實現硬件邏輯和軟件應用開發，通?？梢酝ㄟ^PCIE和Ethernet接口實現交互傳輸。

隨著業務場景的需求日益豐富，對人機交互、網管維護等高層應用不可或缺。以FPGA+ARM/CPU等架構的SOC成為了近10年主要應用平臺。

例如，Xilinx推出的ZYNQ系列，成為行業里最為廣泛推薦應用的明星產品。以PS+PL的系統開發和邏輯開發，極大方便了軟硬件開發工程師在一塊芯片實現系統功能，極大提高了系統集成度和可操作性。

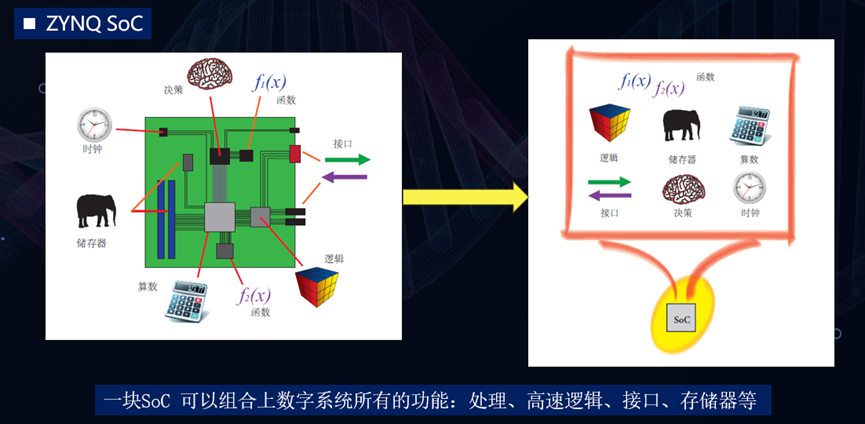

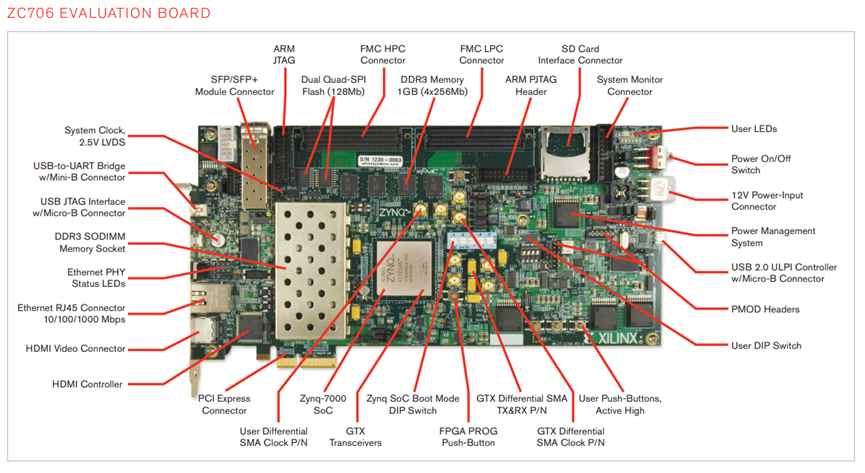

在一塊SoC上，即可實現系統處理、高速邏輯、高低速接口傳輸、數據存儲、Web操作界面等。

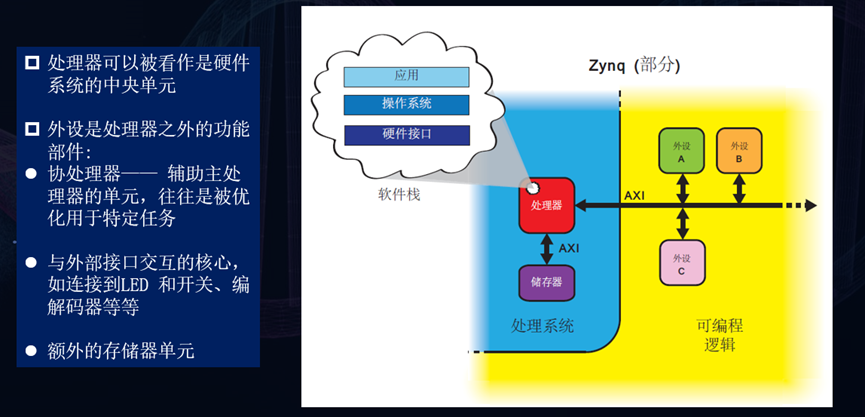

處理器可以被看作是硬件系統的中央單元，ZYNQ部分包含豐富的外設和處理器，可以實現系統版本加載和控制。

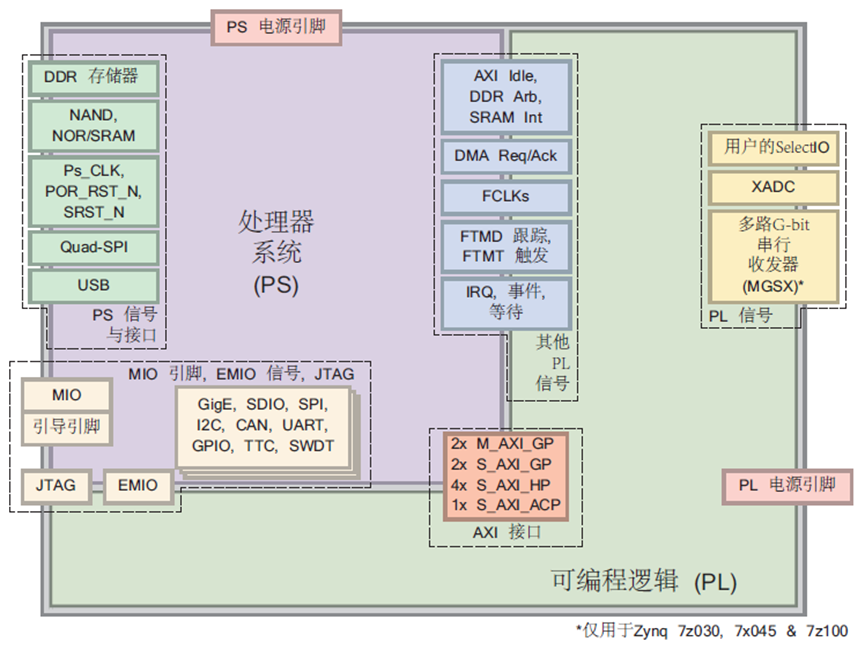

PL側則是純邏輯FPGA開發，PS-PL之間可以通過GPIO、AXI-Lite、AXI-Stream等接口實現交互傳輸。

PS-PL之間通過豐富的接口實現互聯，PS可實現系統啟動、軟件處理和板級驅動支持；PL則可實現并行高速處理、接口傳輸、存儲、溫度監測等。

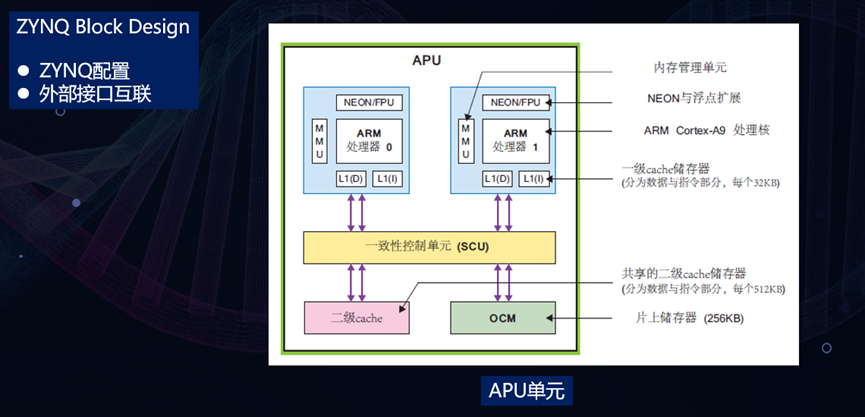

APU主要是由兩個ARM處理核組成的，每個都關聯了一些可計算的單元：一個NEONTM媒體處理引擎（Media Processing Engine，MPE）和浮點單元（Floating Point Unit，F(xiàn)PU）；一個內存管理單元（Memory Management Unit，MMU）；和一個一級cache存儲器（分為指令和數據兩個部分）。APU里還有一個二級cache存儲器，再往下還有片上存儲器（On Chip Memory，OCM）。最后，由一個一致性控制單元（Snoop Control Unit，SCU）在ARM核和二級cache及OCM存儲器之間形成了橋連接，這個單元還部分負責與PL對接，圖中沒有標出這個接口。

在產品研制中，一個由若干人員組成的團隊，通過分工合作，實現產品從需求到交付客戶的全流程。

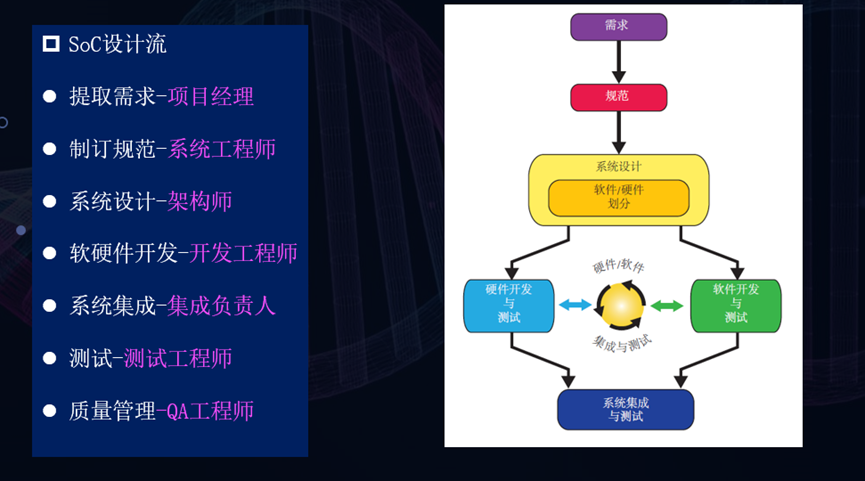

項目經理提取需求，并通過項目管理進行需求分解，并制訂產品計劃。系統工程師則制訂系統規范，把控系統設計重要事項，系統架構師完成系統架構設計，軟件架構、硬件架構和邏輯架構的設計是產品能否成功的關鍵。開發工程師根據開發需求，負責各自領域的功能開發和驗證，包括算法仿真、自測試和數據分析等。每個產品版本的集成涉及軟件和邏輯bit，各領域集成打包合成一個完整的版本。

產品測試通常由測試工程師負責完成，IC設計中則由驗證工程師負責完成。測試通常根據產品復雜度，可能分為單元測試、集成測試和系統測試等。

此外，版本輸出和開發過程中，質量管理則為保障產品質量設立紅線，通過一系列管理措施，并與研發配合，完成產品質量跟蹤。

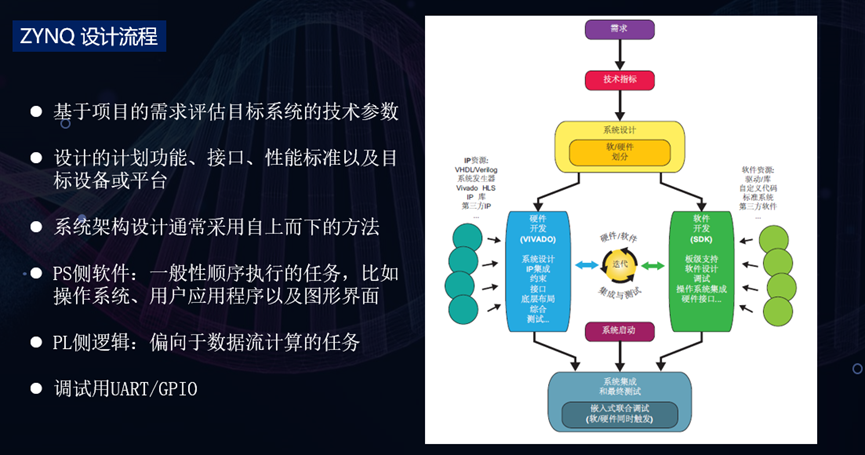

總結來說，ZYNQ的設計流程如下圖所示，PS側負責軟件開發，PL側負責邏輯開發，左后進行聯調。

FPGA天生適合實現高速并行計算，因此承擔了系統中計算量大、并行度高的部分，例如無線通信的基帶和中射頻，以及數據鏈路層等。

PS側的處理器帶操作系統，可是實現上層軟件應用，運行軟件協議等。

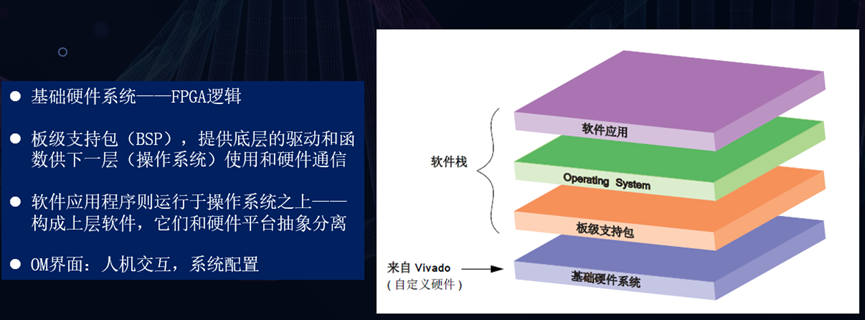

BSP則在軟件和硬件之間搭建起傳輸通道，實現軟硬件驅動和數據傳輸。

ZYNQ具備的SoC屬性，使其能夠滿足大部分場景下的高性能計算和應用。

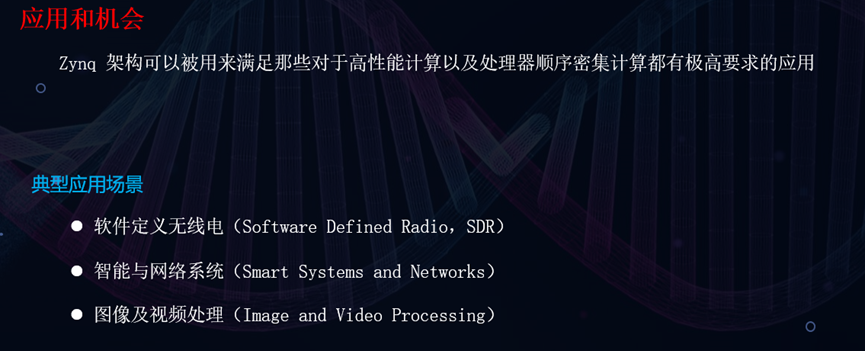

典型應用場景包括：無線通信、智能網絡系統基于圖像視頻處理等。

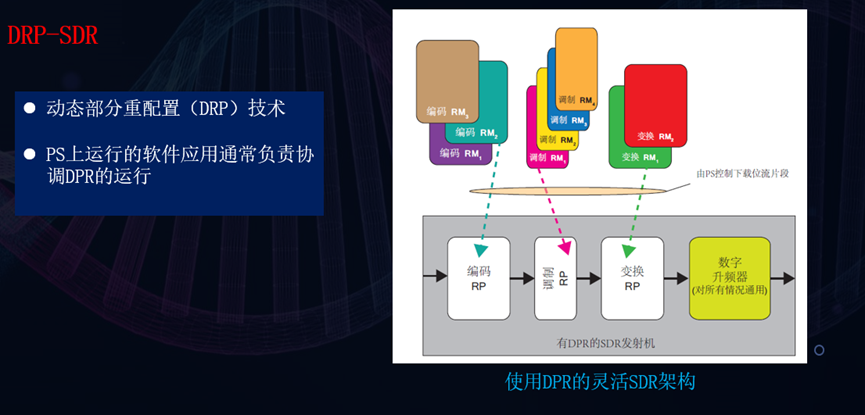

例如，使用動態部分重構技術，實現軟件無線電系統，可快速從更換波形。

在汽車領域，可用于顯示控制和道路識別。

在地面移動無線通信、衛星通信以及網絡交換機等中，廣泛應用ZYNQ器件。FPGA是對基于包交換的無線和有線通信進行計算密集型處理的平臺。這個領域很多樣化，包括地面和衛星傳輸?shù)氖瞻l(fā)信機、移動通信骨干網絡、有線網絡設備、聲納、全球定位系統（Global Positioning System, GPS）和許多其他的通信系統。例如Starlink、Oneweb、國網、千帆等巨型星座低軌衛星通信系統，廣泛采用FPGA進行系統設計。

此外，在防務安全和航空航天領域，F(xiàn)PGA+ARM/CPU/GPU等實現數據鏈、星地通信或星間鏈路傳輸。防務系統包括各種通信、圖像處理、航空、導航和運輸系統，以及和武器相關的技術。軍用電路通常需要比民用應用更高的穩固性，以及更大的溫度范圍和安全特性。民用航空應用包括導航和機上飛行系統、衛星和地面通信以及雷達系統。

在工業控制、機器人、儀器等應用領域，F(xiàn)PGA+ARM/CPU/GPU發揮著重要作用。從制造和加工到高能物理實驗的工業和科學處理，都需要精密的控制和儀器。FPGA和Zynq芯片是非常合適的平臺，因為借助于PL的能力，它們能快速、實時地同時處理多個傳感器的輸入并操作多個動作器的輸出。Zynq在系統集成和操作的靈活性上還有更大的潛力。比如，可以監視一個控制環的性能，如果有必要就可以改變它的配置轉用軟件控制。如果需要，PS還可以支持實時操作系統及（或）GUI（圖形用戶界面）。此外，ZYNQ用于信號源、示波器、頻譜儀、矢量網絡分析儀、信道模擬器等儀器設備。

圖像視頻處理是ZYNQ的另一個重要的應用領域，通過衛星遙感/SAR雷達/光學、數據鏈、自組網等實現戰場態勢感知。醫學領域的醫療設備（CT機/內窺鏡等）、機器人輔助醫療等。包括家用和專業用的攝像頭、視頻壓縮和存儲系統、廣播設備、顯示技術、工業過程監視、保安和監控、以及許多其他應用。視頻應用既需要對大量像素點數據的確定處理，也需要從圖像中提取數據的軟件算法（正好相應地適合PL和PS）。

目前，國內的FPGA廠商正在推進“國產ZYNQ”SoC器件設計研發，部分廠家已經流片測試驗證中，預計今年下半年至明年上半年上市。

高端器件如RFSoC、ACAP等作為ZYNQ的升級版，在5G通信、數據中心等領域使用，國產同類型器件則相對缺乏，處于追趕或另辟蹊徑的狀態。
